Quelles sont les différences entre les cisailles guillotine et les cisailles à poutre basculante ? Lisez la suite pour le découvrir !

Dans le contexte de l’Industrie 4.0, les cisailles CNC remplacent de nombreuses cisailles mécaniques traditionnelles. Cependant, les modèles CNC se divisent encore en types guillotine et à poutre basculante, ce qui laisse beaucoup de personnes hésiter sur le choix à faire. Ci-dessous, nous clarifions les différences entre ces deux types selon plusieurs perspectives clés afin de vous aider à prendre une décision plus éclairée.

I. Principe de fonctionnement

La lame supérieure d’une cisaille à poutre basculante est fixée au porte-lame, et la lame inférieure est fixée à la table de travail. Le porte-lame se déplace en arc de cercle autour d’un axe fixe pour effectuer l’opération de cisaillement.

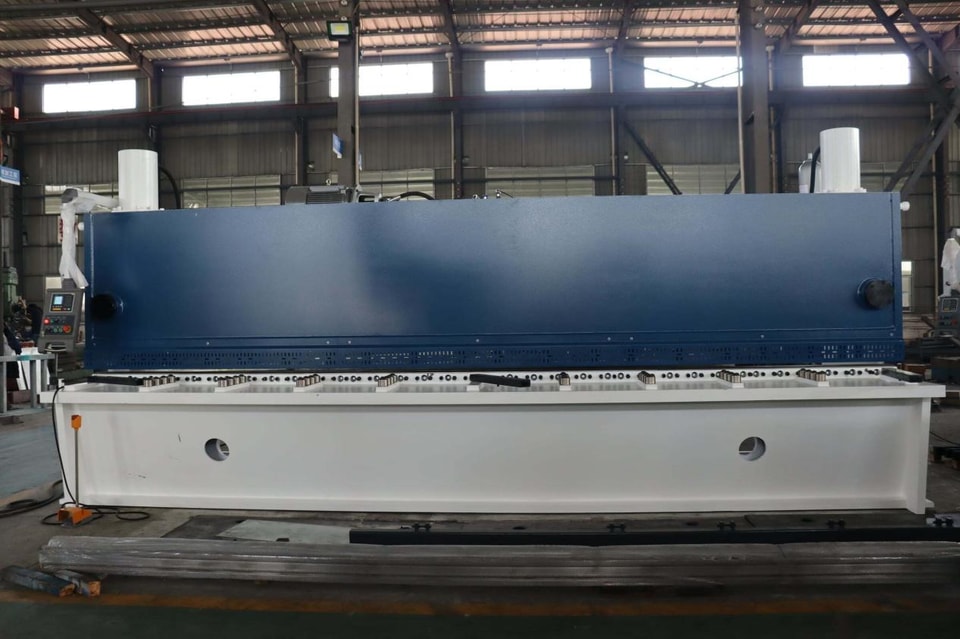

Les vérins hydrauliques d’une cisaille guillotine sont montés verticalement de part et d’autre de la machine. Le mouvement de va-et-vient vertical des vérins entraîne le porte-lame vers le haut et vers le bas, réalisant une coupe droite sur la tôle.

Cette différence de principe détermine directement leurs applications respectives—la cisaille guillotine fournit une force de cisaillement verticale plus directe et convient aux plaques épaisses ; la cisaille à poutre basculante, grâce à son mouvement en arc, est efficace pour cisailler les plaques fines.

II. Durée de vie de la lame

La cisaille à poutre basculante possède 2 arêtes de coupe sur la lame supérieure et 4 arêtes de coupe sur la lame inférieure.

La cisaille guillotine possède 4 arêtes de coupe sur les lames supérieure et inférieure. Les arêtes de coupe sont remplaçables, ce qui prolonge la durée de vie.

Le nombre d’arêtes de coupe influence directement la durée de vie des lames. La cisaille guillotine dispose de davantage d’arêtes de coupe remplaçables, ce qui réduit la fréquence de remplacement des lames à charge de travail égale et prolonge la durée de vie globale de la machine.

III. Réglage du jeu de lame

Les cisailles à poutre basculante sont équipées d’un mécanisme de réglage manuel rapide, permettant d’ajuster manuellement le jeu en fonction de l’épaisseur et du matériau de la tôle. Cependant, l’angle de cisaillement et le jeu changent lorsque le porte-lame pivote.

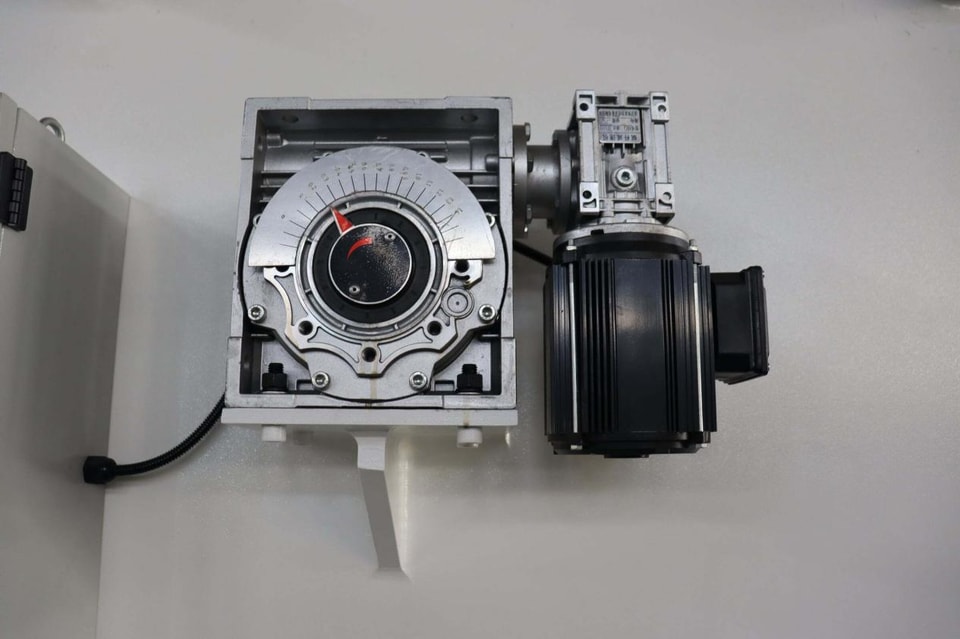

Les cisailles guillotine utilisent une structure de guidage à rouleaux à trois points, avec un porte-lame se déplaçant sans jeu entre les rails de guidage supérieur et inférieur. Le jeu de lame est réglé électriquement via le système, offrant davantage de commodité et de précision.

La différence entre le réglage manuel et le réglage électrique est importante lors de changements fréquents de matière. Le réglage électrique permet de gagner du temps et offre un contrôle de précision plus simple.

IV. Réglage de l’angle de cisaillement

L’angle de cisaillement d’une cisaille à poutre basculante est fixe et ne peut pas être ajusté, ce qui limite sa plage d’application et la rend inadaptée aux plaques épaisses.

L’angle de cisaillement d’une cisaille guillotine peut être réglé entre 0° et 2°, ce qui permet des ajustements selon différents matériaux de tôle et offre un net avantage pour l’usinage des plaques épaisses.

Un angle de cisaillement réglable signifie que l’équipement peut s’adapter à davantage de types et d’épaisseurs de tôles. Cette fonction est particulièrement utile si vous travaillez des tôles d’épaisseurs variées.

V. Usinage et utilisation

Le jeu de lame d’une cisaille à poutre basculante doit être réglé manuellement, et l’angle de cisaillement est fixe. La qualité de coupe des plaques épaisses est généralement moyenne. Son avantage est son prix bas ; si vous n’avez pas besoin d’une grande précision et que l’épaisseur de la tôle est inférieure à 8 mm, elle peut être choisie dans une logique de réduction des coûts.

Le jeu de lame d’une cisaille guillotine est réglable électriquement, avec une précision deux fois supérieure à celle d’une cisaille à poutre basculante. L’angle de cisaillement est réglable, et le bâti soudé monobloc subit un traitement de vieillissement par vibration, ce qui lui confère une bonne rigidité et une grande précision. Pour des tôles de plus de 8 mm, une cisaille guillotine est recommandée, car le principe de la poutre basculante limite la précision de coupe sur les plaques épaisses. Son inconvénient est un coût de fabrication et un prix plus élevés.

En bref, choisissez une cisaille à poutre basculante pour les plaques fines et un budget limité ; choisissez une cisaille guillotine pour les plaques épaisses et les exigences de haute précision.

VI. Configuration et système

Les cisailles à poutre basculante sont généralement équipées du système E21S, qui contrôle la course de la butée arrière et la course de la lame, et peut mémoriser 40 programmes. L’alimentation frontale et le support pneumatique arrière sont proposés en option.

Outre l’E21S, les cisailles guillotine sont également couramment équipées de systèmes tels que le P40 et le DAC360S. Sur le plan structurel, elles sont souvent équipées d’un servomoteur. Avec le P40, aucun système séparé n’est nécessaire pour l’alimentation frontale ; le P40 peut être utilisé directement pour l’opération.

Le système de type porte supérieur offre une plus grande flexibilité, et les deux configurations externes sont disponibles en option.

VII. Recommandations d’achat

Les cisailles à poutre basculante conviennent à la coupe de tôles fines lorsque la haute précision n’est pas requise, et elles sont relativement peu coûteuses. Si vous avez seulement besoin d’une utilisation courante, de coupes de faible épaisseur, d’une fréquence d’utilisation réduite et d’un budget limité, une cisaille à poutre basculante suffira.

Les cisailles guillotine offrent un large champ d’application et permettent de travailler l’acier inoxydable, les alliages d’aluminium et les plaques en alliage à haute résistance. Légèrement plus chères, elles offrent néanmoins un bon rapport qualité-prix. Pour la coupe de grandes quantités de plaques épaisses avec des exigences élevées de précision, une cisaille guillotine est recommandée.

Les deux peuvent traiter des plaques fines, mais une cisaille à poutre basculante ne peut pas toujours faire tout ce qu’une cisaille guillotine peut faire. Si vous n’êtes pas certain d’avoir à traiter des plaques épaisses à l’avenir, il est conseillé de prévoir une marge suffisante—acheter une machine trop petite ou insuffisamment fonctionnelle entraînera plus tard des coûts de remplacement nettement plus élevés que l’achat initial de la machine adaptée.

Quelle épaisseur de tôle coupez-vous principalement ? Quels matériaux travaillez-vous ? Ces informations vous aideront à déterminer plus précisément le modèle de machine à choisir. N’hésitez pas à nous contacter pour en discuter.
