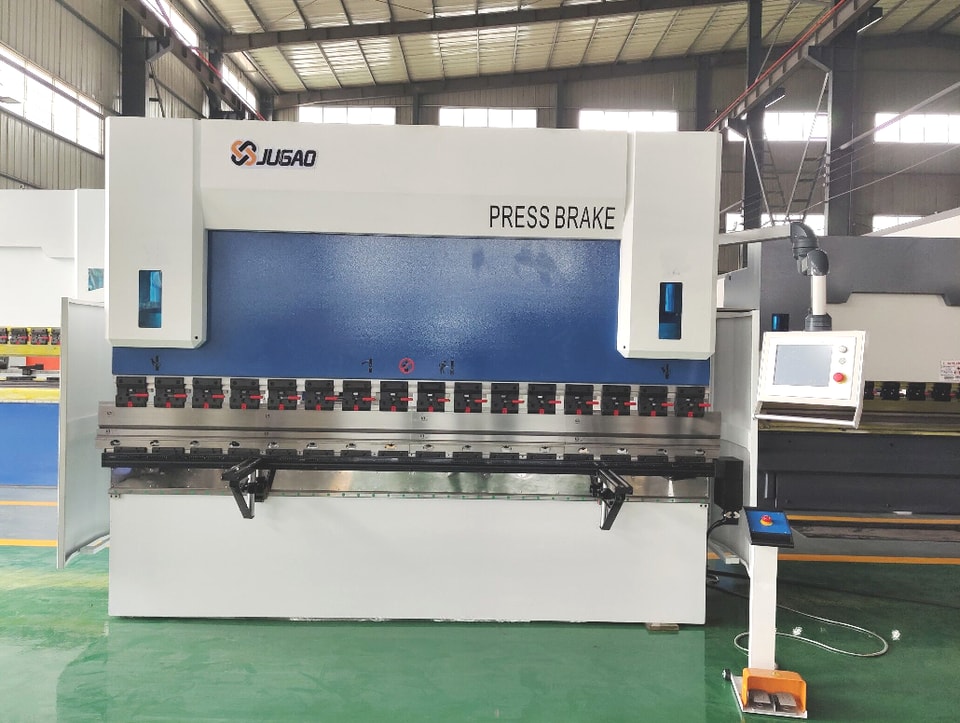

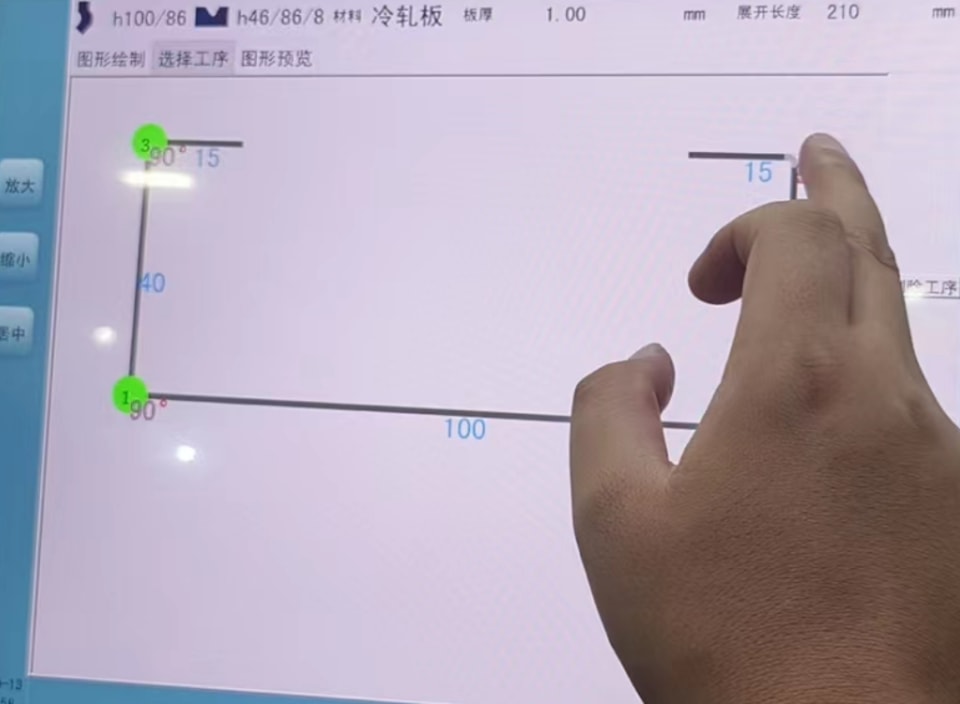

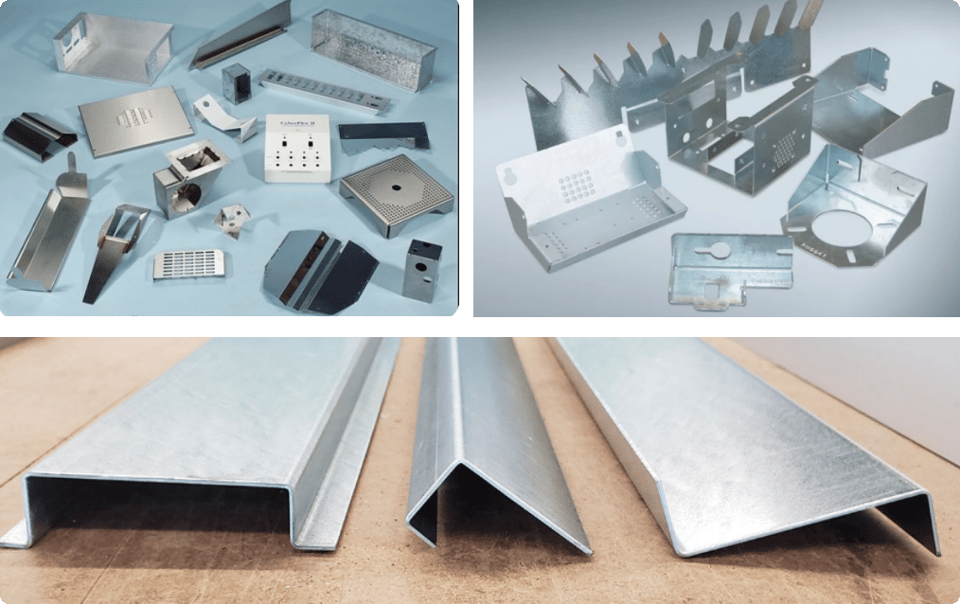

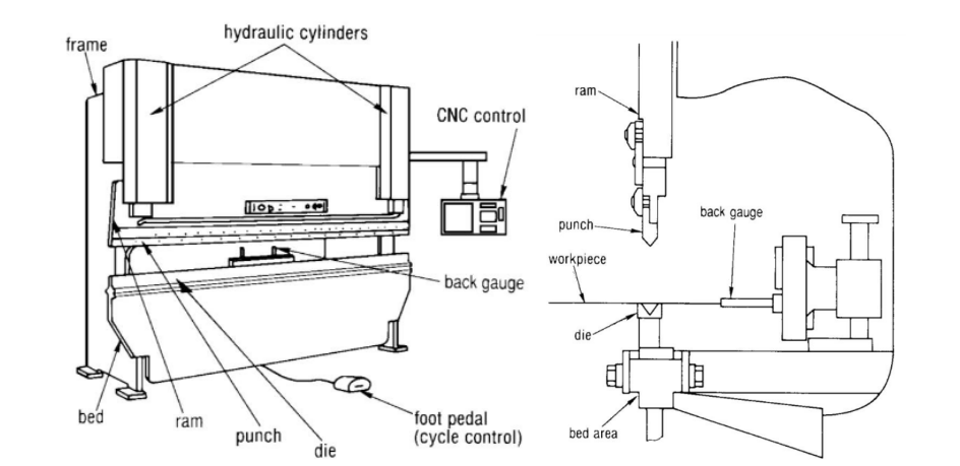

SPÉCIFICATIONS TECHNIQUES Presse plieuse CNC 125TON/3200. Contrôleur T15. Programmation graphique
SPÉCIFICATIONS TECHNIQUES Presse plieuse CNC 125TON/3200. Contrôleur T15. Programmation graphique
1. Conception profilée entièrement européenne, monobloc soudé par robots et appareils, avec processus de relaxation des contraintes par recuit.
2. Conception debutée positive synchronisée mécanique, et parCNC T15contrôleur programmable assurant une répétabilité précise et une facilité d'utilisation.
3. Système hydraulique intégré (Bosch Rexroth d'Allemagne) permettant une approche rapide avec passage automatique au pliage lent.
4. Onduleur avecCNC T15système de butée arrière motorisée avec doigts de support de qualité et réglage vertical.
5. Modes manuel et coup par coup conçus pour la machine ; les temps d'inversion et de maintien peuvent être contrôlés par des relais temporisés.
6. Une barrière de sécurité et un verrouillage électrique ont été conçus pour la machine afin de garantir la sécurité de l'opération.
N° | NOM | DONNÉES | UNITÉ | REMARQUES | ||
1 | Pression nominale | 1250 | KN | |||
2 | Longueur de la table de travail | 3200 | mm | |||
3 | Distance entre montants | 2600 | mm | |||
4 | Profondeur de col de cygne | 320 | mm | |||
5 | Course du coulisseau | 120 | mm | |||
6 | Hauteur d'ouverture max. | 385 | mm | |||
7 | Vitesse du coulisseau | Approche | 80 | mm/s | ||
Travail | 10 | |||||
Course de retour | 80 | |||||
8 | Moteur principal | Type | Y132M-4 | B5 | ||
Puissance | 7.5 | kW | ||||
Vitesse | 1400 | tr/min | ||||
9 | Pompe à engrenages | Type | HG1-25-01R-VPC | |||
Pression | 25 | L/min | ||||
Débit | 31.5 | MPa | ||||
10 | Pression maximale de service du système hydraulique | 25 | MPa | |||
11 | Dimensions de la machine | Longueur | 3300 | mm | ||
Largeur | 1550 | mm | ||||
Hauteur | 2200 | mm | ||||
12 | Poids | 7000 | kg | |||
N° | Nom | Modèle/Fabricant | Autre | Configuration |

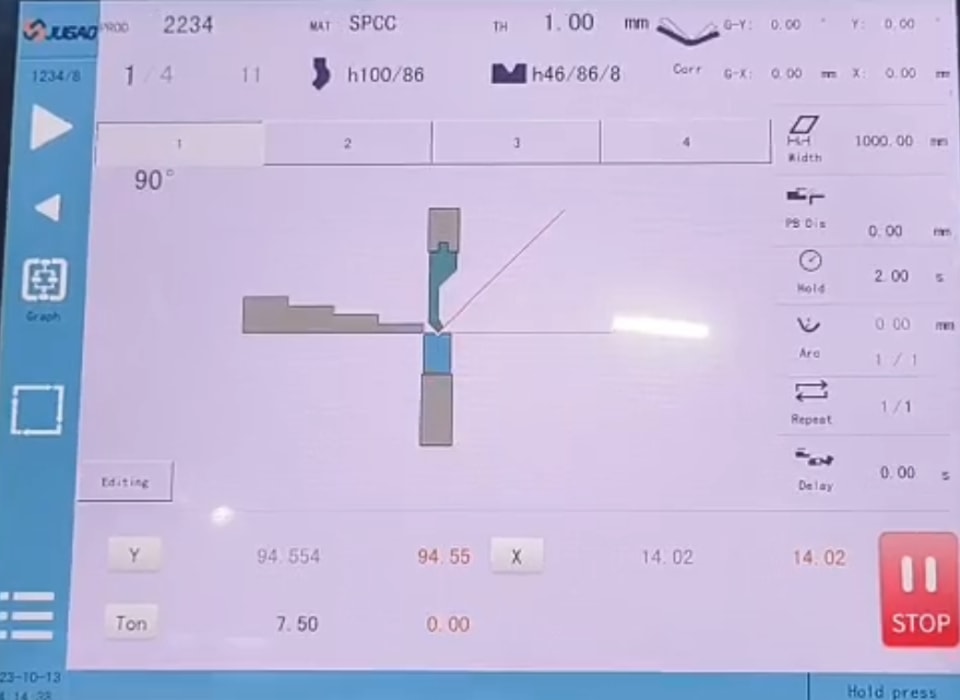

1 | Système CNC | þTouch 15 |
Standard

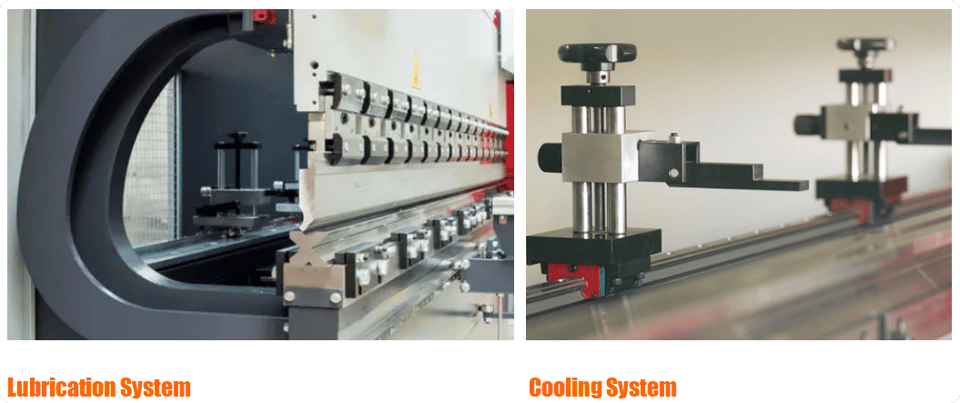

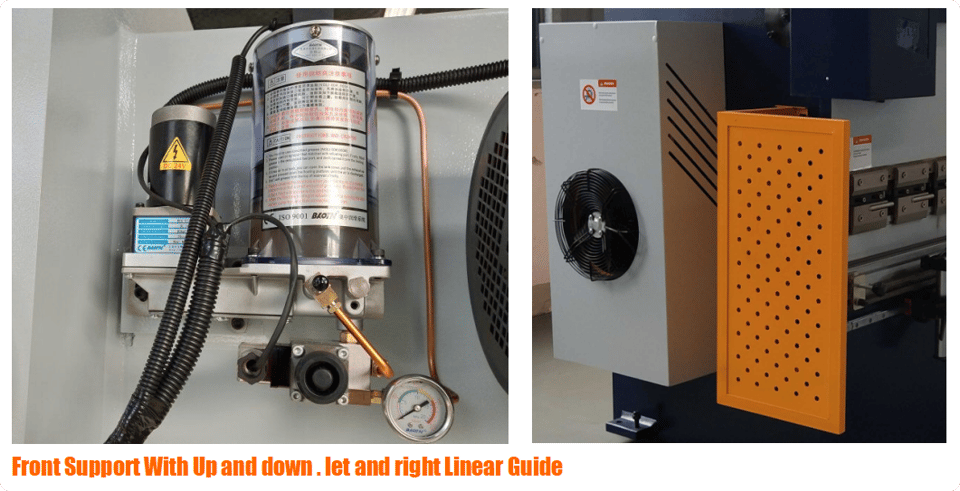

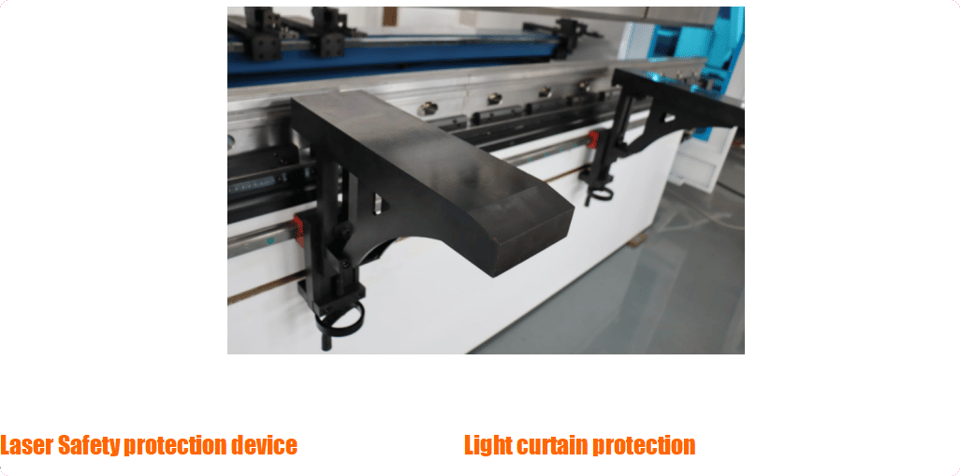

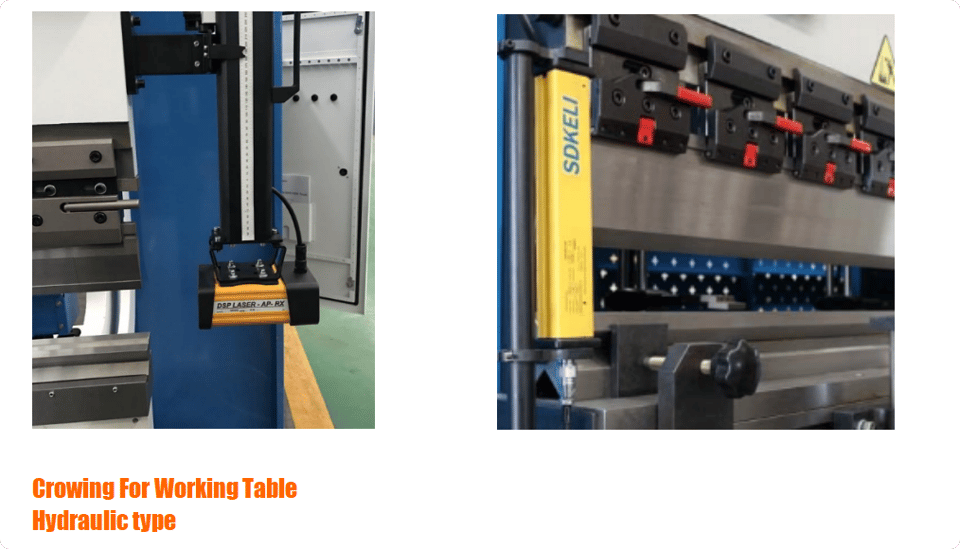

| |
2 | Électricité | Schneider Electric Allemagne | Interrupteur de course et interrupteur de fin de course | |
3 | Moteur principal | Moteur Siemens | ||
4 | Butée arrière, courroie synchrone, poulie synchrone | Taïwan, Chine | Contrôle du positionnement | |
Précision garantie | ||||
5 | Servomoteur pour les axes Y et X | Yaskawa | ||
6 | Pédale de commande | KACON Corée du Sud | ||
7 | Butée arrière | Guide linéaire à vis à billes - HIWIN Taïwan | ||
8 | Système hydraulique | Bosch Rexroth Allemagne | ||
9 | Pompe à huile | SUNNY USA | ||
10 | Bague d'étanchéité | PARKER-États-Unis | ||
11 | Raccord de tuyau d'huile | Raccord de carter | ||
12 | Protection de sécurité avant | Produit par JUGAO | ||
13 | Protection de sécurité arrière | Produit par JUGAO | ||
14 | Matrice | Un jeu de matrices standard | ||
15 | Serrage | Outils de serrage généraux | ||
16 | Serrage | Brides rapides | |
17 | Butée arrière haut et bas | Produit par JUGAO | En option |
18 | Déplacement gauche et droite des doigts | Produit par JUGAO | |
19 | Grand col de cygne | Produit par JUGAO | |
20 | Doigts arrière haut et bas | Produit par JUGAO | |
21 | Système de lubrification | Produit par JUGAO | |
22 | Système de refroidissement | Produit par JUGAO | |
23 | Guide linéaire haut et bas | Produit par JUGAO | |
24 | Protection laser | DSP Italie | |
25 | Protection photoélectrique avant | LNTECH Shandong | |
26 | Protection photoélectrique arrière | ||
27 | Mode de bombage | Bombage hydraulique | |

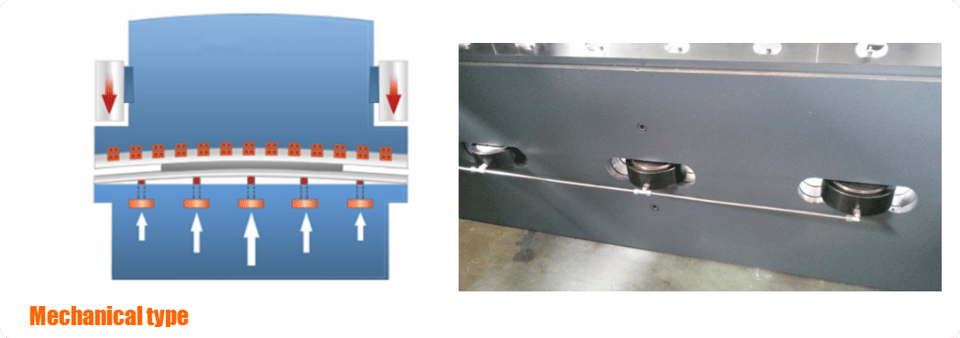

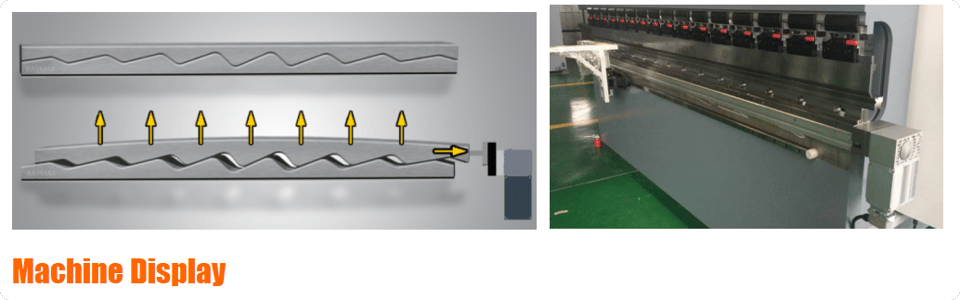

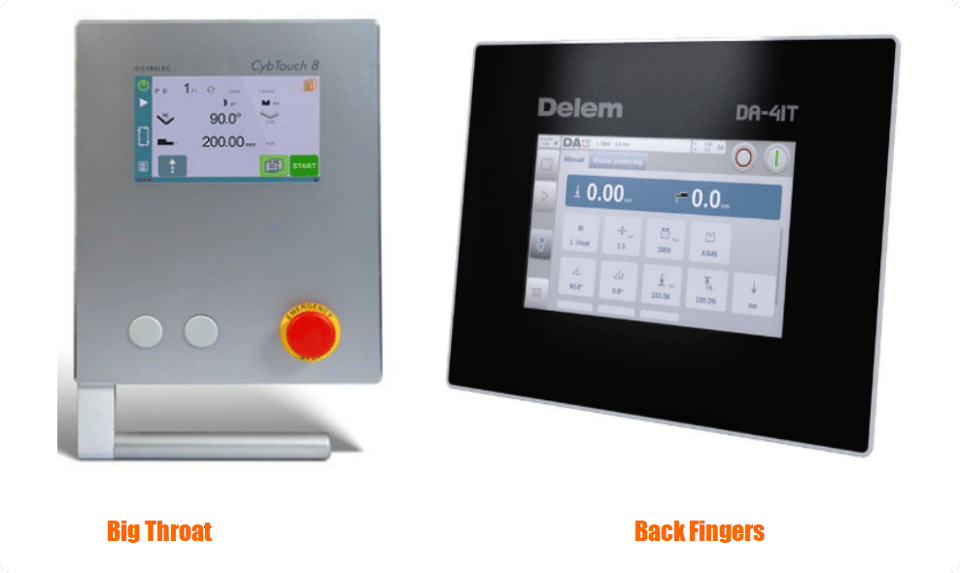

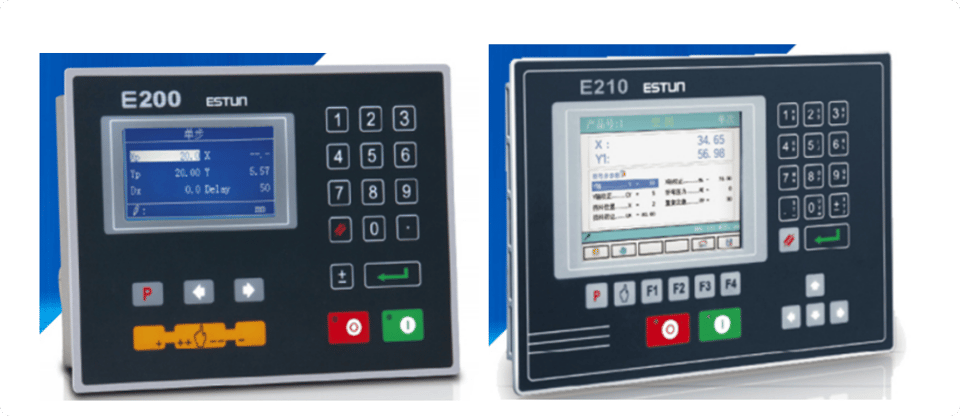

28 | Mode de bombage | Bombage mécanique | |
29 | Options du système | E21, E200, E300, DA41T | |
30 | Norme de sécurité | þCE ¨CSA þNR-12 ¨OSHA |
Accessoire | ||||
1 | GB801-2011 | Boulon M16X500 | Pièce | 4 |
2 | GB7160-2016 | Écrous M16 | Pièce | 4 |
3 | GB98-2015 | Outils de gonflage | Pièce | 1 |
4 | GB610-2014 | Clé de boîtier électrique | Pièce | 1 |
5 | GB766-2018 | Clé d'alimentation du boîtier de commande | Pièce | 2 |
6 | GB568-2018 | Pédale de commande | Pièce | 1 |
Pièces de rechange | ||||
7 | GB689-2018 | Joint torique | Pièce | 17 |
8 | GB638-2018 | Bague d'étanchéité combinée | Pièce | 16 |
Document | |||
1 | Manuel d'utilisation | Copie | 1 |
2 | Certification CE | Copie | 1 |
3 | Liste de colisage / Facture commerciale (Certificat d'origine) | Copie | 1 |
4 | Inspection qualifiée | Copie | 1 |

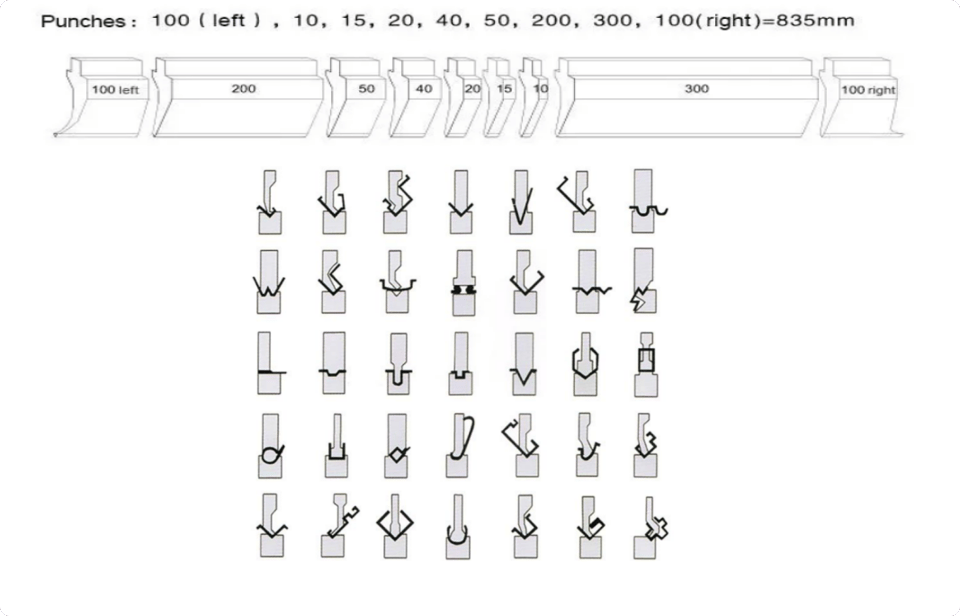

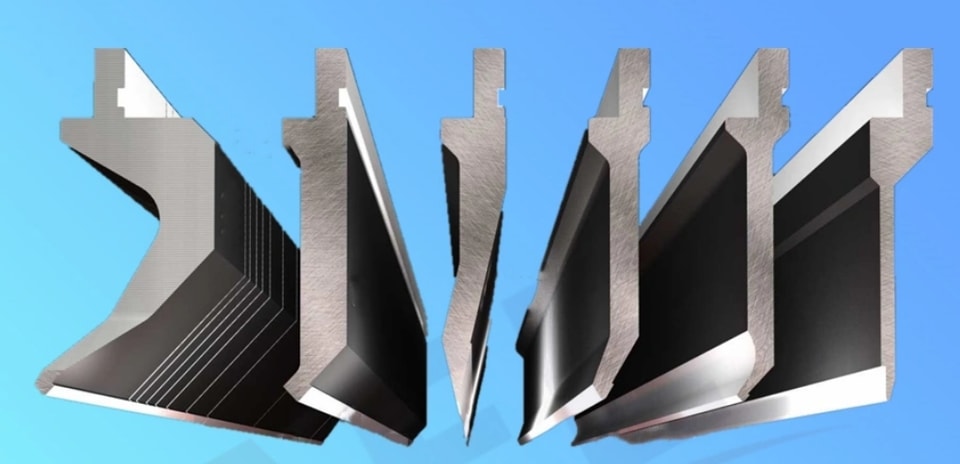

Matrice supérieure

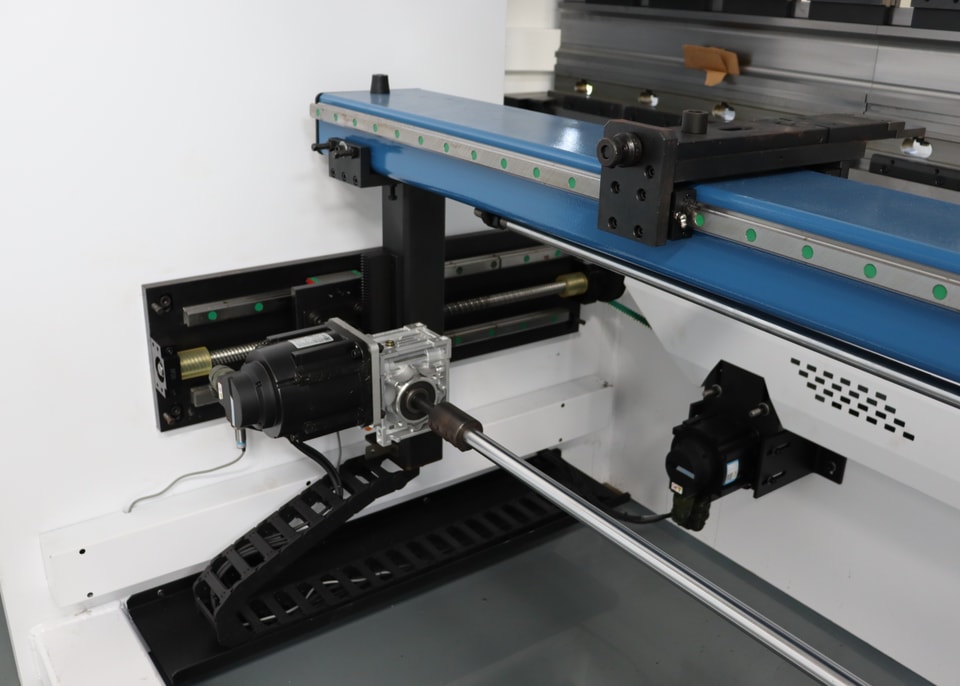

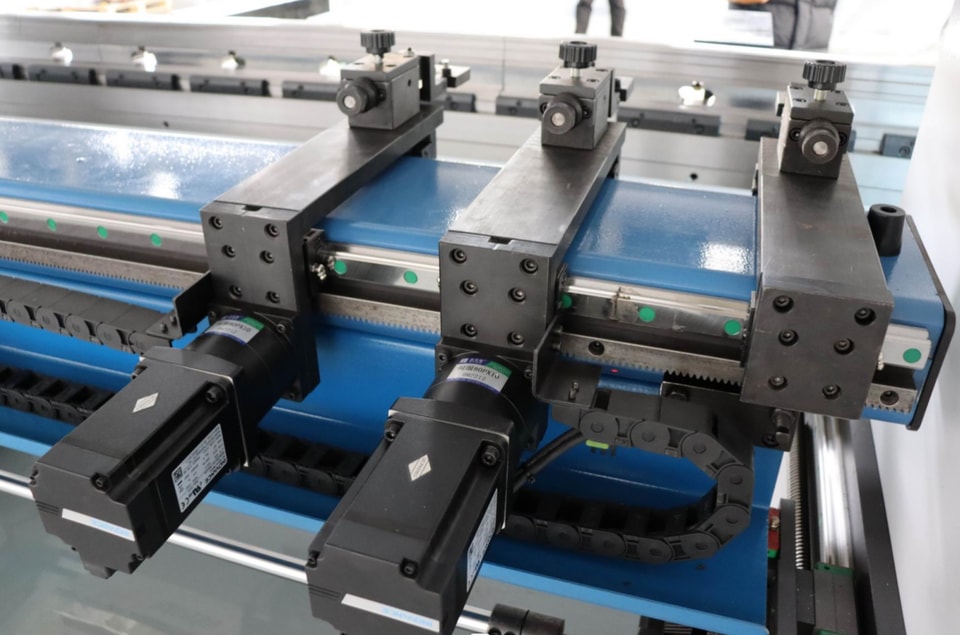

Axe R. Mouvement vertical de la butée arrière.
Axe Z. Mouvement latéral des doigts de butée.
Contrôleur E21
