Presse plieuse hydraulique CNC à 6 axes avec commande CybTouch15
Presse plieuse hydraulique CNC à 6 axes avec commande CybTouch15
Caractéristiques du produit
1. Système de commande CNC multilingue
2. Pompe à engrenages interne silencieuse et fiable
3. Système hydraulique régulé par valves proportionnelles
4. Combinaison d’un servomoteur et d’un moteur sans balais avec technologie numérique « can open », butée arrière de haute précision permettant des déplacements rapides des axes.
5. Lignes optiques de haute précision
6. Serrages réglables
7. Outils et serre-outils trempés et rectifiés pour un réglage rapide des outils
8. Doigts de butée arrière complets sur double guide linéaire
9. Supports avant en acier inoxydable réglables en hauteur
10. Bombage mécanique automatique
11. Coffret électrique avec composants de haute qualité
12. Système Start&Stop conforme aux normes de sécurité européennes

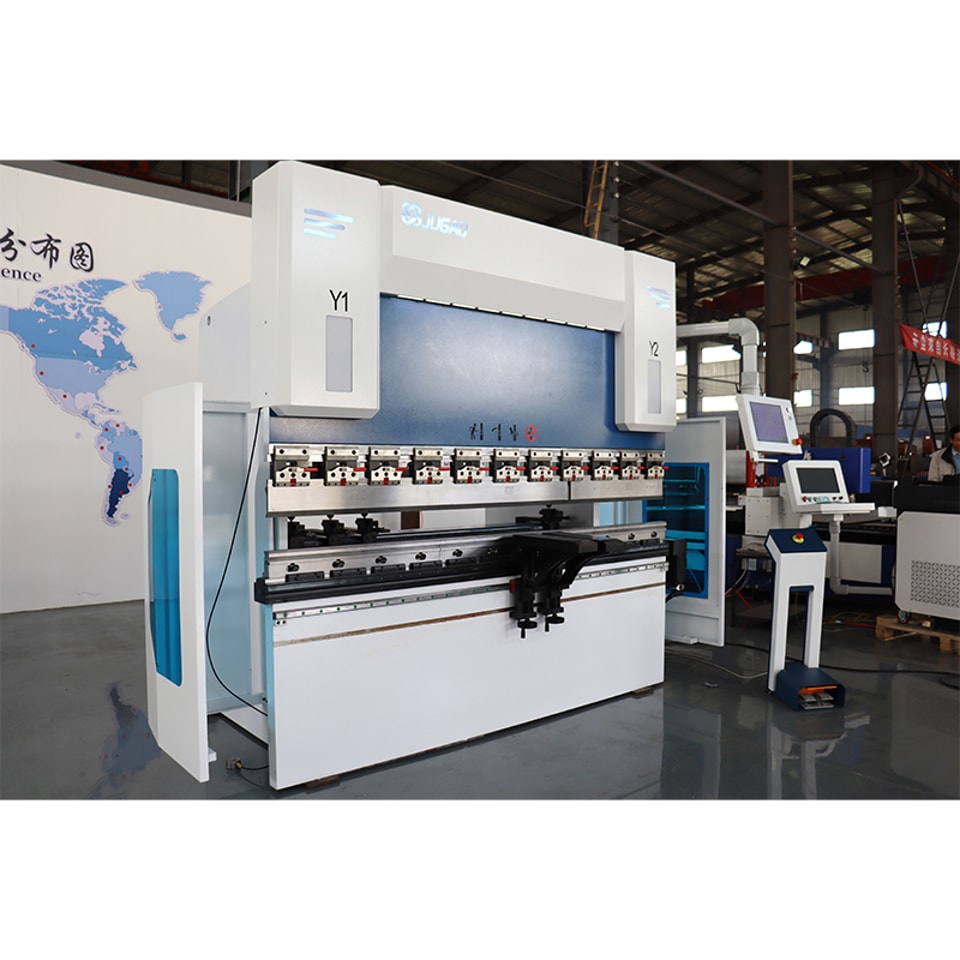

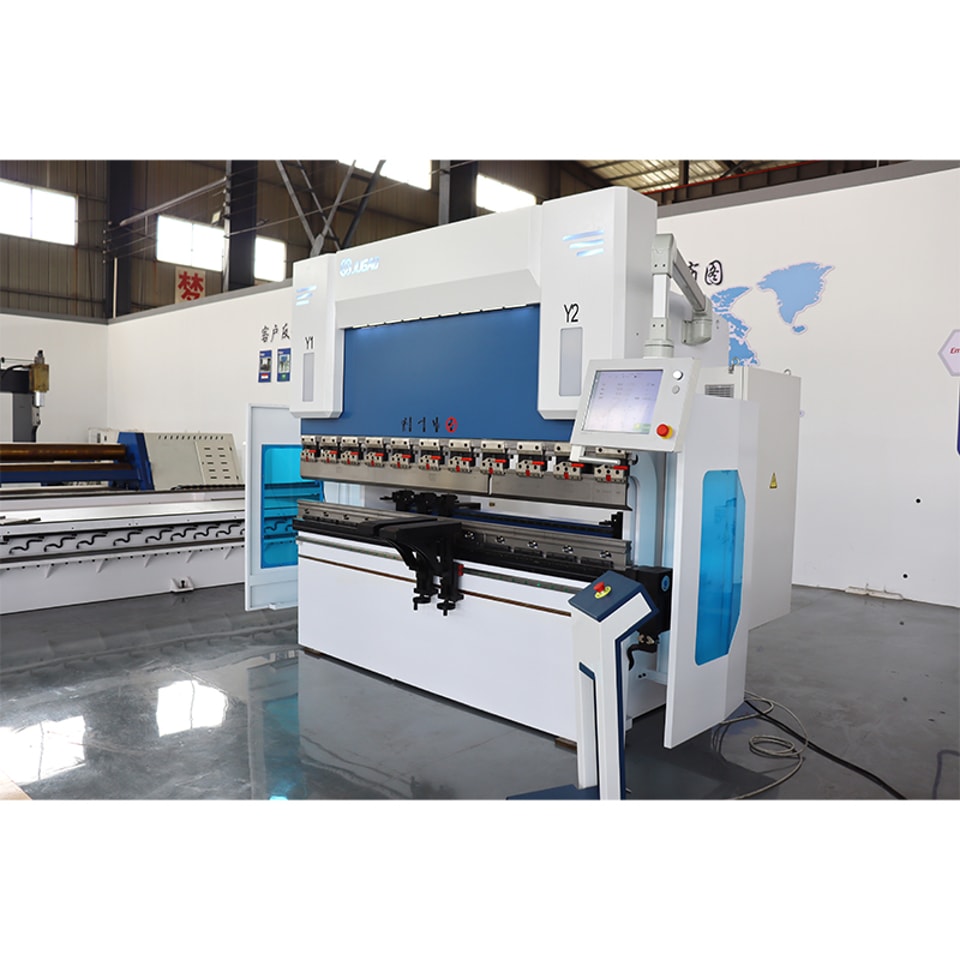

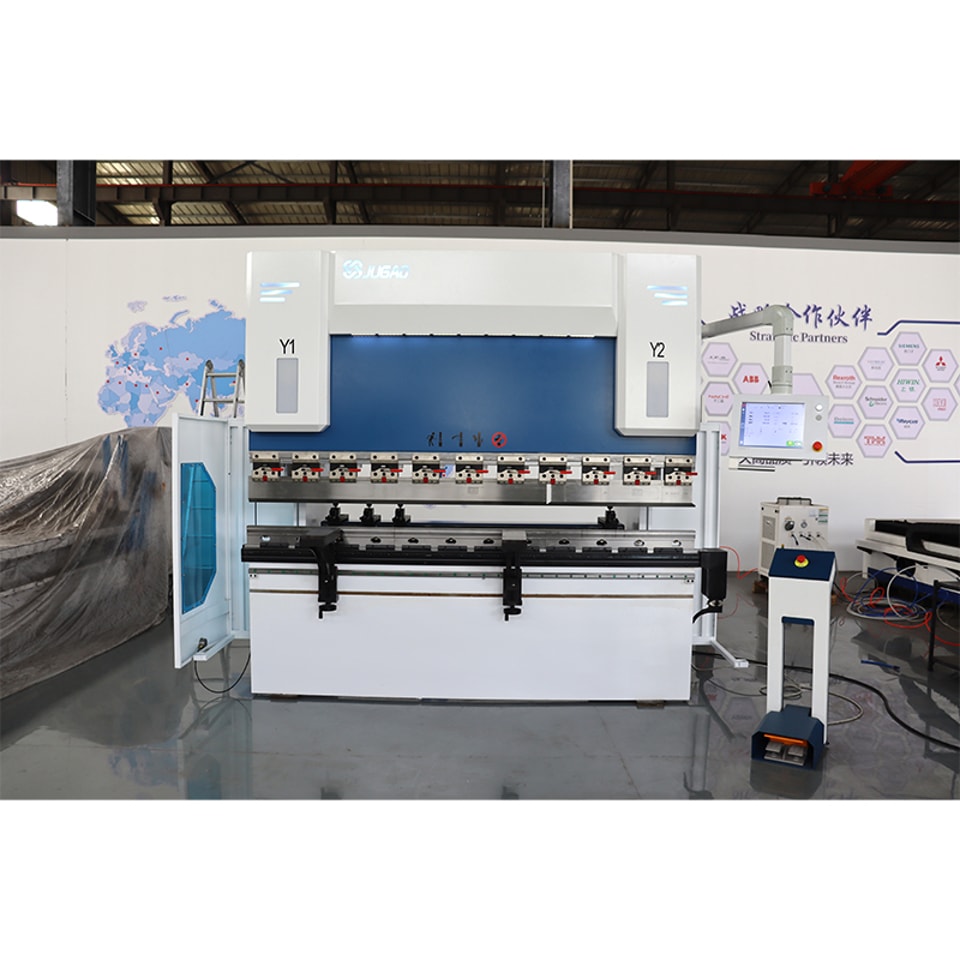

Exemple présenté
Liste des marques des accessoires
Pièce de guidage
Poinçon supérieur et outil inférieur
Contrôleur
Butée arrière de presse plieuse

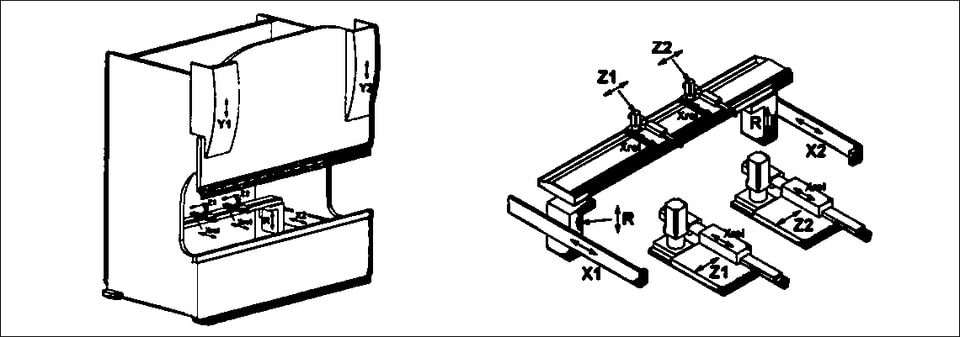

- Butée arrière CNC 7 axes avec X, Y1, Y2, R, Z1, Z2, V 6+1 axes
- Dispositifs de sécurité—— Laser safe DSP-TX
- ——Laser safe DSP-AP-RS
- Système de serrage hydraulique par le haut
- Système de serrage rapide descendant
- Pédale sans fil
- Pédale sans fil
- Ligne laser pour le pliage sans butée arrière
- Ligne laser pour le pliage sans butée arrière
- Système de mesure d’angle
- Doigts spéciaux
- Releveurs de tôle avant——Support avant allongé
- Releveurs de tôle avant——Support avant CNC
- Robot pour presse plieuse
- Système de refroidissement
Détails du produit
Paramètres techniques
| Modèle | Pression nominale (kN) | Longueur de la table (mm) | Distance entre les montants (mm) | Profondeur de col de cygne (mm) | Course (mm) | Hauteur d’ouverture (mm) | Moteur principal (kW) | Dimensions (L × l × H) (mm) |
| 40/2000 | 400 | 2000 | 1600 | 200 | 110 | 335 | 4 | 2545×1510×2050 |
| 40/2500 | 400 | 2500 | 2000 | 200 | 110 | 335 | 4 | 2950×1510×2080 |
| 63/2000 | 630 | 2000 | 1600 | 250 | 110 | 350 | 5.5 | 2555×1600×2130 |
| 63/2500 | 630 | 2500 | 2000 | 250 | 110 | 350 | 5.5 | 2960×1600×2180 |
| 63/3200 | 630 | 3200 | 2600 | 250 | 110 | 350 | 5.5 | 3740×1600×2230 |
| 100/2500 | 1000 | 2500 | 2000 | 350 | 150 | 400 | 7.5 | 2980×1650×2330 |
| 100/3200 | 1000 | 3200 | 2600 | 350 | 150 | 400 | 7.5 | 3740×1650×2355 |
| 100/4000 | 1000 | 4000 | 3200 | 350 | 150 | 400 | 7.5 | 4550×1650×2450 |
| 100/5000 | 1000 | 5000 | 4000 | 350 | 150 | 400 | 7.5 | 5100×1500×2650 |
| 125/2500 | 1250 | 2500 | 2000 | 350 | 150 | 410 | 7.5 | 3980×1650×2370 |
| 125/3200 | 1250 | 3200 | 2600 | 350 | 150 | 410 | 7.5 | 3750×1650×2450 |
| 125/4000 | 1250 | 4000 | 3200 | 350 | 150 | 410 | 7.5 | 4550×1650×2470 |
| 125/5000 | 1250 | 5000 | 4000 | 350 | 150 | 410 | 7.5 | 5100×1500×2795 |
| 125/6000 | 1250 | 6000 | 4500 | 350 | 150 | 410 | 7.5 | 6100×1500×2895 |
| 160/2500 | 1600 | 2500 | 2000 | 350 | 150 | 425 | 11 | 2980×1715×2410 |
| 160/3200 | 1600 | 3200 | 2550 | 350 | 150 | 425 | 11 | 3750×1715×2450 |
| 160/4000 | 1600 | 4000 | 3200 | 350 | 190 | 450 | 11 | 4550×1715×2730 |
| 160/5000 | 1600 | 5000 | 4000 | 350 | 190 | 450 | 11 | 5100×1570×2900 |
| 160/6000 | 1600 | 6000 | 4500 | 350 | 190 | 450 | 11 | 6100×1570×3010 |
| 200/3200 | 2000 | 3200 | 2600 | 350 | 240 | 460 | 11 | 3750×1815×2715 |
