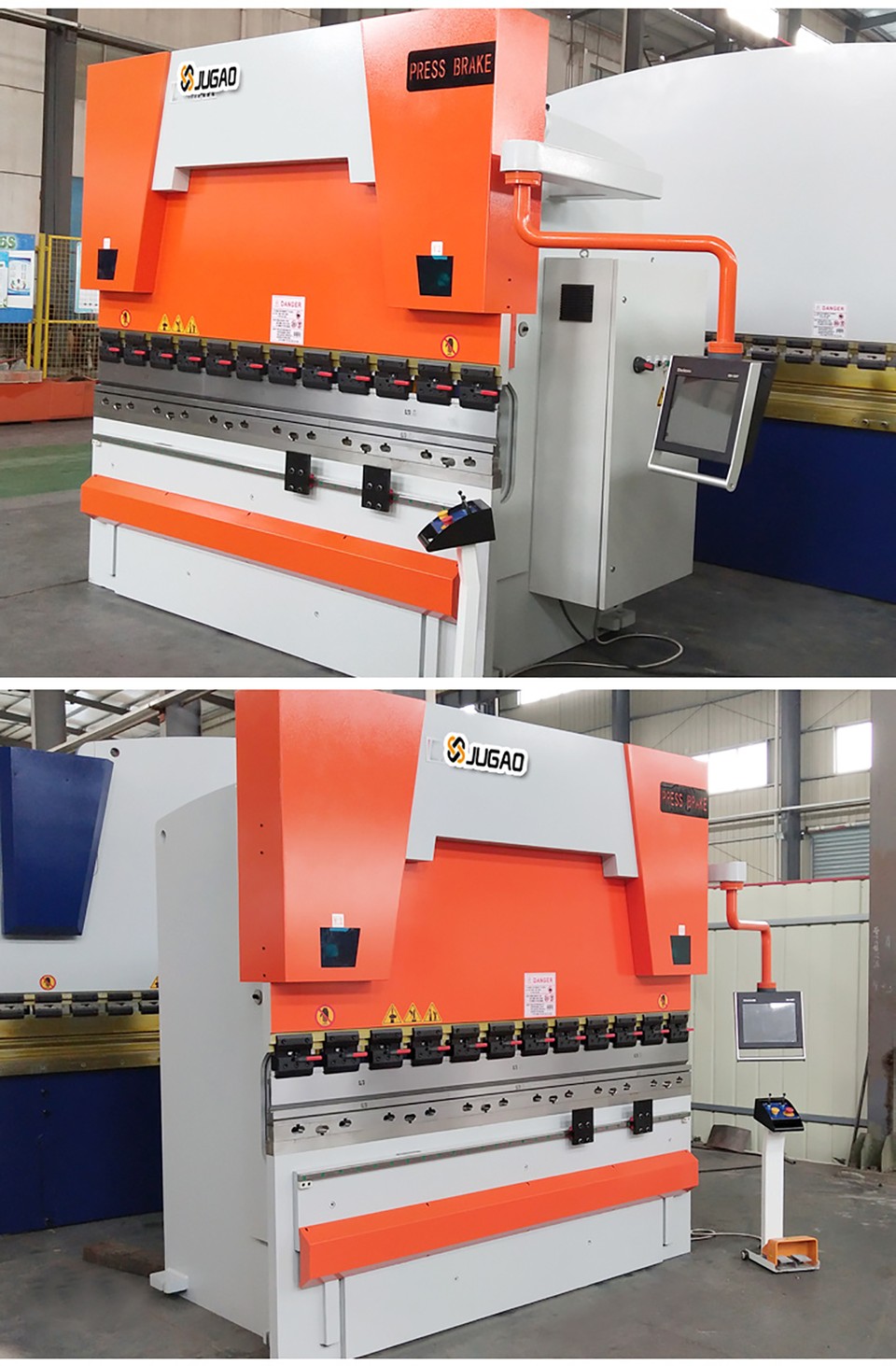

Presse plieuse hydraulique CNC 125TON-3200 avec commande Delem 53T

Home > Produits > Cintreuse > Presse plieuse hydraulique CNC 125TON-3200 avec commande Delem 53T

Presse plieuse hydraulique CNC 125TON-3200 avec commande Delem 53T

E-mail :info@ntjugao.com

Tél :008613222111178

Whatsapp :+8613222111178

DEMANDER UN DEVIS

Description du produit

Caractéristiques du produit

1. Système d’exploitation CNC multilingue

2. Pompe à engrenages interne silencieuse et fiable

3. Système hydraulique régulé par vannes proportionnelles

4. Combinaison d’un entraînement sans balais et d’un moteur avec technologie numérique « can open », butée arrière de haute précision permettant des mouvements rapides des axes.

5. Lignes optiques de haute précision

6. Serrages réglables

7. Outils et brides trempés et rectifiés pour un réglage rapide des outils

8. Doigts de butée arrière complets sur double guide linéaire

9. Supports avant en acier inoxydable réglables en hauteur

10. Bombage mécanique automatique

11. Armoire électrique avec composants de haute qualité

12. Système Start&Stop conforme aux normes de sécurité européennes

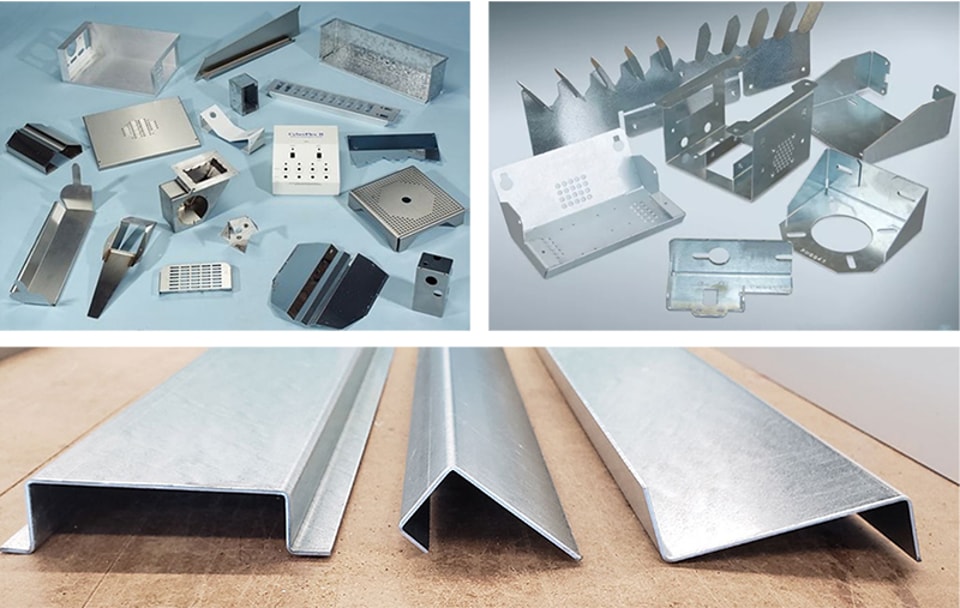

Exemple présenté

Paramètres techniques

N°	DÉSIGNATION		DONNÉES	UNITÉ	Remarque
1	Axes de commande CNC		Y1+ Y2+ Axe X + bombage V		3+1
2	Force nominale		1250	kn
3	Longueur de la table de travail		3200	mm
4	Distance entre les montants		2600	mm
5	Profondeur de col de cygne		320	mm
6	Course du vérin		150	mm
7	Hauteur d’ouverture maximale		420	mm
8	Vitesse de travail	Vitesse de descente rapide	220	mm/s
		Vitesse de travail	18
		Vitesse de retour	200
9	Axe X	Course	600	mm
		Vitesse de déplacement maximale	360	mm/s
		Précision de positionnement	0.02	mm
10	Axes Y1 Y2	Course	200	mm
		Précision de positionnement	0.02	mm
		Répétabilité	0.01	mm
11	Capacité du réservoir d’huile	Type d’huile	46	Non
11	Capacité du réservoir d’huile	Quantité	360	L
12	Moteur principal	Type	Y132M-4		B5
		Puissance	7.5	kW
		Vitesse	1400	tr/min
13	Pompe à piston à engrenages	Type	HG1-25-01R-VPC
		Pression	25	L/min
		Débit	31.5	MPa
14	Pression maximale de service du système hydraulique		25	MPa
15	Dimension hors tout	Longueur	3300	mm
		Largeur	1620	mm
		Hauteur	2480	mm
16	Poids		8200	kg

Liste des marques des accessoires

N°	Nom	Modèle/Fabricant	Configuration
1	Système CNC	Contrôleur DA53T	Standard
2	Électricité	Schneider Electric
3	Moteur principal	Moteur Siemens
4	Servomoteur	Estun
5	Servo-variateur	Estun
6	Règle à réseau	FAGOR
7	Interrupteur à pédale	KACON Corée du Sud
8	Butée arrière	Vis à billes, rail de guidage linéaire - HIWIN Taïwan
9	Système hydraulique	Bosch Rexroth Allemagne
10	Pompe à huile	ECKERLE
11	Bague d’étanchéité	PARKER-Amérique
12	Raccord de tube d’huile	EMB Allemagne
13	Protecteur de sécurité avant	Fabriqué par ERMAK
14	Protecteur de sécurité arrière	Fabriqué par ERMAK
15	Matrice	Un jeu de matrices standard
16	Serrage	Outils de serrage à changement rapide
17	Mode de bombage	Compensation mécanique
18	Protection laser	DSP Italy	Pièce optionnelle
19	Bombage	Compensation hydraulique
20	Serrage supérieur	Serrage hydraulique
21	Serrage inférieur	Serrage rapide
22	Pédale	Sans fil
23	Systèmes de support de tôle	Pneumatique
24	Ligne de pliage	Laser
25	Système de mesure d’angle	Laser
26	Doigts spéciaux	Sur commande
27	Support avant	CNC/robot

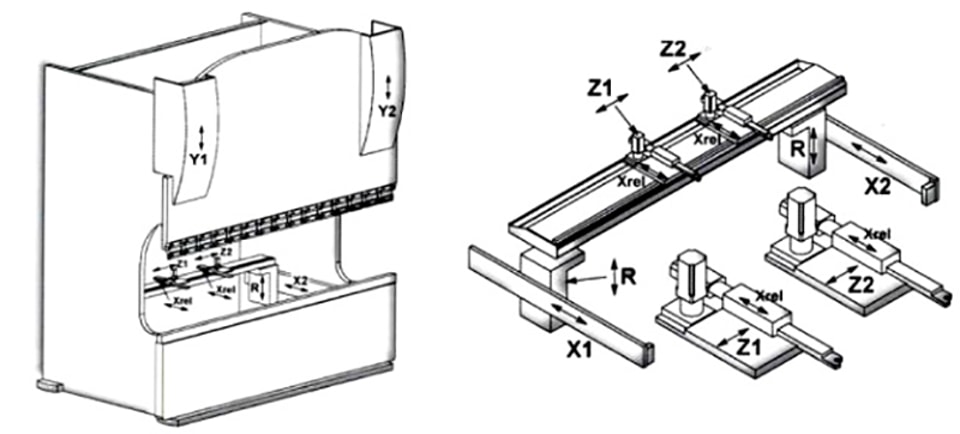

28	Axe en option	R Z1 Z2 X1 X2
29	Options du système	DA58T DA66T DA69T ETC
30	Norme de sécurité	þCE ¨CSA þNR-12 ¨OSHA

PIÈCES DE RECHANGE ET OUTILS SPÉCIAUX

Accessoire
1	GB801-2011	Boulon M16X500	Pièce	4
2	GB7160-2016	Écrous M16	Pièce	4
3	GB98-2015	Outils de gonflage	Pièce	1
4	GB610-2014	Clé du coffret électrique	Pièce	1
5	GB766-2018	Clé d’alimentation du boîtier à boutons	Pièce	2
6	GB568-2018	Commande au pied	Pièce	1
Pièces de rechange
7	GB689-2018	Joint torique	Pièce	17
8	GB638-2018	Joint combiné	Pièce	16

LISTE DES DOCUMENTS D’ACCOMPAGNEMENT :

Document
1	Notice d’utilisation	Copier	1
2	Certification CE	Copier	1
3	Liste de colisage/Facture commerciale (certificat d’origine)	Copier	1
4	Contrôle conforme	Copier	1

PIÈCES EN OPTION

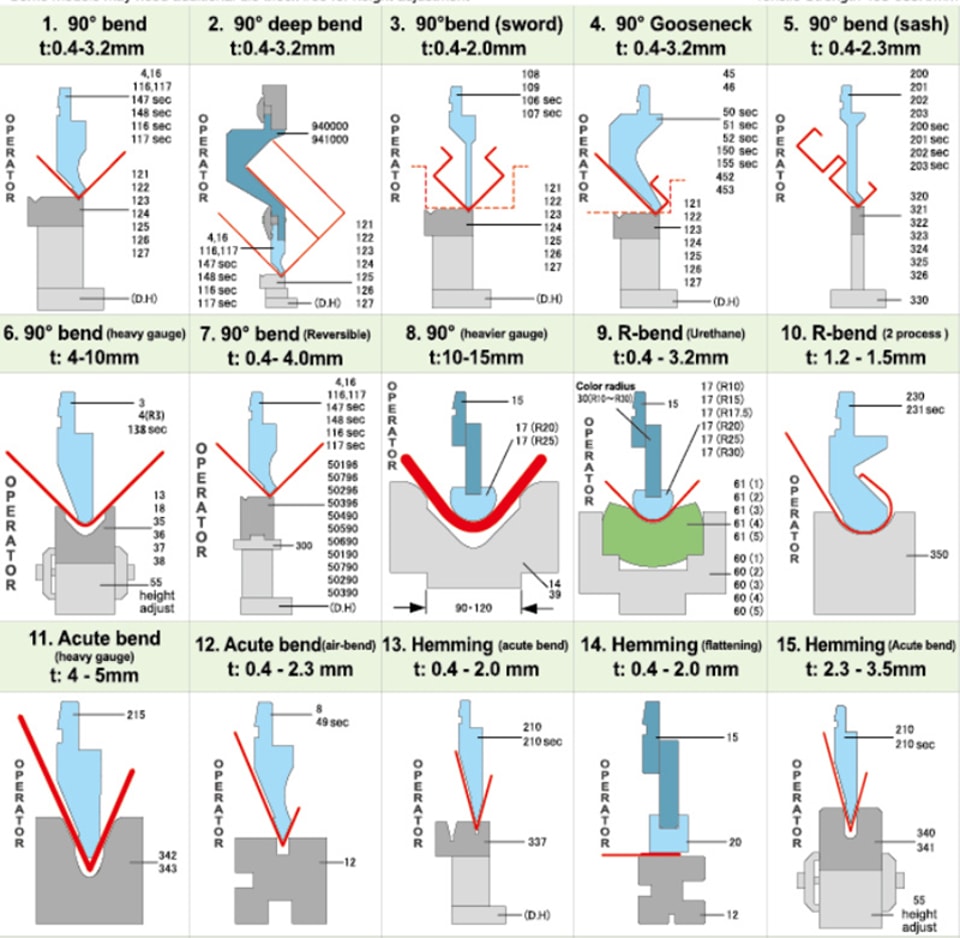

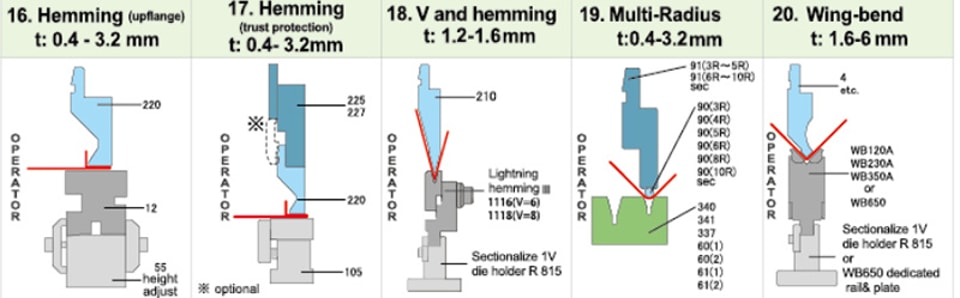

Poinçon supérieur et outil inférieur

Contrôleurs

Contrôleur Delem DA53T : https://youtu.be/YeUWZhJbCog

Contrôleur Delem DA58T : https://youtu.be/z4n-GXoQQ98

Contrôleur Delem DA66T : https://youtu.be/fufuqi1UbOM

Contrôleur CybTouch 12 : https://youtu.be/8bZ7ZwAZ0PA

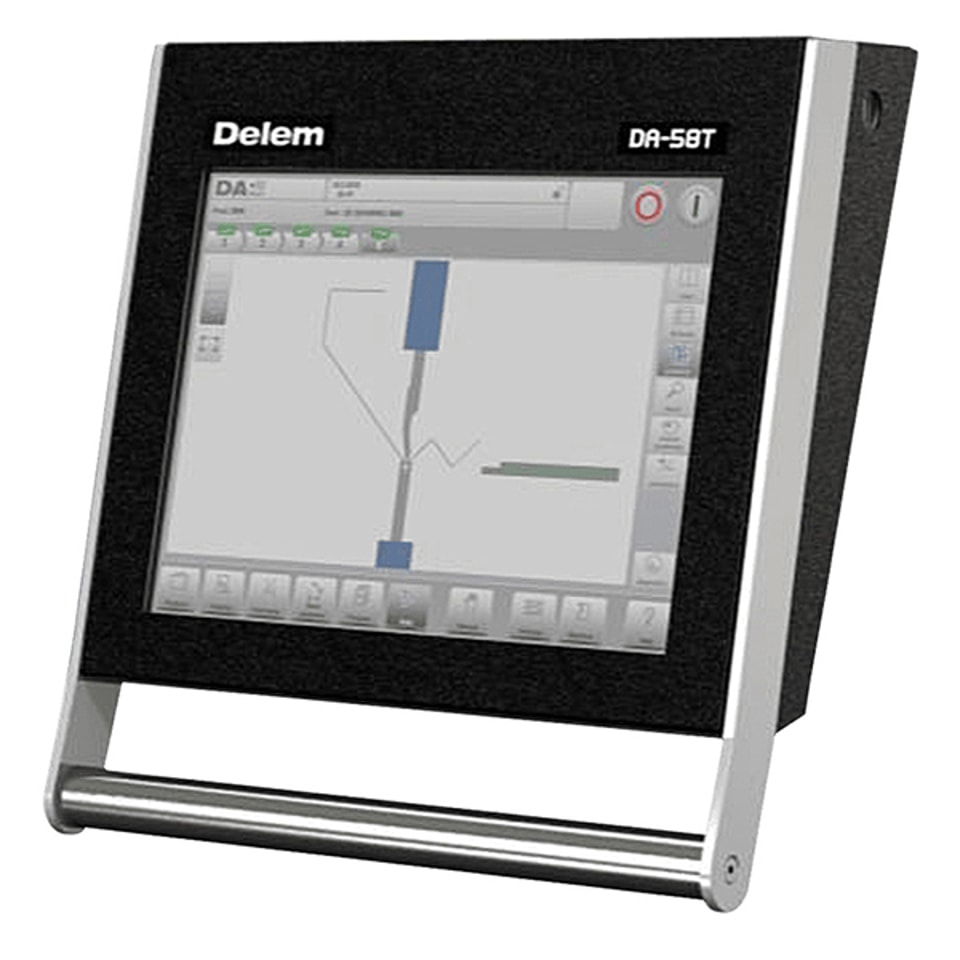

DESystème CNC 2D graphique couleur LEM DA58T

● La commande CNC tactile DA-58T offre une solution moderne, compacte et polyvalente pour des applications de presse plieuse performantes et économiques.

● TFT couleur haute résolution 15"

● Programmation graphique tactile 2D

● Jusqu’à 4 axes (Y1, Y2 + 2 axes auxiliaires)

● Calcul de la séquence de pliage

● Algorithmes avancés de commande de l’axe Y pour valves en boucle fermée et en boucle ouverte.

● Commande CNC du bombage

● USB, interfaces périphériques

● Logiciel hors ligne Profile-58TL

Commande graphique tactile 2D DELEM DA66T

● Les commandes tactiles DA-66T intègrent le système d’exploitation Windows en temps réel embarqué pour une fiabilité maximale. Des démarrages en douceur sont garantis, même après une coupure instantanée.

● TFT couleur haute résolution 17"
● Mode de programmation graphique tactile 2D

● Visualisation 3D en simulation et en production

● Suite complète d’applications Windows

● Compatibilité Delem Modusys (extensibilité et adaptabilité des modules)

● USB, interfaces périphériques

● Logiciel hors ligne Profile-T2D

● Interface de pliage et de correction par capteur

Commande graphique 3D tactile DELEM DA69T

● Le DELEM DA-69T offre une programmation 2D et 3D, avec calcul automatique de la séquence de pliage et détection des collisions. Configuration machine 3D complète avec plusieurs stations d’outillage, fournissant un retour d’information précis sur la faisabilité du produit et sa manipulation.

● TFT couleur haute résolution 17"

● Mode de programmation graphique tactile 2D et 3D

● Visualisation 3D en simulation et en production

● Suite complète d’applications Windows

● Compatibilité Delem Modusys (extensibilité et adaptabilité des modules)

● USB, interfaces périphériques

● Logiciel hors ligne Profile-T2D

● Interface de pliage et de correction par capteur

Système CNC graphique 2D CYBELEC CybTouch 8 PS

● Le CybTouch 8 PS est spécialement conçu pour les presses plieuses synchronisées. Faisant partie de la gamme CybTouch, il dispose d’un écran tactile couleur intuitif et vif, avec une forte intégration des fonctions.

● 7” écran CRT graphique couleur

● Création de profil graphique 2D avec séquencement manuel

● Jusqu’à 4 axes (Y1, Y2 + 2 axes)

● Calcul de la marge de pliage.

● Pression – calcul du bombage.

● Commande CNC du bombage

● Correction de l’angle et de la butée arrière.

● Livré avec le logiciel hors ligne PC1200.

Système CNC graphique 2D CYBELEC CybTouch 12 PS

● Comme toute la gamme de commandes numériques CybTouch, le CybTouch 12 PS dispose d’une interface tactile intuitive, offrant un haut niveau d’intégration des fonctions.

● 12” graphique couleur avec écran entièrement tactile

● Création de profil graphique tactile 2D avec séquencement manuel

● Jusqu’à 4 axes (Y1, Y2, X, axes R)

● Calcul de la marge de pliage.

● Pression – calcul du bombage.

● Outils modulables pour chaque pièce ou pli.

● Correction de l’angle et de la butée arrière.

● Livré avec le logiciel hors ligne PC-ModEva

Système CNC graphique 2D CYBELEC CybTouch 15 PS

● Le CybTouch 15 PS est une commande numérique 2D spécialement dédiée aux presses plieuses CNC d’entrée et de milieu de gamme. Il est logé dans un boîtier compact, comme la célèbre gamme CybTouch du secteur, mais offre un écran tactile plus grand et un nouveau design horizontal.

● Écran graphique couleur 15” entièrement tactile

● Dessin de profil graphique tactile 2D et création précise de programmes 2D

● Jusqu’à 6 axes (axes Y1, Y2, X, R, Z1, Z2)

● Calcul automatique de la séquence de pliage

● Gestion tandem.

● Outillages modulables pour chaque pièce ou pliage.

● Correction de l’angle et de la butée arrière.

● Logiciel hors ligne VisiTouch 2D ou VisiTouch MX.

Système CNC graphique 2D et 3D CYBELEC VisiTouch 19

● Les VisiTouch 19 et VisiTouch 19 MX sont des commandes numériques graphiques 2D et 3D pour presses plieuses CNC. Elles visent à faciliter le travail de l’opérateur, même pour les tâches de programmation et de réglage les plus exigeantes.

● Écran tactile 19 pouces, surface vitrée moderne et épurée

● Dessin de profil graphique tactile 2D et création précise de programmes 2D

● Utilisation facile grâce à l’IHM conviviale

● Calcul automatique de la séquence de pliage

● Fonctions internes de sauvegarde et de restauration

● Outillages modulables pour chaque pièce ou pliage.

● Correction de l’angle et de la butée arrière.

● Logiciel hors ligne VisiTouch 2D ou VisiTouch MX.

Système CNC graphique 2D ESA S630
● L’écran tactile 10’ le plus puissant de sa catégorie, avec des graphismes performants. Toutes les performances d’une CNC haut de gamme dans une commande économique et conviviale.
● Écran tactile LCD 10 pouces (résistif)
● Création tactile de pièces en graphique 2D avec séquence manuelle
● Standard jusqu’à 4 axes (Y1, Y2, X, R)
● Calcul automatique de la force de pliage et de la compensation de bombage.
● Outillages modulables pour chaque pièce ou pliage.
● Correction directe de l’angle, y compris pour la compensation de bombage.
● Amplify intégré pour vannes proportionnelles et de pression.
● Logiciel gratuit de simulation hors ligne sur PC.
● Gestion de machine tandem (option)
● Interface Modbus TCP pour SCADA ou MES (option)

Système CNC graphique 2D ESA S640

● Des performances de tout premier plan pour des machines jusqu’à six axes, avec calcul automatique de la séquence de pliage et base de données matière pour une compensation prédictive, sont disponibles en option afin de réduire le gaspillage de matière.

● Écran tactile LCD 15 pouces (résistif)

● Création tactile de pièces en graphique 2D avec séquence automatique

● Standard jusqu’à 4 axes, jusqu’à 6 axes maximum.

● Calcul automatique de la force de pliage et de la compensation de bombage.

● Outillages modulables pour chaque pièce ou pliage.

● Correction directe de l’angle, y compris pour la compensation de bombage.

● Amplify intégré pour vannes proportionnelles et de pression.

● Logiciel gratuit de simulation hors ligne sur PC.

● Gestion de machine tandem (option, jusqu’à 4 machines)

● Interface Modbus TCP pour SCADA ou MES (option)

Système CNC graphique 2D ESA S650W

● Aucune limite en matière de performances et de flexibilité.

Le puissant PC intégré permet de disposer sur la machine d’un véritable CAD/CAM 3D (Metallix, Radan, ESA)

Conception de pièce du bout des doigts.

Import direct des formes d’outils (fichiers .dxf) et gestion de la bibliothèque d’outils.

Gestion des porte-outils et des porte-matrices.

La mesure et la correction de l’angle avec tous les appareils existants sont disponibles.

● Écran tactile LCD 15 pouces (résistif)

● Import des outils DXF (options)

● Création tactile de pièces en graphique 2D avec séquence automatique

● Standard jusqu’à 4 axes, jusqu’à 32 axes maximum.

● Calcul automatique de la force de pliage et de la compensation de bombage.

● Outillages modulables pour chaque pièce ou pliage.

● Logiciel gratuit de simulation hors ligne sur PC.

● Gestion de machine tandem (option, jusqu’à 4 machines)

● Interface Modbus TCP pour SCADA ou MES (option)

● Gestion de la mesure d’angle DataM ou Iris-Plus (en option).

● Logiciel EsaBend-3D (en option)

● Visualiseur 3D Metalix, Radan, AutoPol (en option)

Système CNC ESA S660W

● Une interface entièrement renouvelée, spécialement conçue pour écran tactile multipoint, est disponible en alternative à la célèbre interface Esa utilisée sur le S650W.

Tirez le meilleur parti de n’importe quel logiciel CAO/FAO 3D que vous souhaitez installer sur la CNC.

Conception de pièce du bout des doigts.

Import direct des formes d’outils (fichiers .dxf) et gestion de la bibliothèque d’outils.

Gestion des outillages et porte-outils

● Écran tactile LCD 19 pouces (capacitif)

● Import des outils DXF (options)

● Création tactile de pièces en graphique 2D avec séquence automatique

● Standard 4 axes, jusqu’à 156 axes max.

● Calcul automatique de la force de pliage et de la compensation de bombage.

● Outillages modulables pour chaque pièce ou pliage.

● Correction directe de l’angle, y compris pour la compensation de bombage.

● Logiciel gratuit de simulation hors ligne sur PC.

● Base de données de pliage (en option)

● Interface Modbus TCP pour SCADA ou MES (option)

● Gestion de la mesure d’angle DataM ou Iris-Plus (en option).

● Logiciel EsaBend-3D (en option)

● Visualiseur 3D Metalix, Radan, AutoPol (en option)

Système CNC ESA S675W

● Une interface entièrement renouvelée, spécialement conçue pour écran tactile multipoint, est disponible en alternative à la célèbre interface Esa utilisée sur le S650W.

Tirez le meilleur parti de n’importe quel logiciel CAO/FAO 3D que vous souhaitez installer sur la CNC.

Conception de pièce du bout des doigts.

Import direct des formes d’outils (fichiers .dxf) et gestion de la bibliothèque d’outils.

Gestion des outillages et porte-outils.

La mesure et la correction de l’angle avec tous les appareils existants sont disponibles.

● Écran tactile LCD 21 pouces (capacitif)

● Import des outils DXF (options)

● Création tactile de pièces en graphique 2D avec séquence automatique

● Standard 4 axes, jusqu’à 156 axes max.

● Calcul automatique de la force de pliage et de la compensation de bombage.

● Logiciel EsaBend-3D (en option)

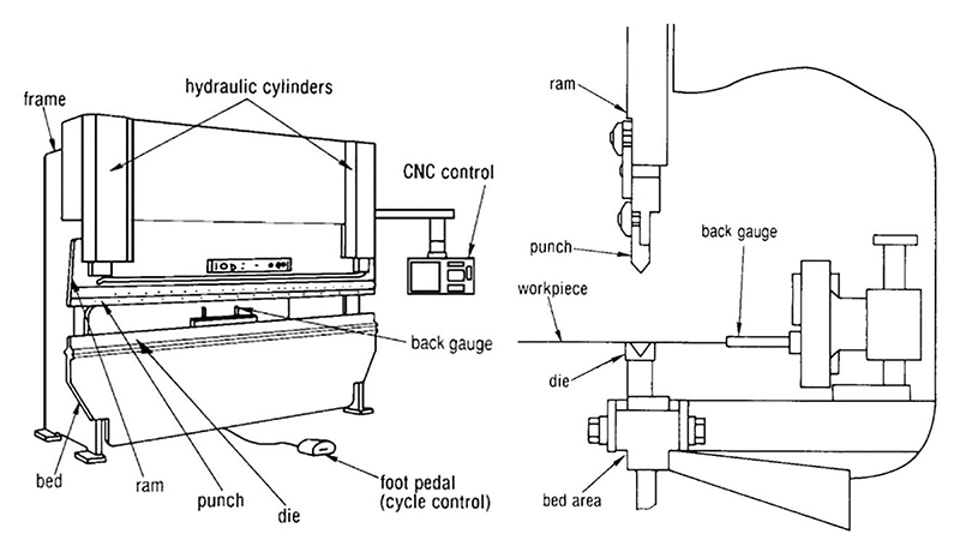

Butée arrière de presse plieuse

BGA	X	R	Z1	Z2	X2
Course (mm)	750	120	SUR DEMANDE	SUR DEMANDE	190
Vitesse (mm/s)	500	170	2000	2000	200
Précision (mm)	+0,02	+0,05	+0,05	+0,05	+0,02
Type de moteur	SANS BALAIS	SANS BALAIS	SANS BALAIS	SANS BALAIS	SANS BALAIS
Système mécanique	VIS	VIS	RACR	RACR	VIS
