Cisaille à coupe pendulaire QC12K 6-3200 avec contrôleur E21
Cisaille à coupe pendulaire QC12K 6-3200 avec contrôleur E21
Caractéristiques du produit
1. Transmission hydraulique, porte-outil de type pendulaire. La structure est soudée dans son ensemble, ce qui la rend rigide et durable, et le retour par vérin à azote est fluide et rapide.
2. Fonction de réglage en continu de la course. Le jeu entre les lames supérieure et inférieure se règle à l’aide d’une poignée ; l’écartement des lames est uniforme et le réglage rapide.
3. Système de commande NC et codeur de position, variateur de fréquence, système de contrôle en boucle fermée, vitesse élevée, grande précision de positionnement et excellente stabilité. Il garantit avec précision la précision du déplacement de la butée arrière, tandis que le système CNC dispose de fonctions supplémentaires telles que la compensation de précision et la détection automatique.
Exemple présenté
Paramètres techniques
Nom | Données | Unité | Remarques | |
Épaisseur de coupe maximale | 6 | mm |
| |
Largeur de coupe maximale | 3200 | mm |
| |
Résistance du matériau cisaillé | 500 | N/mm² |
| |
Angle de cisaillement | 1°30′ |
| ||
Course maximale de la butée arrière | 20-600 |
| ||
Nombre de courses | 14 | Coup/min |
| |
Distance entre les colonnes verticales | 3400 | mm |
| |
Longueur de lame | 3300 | mm |
| |
Hauteur de l’établi | 800 | mm |
| |
Moteur principal | Modèle | Y132M-4 |
| |
Puissance | 7.5 | kW |
| |
Vitesse | 1450 | tr/min |
| |
Moteur de butée arrière | Modèle | Y802-6 | B5 | |
Puissance | 0.55 | kW |
| |
Vitesse | 900 | tr/min |
| |
Pompe à engrenages | Modèle | 25MCY14-1B |
| |
Puissance | 25 | L/min |
| |
Pression | 31.5 | MPa |
| |
Dimensions | Longueur | 3820 | mm |
|
Largeur | 1660 |
| ||
Hauteur | 1620 |
| ||
Poids | 6100 | kg | ||
Liste des marques des accessoires
DÉTAILS DES PRODUITS
Non | Nom de l’accessoire | Modèle/Fabricant | Autres | Configuration |
1 | Système CNC | Système NC þE21 Estun | Standard | |
2 | Électricité | Schneider Electric, Allemagne | Interrupteur de fin de course et interrupteur de limite | |
3 | Moteur principal | Moteur Siemens | ||
4 | Variateur de fréquence | JRACDRIVE | Commande de positionnement | |
Précision garantie | ||||
5 | Interrupteur à pédale | KACON Corée du Sud | ||
6 | Butée arrière | Vis à billes, rail de guidage linéaire - HIWIN Taïwan | ||
7 | Système hydraulique | Bosch Rexroth Allemagne | ||
8 | Pompe à huile | SUNNY États-Unis | ||
9 | Bague d’étanchéité | PARKER-Amérique | ||
10 | Raccord de tube d’huile | Connecteur de boîtier | ||
11 | Protecteur de sécurité avant | Fabriqué par ERMAK | ||
12 | Protecteur de sécurité arrière | Fabriqué par ERMAK | ||
13 | Lame | Un jeu de lames supérieure et inférieure | ||
14 | Dispositif de serrage | Fabriqué par ERMAK | ||
15 | Table d’alimentation automatique | Fabriqué par ERMAK | En option | |
16 | Grand dégagement de col de cygne | Fabriqué par ERMAK | ||
17 | Système de lubrification automatique | Fabriqué par ERMAK | ||
18 | Équerre de butée avant | Fabriqué par ERMAK | ||
19 | Ligne de découpe laser | Fabriqué par ERMAK | ||
20 | Système de refroidissement | Fabriqué par ERMAK | ||
21 | Système de sécurité arrière | Fabriqué par ERMAK | ||
22 | Support pneumatique | Fabriqué par ERMAK | ||
23 | Protection par rideau lumineux | Kele | ||
24 | Options du système | E200P DA310 DA360 | ||
25 | Norme de sécurité | þCE ¨CSA þNR-12 ¨OSHA | ||
PIÈCES DE RECHANGE ET OUTILS SPÉCIAUX
Accessoire | ||||
1 | GB801-2011 | Boulon M16X500 | Pièce | 4 |
2 | GB7160-2016 | Écrous M16 | Pièce | 4 |
3 | GB98-2015 | Outils de gonflage | Pièce | 1 |
4 | GB610-2014 | Clé du coffret électrique | Pièce | 1 |
5 | GB766-2018 | Clé d’alimentation du boîtier à boutons | Pièce | 2 |
6 | GB568-2018 | Commande au pied | Pièce | 1 |
Pièces de rechange | ||||
7 | GB689-2018 | Joint torique | Pièce | 17 |
8 | GB638-2018 | Joint combiné | Pièce | 16 |
LISTE DES DOCUMENTS D’ACCOMPAGNEMENT :
Document | |||
1 | Notice d’utilisation | Copier | 1 |
2 | Certification CE | Copier | 1 |
3 | Liste de colisage / facture commerciale (Certificat d’origine) | Copier | 1 |
4 | Contrôle conforme | Copier | 1 |
PIÈCES EN OPTION
Contrôleur
- Système de refroidissement
- Table d’alimentation automatique
- Support arrière pneumatique
- Système de sécurité arrière

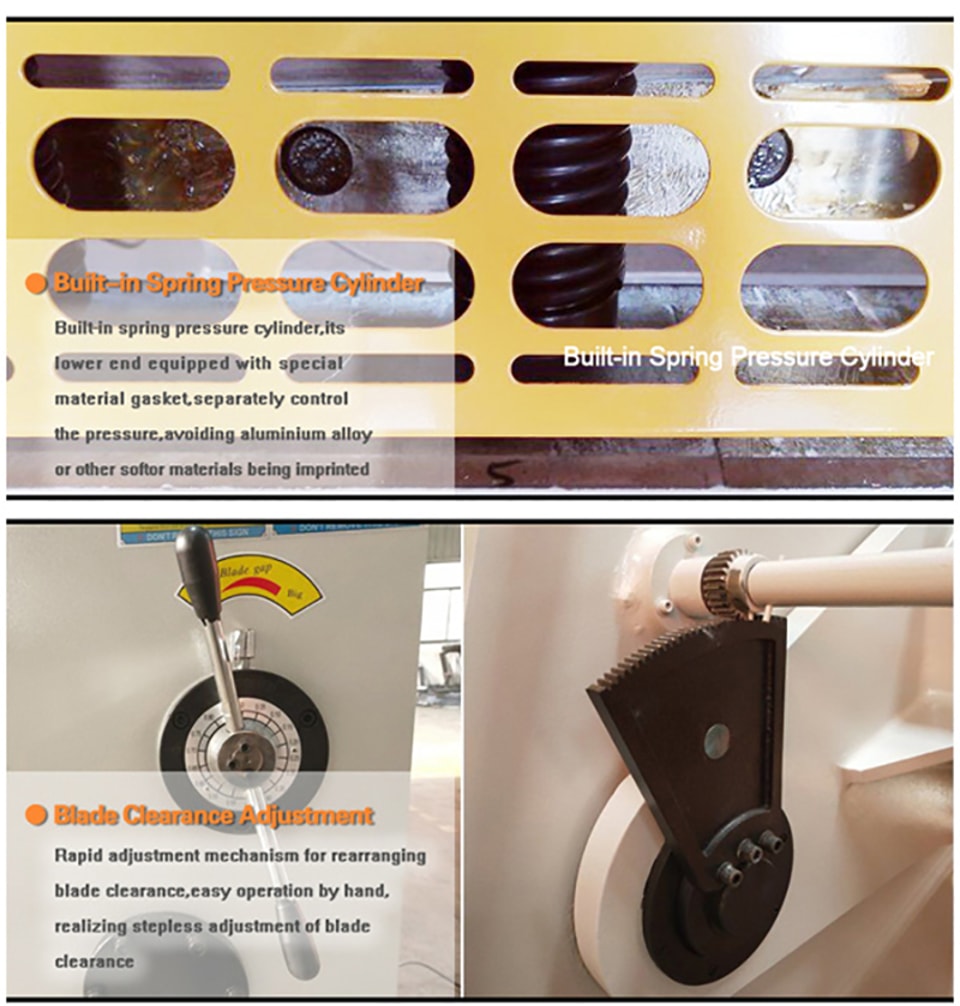

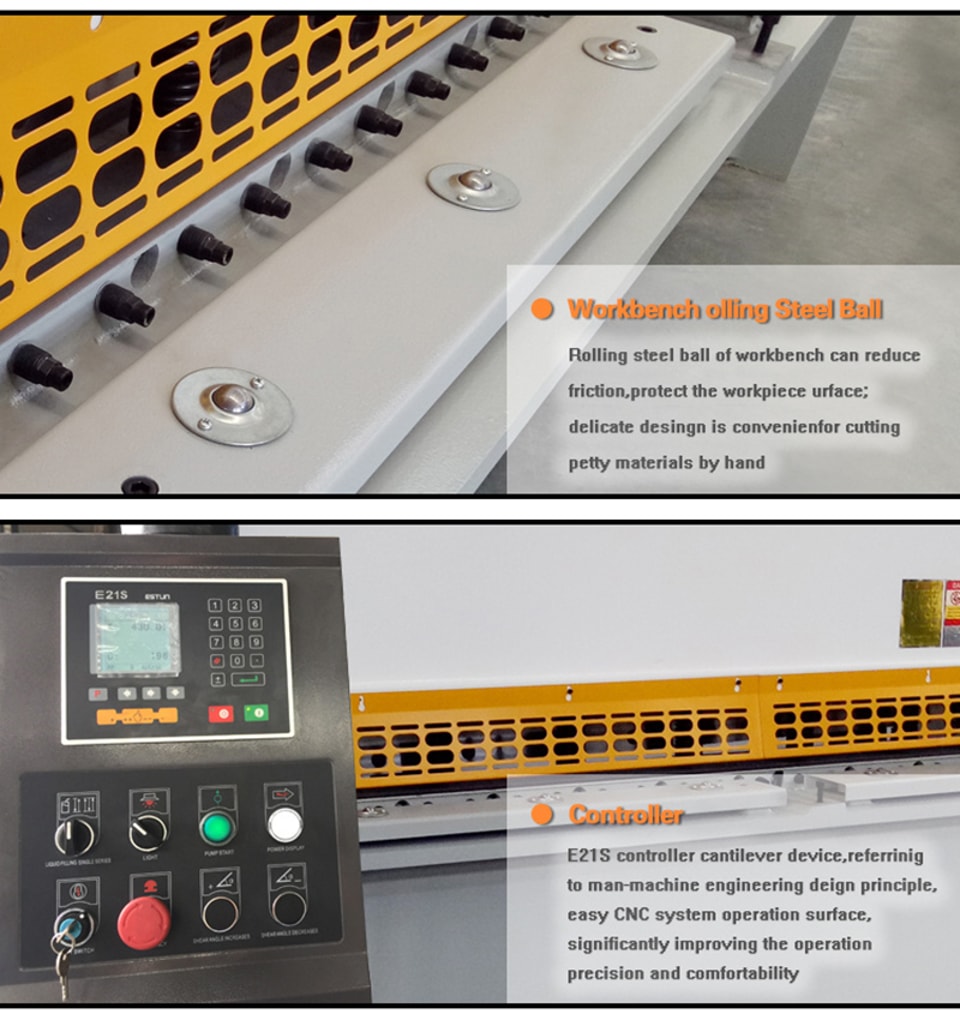

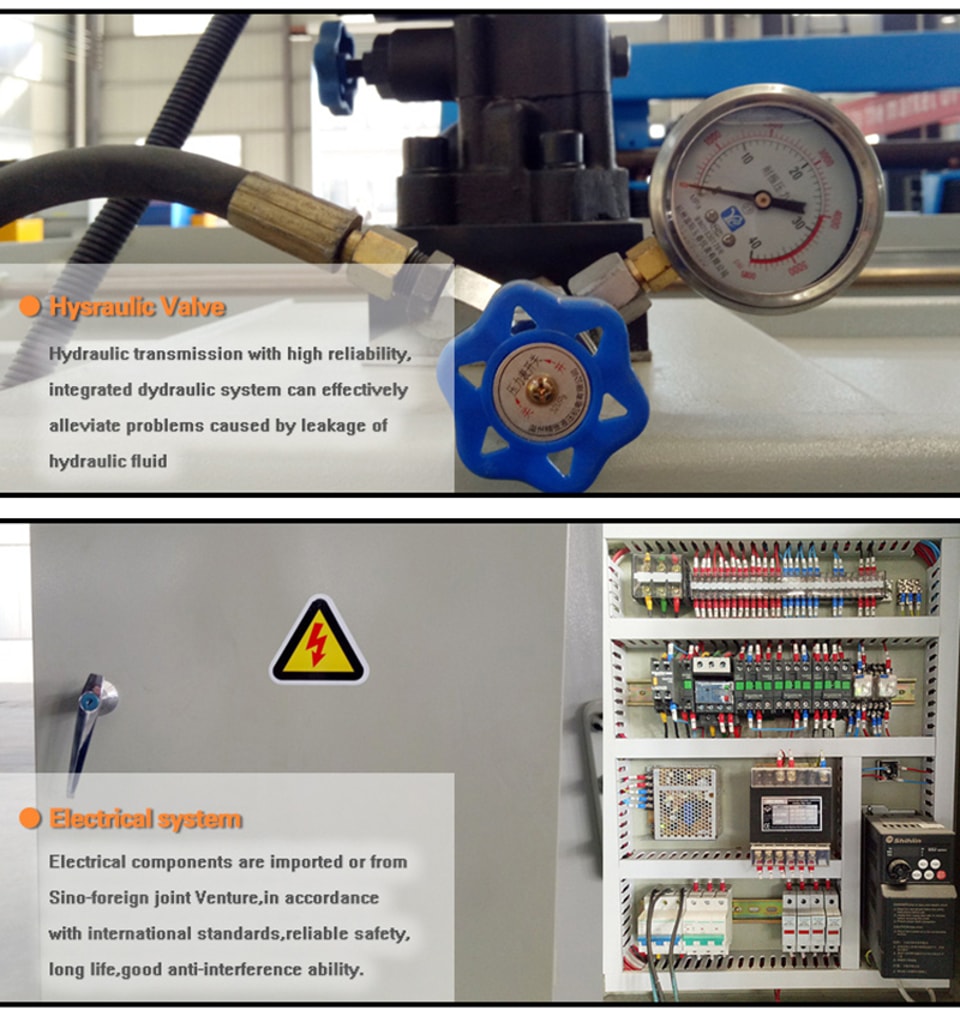

Détails du produit
Présentation des produits

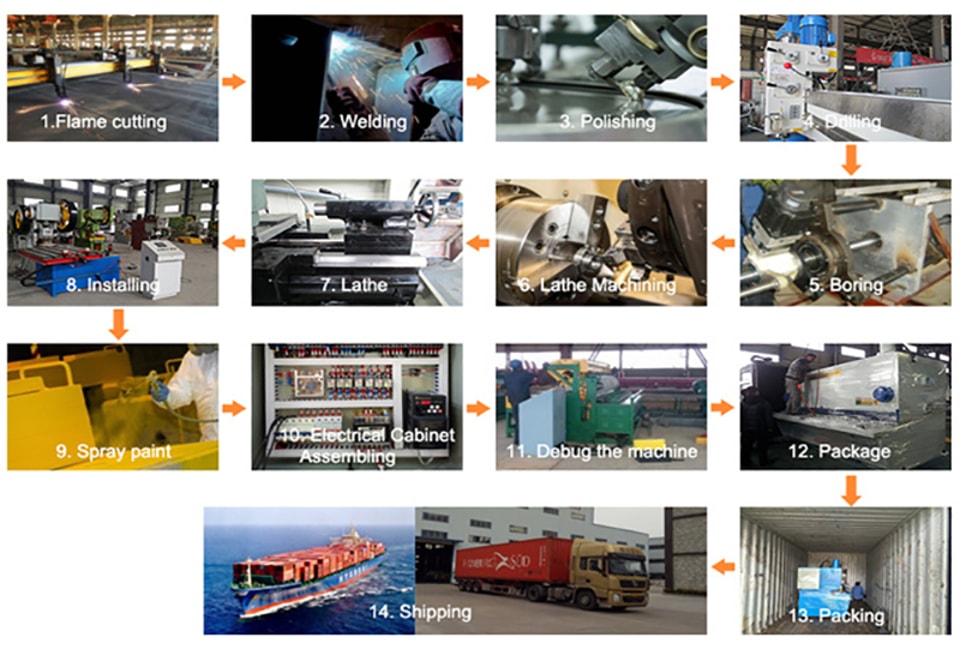

FLUX DE PRODUCTION
EXPÉDITION
