Cisaille à coupe pendulaire CNC QC12Y/K
Cisaille à coupe pendulaire CNC QC12Y/K
Caractéristiques du produit
1. Transmission hydraulique, porte-outil à pendule. La soudure intégrale du châssis est robuste et durable, et l’utilisation d’un vérin à azote assure un retour fluide et rapide.
2. Fonction de réglage sans palier de la course. Le jeu entre les lames supérieure et inférieure se règle à l’aide de la poignée, et l’écartement des lames est uniforme et rapide.
3. Système de commande NC et codeur de position, variateur, système de commande en boucle fermée, vitesse élevée, grande précision de positionnement, bonne stabilité, permettant d’assurer avec précision la taille du déplacement de la butée arrière ; le système CNC dispose en outre de fonctions de compensation de précision et de détection automatique.

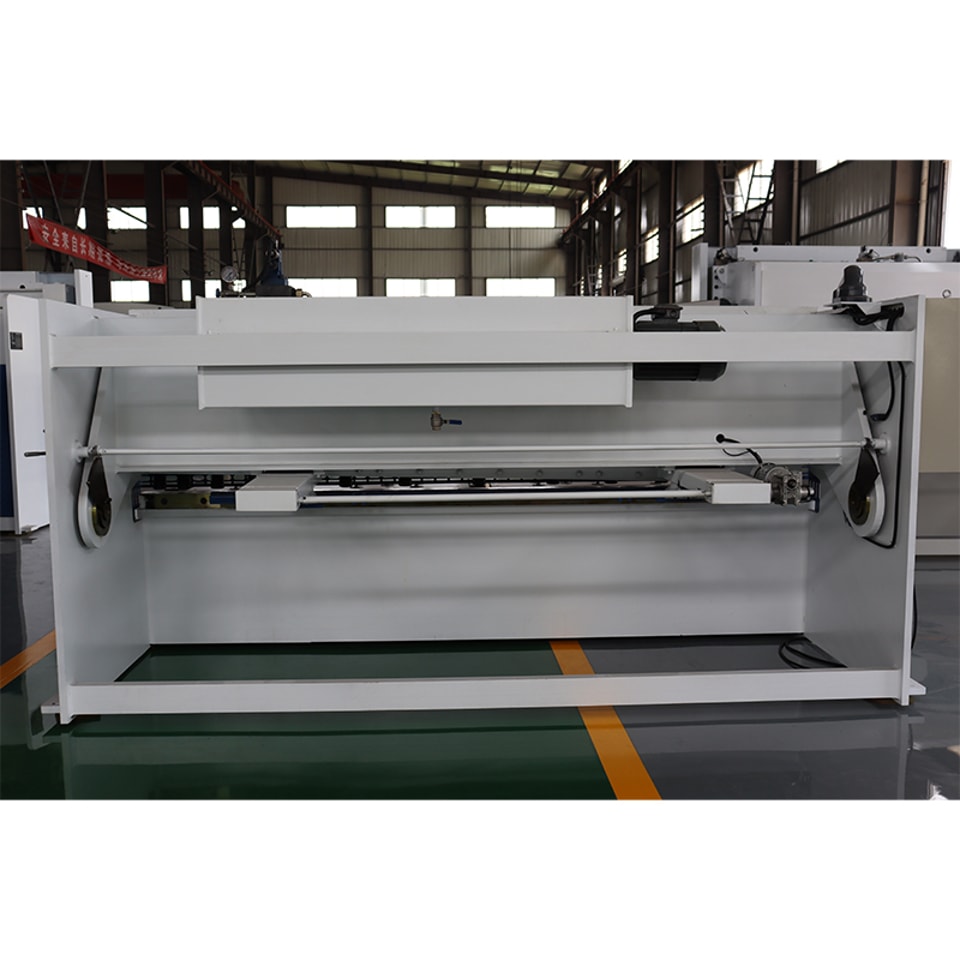

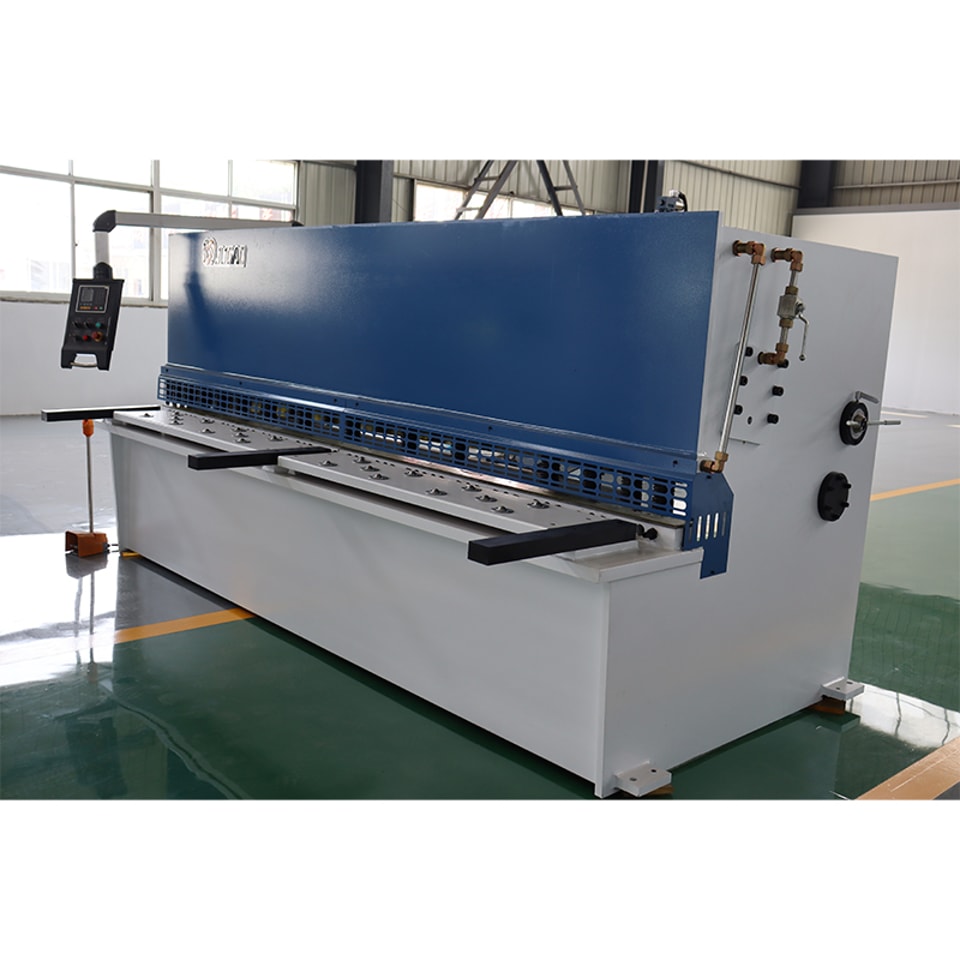

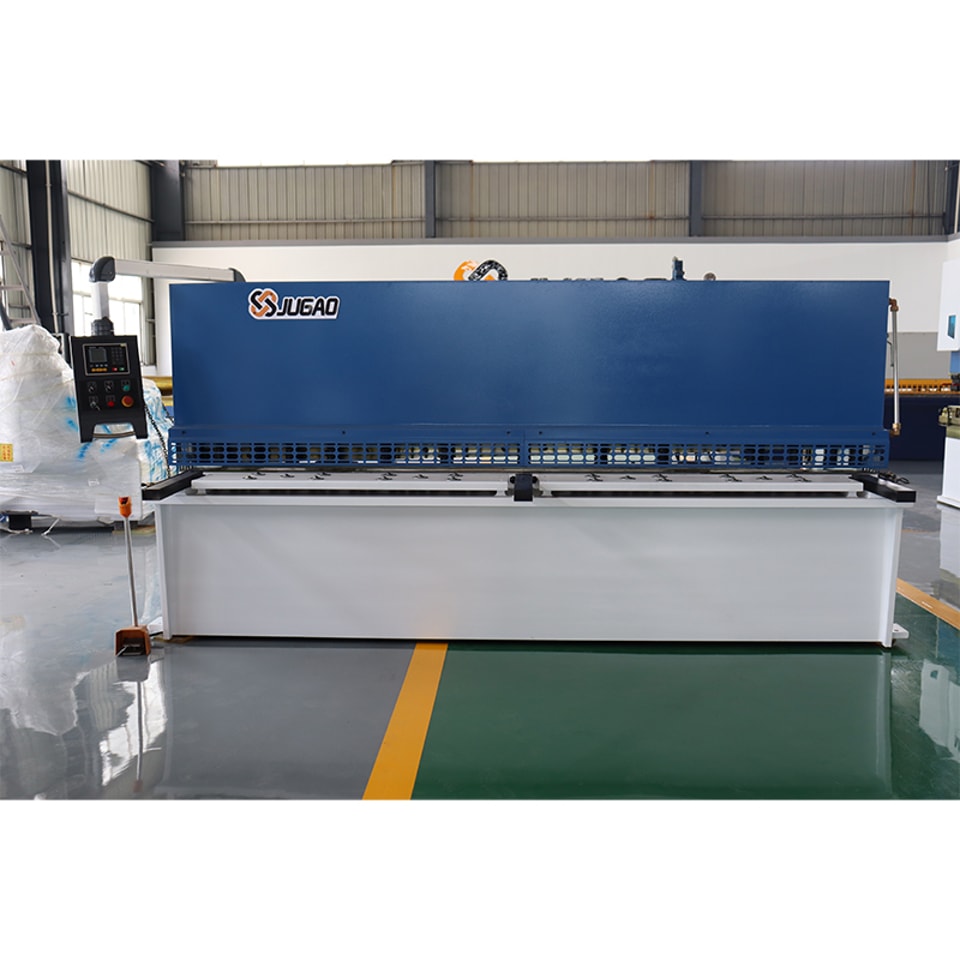

Exemple présenté
Liste des marques des accessoires
Pièce de guidage

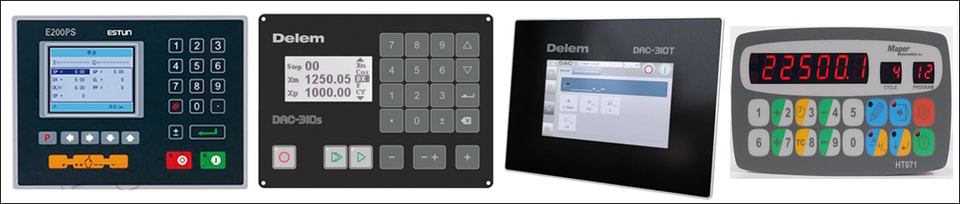

Contrôleur
- Grand écart de col de cygne
- Système de lubrification automatique
- Jauge d’angle frontale
- Ligne de découpe laser
- Système de refroidissement
- Table d’alimentation automatique
- Table d’alimentation automatique
- Système de sécurité arrière
Paramètres techniques
Modèle | Épaisseur de tôle cisaillable | Largeur de tôle cisaillable | Nombre de courses | Plage de butée arrière | Angle de cisaillement | Puissance du moteur principal |
mm | mm | min -1 | mm | ° | kW | |
6×2500 | 6 | 2500 | 20-25 | 600 | 0.5-1.5 | 7.5 |
6×3200 | 6 | 3200 | 16-25 | 600 | 0.5-1.5 | 7.5 |
6×4000 | 6 | 4000 | 14-25 | 600 | 0.5-1.5 | 7.5 |
6×5000 | 6 | 5000 | 10-15 | 800 | 0.5-1.5 | 7.5 |
6×6000 | 6 | 6000 | 10-15 | 800 | 0.5-1.5 | 11 |
8×2500 | 8 | 2500 | 18-25 | 600 | 0.5-1.5 | 11 |
8×3200 | 8 | 3200 | 16-25 | 600 | 0.5-1.5 | 11 |
8×4000 | 8 | 4000 | 12-25 | 600 | 0.5-1.5 | 11 |
12×2500 | 12 | 2500 | 12-20 | 600 | 0.5-2 | 15 |
12×3200 | 12 | 3200 | 12-20 | 600 | 0.5-2 | 15 |
12×4000 | 12 | 4000 | 12-20 | 600 | 0.5-2 | 15 |
16×2500 | 16 | 2500 | 10-15 | 800 | 0.5-2.5 | 18.5 |
16×3200 | 16 | 3200 | 10-15 | 800 | 0.5-2.5 | 18.5 |
16×4000 | 16 | 4000 | 8-15 | 800 | 0.5-2.5 | 18.5 |
20×2500 | 20 | 2500 | 8-12 | 800 | 0.5-2.5 | 30 |
20×4000 | 20 | 4000 | 8-12 | 800 | 0.5-2.5 | 30 |
25×2500 | 25 | 2500 | 6-10 | 800 | 0,5-3,5 | 37 |
25×3200 | 25 | 3200 | 6-10 | 800 | 0,5-3,5 | 37 |
25×4000 | 25 | 4000 | 6-10 | 1000 | 0,5-3,5 | 37 |
32×2500 | 32 | 2500 | 6-8 | 1000 | 0,5-3,5 | 45 |
32×3200 | 32 | 3200 | 6-8 | 1000 | 0,5-3,5 | 45 |
