Presse hydraulique rapide à col de cygne (C-Frame)




Presse hydraulique rapide à col de cygne (C-Frame)




Fonctions
La presse hydraulique de montage de calibration simple de la série Y41 est une presse hydraulique multifonction de taille moyenne et petite. Elle convient aux pièces d’arbre et à d’autres matériaux en acier, ainsi qu’au montage par pression de pièces de manchon ou de bague. Elle peut également être utilisée pour presser des pièces en poudre ou en plastique avec des exigences de pressage grossières.
Performances techniques
1. Conception entièrement européenne, bâti en acier soudé offrant une grande rigidité à la flexion et une forte résistance à la traction, matériau ST44 A1 ;
2. Entraînement entièrement caréné, facilement accessible pour la maintenance, supprime les pièces en porte-à-faux exposées, table coulissante et table bolter avec rainures en T ;
3. Utilise une pompe à piston à débit variable — offre une grande résistance à la pression, une vitesse élevée, une grande durabilité et un faible niveau sonore ;
4. Le circuit hydraulique utilise des circuits intégrés — le bloc collecteur s’intègre dans la presse pour réduire les tuyauteries et les fuites d’huile, avec une maintenance facile, une conception simple et sûre. Le système hydraulique est de Bosch, Allemagne ;

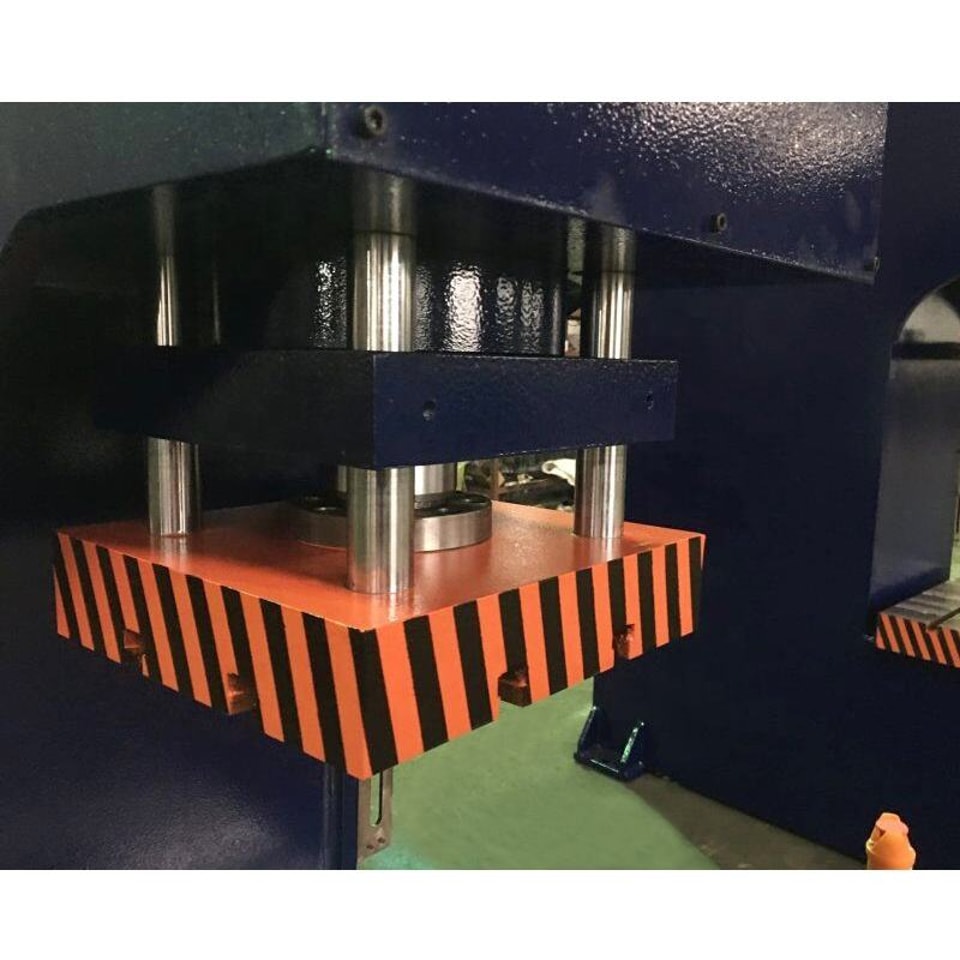

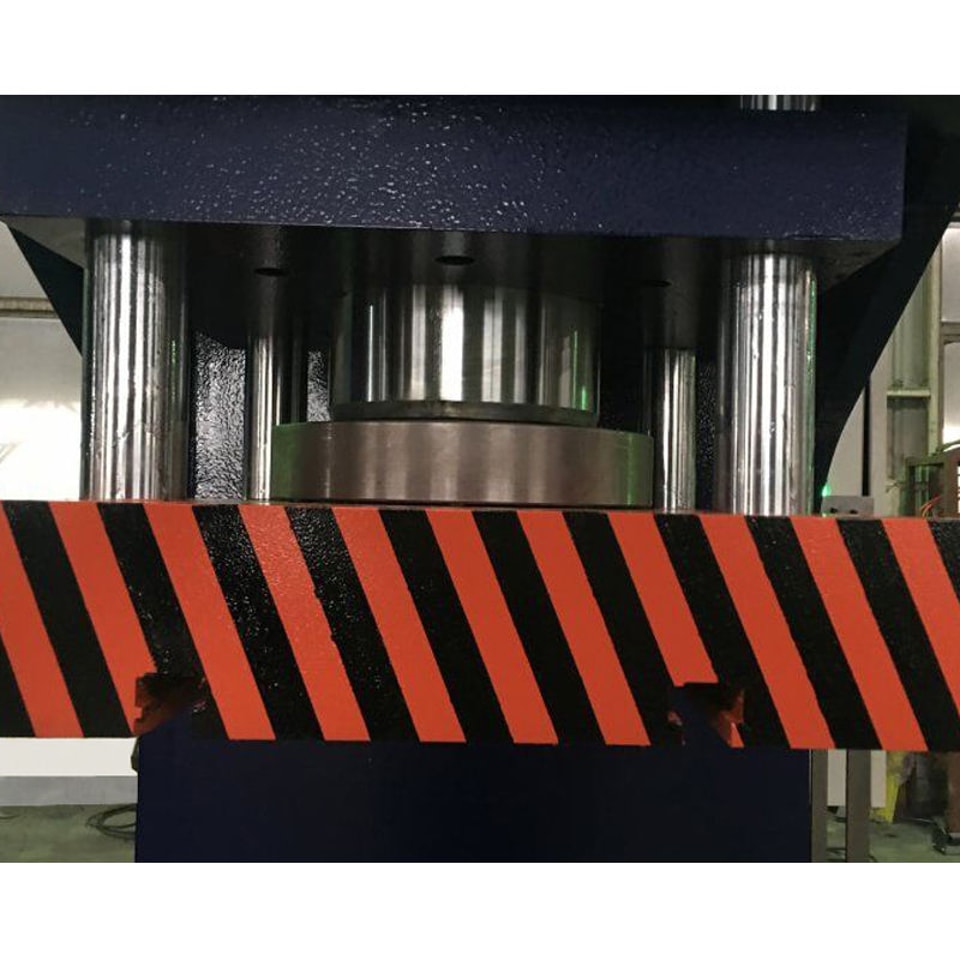

5. Dispositif de guidage : adopte un guidage de positionnement à quatre colonnes cylindriques pour garantir une précision stable, facile à tester et à entretenir ;
6. Presses fonctionnant avec une conception automatique à un cycle ; conception à deux boutons-poussoirs pour une utilisation simple et sûre. Presses permettant trois modes de fonctionnement : réglage, manuel et semi-automatique ;
7. La commande PLC de la presse est flexible et sûre. Des interrupteurs de proximité réglables permettent d’ajuster la course en quelques secondes ;
8. La machine est équipée d’une commande à deux mains et d’une commande par pédale : dispositif anti-maintien, commandes anti-répétition avec protections annulaires ; conforme à l’OSHA ;
9. Double commande au choix :
# Socle mobile réglable en hauteur pour plus de confort et de facilité d’utilisation, avec doubles boutons-palmiers électriques et arrêt d’urgence supplémentaire.
# Pédale simple mobile à commande manuelle
Application
La série Y41 est largement utilisée dans des secteurs tels que les machines-outils, les moteurs à combustion interne, les machines textiles, les arbres, les roulements, les machines à laver, les moteurs de véhicules, les moteurs de climatisation, l’électricité, les entreprises militaires et les lignes d’assemblage automobile, etc.
Paramètre
Force de pressage (minimum) | kN | 1600 |
Coussinet hydraulique avec éjecteur (force minimale) | kN | 600 |
Course de l’éjecteur (min.) | mm | 0-170 |
Vitesse d’approche vers le bas (min.) | mm/s | 230 |
Vitesse de travail (min.) | mm/s | 23 |
Vitesse de retour vers le haut (min.) | mm/s | 220 |

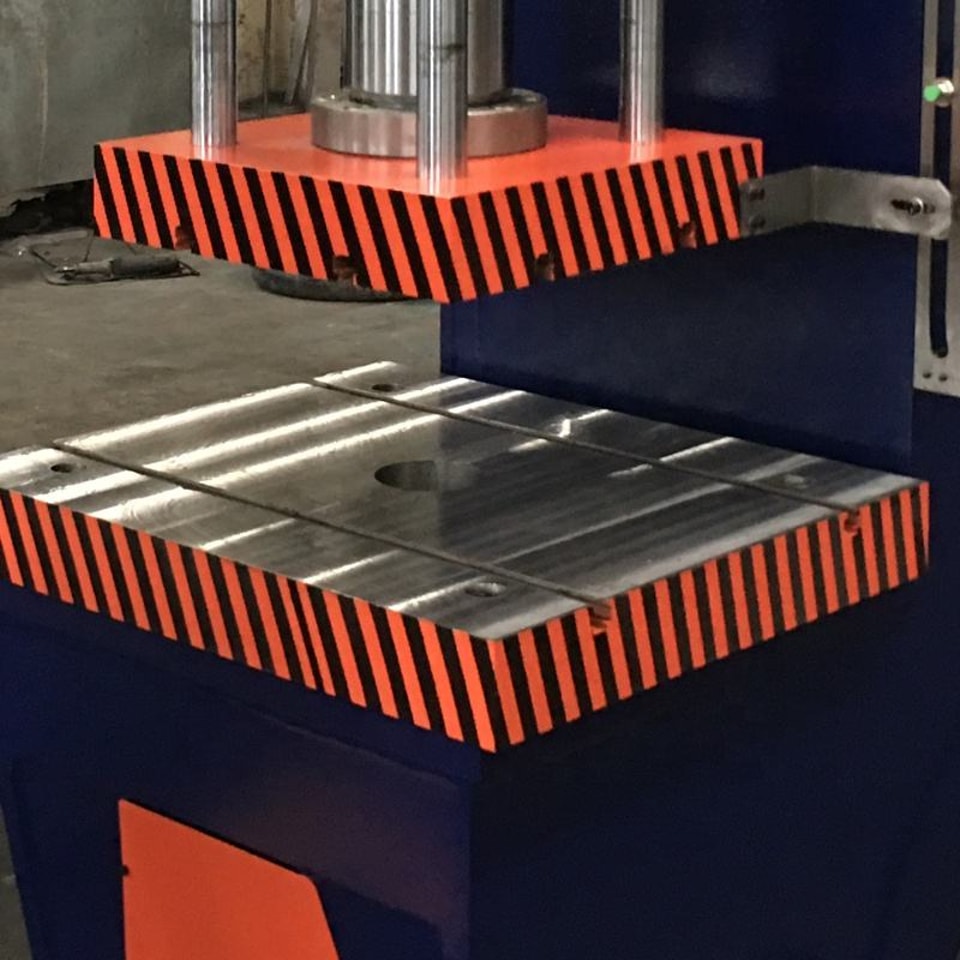

Dimensions de la table (min.) | mm | 1000 x 650 |
Rainures en T dans la table 22Н8 (min.) | pcs | 4 |
Dimensions du coulisseau (min.) | mm | 1000 x 650 |
Rainures en T dans le coulisseau 22Н8 (min.) | pcs | 4 |
Diamètre du trou dans la table | mm | indiquer |
Rainures en T sur la table (min.) | pcs | 3 |
Guidages linéaires du coulisseau (min.) | pcs | 8 |
Distance coulisseau-table (hauteur d’ouverture) (min.) | mm | 650 |
Course de travail (min.) | mm | 0-350 |
Puissance du moteur | kW | indiquer |
Vitesse du moteur | tr/min | indiquer |
Volume du réservoir | L | indiquer |
Présentation du produit
FLUX DE PRODUCTION

EXPÉDITION

COOPÉRATION MONDIALE

GARANTIE :
3 ANS
DÉLAI DE LIVRAISON :
Dans les 20 jours après réception de l’acompte.
