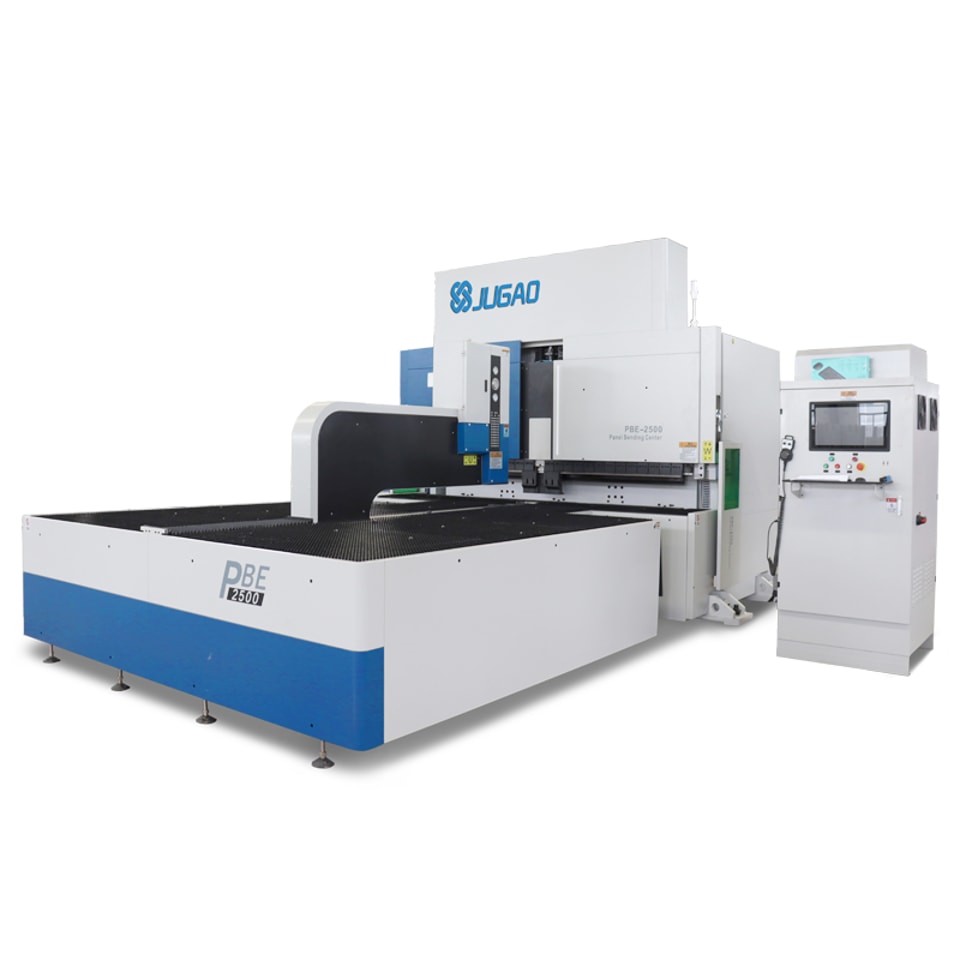

Centre de pliage de panneaux

Centre de pliage de panneaux

Le centre de pliage de panneaux est une nouvelle génération de centre de pliage multi-faces entièrement automatique. C’est un produit de référence pour l’industrie de la tôle qui entre dans la production automatisée. Ce produit permet non seulement de réaliser d’importantes économies de main-d’œuvre, mais offre également une vitesse de pliage trois fois supérieure à celle d’une presse plieuse CNC, atteignant 0,3 s par cycle. Bus en boucle fermée à commande servocommandée complète.
Caractéristiques du produit
- Pliage entièrement automatique, haute efficacité, économie d’énergie et respect de l’environnement
- Commande par bus, connexion directe à l’Internet des objets pour le pilotage à distance et la surveillance connectée au réseau
- Structure à vis et guidage spécialement conçue pour charges élevées, avec roulements importés
- Forte capacité de charge, haute précision de positionnement et longue durée de vie
- Système de lubrification entièrement automatique, lubrification centralisée automatique de toute la machine, sans entretien
- Les modèles supérieurs à 2000 sont équipés d’une rotation à double servo vers le haut et vers le bas ; la structure de pressage automatique descend rapidement, la pression est réglable et la précision de positionnement en rotation est élevée
Paramètres techniques
Nom | Unité | PBE-3000 | PBE-2500 | PBE-2000 | PBE-1400 | Remarque | ||||
Longueur de pliage maximale | mm | 3000 | 2500 | 2000 | 1400 |
| ||||
Largeur de pliage maximale | mm | 1250 | 1250 | 1250 | 1400 | Personnalisable | ||||
Hauteur de pliage maximale | mm | 170 | 170 | 170 | 170 | Personnalisable | ||||
Hauteur de pliage minimale | mm | Tête sphérique*2 | Tête sphérique*2 | Tête sphérique*2 | Tête sphérique*2 | Tête sphérique standard pour R3 | ||||
Diamètre de rotation maximal | mm | 3250 | 2800 | 2360 | 1780 | Personnalisable | ||||
Largeur de positionnement minimale | mm | 200 | 200 | 200 | 200 |
| ||||
Largeur de positionnement maximale | mm | 3020 | 2520 | 2020 | 1420 | Personnalisable | ||||
Taille minimale de formage | mm | 200 | 200 | 200 | 200 | Personnalisation minimale 110,t<1 mm | ||||
Formage minimal | mm | 170 | 170 | 170 | 170 | Personnalisation minimale 100,t<1 mm | ||||
Largeur de positionnement maximale | mm | 3020 | 2520 | 2020 | 1420 | Personnalisable | ||||
Angle de pliage | ° | Positif et négatif | Positif et négatif | Positif et négatif | Positif et négatif | 135-180,Utilisation | ||||
Modèle |
| Standard | Robuste | Standard | Robuste | Standard | Robuste | Standard | Robuste |
|
Force de pressage maximale | T | 115 | 155 | 80 | 115 | 38 | 53 | 28 | 38 |
|
Épaisseur de pliage | mm | 1.2 | 1.5 | 1.2 | 1.5 | 1.2 | 1.5 | 1.2 | 1.5 |
|
Épaisseur de pliage | mm | 2 | 3 | 2 | 3 | 2 | 3 | 2 | 3 |
|
Épaisseur de pliage - tôle froide | mm | 1.5 | 2 | 1.5 | 2 | 1.5 | 2 | 1.5 | 2 |
|
Épaisseur minimale de pliage | mm | 0.35 |
| |||||||
Puissance du moteur principal | kW | 88 | 100 | 60 | 70.5 | 49 | 56 | 40 | 44 |
|
Consommation énergétique moyenne | kWh | 4.2 | 4.8 | 2.9 | 3.4 | 2.4 | 2.7 | 1.9 | 2.1 |
|
Fréquence de tension |
| 380 V 50/60 Hz | 380 V 50/60 Hz | 380 V 50/60 Hz | 380 V 50/60 Hz | Les variations de tension peuvent | ||||
