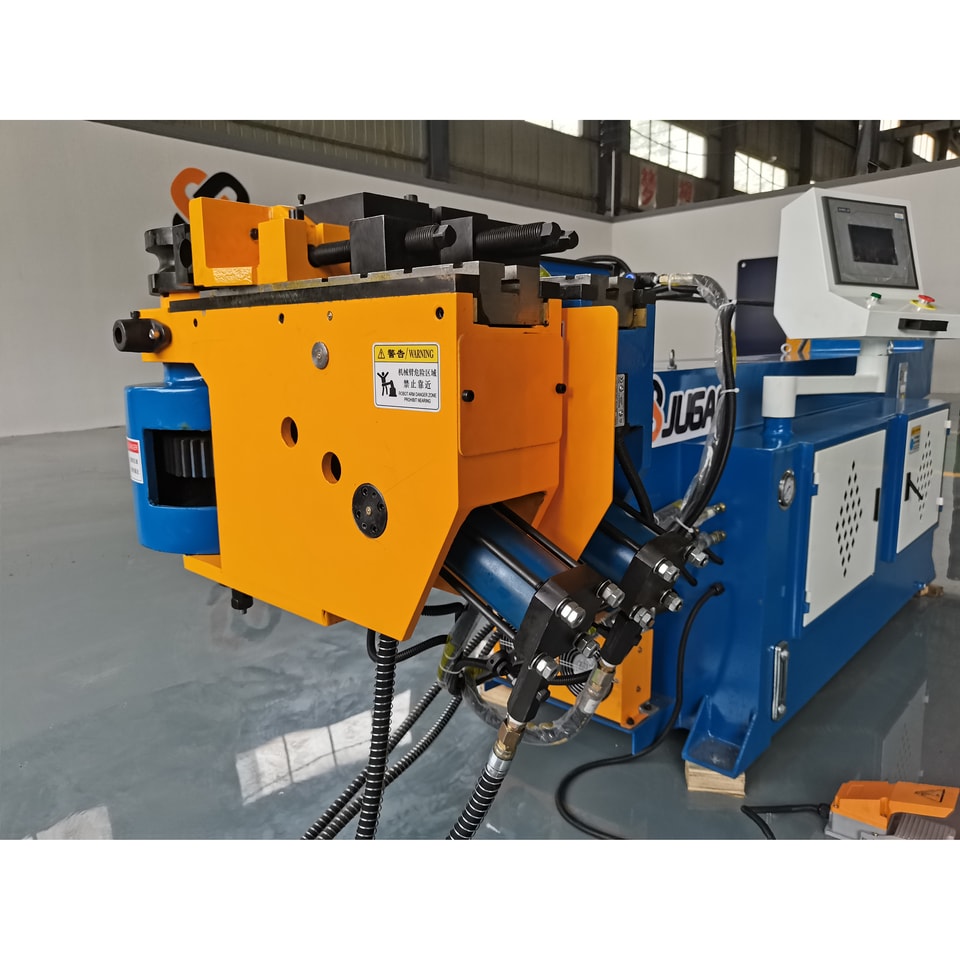

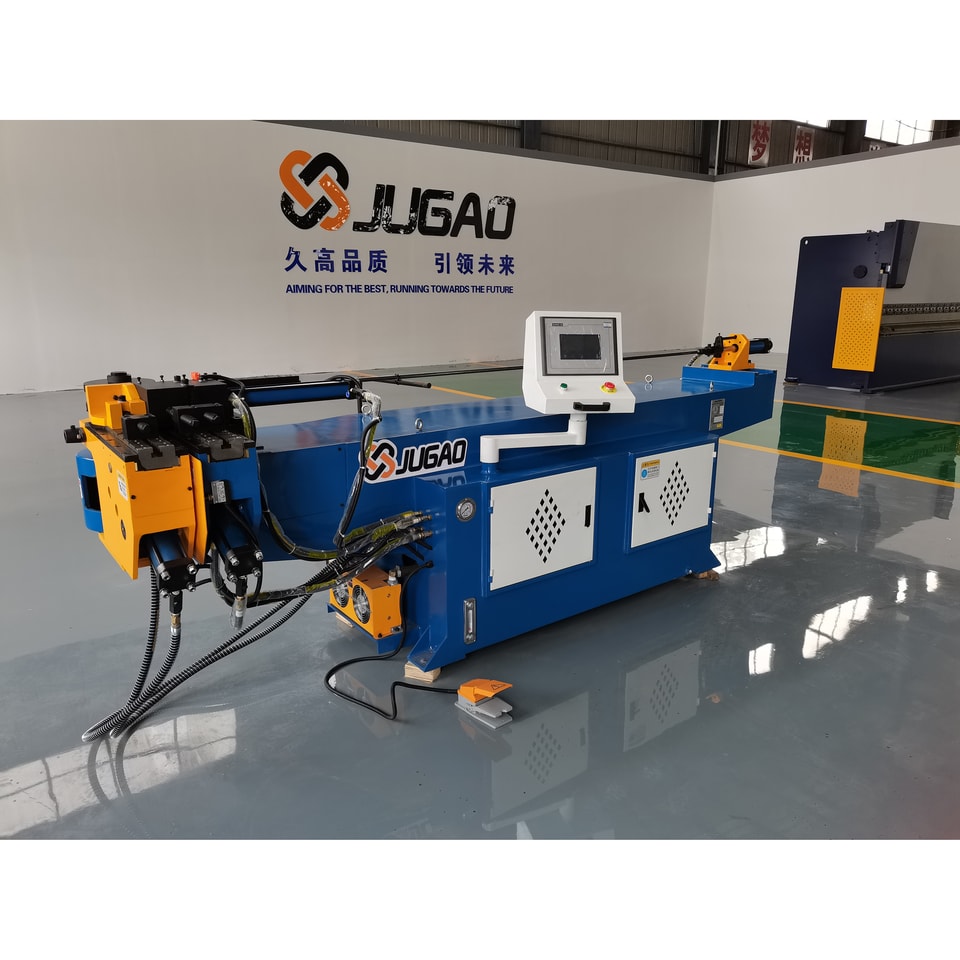

Machine à plier les tuyaux NC
CARACTÉRISTIQUES DE PERFORMANCE
1. Contrôle PLC, facile à programmer et à utiliser.
2. Retour lent du mandrin, pour une bonne forme et un bon aspect de l'angle.
3. La rotation est contrôlée par un servomoteur, plus précise.
4. Mémoire de 100 ensembles d'enregistrements avec chaque enregistrement réglant 20 angles de rotation et de flexion automatiques.

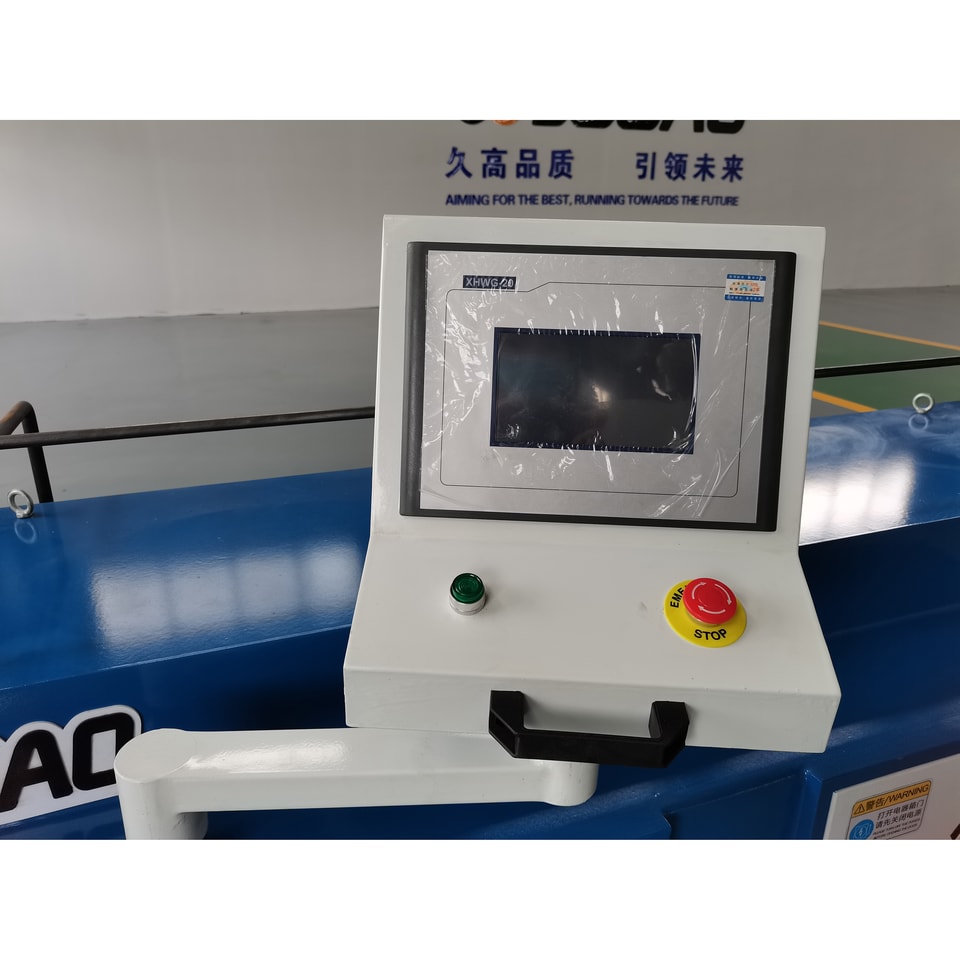

5. Plateforme de contrôle mobile avec écran tactile, plus pratique.
6. Auto-vérification des erreurs sur l'écran, aide à résoudre le problème immédiatement.
7. Les pièces clés utilisent des marques importées.

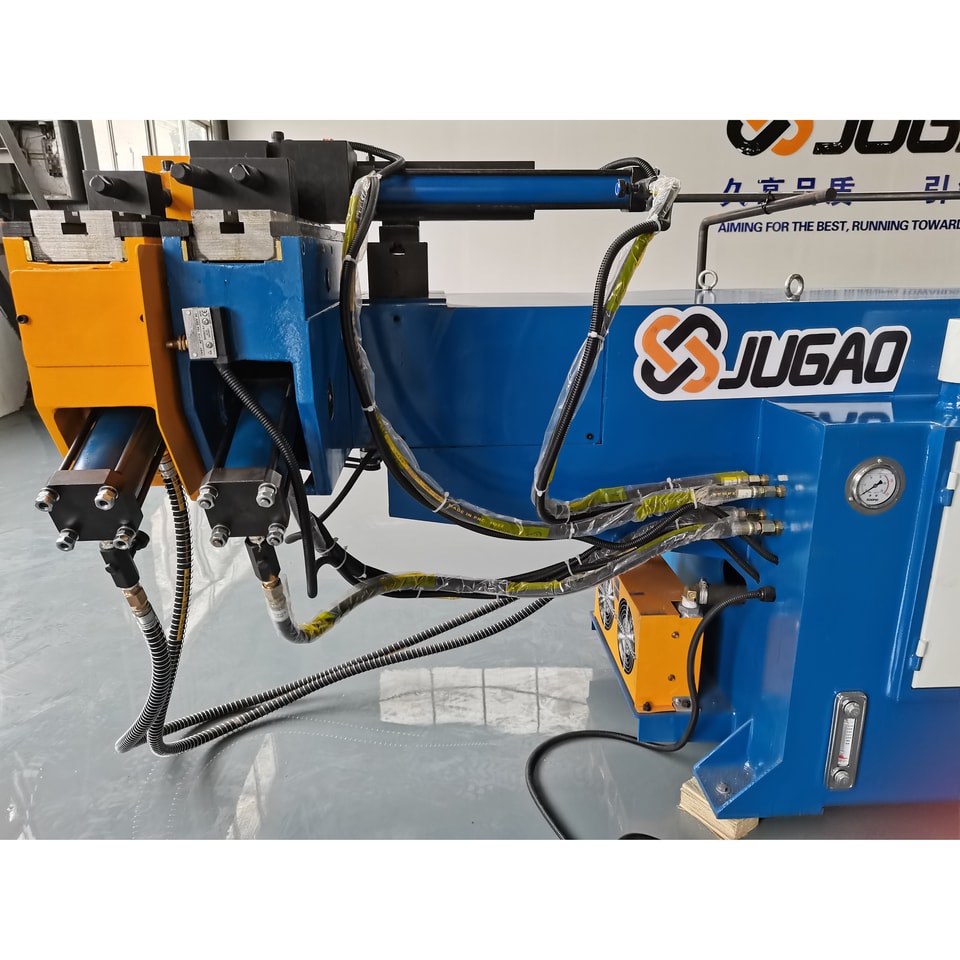

8. Puissance hydraulique, traitement plus fluide.

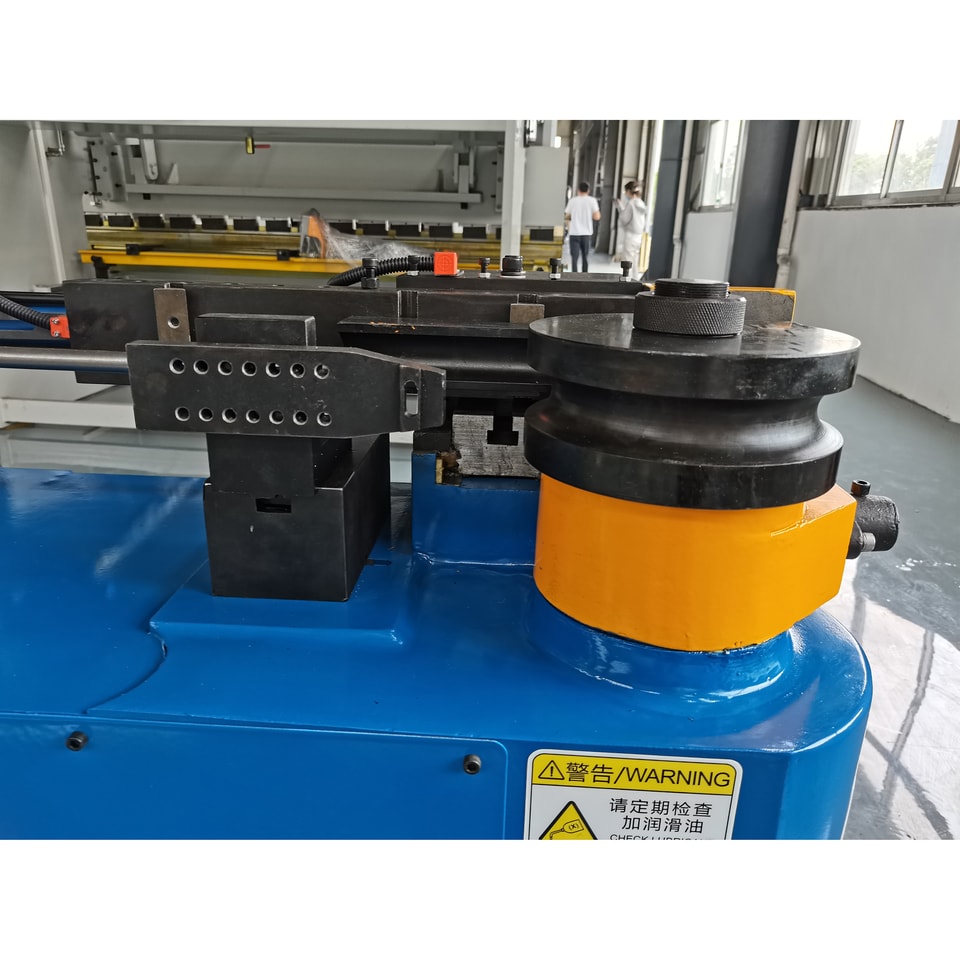

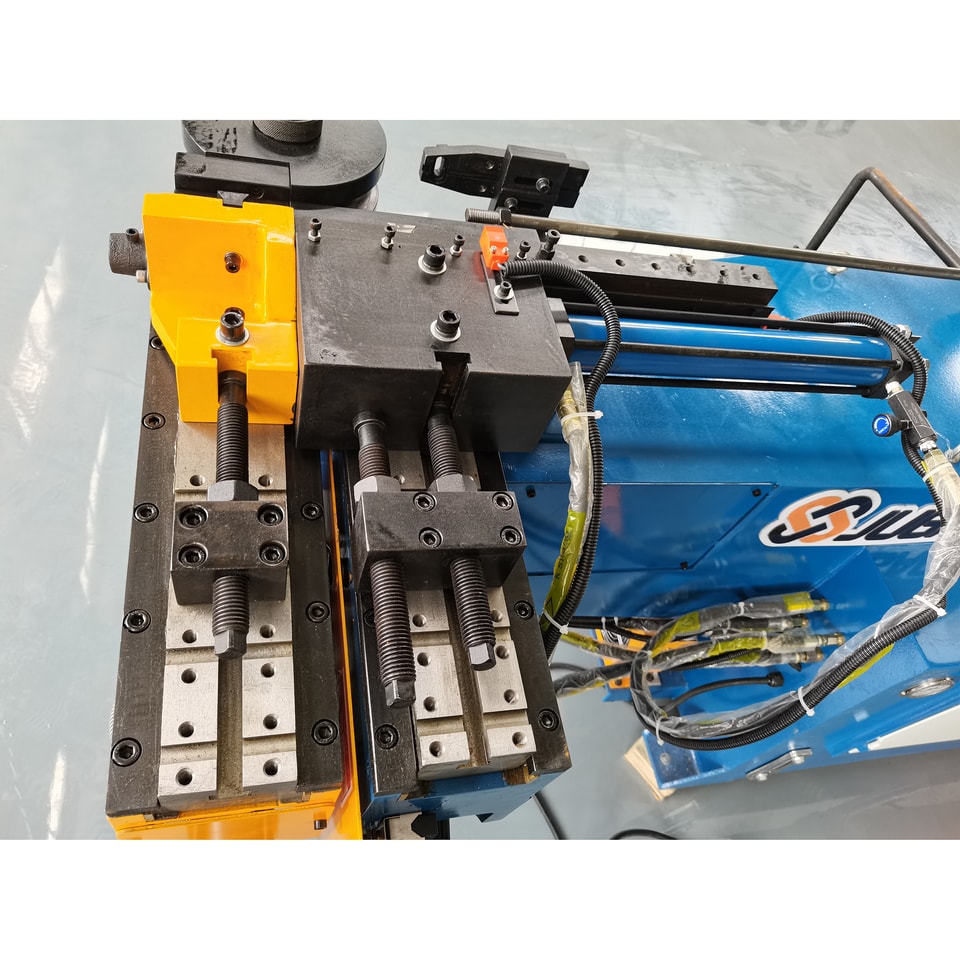

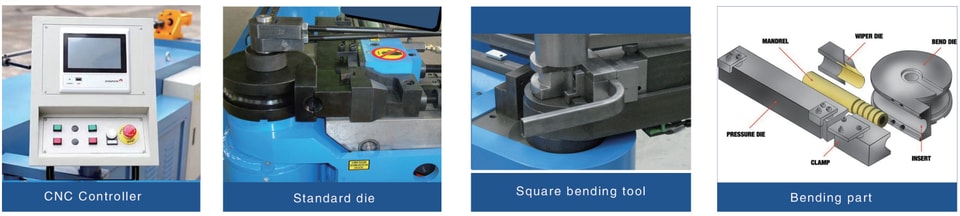

9. Le matériau des matrices utilise de l'acier de haute qualité, dureté élevée et longue durée de vie, la dureté ne doit pas être inférieure à HRC50 ; les matrices comprennent la matrice de flexion, la matrice de serrage, la matrice résistante aux plis, la matrice guide, la matrice essuie-glace (optionnelle), le mandrin à billes (optionnel).
Paramètres techniques
|
Principal Technique Paramètre |
Unité |
18NC |
25NC |
38NC |
50NC |
63NC |
75NC |
89NC |
115NC |
130NC |
168NC |
|
Capacité de flexion max. |
mm |
18x2 |
25x2 |
38x2 |
50x2 |
63x2.5 |
75x4 |
89x5 |
115x10 |
130x12 |
168x14 |
|
Rayon de courbure |
mm |
20-150 |
20-180 |
20-200 |
20-250 |
25-350 |
30-350 |
30-450 |
40-550 |
50-650 |
60-850 |
|
Région de l'angle de pliage |
Degré |
0-190° |
0-190° |
0-190° |
0-190° |
0-190° |
0-190° |
0-190° |
0-190° |
0-190° |
0-190° |
|
Longueur effective sur mandrin |
mm |
1500 |
1800 |
2000 |
2300 |
2600 |
3200 |
3500 |
5500 |
6000 |
6500 |
|

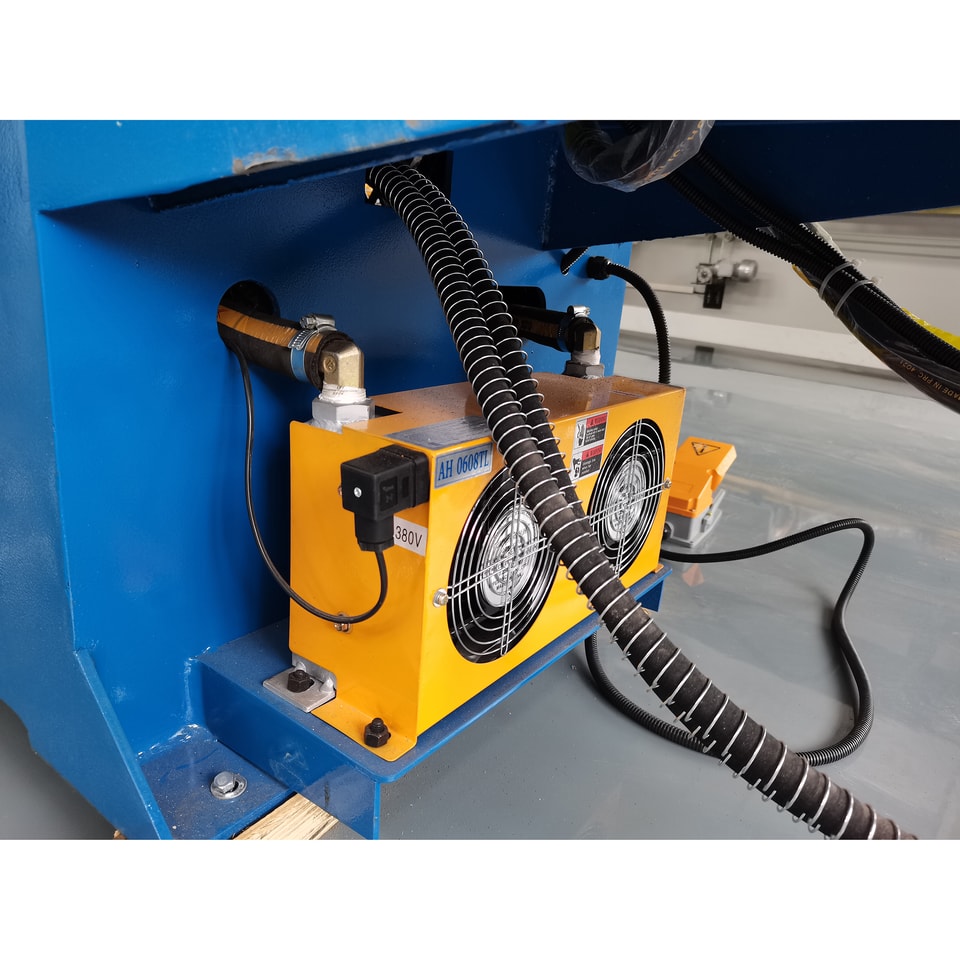

Moteur du système de pression d'huile |
kw |
2.2 |
2.2 |
4 |
5.5 |
5.5 |
7.5 |
11 |
18.5 |
22 |
25 |
|
Pression max. |
kg/cm |
160 |
160 |
160 |
160 |
160 |
160 |
160 |
160 |
160 |
160 |
|
Dimension de la machine |
mm |
2300x550x1300 |
2500x650x1300 |
2500x700x1300 |
3000x700x1300 |
3200x750x1300 |
3600x1000x1400 |
4400x1150x1350 |
5800x1500x1350 |
6000x1500x1350 |
6300x2450x1500 |
|
Poids de la machine |
kg |
500 |
600 |
750 |
1220 |
1400 |
2380 |
4500 |
6500 |
11500 |
12000 |
