Presse plieuse hydraulique pour profilés W24S-16
Presse plieuse hydraulique pour profilés W24S-16
Caractéristiques structurelles principales
1. Les rouleaux sont trempés et fabriqués en acier de haute qualité.
2. Les arbres d’entraînement sont trempés et rectifiés, avec support à double roulement conique.
3. La machine peut être installée en position de travail horizontale ou verticale.
4. Galets de guidage latéral hydraulique à angle, galets de formage hydrauliques à double pincement.
5. Double guidage latéral réglable. Les rouleaux sont entraînés par 3 moteurs hydrauliques séparés. Les rouleaux inférieurs se déplacent hydrauliquement de haut en bas.
6. Pré-cintrage, enroulage et calibrage du rouleau parfaitement réalisés.
7. Les trois rouleaux sont motorisés. Principe de fonctionnement : les deux rouleaux inférieurs servent de rouleaux d’entraînement principaux, transmission triple par engrenages, affichage à cristaux liquides avec une précision de ±0,1 mm.
Application
Elle peut traiter divers profilés métalliques, tels que l’acier d’angle, l’acier plat, l’acier rond et d’autres profilés de section.
Exemple présenté
Paramètres techniques
N° | Nom | DONNÉES | UNITÉ | REMARQUES | |
1 | Diamètre de l’arbre supérieur | 80 | mm |
| |
2 | Diamètre des arbres inférieurs | 70 | mm |
| |
3 | Diamètre des rouleaux | 245 | mm |
| |
4 | Vitesse de travail | 6 | m/min |
| |
5 | Moteur principal | 4 | kW |
| |
6 | Pression maximale de service du système hydraulique | 25 | MPa |
| |
7 | Dimensions de la machine | Longueur | 1500 | mm |
|
Largeur | 1000 | mm |
| ||
Hauteur | 1400 | mm |
| ||
8 | Poids | 2000 | kg | ||

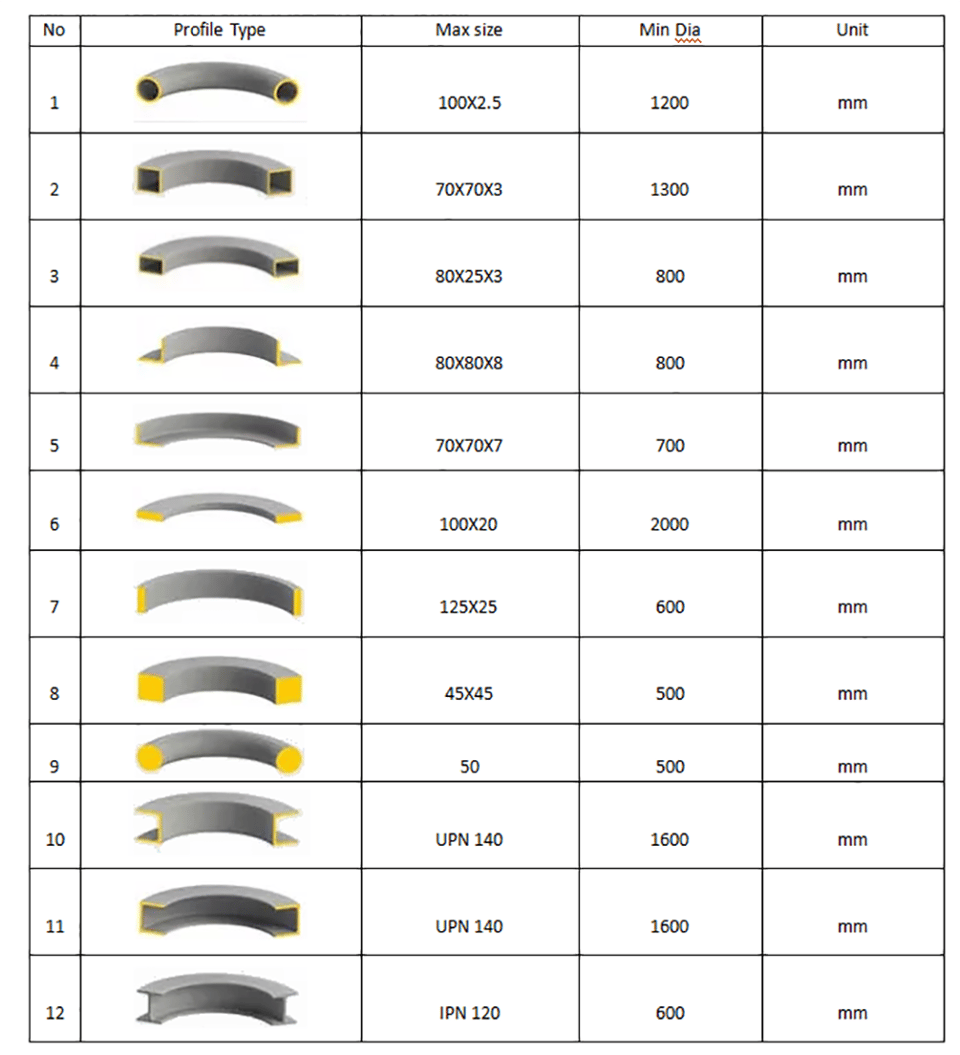

Capacité
Liste des marques des accessoires
N° | Nom | Modèle/Fabricant | Autres | Configuration |
1 | Contrôleur CNC | þ Siemens | Standard | |
2 | PLC | Omron Japon | ||
3 | Électricité | Schneider Electric, Allemagne | Interrupteur de fin de course et interrupteur de limite | |
4 | Moteur hydraulique | Moteur Siemens | ||
5 | Moteur principal | Moteur Siemens | ||
6 | Interrupteur à pédale | KACON Corée du Sud | ||
7 | Système hydraulique | Bosch Rexroth Allemagne | ||
8 | Pompe à huile | SUNNY États-Unis | ||
9 | Roulement | WFD Chine | ||
10 | Bague d’étanchéité | PARKER-Amérique | ||
11 | Raccord de tube d’huile | Connecteur de boîtier | ||
12 | Rouleau de travail | Acier allié 42CrMo | ||
13 | Transducteur | OMRON Japon | ||
14 | Moules pour tube rond | Fabriqué par JUGAO | En option | |
15 | Avertissement de température élevée de l’huile | þ Oui |
| |
16 | Protection contre la haute pression d’huile | þ Oui |
| |
17 | Protection contre la surcharge du moteur | þ Oui |
| |
18 | Protection contre les fuites électriques | þ Oui |
| |
19 | Relais de sécurité | þ Oui |
| |
20 | Surveillance et valves redondantes | þ Oui |
| |
21 | Norme de sécurité | þCE ¨CSA þNR-12 ¨OSHA | ||
PIÈCES DE RECHANGE ET OUTILS SPÉCIAUX
Accessoire | ||||
1 | GB801-2011 | Boulon M16X500 | Pièce | 4 |
2 | GB7160-2016 | Écrous M16 | Pièce | 4 |
3 | GB610-2014 | Clé du coffret électrique | Pièce | 1 |
4 | GB568-2018 | Commande au pied | Pièce | 1 |
Pièces de rechange | ||||
5 | GB689-2018 | Joint torique | Pièce | 17 |
6 | GB638-2018 | Joint combiné | Pièce | 16 |
LISTE DES DOCUMENTS D’ACCOMPAGNEMENT :
Document | |||
1 | Notice d’utilisation | Copier | 1 |
2 | Certification CE | Copier | 1 |
3 | Liste de colisage/Facture commerciale (certificat d’origine) | Copier | 1 |
4 | Contrôle conforme | Copier | 1 |
PIÈCES EN OPTION
- Moules pour tube rond
DÉTAILS DES PRODUITS
FLUX DE PRODUCTION
EXPÉDITION
COOPÉRATION MONDIALE
GARANTIE :
3 ANS
