Presse plieuse hydraulique pour profilés W24Y-6
Presse plieuse hydraulique pour profilés W24Y-6

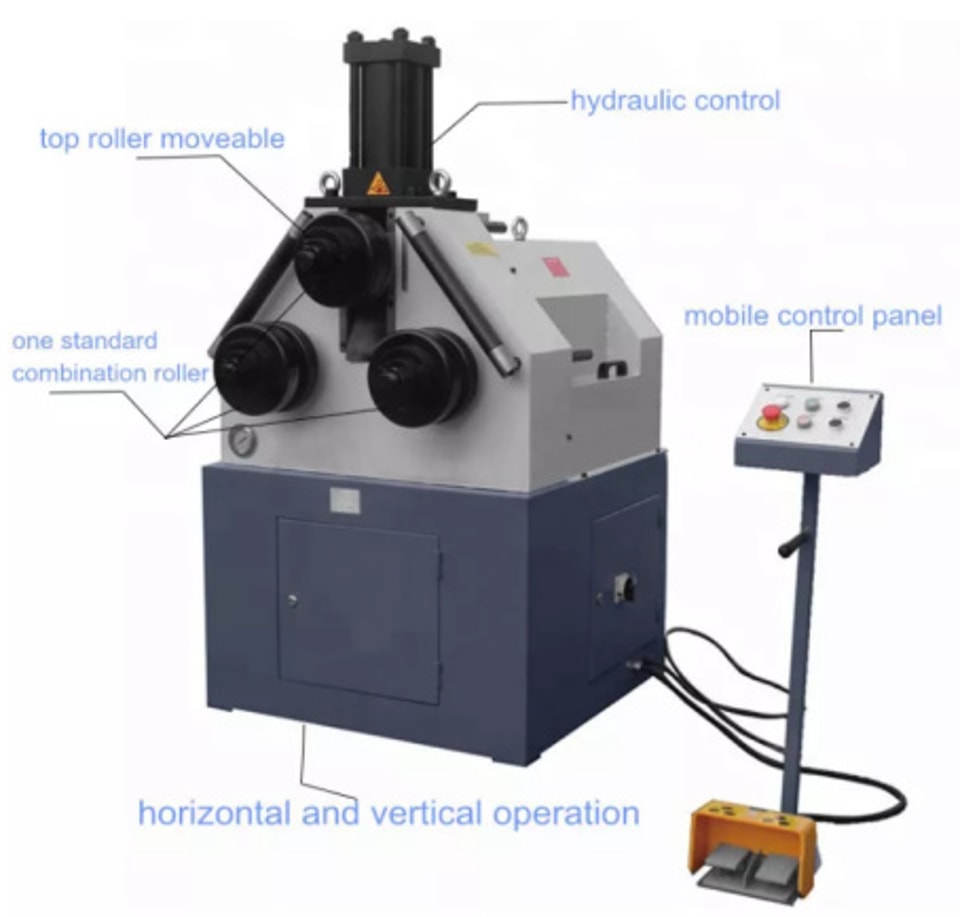

Caractéristiques structurelles principales
1. Les rouleaux inférieurs peuvent être déplacés par moteur et les rouleaux supérieurs par système hydraulique.
2. La machine permet d’obtenir des profilés de meilleure qualité en modifiant l’écartement entre les rouleaux.
3. La machine est dotée d’une structure en acier de haute qualité, d’un arbre trempé et de rouleaux standards trempés.
4. La machine peut être réalisée en version horizontale ou verticale.
5. L’interrupteur à pédale permet la mise en marche et l’arrêt, pour une utilisation facile.
6. La machine convient à la production moyenne et à la production de masse ; la vitesse est rapide et l’efficacité élevée.
Application
Elle peut traiter divers profilés métalliques, tels que l’acier d’angle, l’acier plat, l’acier rond et d’autres profilés de section.
Exemple présenté
Paramètres techniques
N° | Nom | DONNÉES | UNITÉ | REMARQUES | |
1 | Diamètre du rouleau | 65 | mm |
| |
2 | Vitesse de laminage | 9 | m/min |
| |
3 | Moteur principal | 2.2 | kW |
| |
4 | Pression maximale de service du système hydraulique | 25 | MPa |
| |
5 | Dimension hors tout | Longueur | 1300 | mm |
|
Largeur | 1200 | mm |
| ||
Hauteur | 1800 | mm |
| ||
6 | Poids | 1000 | kg | ||

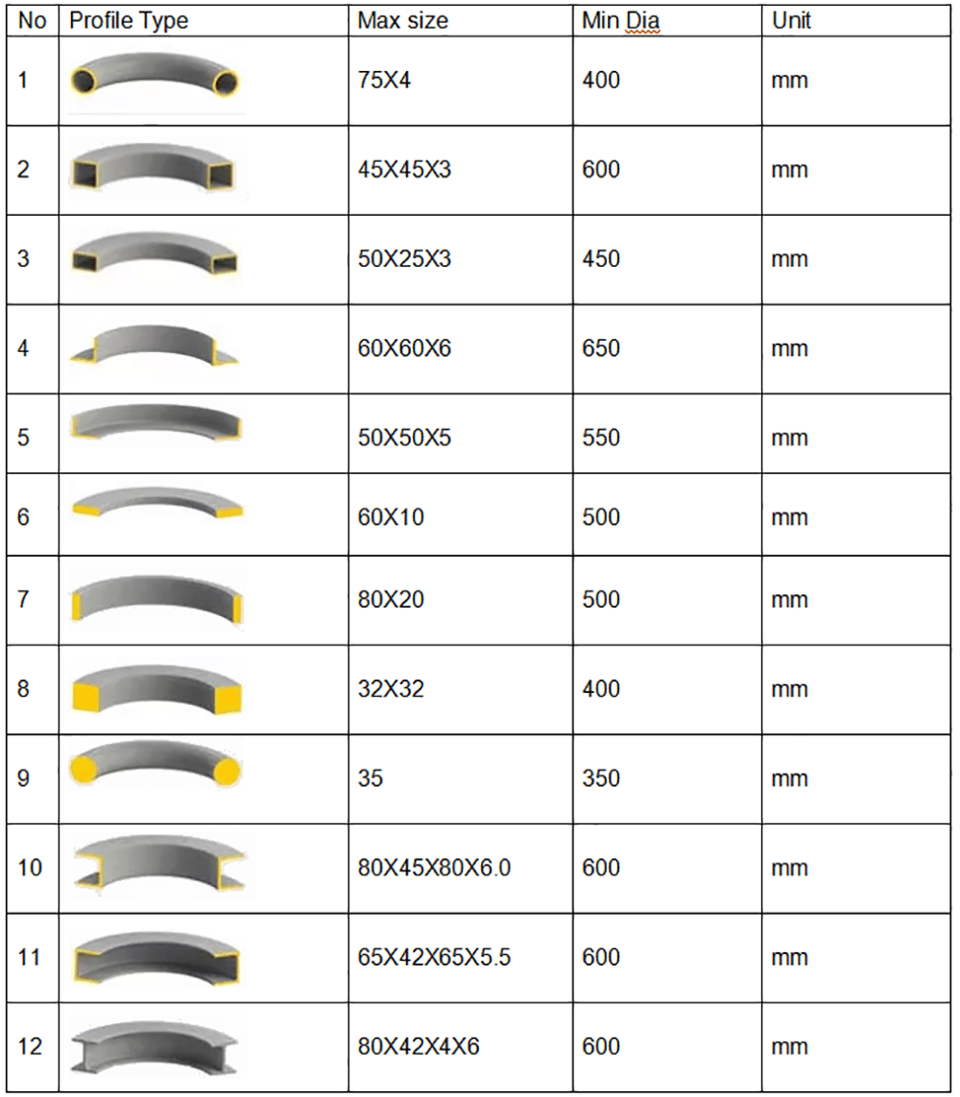

Capacité
Liste des marques des accessoires
N° | Nom | Modèle/Fabricant | Autres | Configuration |
1 | Contrôleur | Bouton | Standard | |
2 | Électricité | Schneider Electric, Allemagne | Interrupteur de fin de course et interrupteur de limite | |
3 | Moteur principal | Moteur Siemens | ||
4 | Interrupteur à pédale | KACON Corée du Sud | ||
5 | Système hydraulique | Bosch Rexroth Allemagne | ||
6 | Pompe à huile | SUNNY États-Unis | ||
7 | Bague d’étanchéité | PARKER-Amérique | ||
8 | Raccord de tube d’huile | Connecteur de boîtier | ||
9 | Rouleau de travail | Acier allié 42CrMo | ||
10 | Transducteur | OMRON Japon | ||
11 | Moules pour tube rond | Fabriqué par JUGAO | En option | |
12 | Norme de sécurité | √ CE CSA √ NR-12 OSHA | ||
PIÈCES DE RECHANGE ET OUTILS SPÉCIAUX
Accessoire | ||||
1 | GB801-2011 | Boulon M16X500 | Pièce | 4 |
2 | GB7160-2016 | Écrous M16 | Pièce | 4 |
3 | GB610-2014 | Clé du coffret électrique | Pièce | 1 |
4 | GB568-2018 | Commande au pied | Pièce | 1 |
Pièces de rechange | ||||
5 | GB689-2018 | Joint torique | Pièce | 17 |
6 | GB638-2018 | Joint combiné | Pièce | 16 |
LISTE DES DOCUMENTS D’ACCOMPAGNEMENT :
Document | |||
1 | Notice d’utilisation | Copier | 1 |
2 | Certification CE | Copier | 1 |
3 | Liste de colisage/Facture commerciale (certificat d’origine) | Copier | 1 |
4 | Contrôle conforme | Copier | 1 |
PIÈCES EN OPTION
- Moules pour tube rond

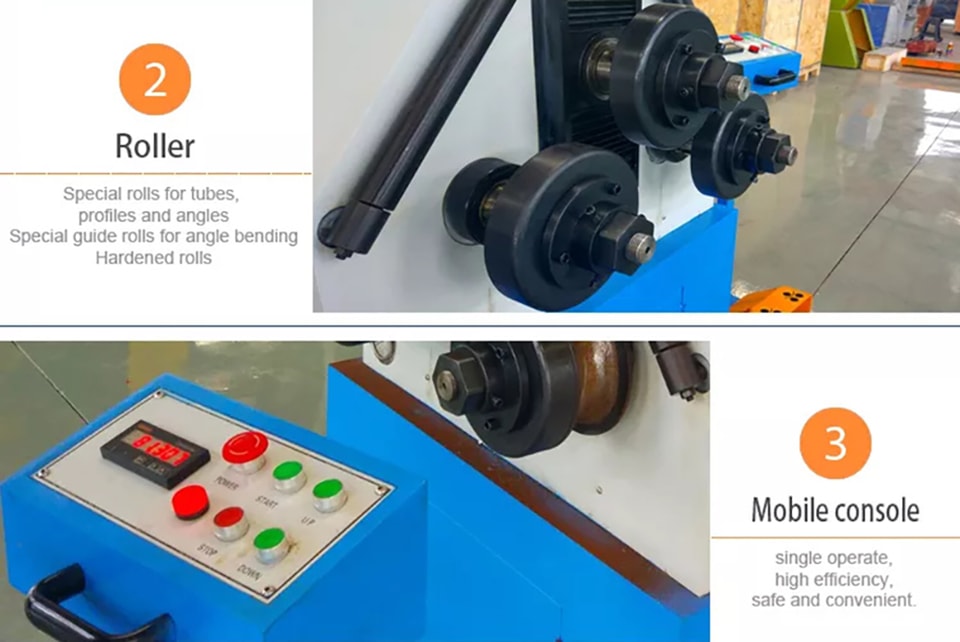

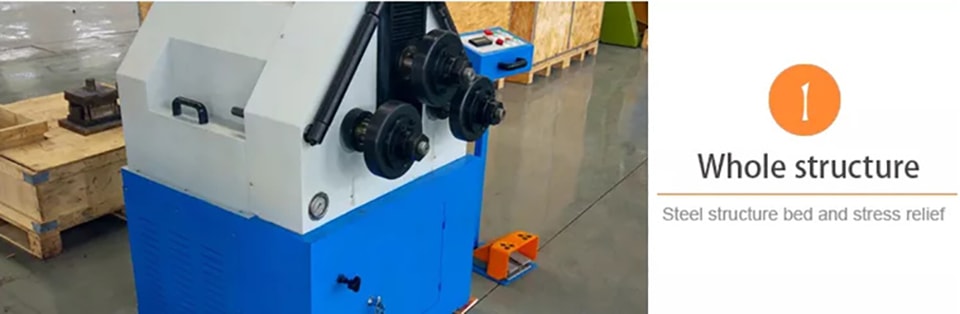

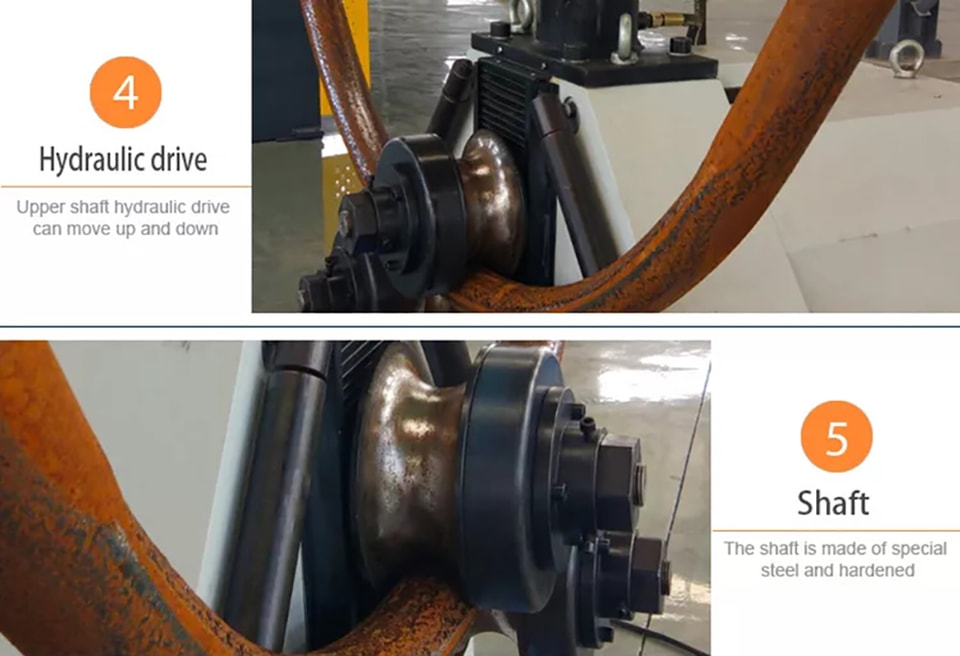

DÉTAILS DU PRODUIT
Présentation des produits
FLUX DE PRODUCTION
EXPÉDITION
COOPÉRATION MONDIALE
GARANTIE :
3 ANS
