Les machines de cintrage de plaques à quatre rouleaux sont des équipements largement utilisés dans le cintrage et l'enroulement des tôles métalliques. Elles peuvent réaliser le pré-cintrage, la mise en forme et l'enroulement des plaques, et sont particulièrement adaptées aux plaques moyennes et épaisses ainsi qu'au traitement d'enroulement de haute précision.

Comparé à machines de cintrage de plaques à trois rouleaux , les machines de cintrage de plaques à quatre rouleaux présentent des avantages tels qu'un haut degré d'automatisation, une opération simple et de petites bordures droites résiduelles.

1. Qu'est-ce qu'une machine de cintrage de plaques à quatre rouleaux ?

définition :

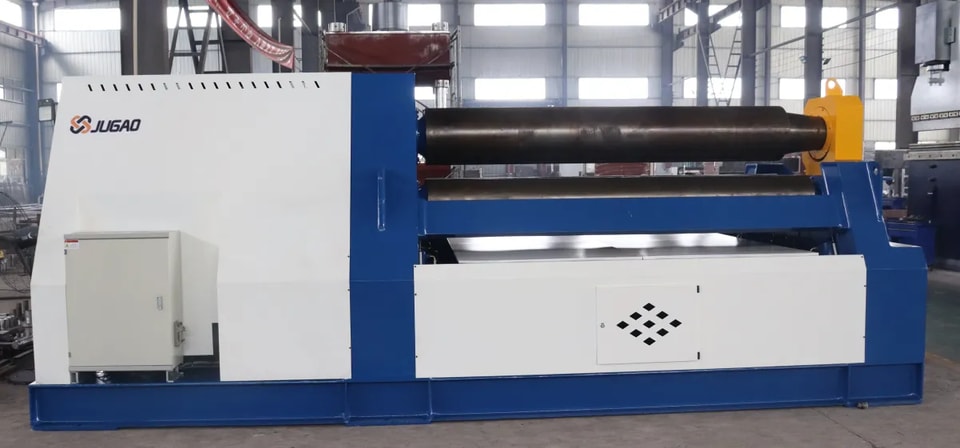

Une machine de cintrage de plaques à quatre rouleaux est un dispositif qui utilise le mouvement coordonné de quatre rouleaux (un rouleau supérieur, un rouleau inférieur et deux rouleaux latéraux) pour serrer, pré-cintrer et enrouler une plaque. Elle peut réaliser en une seule fois le pré-cintrage symétrique et l'enroulement complet de la plaque.

Les machines d'enroulement de plaques à quatre rouleaux sont des équipements mécaniques utilisés pour enrouler des tôles métalliques en formes cylindriques, arc ou autres. Elles sont largement utilisées dans des industries telles que les récipients sous pression, l'énergie éolienne, la construction navale, la pétrochimie et la fabrication de chaudières.

Brève description du principe de fonctionnement :

· Serrage de la plaque : Les rouleaux supérieur et inférieur serrent la plaque.

· Pré-cintrage : En levant un rouleau latéral, une extrémité de la tôle est pressée vers le haut pour réaliser le pré-cintrage (réduction des bords droits).

· Enroulement : Les rouleaux se déplacent de manière coordonnée, et le matériau de la plaque subit une déformation plastique continue sous le support de trois points, étant finalement enroulé selon la courbure requise.

· Déchargement : La pièce formée est déchargée par des dispositifs auxiliaires ou un mécanisme de rotation du rouleau supérieur.

2. Composants structurels d'une machine de cintrage de plaques à quatre rouleaux

La structure de base d'une machine de cintrage de plaques à quatre rouleaux constitue la base de ses fonctions automatiques de pré-cintrage, cintrage et arrondi des plaques. Comparée à une machine de cintrage de plaques à trois rouleaux, la machine à quatre rouleaux ajoute un rouleau auxiliaire (un second rouleau latéral), améliorant considérablement l'efficacité du traitement et la précision du cintrage des plaques. Voici une description des principaux composants structurels et fonctions d'une machine de cintrage de plaques à quatre rouleaux.

1) Rouleau supérieur (rouleau de travail supérieur)

Emplacement :

Situé au sommet du centre du cadre.

Fonction :

Le rouleau moteur fait tourner la tôle via un système de transmission.

Une force primaire de pliage vers le bas est appliquée au matériau en feuille.

caractéristique :

Généralement alimenté par électricité, il a le plus grand diamètre et peut être levé verticalement selon les besoins.

2) Rouleau inférieur (rouleau de travail inférieur)

Emplacement :

Situé en bas, parallèle au rouleau supérieur.

Fonction :

En tant que rouleau entraîné, il sert à serrer la tôle.

La force de serrage peut être ajustée en le déplaçant vers le haut et vers le bas.

caractéristique :

Il est parfois aussi utilisé comme rouleau moteur. Il sert à serrer et à ajuster la position initiale de la tôle en conjonction avec le rouleau supérieur.

3) Rouleaux gauche et droit (rouleaux latéraux)

Emplacement :

Situés de chaque côté des rouleaux supérieur et inférieur, près du rouleau inférieur.

Fonction :

Mettre en œuvre la fonction de pré-pliage.

Contrôler la trajectoire de pliage et le rayon de formage du matériau en feuille.

caractéristique :

Ils peuvent être levés, abaissés ou balancés indépendamment, et sont généralement contrôlés par un système hydraulique.

Leurs trajectoires de mouvement peuvent être contrôlées par programmation pour réaliser le roulage de différentes formes (cylindres, cônes, etc.).

4) Unité d'entraînement principale

· Elle se compose généralement d'un moteur et d'un réducteur de vitesse.

· Le rouleau supérieur (ou les rouleaux supérieur et inférieur) est directement entraîné pour tourner, provoquant le déplacement du matériau en feuille.

· Assurer une vitesse linéaire constante entre les rouleaux pour améliorer la précision du roulage.

5) Système hydraulique

· Contrôler le levage et le mouvement latéral du rouleau inférieur et des rouleaux latéraux.

· Assure le contrôle de la pression pendant le processus de laminage.

· Il comprend généralement des vérins hydrauliques, des pompes hydrauliques, des groupes de vannes de contrôle, des réservoirs d'huile, etc.

6) Châssis

· Soutient toute la structure de l'appareil.

· Assurer la précision de la position du rouleau et la rigidité globale de l'équipement.

· Construit en acier soudé robuste ou en pièces moulées, garantissant une forte capacité de charge.

7) Système de commande numérique

· Utilisé pour contrôler le mouvement et les réglages des paramètres des différents composants de la machine à rouler les plaques.

· Il est généralement équipé d'un automate programmable (PLC), d'un écran tactile et d'une interface homme-machine (IHM).

· Il permet un contrôle automatisé et prend en charge les opérations de laminage en plusieurs étapes.

8) Dispositifs auxiliaires (optionnels)

· Dispositifs d'alimentation : tels que plateformes de chargement hydrauliques, etc.

· Dispositifs de déchargement : tels que cadres de support, dispositifs de rouleaux pivotants, etc.

· Dispositifs de sécurité : bouton d'arrêt d'urgence, capot de protection, système de détection de déplacement, etc.

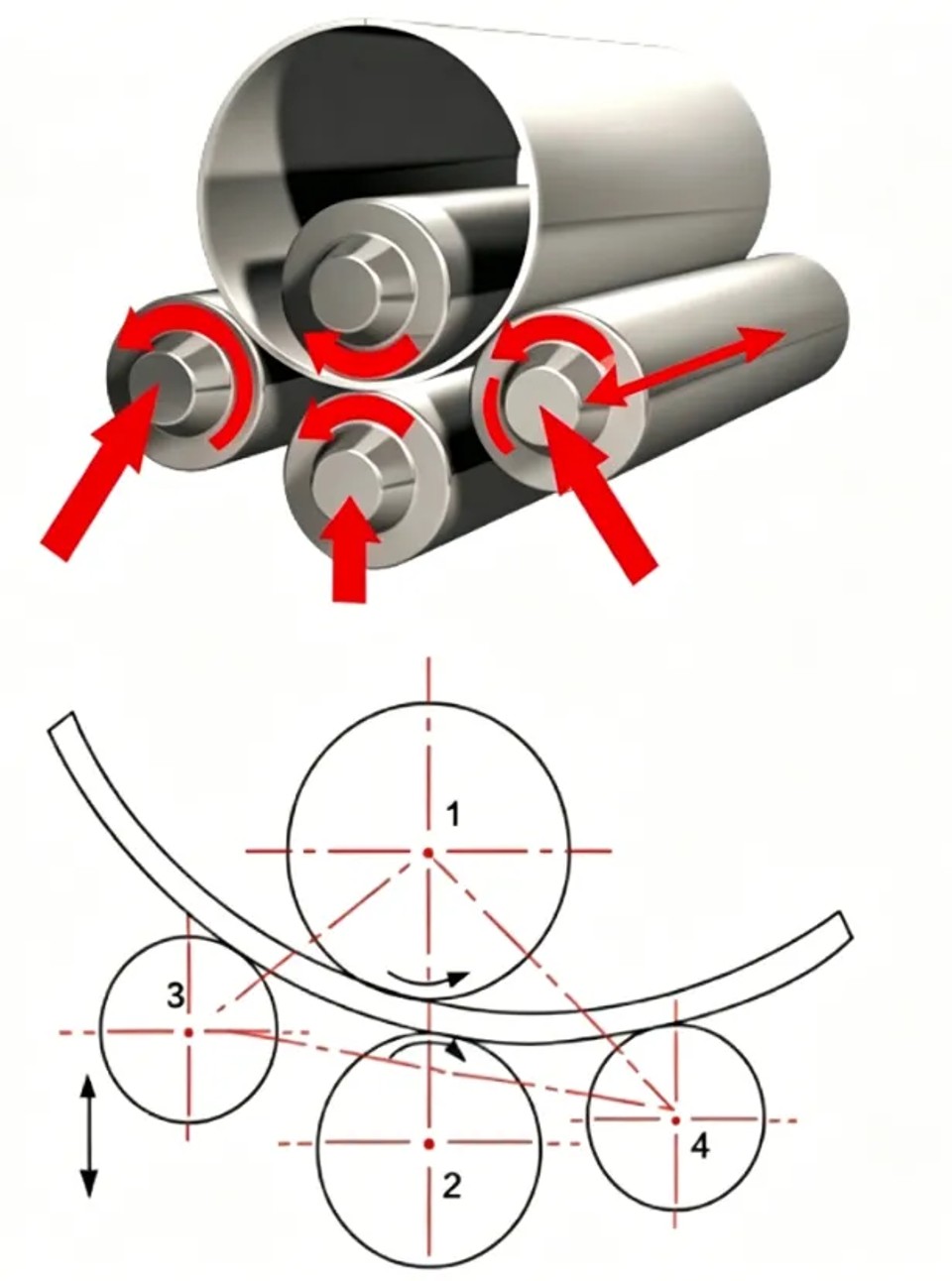

3. Principe de fonctionnement d'une cintreuse à quatre rouleaux

La cintreuse à quatre rouleaux est un équipement avancé de formage de tôle. Son principe de fonctionnement implique l'action coordonnée de quatre rouleaux de travail (rouleau supérieur, rouleau inférieur, rouleau gauche et rouleau droit) pour induire une déformation plastique de la tôle sous pression mécanique et hydraulique, réalisant ainsi un pré-cintrage automatique et un laminage précis. La section suivante analysera en détail son principe de fonctionnement sous les aspects de la structure, du processus, des contraintes et du contrôle.

1) Alimentation du matériau

· Le matériau en feuille est introduit par le côté ou l'avant via la plateforme d'alimentation.

· Après alignement du centre, il est serré et positionné par les rouleaux supérieur et inférieur.

2) Serrage de la tôle

· Le rouleau inférieur monte et presse fermement la tôle sous le rouleau supérieur.

· L'état initial de serrage est formé et il est prêt pour le roulage.

3) Pré-cintrage du matériau en feuille (pour éliminer les bords droits résiduels)

· Soulevez l'un des rouleaux latéraux (comme le rouleau gauche).

· Une extrémité de la tôle est soulevée, formant une force à trois points avec les rouleaux supérieur et inférieur, ce qui provoque un pli partiel (pré-cintrage).

· La tôle est tournée et l'opération est répétée à l'autre extrémité pour obtenir un pré-cintrage aux deux extrémités.

· Cette méthode réduit considérablement les bords droits résiduels et améliore la qualité de formage.

4) Roulage de la tôle

· Les rouleaux latéraux montent progressivement (contrôle de courbure programmable).

· Le matériau en feuille est continuellement roulé en arc ou en cylindre en utilisant une méthode de pliage à trois points.

· Le rouleau d'entraînement pousse continuellement la plaque vers l'avant, formant une section transversale circulaire complète.

5) Déchargement de la tôle

· Après le calandrage, le rouleau supérieur peut être basculé ou déplacé sur le côté.

· La pièce formée est déchargée par un mécanisme auxiliaire hydraulique ou mécanique.

· Le processus suivant de soudage ou d'enroulement peut être effectué directement.

4. Analyse des contraintes d'une machine à rouler à quatre rouleaux

L'analyse des contraintes d'une machine à cintrer les plaques à quatre rouleaux est une partie essentielle pour comprendre son mécanisme de roulage, contrôler la précision et optimiser le processus de formage. L'avantage de la structure à quatre rouleaux en termes de contraintes est qu'elle peut former un système de pliage à trois points plus idéal, contrôlant efficacement le processus de déformation de la plaque et améliorant la qualité du pré-cintrage et du roulage.

1) Points de contrainte principaux de la machine à cintrer les plaques à quatre rouleaux

Pendant le processus de roulage, la tôle est principalement soumise aux forces suivantes :

· Pression du rouleau supérieur : applique la force principale de pliage sur le matériau en feuille, le faisant subir un pliage plastique.

· Force de support du rouleau inférieur : il serre la plaque avec le rouleau supérieur, tout en jouant un rôle de support et de transmission.

· Pression supérieure du rouleau latéral : contrôle la courbure et la précision de la forme lors du pré-pliage et de l'enroulement.

· Friction : elle provient du frottement entre les rouleaux supérieur et inférieur et la plaque, ce qui entraîne le déplacement de la plaque.

· Force de rappel de la plaque : la force de récupération élastique générée après le pliage de la tôle est un facteur important affectant la précision.

2) Analyse des étapes du processus de force

Étape de serrage initiale :

· Le matériau en feuille est placé entre les rouleaux supérieur et inférieur.

· Le rouleau inférieur monte et applique une pression, formant une force de serrage avec le rouleau supérieur, générant une pression normale.

· Le frottement entre les rouleaux supérieur et inférieur contrôle le mouvement de la plaque.

Étape de pré-pliage :

· Un rouleau latéral monte, formant une force à trois points avec les rouleaux supérieur et inférieur.

· Les extrémités de la plaque sont pliées, formant des zones de déformation plastique localisée.

· Le moment de flexion est généré sous l'axe central de l'épaisseur de la plaque, entraînant une distribution asymétrique des contraintes.

Phase de roulage :

· La tôle est soumise à une force entre trois points d'appui (rouleau supérieur + deux rouleaux latéraux).

· Au fur et à mesure de son avancée, elle est comprimée et pliée, formant une courbe continue.

· Le rayon de courbure est déterminé par la position des rouleaux latéraux, et la distribution de la pression doit être uniforme.

Lors du pliage, l'état de contrainte à l'intérieur de la plaque est le suivant :

· La surface supérieure est une surface en traction avec une contrainte positive.

· La surface inférieure est comprimée, et la contrainte est négative.

· La contrainte à l'axe neutre est nulle, donc il y a flexion mais pas d'allongement.

3) Avantages de résistance de la structure à quatre rouleaux

Éléments de comparaison	Presse plieuse à trois rouleaux	Presse plieuse à quatre rouleaux (avantages)
point de support	2 côtés + 1 centre	Structure de moulage véritable à trois points
Stabilité du papier	La plaque glisse facilement	Fixation et serrage stables de la plaque
Précision de roulage	Général	Élevé (ajustement contrôlable du moment de flexion)
Capacité de pré-flexion	Faible	Haute résistance (la structure supporte à la fois la pré-flexion positive et négative)
Contrôle du rebond	Difficile à contrôler avec précision	Compensation programmable + ajustement dynamique

5. Méthodes de contrôle du laminage

Avec le développement de la technologie, les machines à laminer les plaques sont progressivement passées du contrôle manuel/hydraulique traditionnel aux systèmes de commande numérique électronique (NC) et de commande numérique par ordinateur (CNC), atteignant un niveau supérieur de fabrication intelligente. La méthode de contrôle du laminage d'une machine à quatre rouleaux détermine sa précision de formage, son efficacité opérationnelle et son niveau d'automatisation.

1) Contrôle de la position des rouleaux (contrôle du déplacement)

· Contrôler le déplacement de levage et d'abaissement du rouleau supérieur, du rouleau inférieur et des rouleaux latéraux gauche et droit.

· Déterminer le rayon de courbure et la zone de pression du matériau en feuille pendant le processus de formage.

· Le contrôle en boucle fermée est généralement réalisé à l'aide d'une vanne proportionnelle hydraulique et d'un capteur de déplacement.

2) Contrôle de la trajectoire de défilement

· Contrôler la trajectoire de mouvement des rouleaux latéraux (lignes diagonales, courbes).

· Pour réaliser des formes complexes (comme des cylindres coniques) ou un laminage en arcs circulaires multi-segments

· La trajectoire est généralement préprogrammée par le système CNC.

3) Contrôle de serrage

· Contrôler la pression de serrage des rouleaux supérieur et inférieur sur la tôle.

· S'assurer que la plaque ne glisse pas pendant la rotation.

· Ajuster dynamiquement la qualité et l'épaisseur selon les différents matériaux

4) Contrôle de l'entraînement (régulation de la vitesse)

· Contrôler la vitesse de rotation des rouleaux pour assurer un alimentage fluide du matériau.

· Un système de contrôle avancé peut ajuster l'accélération et la décélération pendant le processus de laminage.

· Il est très important de prévenir la déchirure du matériau, la surpression ou les dommages de surface.

5) Contrôle par programme (logique automatique)

Le système de contrôle a prédéfini plusieurs étapes de roulage :

· Positionnement de la plaque

· Serrage automatique

· Pré-pliage de la première extrémité

· Rotation de la plaque

· Pré-pliage de la deuxième extrémité

· Roulage en cercle complet

· Déchargement, etc.

Les utilisateurs n'ont qu'à saisir des paramètres tels que l'épaisseur de la tôle, le matériau et le diamètre du rouleau, et le système ajustera automatiquement la position et le mouvement de chaque rouleau.

6. Avantages de la machine à cintrer les plaques à quatre rouleaux

Les machines à cintrer les plaques à quatre rouleaux sont largement utilisées dans la formation et la fabrication modernes de tôles, principalement en raison des nombreux avantages apportés par leur structure et leur système de contrôle. Comparées aux équipements traditionnels tels que les machines à cintrer les plaques à trois rouleaux et les machines à cintrer symétriques, les machines à quatre rouleaux présentent des avantages significatifs en termes de précision, d'efficacité et de maniabilité.

1) Avantages structurels des machines à cintrer les plaques à quatre rouleaux

· Conception à quatre rouleaux : rouleau supérieur actif + serrage par rouleau inférieur + réglage des rouleaux des deux côtés, ce qui donne une structure plus stable. Supporte l'enroulement symétrique et le pré-pliage asymétrique.

· Le rouleau inférieur fixe la plaque d'impression : La plaque d'impression est toujours sur le rouleau fixe, ce qui la rend moins sujette au glissement et facilite le positionnement ainsi que le contrôle de la précision.

· Pas besoin de retournement : Contrairement aux laminoirs à trois rouleaux, le matériau de la tôle est toujours travaillé du même côté tout au long du processus de roulage, sans nécessité de le retourner.

2) Avantages technologiques et opérationnels

· Moulage en une étape : Le pré-pliage et le roulage peuvent être réalisés dans le même cycle de processus, réduisant la main-d'œuvre et les erreurs de positionnement.

· Forte capacité de pré-pliage aux deux extrémités : Les rouleaux gauche et droit peuvent être levés et abaissés séparément, permettant un pré-pliage précis indépendant aux deux extrémités (avec presque pas de bords droits).

· Adaptable au roulage conique : La trajectoire du rouleau latéral est programmable et réglable, adaptée aux structures non circulaires telles que les cylindres coniques et les ellipses.

· Facile à utiliser : La plupart des machines à cintrer les plaques à quatre rouleaux sont équipées d'un système de commande numérique (NC/CNC), et les utilisateurs n'ont qu'à saisir des paramètres pour les faire fonctionner.

· Large gamme d'épaisseurs de tôles adaptables : Elle peut enrouler diverses tôles métalliques avec des épaisseurs allant de 1 mm à plus de 100 mm (selon le modèle).

· Exigences moindres pour l'opérateur : Comparé aux machines à cintrer à trois rouleaux, il présente une moindre dépendance technique, est plus facile à apprendre pour les débutants et est plus sûr.

3) Avantages de la qualité de moulage

· Plus grande circularité : Le contrôle multi-points de la force est très précis, et la circularité ainsi que la cylindricité du formage par roulage sont meilleures que celles du formage à trois rouleaux.

· Bon contrôle du ressort : La force exercée par le rouleau latéral est continuellement contrôlable, réduisant le retour élastique et améliorant la précision du roulage.

· Bonne qualité de surface : La tôle ne glisse pas facilement, n'a pas besoin d'être retournée, et évite les défauts tels que rayures et plis.

· Alignement des bords plus précis : des bords droits plus petits facilitent les opérations de précision ultérieures telles que le soudage automatique et l'alignement des joints.

4) Avantages en efficacité de production et automatisation

· Système de contrôle entièrement automatique : Prend en charge la programmation NC/CNC, dispose d'une fonction de stockage mémoire, et convient à la production de masse.

· Réduction du temps de traitement : Toutes les étapes sont réalisées en un seul positionnement, réduisant le temps total de traitement de 30 % à 50 %.

· Adapté aux lignes de production automatisées : peut être relié aux systèmes de chargement et déchargement, robots, stations de soudage et autres équipements.

· Prise en charge de la surveillance/diagnostic à distance : Certains appareils haut de gamme peuvent être connectés à Internet pour accéder à l'Internet industriel des objets (IIoT).

5) Comparaison des avantages typiques des machines à cintrer à trois rouleaux

Éléments de comparaison	Presse plieuse à trois rouleaux	Presse plieuse à quatre rouleaux (avantages)
Fonction de pré-cintrage	Nécessite plusieurs retournements, grands bords droits	Pré-cintrage automatique, bord droit extrêmement court (≤1,5 fois l'épaisseur de la tôle)
Mise au point et positionnement	Positionnement basé sur l'expérience manuelle	La tôle est fixée sur le rouleau inférieur et centrée automatiquement.
Efficacité de roulage	De nombreux processus, faible efficacité	Tous les processus de laminage sont réalisés en une seule fois.
Capacité de laminage conique	Les limitations structurelles rendent cela difficile à réaliser.	Trajectoire du rouleau réglable, angle de cône librement contrôlable
Difficulté technique opérationnelle	Niveau de compétence élevé, nécessite des travailleurs qualifiés.	Interface CNC conviviale et discrète, facile à former

7. Comment choisir une cintreuse à quatre rouleaux ?

Choisir une cintreuse à quatre rouleaux est une décision d'investissement cruciale qui impacte directement l'efficacité de la production, la précision du traitement et les capacités de développement à long terme de votre entreprise. Voici un guide systématique et pratique « Suggestions et guide de sélection d'une cintreuse à quatre rouleaux » pour vous aider à faire un choix éclairé basé sur vos besoins réels, évitant ainsi les gaspillages inutiles et les problèmes potentiels.

1) Clarifiez vos exigences d'application

Avant de sélectionner un modèle de machine, vous devez comprendre les caractéristiques de votre pièce et votre méthode de production :

Paramètres clés	Précautions
Épaisseur de la plaque	Plage d'épaisseur maximale/minimale de la plaque à traiter (affecte le diamètre du rouleau supérieur et le système hydraulique)
Largeur de la plaque	La largeur maximale d'usinage détermine la largeur du corps de la machine-outil et les exigences de rigidité.
Type de matériau	Acier au carbone ordinaire, acier inoxydable, alliage d'aluminium, acier résistant à l'usure, etc., influencent la pression et le rayon de formage.
Diamètre minimum du tambour	Diamètre intérieur minimum requis ? Cela concerne la capacité de pliage et l'agencement des rouleaux.
Type de pièce	Pièces cylindriques, coniques, elliptiques, non standard ? Leur impact sur les systèmes de contrôle et la conception de la trajectoire des rouleaux.
Taille du lot	Personnalisation à l'unité ou production de masse ? Déterminer si l'usinage CNC ou les dispositifs de chargement/déchargement automatiques sont nécessaires.

2) Recommandations pour la sélection des paramètres techniques clés

· Diamètre du rouleau supérieur : doit être suffisamment grand pour supporter la force maximale de pliage et éviter la déformation ; influencé par l'épaisseur de la tôle roulée.

· Les diamètres du rouleau inférieur et des rouleaux latéraux affectent la stabilité du serrage et du pliage ; une structure symétrique est préférable.

· Pression du système hydraulique : plus la pression est élevée, plus la capacité de traitement est forte, mais le coût augmente également en conséquence.

· Puissance du moteur : détermine directement la capacité d'entraînement et la vitesse de traitement de la tôle.

· Écartement des rouleaux et disposition des rouleaux : déterminent la qualité de formage et le diamètre minimum des rouleaux. Les rouleaux latéraux excentrés conviennent au roulage conique.

· Méthodes de contrôle : NC convient aux applications conventionnelles, tandis que CNC est adapté aux scénarios complexes et de haute précision.

· Matériaux structurels de la machine : acier moulé haute résistance ou structure soudée utilisée pour garantir une résistance à la déformation à long terme.

3) Recommandations sur la marque et le service après-vente

Choisir un fabricant fiable et un support après-vente complet est essentiel.

· Prioriser les marques reconnues ou les fabricants ayant une bonne réputation dans l'industrie : la qualité de l'équipement est garantie et les composants clés ont une longue durée de vie.

· Inspecter le site d'assemblage et d'essai de l'usine : vérifier l'effet réel de roulage et comprendre l'opérabilité du système de contrôle.

· S'assurer que les fournisseurs fournissent des services d'installation, de mise en service et de formation : réduire le temps de cycle de la machine et améliorer l'efficacité de la production.

· Comprendre le temps de réponse après-vente et le support des pièces : la maintenance rapide est extrêmement importante en cas de dysfonctionnement de l'équipement.

4) Résumé des stratégies de sélection pour les machines à rouleaux à quatre cylindres

Vous pouvez utiliser le tableau ci-dessous pour définir vos besoins et communiquer avec le fabricant :

chose	Données ou description des exigences
Épaisseur maximale de la plaque	Par exemple, acier Q345 de 20mm
Plage de largeur de la plaque	2000 mm
Diamètre intérieur minimum	400 mm
Type de pièce	cylindre + cône
Matériaux de traitement	Acier inoxydable et acier au carbone mélangés
Méthodes de contrôle	CNC ou CNC
Lot ?	Oui, il est recommandé de configurer un dispositif d'alimentation.
Restrictions sur le lieu d'installation	Exigences de largeur/hauteur/capacité portante de la fondation, etc.
