Guide rapide du mode automatique DELEM DA-41T

Si vous souhaitez maîtriser rapidement le mode automatique du DELEM DA-41T, vous êtes au bon endroit. La maîtrise de ce mode est essentielle pour maximiser l’efficacité et la précision de vos opérations de presse plieuse. Le mode automatique du DELEM DA-41T rationalise le processus de pliage en permettant une séquence automatisée et en réduisant le besoin d’intervention manuelle. Dans cet article, je vais vous guider à travers les étapes et fonctionnalités clés qui vous aideront à exploiter pleinement le potentiel du mode automatique du DELEM DA-41T, afin d’augmenter votre productivité et d’obtenir des résultats constants et de haute qualité. Que vous découvriez ce contrôleur ou cherchiez à perfectionner vos compétences, ce guide vous offre les informations pratiques nécessaires pour maîtriser ses fonctions automatiques.

Comprendre la configuration du mode automatique du DELEM DA-41T

Étape 1 : Accéder au mode automatique

Pour commencer, appuyez sur le bouton de navigation pourbasculer le DELEM DA-41T en mode automatique.

Étape 2 : Créer ou modifier un programme de pliage

En mode automatique, vous pouvez créer ou modifier un programme de pliage. Gardez à l’esprit que ce processus dépend de la configuration de la machine. Certains paramètres peuvent ne pas apparaître s’ils ne font pas partie de la configuration de votre machine. Commencez par vous assurer que tous les outils et matériaux nécessaires sont disponibles et programmés à l’avance.

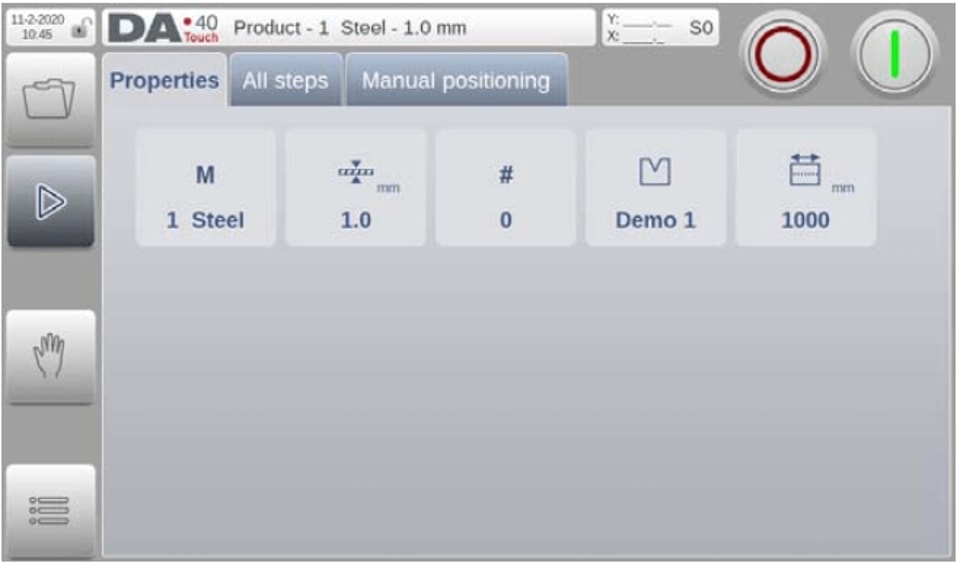

L’onglet « Propriétés » définit les paramètres généraux qui s’appliquent à toutes les étapes du programme.

Numéro de matériauLe matériau de la tôle. 6 types de matériaux sont disponibles. Les propriétés du matériau peuvent être programmées en mode Paramètres.

ÉpaisseurL’épaisseur de la tôle.

Largeur du produitCette valeur est utilisée pour le calcul de la force de pliage.

Compteur de stockPour compter le nombre de produits. Si la valeur programmée est 0, le compteur augmente après chaque produit terminé. Si elle est supérieure à zéro, le compteur décompte. Lorsqu’il atteint 0, la commande s’arrête. Le compteur de stock sera réinitialisé à la valeur initialement programmée lorsque l’on appuie sur « start ».

ID de matriceLe nom (ID) de la matrice sélectionnée, utilisée pour ce produit.

Étapes détaillées de programmation

Programmation des étapes de pliage

Chaque programme de pliage peut comporter de 1 à 25 étapes :

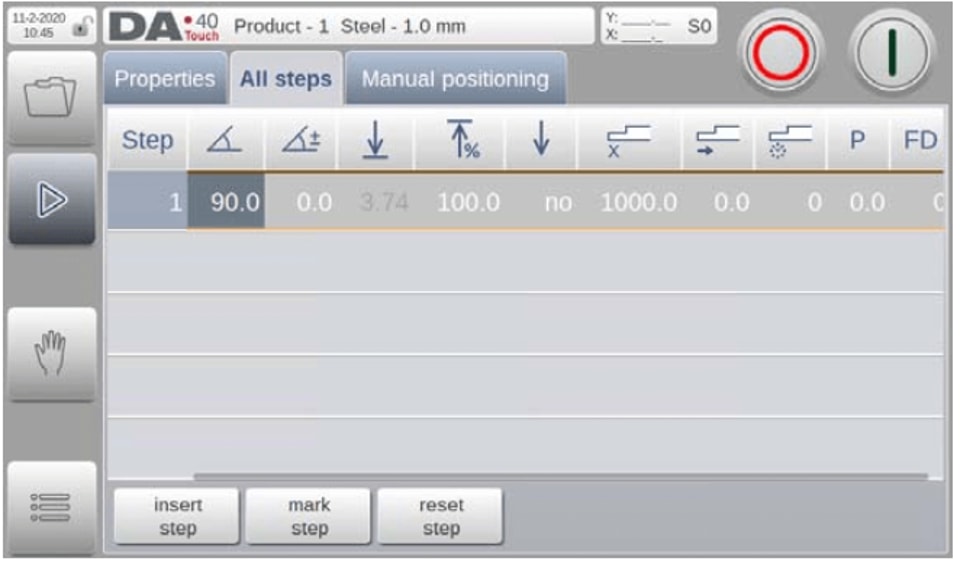

1. Accédez à l’onglet « Toutes les étapes » pour définir les paramètres de chaque étape.

2. Commencez par saisir les valeurs dans les champs prévus. Ajustez les réglages automatiques si nécessaire.

3. Utilisez la fonction de déplacement panoramique pour afficher d’autres paramètres si votre écran est encombré.

4. Vous aurez la flexibilité d’ajouter, de supprimer ou de réorganiser les étapes selon vos besoins.

Voici comment insérer, déplacer et supprimer des étapes dans un programme de pliage :

l Insérer une étapePour ajouter une nouvelle étape, sélectionnez le numéro de l’étape après laquelle vous souhaitez insérer la nouvelle étape. Si vous l’ajoutez à la fin, choisissez la dernière étape. Appuyez sur la touche logicielle « insérer une étape » ; une copie de l’étape sélectionnée sera insérée, et le curseur se déplacera automatiquement vers cette nouvelle étape.

l Marquer et déplacer/échanger une étapeSélectionnez l’étape que vous souhaitez déplacer ou échanger. Appuyez sur la touche logicielle « marquer l’étape », puis choisissez l’étape cible pour le déplacement ou l’échange. Utilisez la touche logicielle « déplacer l’étape » pour déplacer l’étape marquée ou la touche logicielle « échanger les étapes » pour permuter sa position avec l’étape sélectionnée.

l Supprimer une étapePour supprimer une étape, sélectionnez son numéro et appuyez sur la touche logicielle « supprimer l’étape ». L’étape choisie sera supprimée, ce qui fera remonter les étapes suivantes. En mode de sélection de programme, vous pouvez supprimer l’intégralité du programme si nécessaire.

En utilisant efficacement ces fonctions en mode automatique DELEM DA-41T, vous pouvez garder vos programmes de pliage organisés et les adapter rapidement aux besoins de production.

Paramètres clés des étapes du programme

En mode automatique DELEM DA-41T, chaque ligne du programme correspond à une étape précise, la première colonne indiquant le numéro de l’étape. Pour chaque étape, plusieurs paramètres peuvent être programmés afin d’optimiser le processus de pliage :

AngleDéfinit l’angle souhaité, à condition qu’un outil ait été programmé.

Correction d’angleAjuste les valeurs de l’axe Y pour affiner l’angle programmé, une correction positive entraînant une position de poutre plus basse.

Profondeur de pliage de l’axe YCela est calculé lorsqu’un angle est défini ; une valeur plus élevée indique une position de poutre plus profonde.

Temps d’ouverture de l’axe Y: Défini en pourcentage du temps d’ouverture maximal après la fin d’un pliage.

Vitesse élevée de l’axe Y: Permet une vitesse de déplacement plus élevée de la poutre pendant le pliage.

Position de l’axe X: Détermine la position de la butée arrière pour chaque pli.

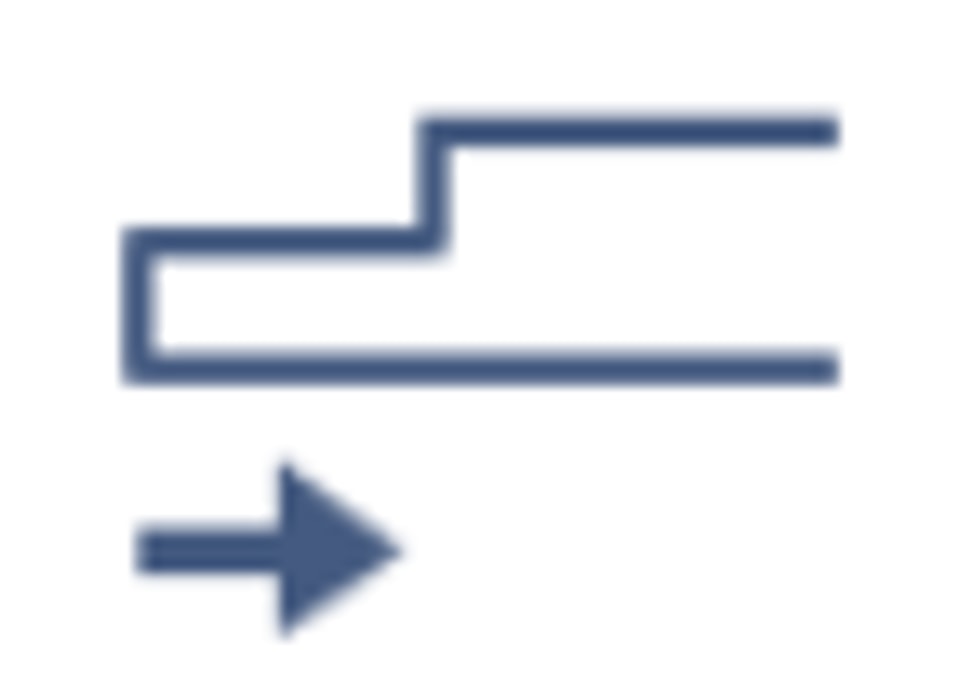

Rétraction de l’axe X: Spécifie la distance de rétraction de la butée arrière.

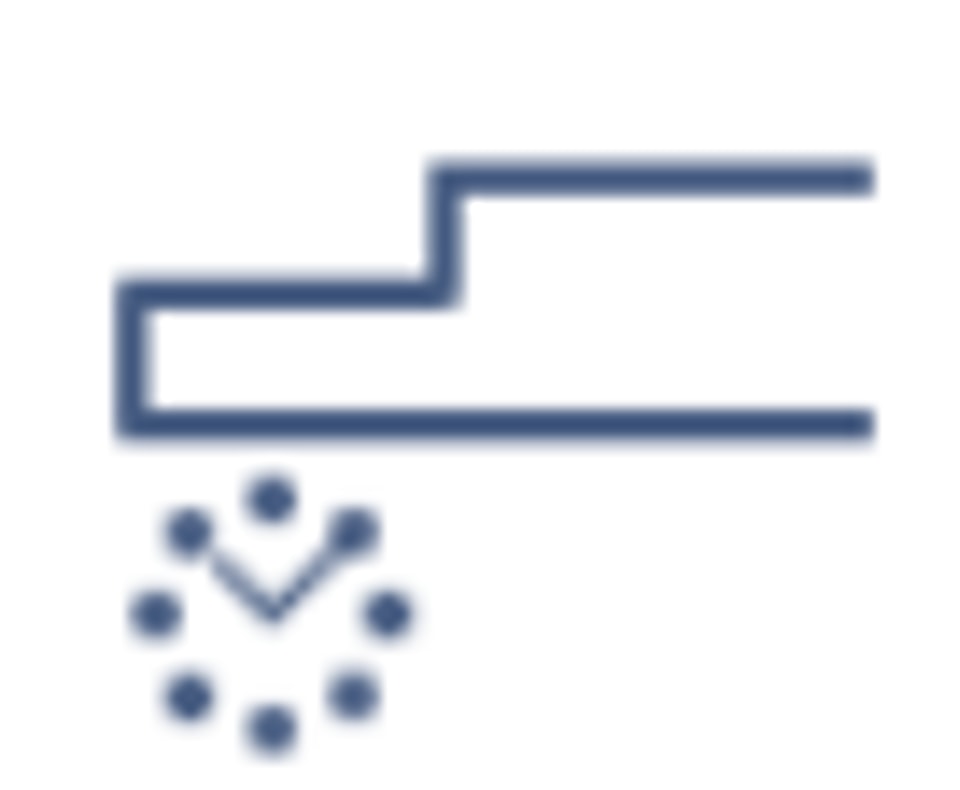

Temps de délai de l’axe X: Introduit un délai en secondes pour l’axe X et l’axe FD après un changement d’étape.

Force de pliage: Calculée automatiquement pour obtenir l’effet de pliage souhaité.

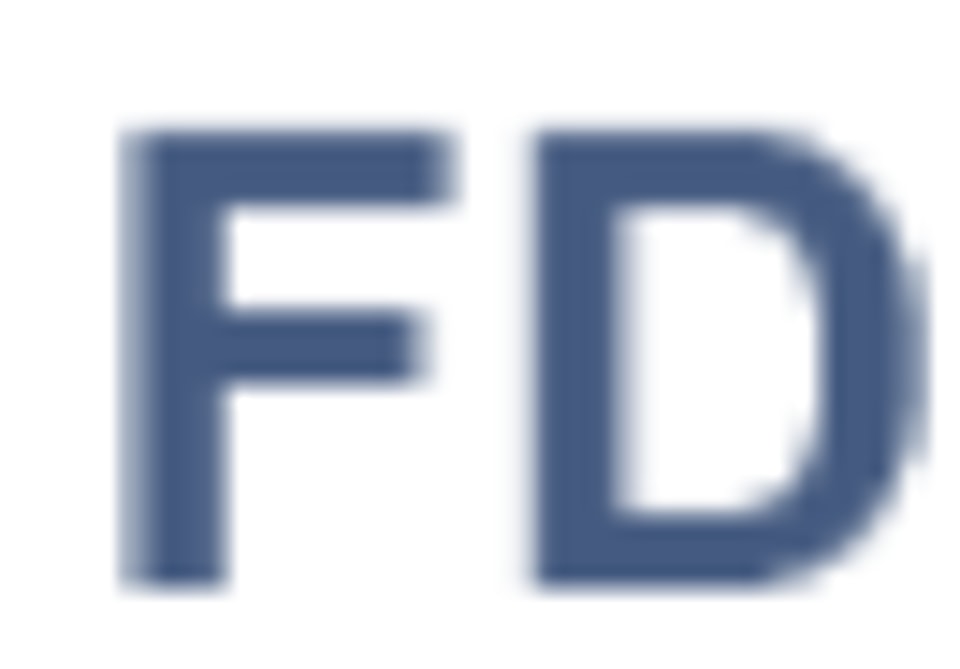

Sortie de fonction: Valeurs binaires configurables pour les sorties numériques, qui varient selon les réglages de la machine et sont nommées FD par défaut.

Ces paramètres permettent un contrôle précis et une personnalisation du processus de pliage, renforçant les capacités du DELEM DA-41T en mode automatique.

Lancement de l’exécution du programme

Une fois que vous avez terminé de programmer toutes les étapes, ou que vous avez sélectionné un programme existant, vous pouvez l’exécuter pour plier les pièces réelles en tôle. Voici un guide simplifié pour l’exécution d’un programme en mode automatique DELEM DA-41T :

l Passer en mode exécution :

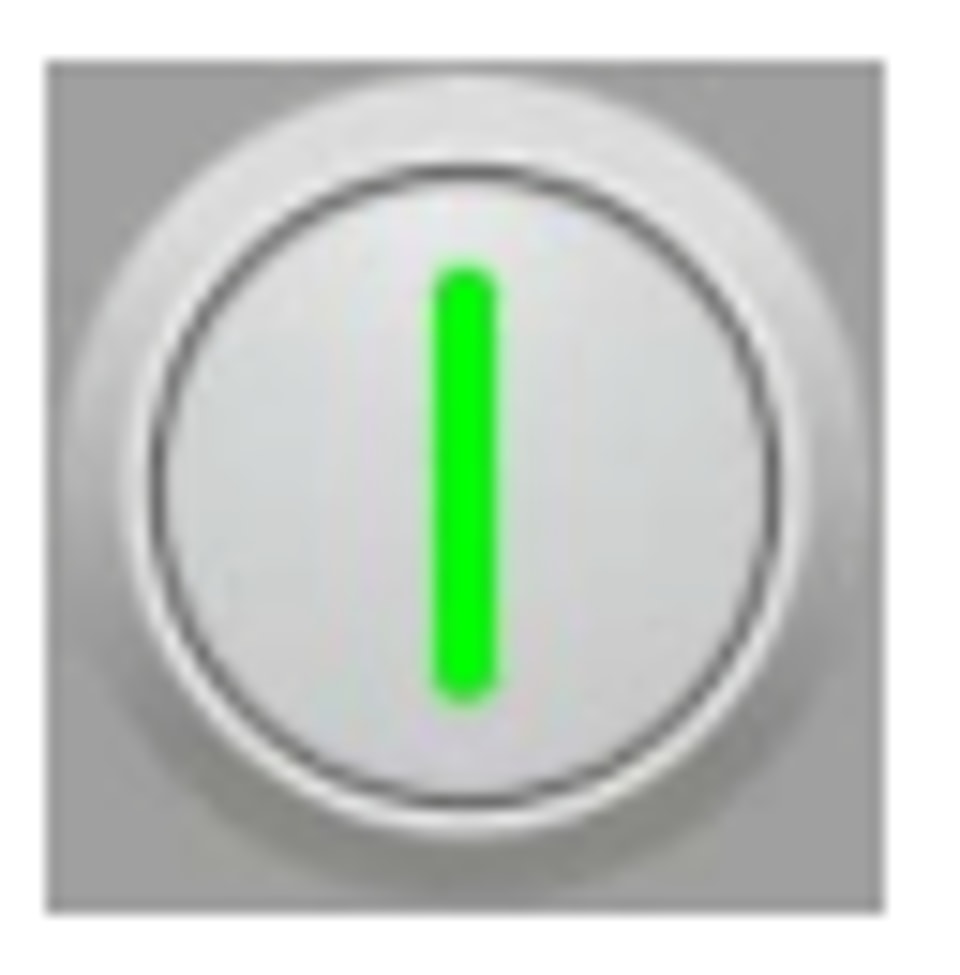

Appuyez sur le bouton vert de démarrage situé dans le coin supérieur droit. Cette action peut être effectuée à la fois dans l’onglet « Propriétés » et dans l’onglet « Toutes les étapes ».

l Démarrage du programme :

Il suffit d’appuyer sur « Start ». La commande commencera à exécuter le programme à partir de l’étape où se trouve le curseur.

l Arrêt de l’exécution du programme :

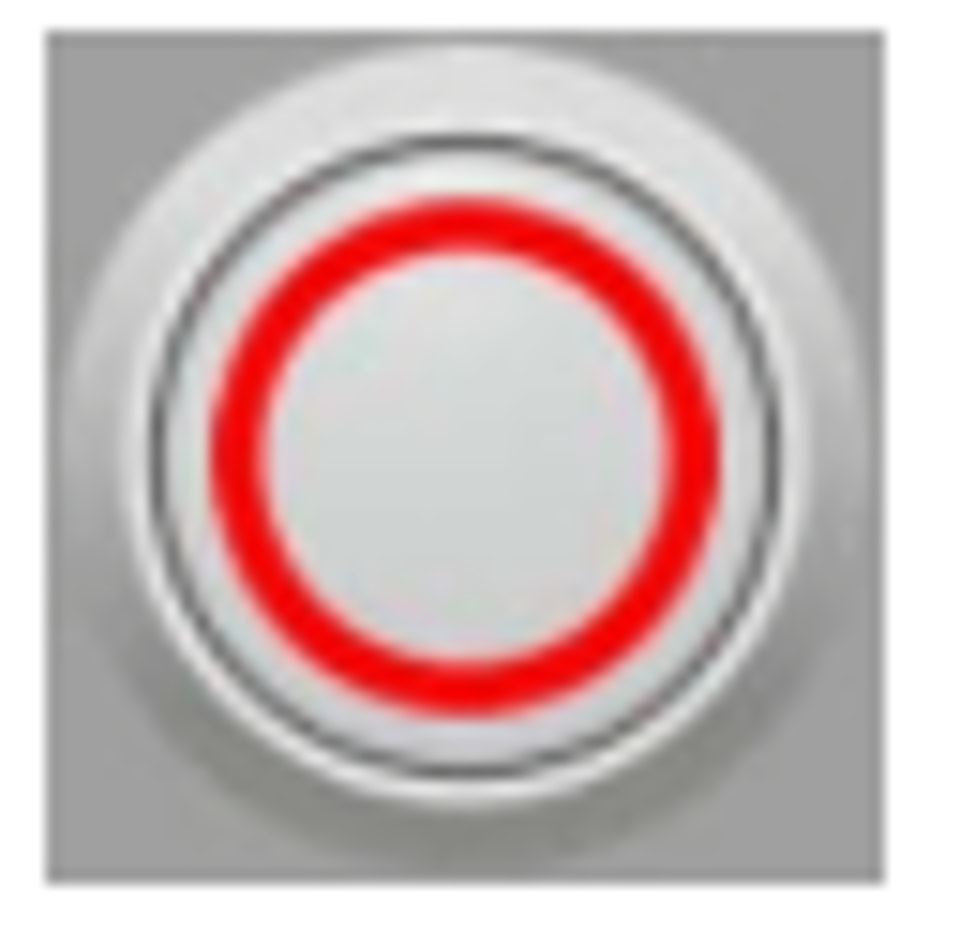

Pour interrompre l’exécution, appuyez sur « Stop » à tout moment.

l Surveillance pendant l’exécution :

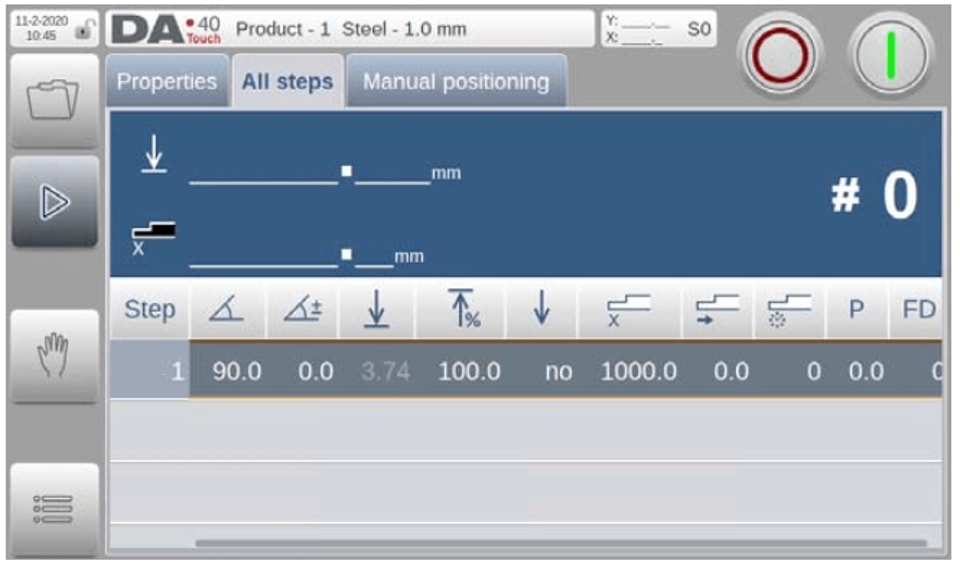

Dans « Toutes les étapes », l’écran met en évidence l’étape active du programme. Affichez les positions réelles des axes Y et X. Surveillez la valeur du compteur de pièces.

l Répétition automatique :

Le programme continuera à se répéter jusqu’à ce que « Stop » soit enfoncé ou que le compteur de pièces (#) atteigne 0.

l Disponibilité de la machine :

Assurez-vous que la machine est prête avant de lancer un programme. Les programmes ne peuvent être exécutés que lorsque la machine indique qu’elle est prête.

Ces étapes vous guideront pour exécuter le programme de manière fluide et efficace en mode automatique DELEM DA-41T.

Positionnement manuel avec DELEM DA-41T

Sur la page « Positionnement manuel », en mode Manuel comme en mode Automatique, un curseur situé en bas de l’écran peut être utilisé pour positionner l’axe.

La distance parcourue avec le curseur détermine la vitesse de l’axe. Lorsque le curseur est relâché, l’axe s’arrête. Les boutons situés à chaque extrémité du curseur peuvent être utilisés pour affiner la position de l’axe. Lors du « déplacement », le signal sonore indique que l’axe est en mouvement.

En suivant ces étapes et en comprenant les composants clés, vous maîtriserez efficacement le mode automatique DELEM DA-41T. Une pratique régulière et la consultation fréquente du manuel renforceront vos compétences et votre confiance dans l’utilisation de ce système de presse plieuse sophistiqué.

Conclusion

Maîtriser le mode automatique DELEM DA-41T est essentiel pour améliorer à la fois l’efficacité et la précision de vos opérations de presse plieuse. En suivant les étapes clés décrites ci-dessus — comme la configuration correcte de la machine, la programmation précise des étapes et l’utilisation efficace du mode diagnostic — vous pourrez utiliser votre presse plieuse en toute confiance. Une surveillance régulière et des ajustements opportuns dans ce mode permettront d’améliorer la qualité de production et de réduire les temps d’arrêt.

Pour aller plus loin, n’hésitez pas à contacter notre équipe d’assistance pour toute question ou pour obtenir des conseils supplémentaires. Nous vous invitons également à explorer notre bibliothèque de documentation complète afin d’approfondir votre compréhension du DELEM DA-41T et des technologies associées. Une bonne connaissance et une application correcte sont essentielles pour exploiter tout le potentiel de votre équipement.
