Comment réaliser la connexion intégrée entre la découpe laser CNC et les autres équipements

Table des matières

1. Avantages de l’intégration des systèmes CNC de découpe laser

2. L’importance de l’intégration des systèmes

3. Objectifs principaux des travaux d’intégration

4. Plan de mise en œuvre étape par étape pour l’intégration CNC de découpe laser

5. Travaux préparatoires avant l’intégration

6. Configuration logicielle pour une connexion fluide du système

7. Solutions aux défauts d’intégration courants

8. Interférences de signal entre appareils

9. Problèmes d’incompatibilité logicielle

10. Problèmes de retard de réponse des équipements

11. Foire aux questions

12. Résumé

Dans la production industrielle moderne, la connexion des équipements CNC de découpe laser avec d’autres équipements de production est devenue un élément indispensable de la montée en gamme de la production. Ce mode d’intégration permet d’exploiter pleinement le potentiel de production et de simplifier les procédures globales d’exploitation. Si vous êtes confronté à des problèmes de connexion entre des machines de découpe laser et des équipements CNC de soutien tels que des bras robotisés et des dispositifs de convoyage des matériaux, ce guide complet vous fournira un ensemble de procédures opérationnelles applicables. L’article passe en revue des méthodes pratiques, analyse les défauts typiques rencontrés au cours du processus de connexion et propose des solutions ciblées. Que vous envisagiez de moderniser une ligne de production existante ou de construire un système d’équipement entièrement nouveau à partir de zéro, vous apprendrez ci-dessous à améliorer la compatibilité des équipements, à réduire les temps d’arrêt de production et à accroître l’efficacité opérationnelle globale.

Avantages de l’intégration des systèmes CNC de découpe laser

L’importance de l’intégration des systèmes

Lorsque les équipements CNC de découpe laser sont reliés à d’autres machines de production, l’ensemble du processus de production peut fonctionner de manière automatisée, ce qui réduit considérablement les interventions manuelles et améliore encore la précision de traitement. Le système intégré prend en charge l’échange de données en temps réel entre tous les équipements, ce qui réduit non seulement efficacement les erreurs d’exploitation, mais raccourcit aussi le cycle global de production.

Objectifs principaux des travaux d’intégration

• Manutention automatisée des matériaux: Reliez les équipements de découpe laser à des robots de chargement automatiques afin d’assurer une production continue sans interruption.

• Gestion logicielle centralisée: Contrôlez plusieurs ensembles d’équipements CNC via une interface d’exploitation unique et unifiée.

• Économies d’énergie et réduction des coûts: Supprimez les étapes d’exploitation redondantes dans le processus de production afin d’optimiser l’utilisation des ressources.

Plan de mise en œuvre étape par étape pour l’intégration CNC de découpe laser

Travaux préparatoires avant l’intégration

Évaluer la compatibilité des équipements

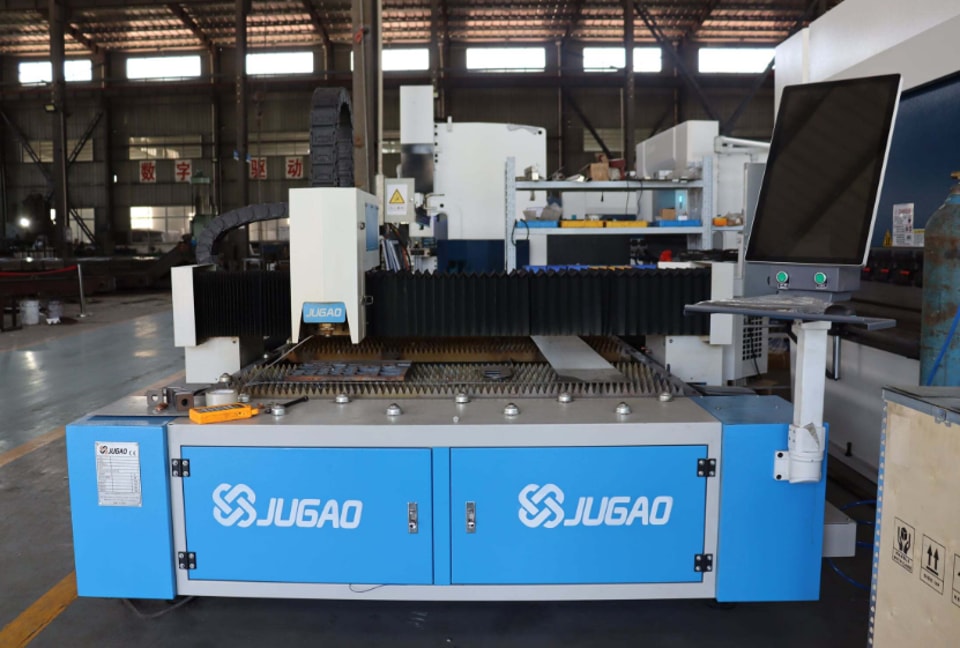

Commencez par vérifier si le système de commande de la machine de découpe laser peut s’adapter à des équipements périphériques tiers. Vous devez confirmer le degré de compatibilité entre le logiciel de commande CNC exclusif (comme le système HLC de JUGAO) et les autres dispositifs. Par ailleurs, vérifiez les protocoles de communication, notamment Ethernet/IP et Modbus, afin de vous assurer qu’ils sont conformes aux normes de fonctionnement du reste des équipements CNC.

Sélectionner des interfaces de communication adaptées

La plupart des équipements laser CNC adoptent des interfaces de connexion courantes telles que RS-232, USB et Ethernet. Pour les lignes de production ayant des exigences d’exploitation élevées, il est recommandé d’adopter des protocoles de communication de niveau industriel comme OPC UA afin de garantir une transmission stable des données entre les différentes machines.

Mettre à niveau le micrologiciel et les logiciels d’application

Un micrologiciel obsolète est une cause majeure d’échec de connexion. Veuillez télécharger et installer les dernières mises à jour du micrologiciel et du logiciel publiées par le fabricant de la machine de découpe laser, et confirmer que le contrôleur CNC peut exécuter normalement les dernières interfaces de programmation d’applications.

Configuration logicielle pour une connexion fluide du système

Réaliser une commande centralisée via un logiciel CAM

Utilisez des logiciels professionnels de CAO/FAO tels qu’AutoCAD et SolidWorks pour générer des codes G applicables à la fois aux machines de découpe laser et aux équipements CNC de soutien. Configurez des programmes de post-traitement universels afin d’éviter les conflits de syntaxe du code pendant le fonctionnement des équipements.

Mettre en place un système de surveillance des données en temps réel

Équipez la ligne de production de capteurs IoT et de systèmes de supervision SCADA pour suivre l’état de fonctionnement des équipements, détecter rapidement les anomalies et réaliser un réglage automatique des paramètres. Par exemple, adaptez la vitesse de fonctionnement de la machine de découpe laser à la vitesse de convoyage du tapis roulant de matériau.

Utiliser des outils de simulation pour tester la connectivité

Effectuez des tests de simulation afin d’identifier à l’avance les éventuels défauts de communication. Des outils de simulation professionnels, notamment FANUC ROBOGUIDE et Siemens NX CAM, peuvent reproduire l’environnement de production réel, ce qui permet d’achever le débogage des équipements avant leur mise en service officielle.

Solutions aux défauts d’intégration courants

Interférences de signal entre appareils

Les signaux électriques générés par les équipements CNC environnants risquent d’interférer avec la transmission normale des signaux des machines de découpe laser. Il est conseillé d’envelopper les câbles de connexion de couches de blindage protectrices, d’assurer une bonne mise à la terre des équipements et d’adopter une communication par fibre optique pour les maillons clés de transmission des données.

Problèmes d’incompatibilité logicielle

Si le système affiche une invite de décalage des axes lors de l’exécution des codes G, ajustez rapidement les paramètres de l’axe rotatif dans le logiciel laser CNC et revérifiez à plusieurs reprises les réglages du système de coordonnées, y compris les modes de coordonnées absolues et incrémentales.

Problèmes de retard de réponse des équipements

Le ralentissement de l’échange de données entre les équipements est généralement causé par la congestion du réseau. Vous pouvez définir des priorités de qualité de service réseau ou mettre en place un réseau industriel dédié indépendant afin d’optimiser l’efficacité de la transmission des données.

Foire aux questions

Peut-on relier d’anciennes machines de découpe laser à de nouveaux équipements CNC ?

Il est possible d’effectuer une connexion adaptée. Vous pouvez utiliser des convertisseurs de protocoles ou des outils logiciels intermédiaires (comme Moxa MGate) pour assurer l’échange de données entre les anciens systèmes d’équipement et les nouveaux contrôleurs CNC.

Quels outils nécessaires sont requis pour l’intégration CNC de la découpe laser ?

L’ensemble du travail nécessite le soutien d’un logiciel de gestion unifiée, de câbles compatibles avec les protocoles de communication, de capteurs IoT et d’outils professionnels de simulation et de débogage.

Comment juger si l’intégration des équipements est réussie ?

Organisez des tests de fonctionnement conjoint pour les machines de découpe laser et les équipements CNC de soutien, par exemple en réalisant la découpe automatique et le transfert automatique des matériaux. Par ailleurs, vérifiez le journal d’erreurs du système et enregistrez les données du cycle de production pour une évaluation complète.

Résumé

L’intégration réussie des équipements CNC de découpe laser avec d’autres machines de production repose sur une planification préalable suffisante, des outils auxiliaires adaptés et des tests de mise en service complets. En suivant les procédures ci-dessus, de l’évaluation de compatibilité au dépannage des pannes, vous pouvez construire un système d’équipements coordonné et interconnecté. Ce mode aidera les entreprises à augmenter leur capacité de production et à réduire leurs coûts d’exploitation. Pour obtenir un avantage dans la concurrence intense du secteur manufacturier, vous pouvez dès maintenant commencer à optimiser le flux de travail des lignes de production de découpe laser.
