Alarme servomoteur sur cintreuse de tubes CNC ? Pas de panique, suivez cette méthode de dépannage.
Alarme servomoteur sur cintreuse de tubes CNC ? Pas de panique, suivez cette méthode de dépannage.

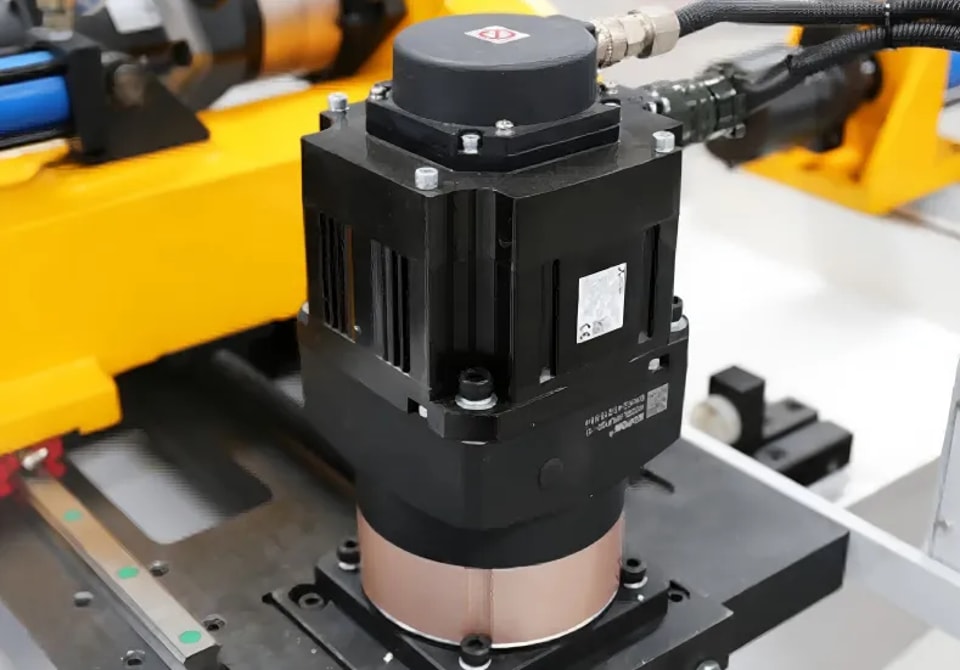

Toute personne qui travaille avec des cintreuses de tubes sait que le plus gros problème des modèles CNC est l’alarme du servomoteur. Une série de codes à l’écran signifie que la machine est à l’arrêt, et tout le projet prend du retard. Cela semble effrayant, mais en réalité, cela se résume à des problèmes dans trois domaines : « charge mécanique, câblage électrique et réglages des paramètres ». Ci-dessous, j’ai rassemblé mon expérience de ces dernières années pour expliquer chaque type d’alarme à tour de rôle.

Étape 1 : Lorsqu’une alarme se produit, notez le code.
Les codes d’alarme sont comme le « dossier médical » de l’équipement ; les noter incorrectement revient à prescrire le mauvais médicament. Quelle que soit la marque du système, veillez à consigner le code d’alarme complet affiché à l’écran, la description de la panne et les conditions de fonctionnement au moment de l’incident (par exemple, quel tube était en cours de cintrage, de quel matériau il s’agissait). Les différents systèmes ont leurs particularités : FANUC signale couramment la surcharge du servomoteur « SRVO-414 », Siemens affiche souvent le contrôle de contour « 25201 », et Mitsubishi possède des codes tels que « AL.E6 » et « AL.16 ». Noter le code est la première étape ; vous pouvez ensuite le retrouver dans le manuel ou en effectuant une recherche en ligne.
Étape 2 : Alarme de surcharge (la plus courante, représentant 60 à 70 % des cas)
Si la surface du moteur est très chaude et que le variateur affiche des codes tels que « OL » ou « AL.50 », il s’agit très probablement d’une surcharge. La cause est le plus souvent mécanique : lubrification insuffisante du rail de guidage, vis mère grippée, courroie de synchronisation trop tendue ou mauvais alignement du moule. Faites tourner l’arbre à la main pour sentir la résistance. Une autre possibilité est que le temps d’accélération/décélération soit réglé trop court, ce qui entraîne un courant instantané excessif du moteur, interprété à tort comme une surcharge. Solution : commencez par vérifier la lubrification des composants de transmission, puis essayez d’augmenter de manière appropriée le temps d’accélération/décélération dans les paramètres du variateur.
Étape 3 : Alarme d’encodeur (la précision de l’angle en dépend)
Si le variateur signale « AL.16 » (Mitsubishi), « Encoder Error » ou « 25000 » (Siemens), ou si l’angle est décentré ou que le moteur vibre excessivement, il s’agit en principe d’un problème de liaison avec l’encodeur. Cela se produit généralement dans les cas suivants : connecteurs d’encodeur desserrés ou infiltrations d’eau ou d’huile, câbles de blindage endommagés ou rupture interne du câble au niveau des coudes. Les servovariateurs Delta sont particulièrement sujets aux problèmes, notamment au niveau du pont redresseur et de la boucle de retour de l’encodeur. Vous pouvez connecter directement une résistance en parallèle pour tester si le retour est normal. Solution : débranchez puis rebranchez et nettoyez les connecteurs, et vérifiez si le câble est plié ou endommagé. Lors du dépannage de ce type de panne, veillez à distinguer les problèmes logiciels des problèmes matériels ; la méthode de l’élimination reste la plus fiable pour localiser la panne.
Étape 4 : Problèmes de tension d’alimentation ou de câblage

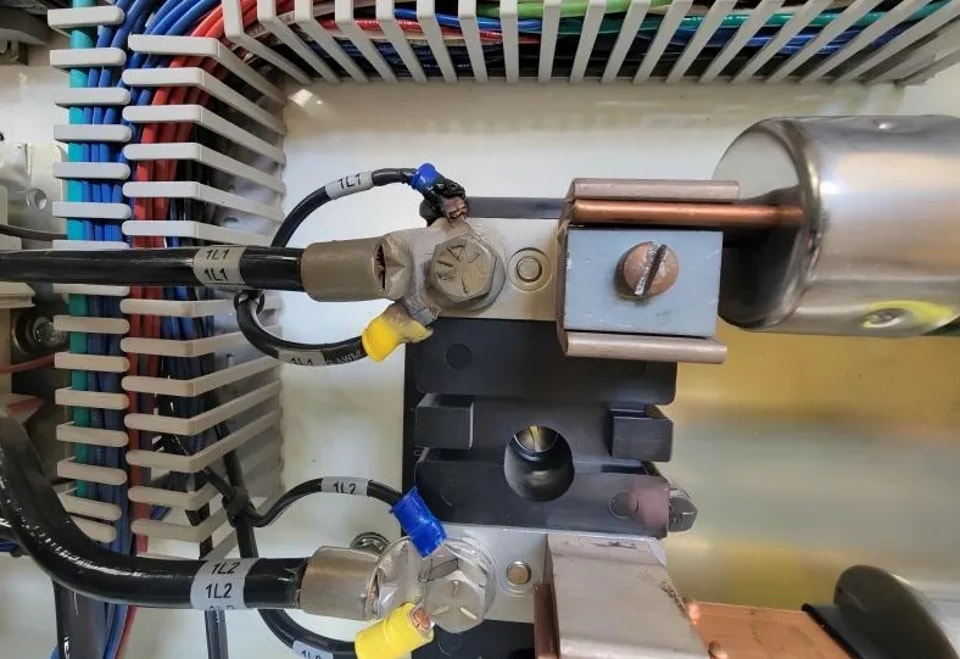

Si l’appareil déclenche une alarme immédiatement à la mise sous tension, ou si le moteur ne réagit pas du tout, commencez par vérifier l’alimentation. Utilisez un multimètre pour mesurer la tension d’entrée (les fluctuations doivent rester dans±10 %), vérifiez si la tension du bus DC du variateur est conforme, et confirmez si le disjoncteur a déclenché. Lorsque plusieurs servovariateurs déclenchent une alarme simultanément, il est très probable que l’alimentation principale présente une perte de phase ou une sous-tension. Si une seule axe déclenche une alarme, concentrez-vous sur les lignes d’alimentation (U, V, W) et les lignes d’encodeur de cet axe, en vérifiant les infiltrations d’eau dans les connecteurs et les broches tordues.

Étape 5 : Défaillance de communication
Si l’écran affiche « AL.E6 » (Mitsubishi) ou une erreur de communication « AL.16 », cela est généralement dû à un mauvais contact du câblage ou à des paramètres manquants. Dépannage : débranchez puis resserrez le câble de communication, restaurez le programme PLC de sauvegarde et vérifiez le numéro de station ainsi que les réglages de débit en bauds dans le variateur. Si les interférences sont importantes, des câbles blindés doivent être utilisés pour les lignes de signal, et la couche de blindage doit être mise à la terre à une extrémité du variateur. La fixation du câble est également cruciale ; il doit être solidement fixé à un point fixe afin de réduire au minimum les contraintes de flexion.
Étape 6 : Alarmes causées par les fins de course ou les interférences
Une alarme peut se déclencher si un axe appuie contre un fin de course dur, s’il y a une collision entre des pièces mécaniques ou si la porte de sécurité n’est pas correctement fermée. Commencez par vérifier visuellement la position de chaque axe. S’il appuie contre un fin de course, déplacez-le dans le sens opposé pour le dégager ; s’il n’appuie pas contre un fin de course, vérifiez si le signal du fin de course lui-même est normal.
Séquence pratique de dépannage (commencer par l’hypothèse la plus probable) :
① Coupez l’alimentation pendant 5 minutes puis redémarrez : certaines fausses alarmes disparaîtront automatiquement.
②Vérifiez l’alimentation et le circuit d’arrêt d’urgence : les pertes de phase ou les erreurs d’arrêt d’urgence représentent une grande partie des fausses alarmes.
③Confirmez les lignes d’encodeur et d’alimentation : débranchez puis rebranchez les connecteurs pour mesurer la continuité.
④Éliminez les problèmes de charge mécanique et de lubrification : faites tourner le moteur à la main pour vérifier s’il y a un blocage.
⑤Vérifiez les réglages des paramètres du variateur : portez une attention particulière aux temps d’accélération/décélération, aux rapports de transmission électroniques et aux valeurs de limitation de couple.
⑥Échangez des pièces de rechange pour vérification : remplacez les variateurs ou moteurs du même modèle pour localiser rapidement les pannes matérielles.
Logique fondamentale de dépannage : si l’alarme persiste après avoir retiré un axe servo, on peut généralement écarter la défaillance de cet axe. Continuez à utiliser cette méthode pour retirer les autres axes servo jusqu’à ce que l’alarme disparaisse. Cela permet d’identifier précisément l’axe défectueux, puis d’utiliser les méthodes décrites précédemment pour vérifier son variateur, son encodeur, son moteur, ses câbles et les facteurs externes.
Habitudes de maintenance courante et de prévention des alarmes
Vérifiez chaque mois le ventilateur de refroidissement du moteur et nettoyez la poussière en surface ; tous les six mois, à l’arrêt, essuyez l’intérieur de l’armoire électrique avec un chiffon et nettoyez les connecteurs de l’encodeur ; ouvrez le boîtier du variateur et utilisez un aspirateur ou une brosse douce pour enlever la poussière de la carte électronique—les environnements industriels sont complexes, et de nombreuses alarmes sont causées par des courts-circuits dus à l’accumulation de poussière. Lors des inspections de routine, vérifiez que la température du moteur et le ventilateur de refroidissement fonctionnent normalement, et utilisez occasionnellement un logiciel de diagnostic pour contrôler le taux de charge afin de suivre la situation. En outre, n’utilisez jamais un marteau pour frapper directement l’arbre du servomoteur afin d’installer ou de retirer l’accouplement, car cela endommagerait l’encodeur de précision situé à l’autre extrémité du moteur.

Les alarmes servo sur les cintreuses de tubes CNC ne sont pas une fatalité. Tant que vous suivez une méthode de dépannage fondée sur « l’enregistrement du code→ l’examen du ressenti de la machine→ la mesure de la tension du circuit principal→ la vérification du câble de retour de l’encodeur→ la vérification des paramètres du système », la cause profonde de la plupart des alarmes peut être identifiée en moins de 30 minutes.
