Erreurs courantes lors de l'utilisation d'une presse plieuse
Erreurs courantes lors de l'utilisation d'une presse plieuse
Les presses plieuses sont essentielles dans la fabrication métallique pour réaliser des plis précis dans la tôle. Cependant, une mauvaise utilisation peut entraîner des défauts, endommager la machine et créer des risques pour la sécurité. Ce document examine les erreurs les plus fréquentes lors de l’utilisation d’une presse plieuse, leurs causes et les bonnes pratiques pour les éviter.
1. Erreurs d’utilisation courantes et solutions

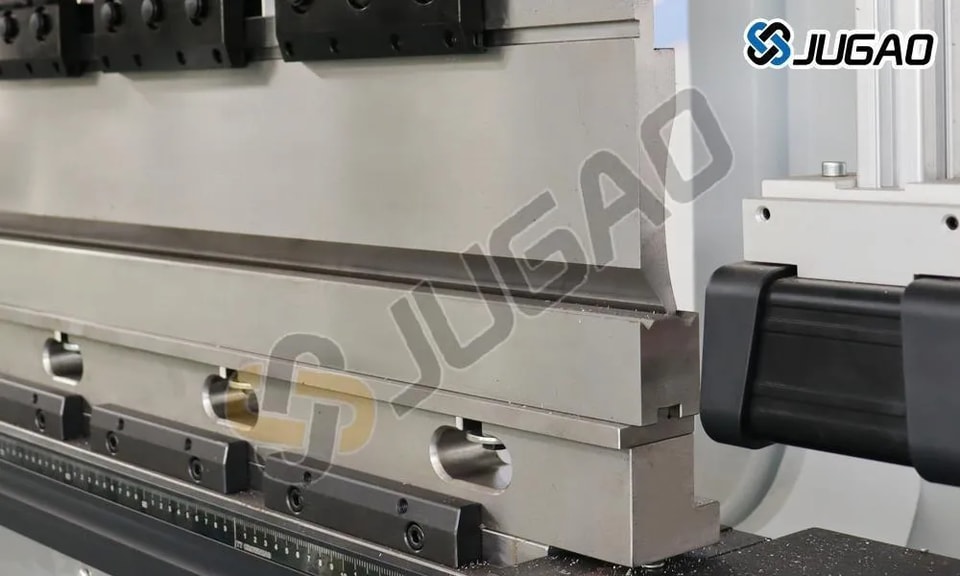

11. Mauvais choix d’outillage
Erreur :
l Utilisation de combinaisons poinçon/matrice incompatibles (ouverture en V, rayon ou tonnage inadaptés).
l Utilisation d’un outillage trop souple pour des matériaux durs (par exemple, des matrices en aluminium pour l’acier inoxydable).
Conséquences :
l Mauvaise précision de pliage, usure excessive des outils ou surcharge de la machine.
Solution :
l Respecter les recommandations du fabricant concernant l’outillage.
l Utiliser une largeur de matrice appropriée :Ouverture de la matrice en V = 6 à 12 × l’épaisseur du matériau (T).
12. Mauvais positionnement du matériau
Erreur :
l Réglage de la butée arrière mal aligné.
l Pression de serrage inégale.
Conséquences :
l Angles de pliage irréguliers, asymétrie de la pièce.
Solution :
l Étalonner régulièrement les butées arrière.
l Utiliser des guides laser ou des systèmes de positionnement CNC.
13. Ignorer le sens du fil du matériau
Erreur :
l Pliage parallèle au sens du fil dans les matériaux anisotropes (par exemple, l’acier laminé).
Conséquences :
l Fissures, résistance au pliage réduite.
Solution :
l Plier toujours perpendiculairement au sens du fil lorsque cela est possible.
14. Surcharge de la machine
Erreur :
l Dépassement de la capacité de tonnage de la presse plieuse pour les matériaux épais.
Conséquences :
l Déflexion du vérin, dommages au système hydraulique.
Solution :
l Calculer le tonnage requis :
Où :
TS = Résistance à la traction (MPa)
L = Longueur de pliage (mm)
T = Épaisseur du matériau (mm)
V = Ouverture de la matrice (mm)
1.5. Négliger la compensation du retour élastique
Erreur :
l Ne pas tenir compte du retour du matériau après le pliage.
Conséquences :
l Pièces sous-pliées, retouches nécessaires.
Solution :
l Surplier de 1° à 5° (selon le matériau).

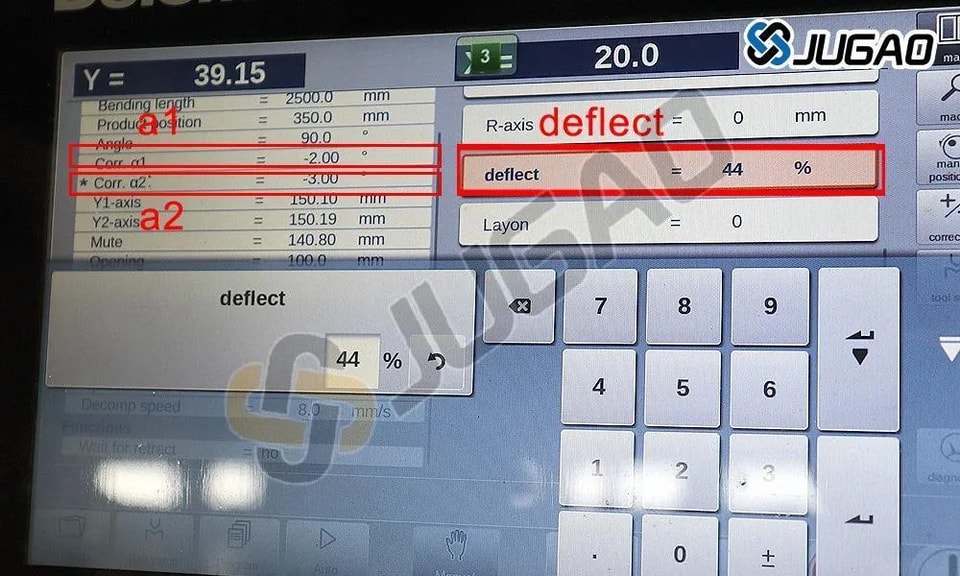

l Utiliser une correction d’angle commandée par CNC.
1.6. Mauvaises pratiques de lubrification
Erreur :
l Pliage à sec ou utilisation de lubrifiants inadaptés.
Conséquences :
l Surfaces rayées, usure accélérée des outils.
Solution :
l Appliquer des pâtes antifriction (p. ex. disulfure de molybdène).
1.7. Ordre de pliage incorrect
Erreur :
l Réaliser des plis complexes dans un ordre illogique.
Conséquences :
l Interférence avec les outils, brides déformées.
Solution :
l Suivre la règle « de l’intérieur vers l’extérieur » :
1. Plier d’abord les éléments les plus intérieurs.
2. Avancer vers les bords extérieurs.
2. Erreurs liées à la sécurité
2.1. Neutralisation des protections de sécurité
Risque :
l Blessures aux mains dues aux points de pincement.
Prévention :

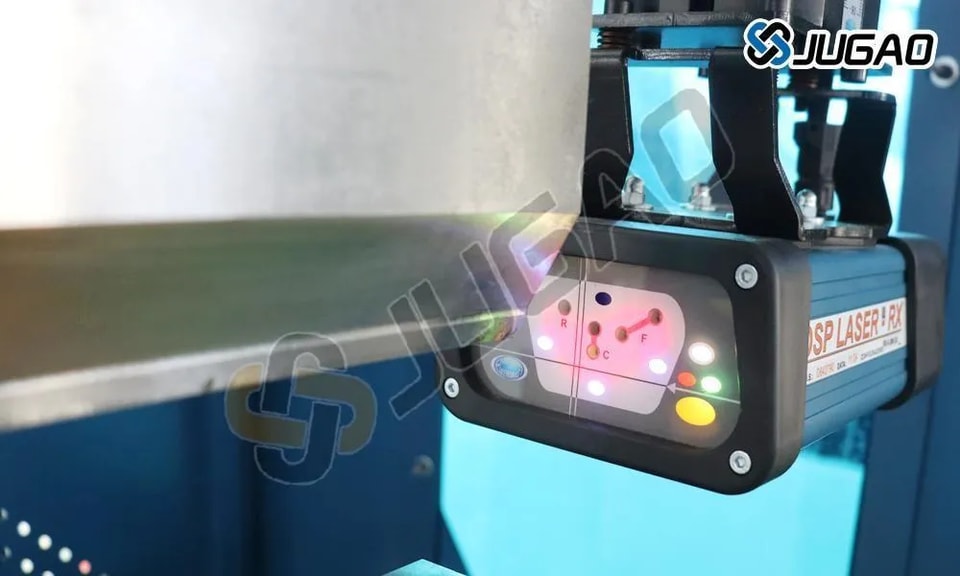

l Ne jamais désactiver les barrières immatérielles / protecteurs de doigts.
2.2. Manutention incorrecte des grandes tôles
Risque :
l Chutes de matériaux, tensions musculaires.
Prévention :
l Utiliser des ventouses de levage ou un pont roulant.
3. Dépannage des défauts
Défaut | Cause probable | Correction |
Fissuration | Rayon trop faible | Augmenter le rayon de pliage |
Plissement | Pression insuffisante | Ajuster le tonnage |
Incohérence d’angle | Outils usés | Remplacer le poinçon / la matrice |
Marques de surface | Matrices sales/endommagées | Nettoyer/polir les outils |
4. Bonnes pratiques pour prévenir les erreurs
l Formation des opérateurs– Remises à niveau régulières en CNC/programmation.
l Maintenance préventive– Vérifier les systèmes hydrauliques et les guides.
l Planification des travaux– Vérifier les simulations CAD/CAM avant la production.
l Contrôles qualité– Inspection du premier article avec des rapporteurs.
5. Conclusion
Éviter les erreurs de pliage courantes exige de comprendre le comportement des matériaux, la physique des outillages et les limites de la machine. La mise en place de flux de travail structurés et de protocoles de sécurité réduit les rebuts tout en maximisant la productivité.
