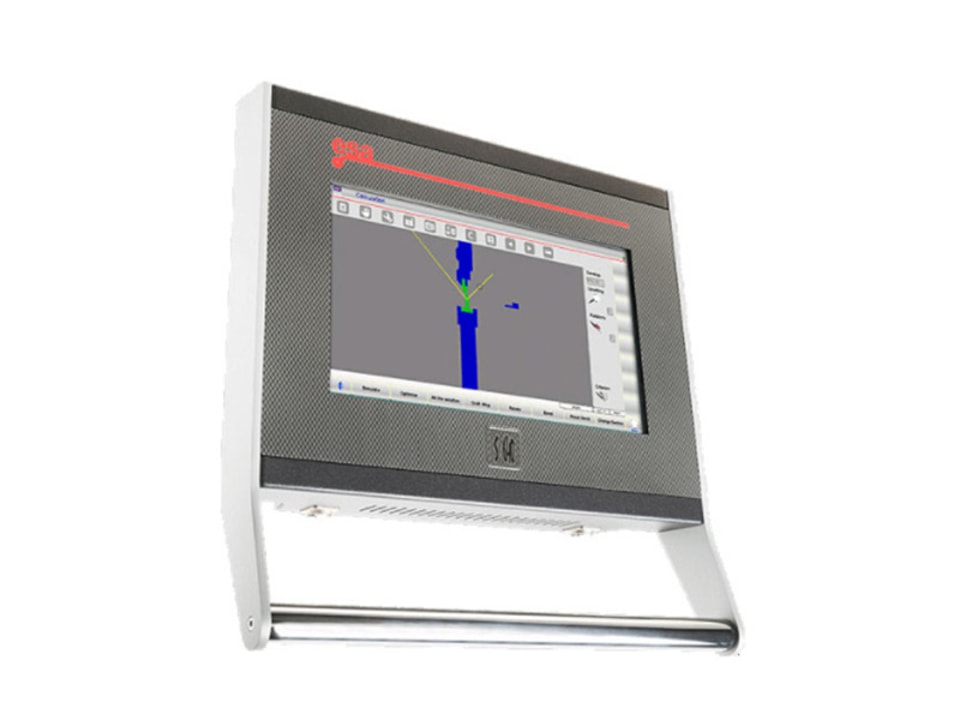

Système CNC graphique 2D ESA S640

Système de machine de pliage CNC

En maîtrisant avec succès la précision et la productivité, la production moderne de tôlerie est inconcevable sans logiciels haute performance. Des algorithmes de commande hautement efficaces optimisent le cycle machine, réduisent le temps de réglage et garantissent une qualité élevée et constante.

Système de commande CNC ESA

Système CNC graphique 2D ESA S640

Des performances haut de gamme pour les machines jusqu’à six axes, avec calcul automatique de la séquence de pliage et base de données matériaux pour la compensation prédictive, sont disponibles en option afin de réduire les pertes de matière.
1. Écran tactile LCD 15 pouces (résistif)
2. Création tactile de pièces graphiques 2D avec séquence automatique
3. De série sur 4 axes, extensible jusqu’à 6 axes max.
4. Calcul automatique de la force de pliage et du bombage.
5. Outils modulables pour chaque pièce ou pli.
6. Correction directe de l’angle, également pour le bombage.
7. Amplificateur intégré pour servovalves et valves de pression proportionnelles.
8. Logiciel gratuit de simulation PC hors ligne.
9. Gestion de machine en tandem (option, jusqu’à 4 machines)
10. Interface Modbus TCP pour SCADA ou MES (option)

APPLICATIONS TYPIQUES

● Presses plieuses conventionnelles (mécaniques et hydrauliques), presses plieuses hydrauliques synchronisées, presses plieuses hydrauliques à simple vérin servo-commandées, presses plieuses à entraînement électrique
● Presses plieuses hydromécaniques, spécifications logicielles de style américain
● Éditeur graphique 2D interactif pour la saisie des données des pièces et des outils
● Affichage graphique 2D du bâti de la machine, de la pièce et des outils
● Identification graphique 2D manuelle de la meilleure séquence de pliage
● Programmation des positions des axes en mode tabulaire avec vérification automatique de la syntaxe, calcul automatique des positions r, z et A ainsi que de la force de pliage et du bombage
● Interface utilisateur de type Windows®
● Programmation hors ligne complète sur un PC standard
● Langage de programmation PLC IEC 61131-3 avec fonctions utilitaires écrites en langage IL ou « C », disponibles pour les fabricants
● Messages d’alarme personnalisables

SPÉCIFICATIONS GÉNÉRALES

● Écran tactile 15” (résolution WSVGA 1366 x 768)
● Logiques intégrées FPGA, montage en surface, fibre optique
● Processeur Via Nano X2 E 1,2 GHz avec 2 Go de RAM
● Disque dur à mémoire silicium (disque flash) pour plus de 30 000 programmes pièce
● 2 ports série RS-232
● 2 ports USB pour clé mémoire
● 1 port Ethernet
● 2 ports CAN open
● Interface à fibre optique
● Réseau local

Compact avec de hautes performances. Écran tactile 15”
Des performances de haut niveau pour des machines jusqu’à six axes. Le grand écran offre un excellent confort à l’opérateur, renforçant les avantages d’une interface graphique complète.
Le calcul automatique de la séquence de pliage et une base de données matière pour la compensation prédictive sont disponibles en option afin de réduire le gaspillage de matière.
Correction de bombage en degrés.
Le bombage dynamique est disponible pour garantir une parfaite linéarité du pliage.
Connexion directe du rapporteur Mitutoyo et du dispositif Anglecheck pour permettre la mesure d’angle en cours de production.
