En tant qu'individu profondément engagé dans le secteur, je discerne fréquemment que la compréhension des lames de cisaillement est impérative pour le fonctionnement optimal des machines. Dans ce discours, 'Lames de cisaillement : Faits essentiels à connaître,' mon objectif est de transmettre des insights critiques concernant ces composants pivots. Je vous guiderai à travers les aspects saillants, allant de leur conception et des considérations matérielles aux stratégies de maintenance, ce qui peut augmenter votre compréhension et application des lames de cisaillement. Peu importe que vous soyez un praticien expérimenté ou un nouveau venu dans le domaine, ce guide est destiné à vous aider à prendre des décisions judicieuses pour vos projets.

Table des matières

• Introduction
• Matériaux
• Procédures
• Opérations de sécurité
• Maintenance
• Applications

Introduction

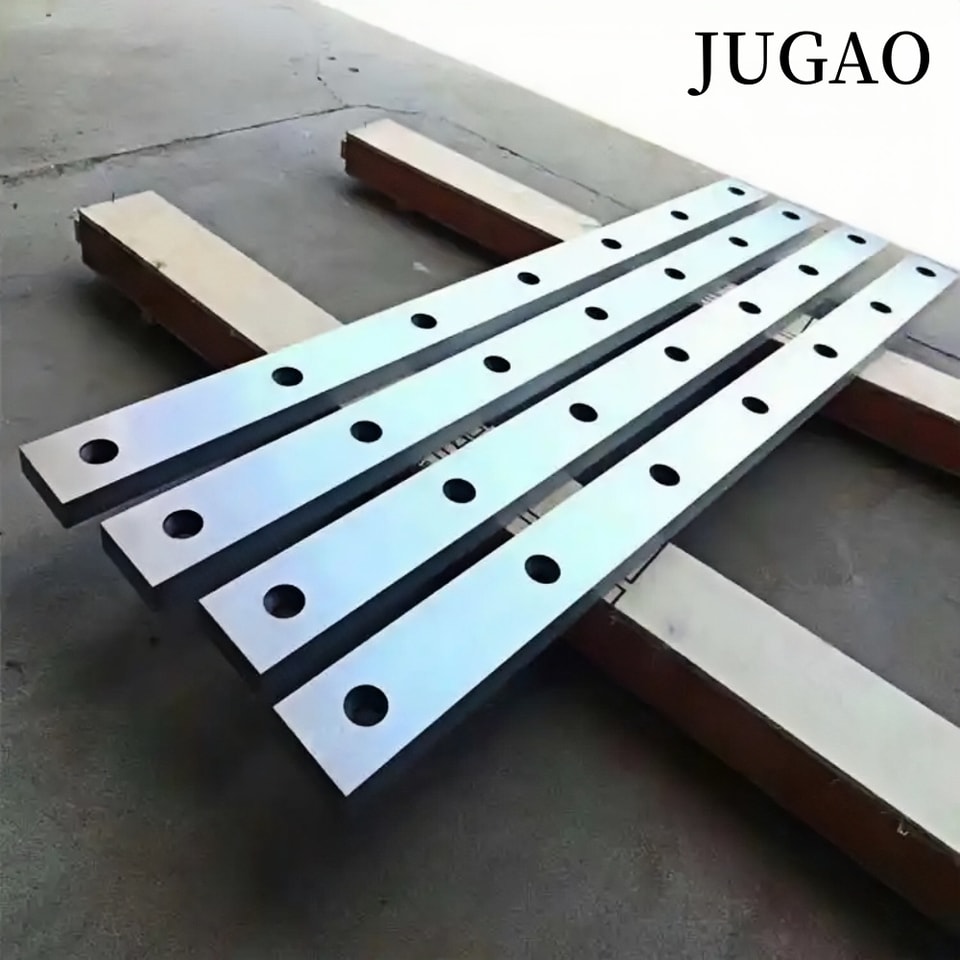

La machine à cisailler utilise généralement des matériaux de lame tels que T10, 9CrSI, 6CrW2Si, Cr12MoV, H13 et divers aciers alliés. Ces machines trouvent une application extensive dans plusieurs secteurs incluant l'industrie légère, l'aviation, la construction navale, la métallurgie, l'instrumentation, les appareils électriques, les produits en acier inoxydable, la construction en structure d'acier et les industries décoratives.

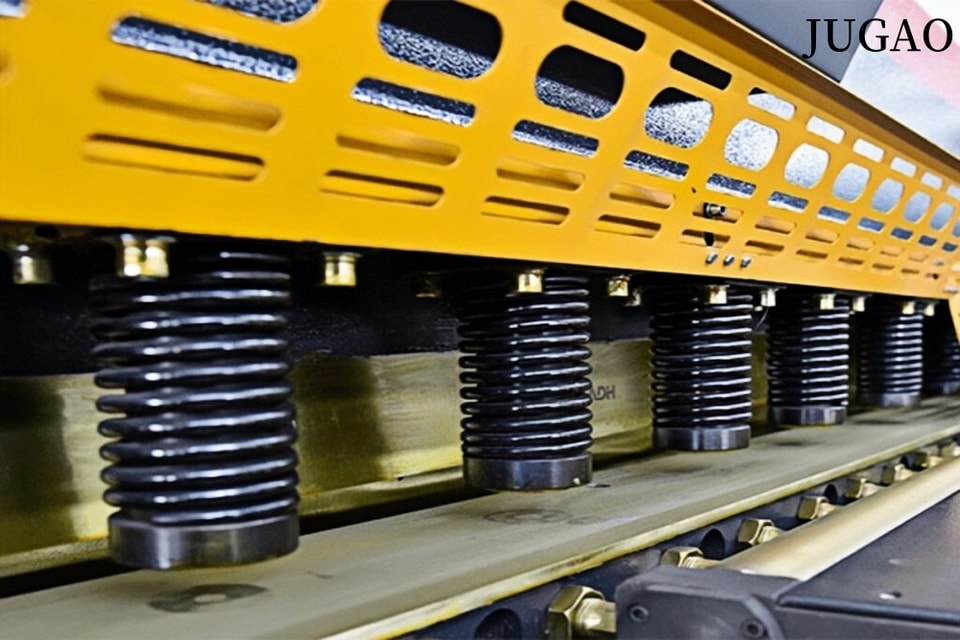

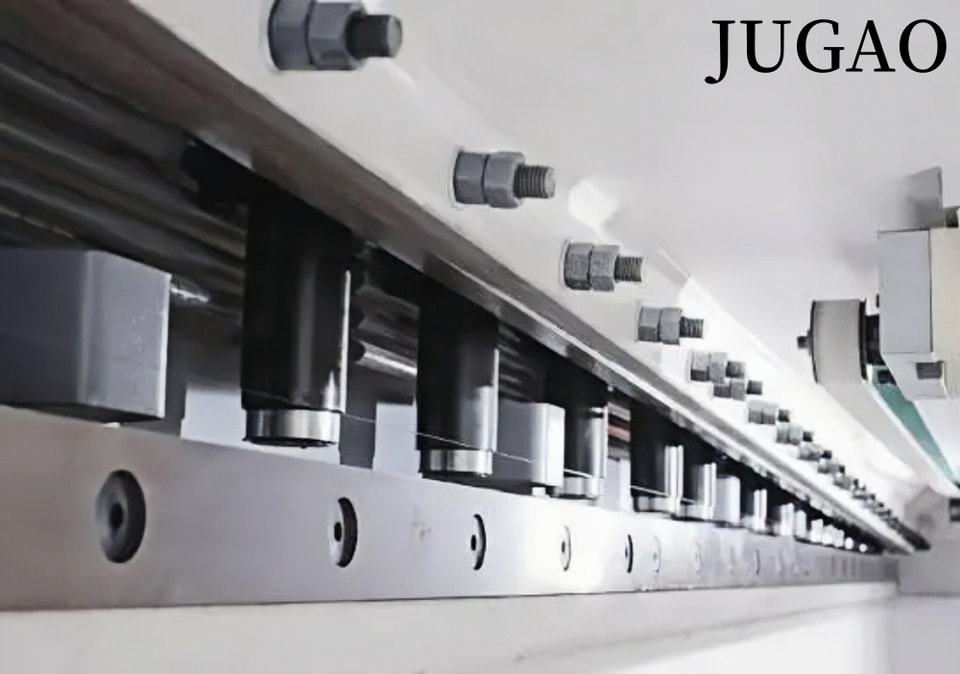

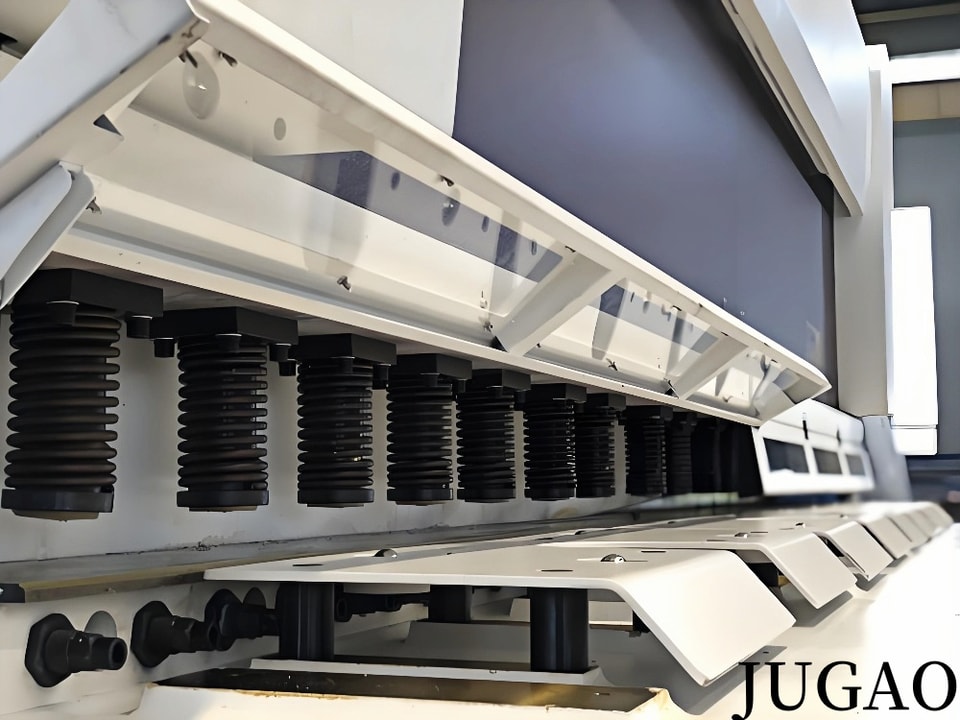

Utilisant une lame supérieure mobile en conjonction avec une lame inférieure fixe, la machine de cisaillement exerce une force de cisaillement sur des feuilles de métal d'épaisseurs variables à travers un écart de lame correctement calibré. Cette action entraîne la séparation des feuilles selon les dimensions souhaitées. En tant que type de machine de forgeage, la machine de cisaillement sert principalement l'industrie de transformation des métaux. Les classifications courantes des machines de cisaillement incluent les modèles à pédale (manuel), mécanique, à balancement hydraulique et à frein hydraulique.

Les machines à cisailler sont fréquemment utilisées pour la coupe de blocs à bords droits. Le processus de cisaillement doit assurer que les surfaces coupées des feuilles répondent aux exigences de rectitude et de parallélisme, tout en minimisant la distorsion des feuilles pour obtenir un produit final de haute qualité.

Matériau

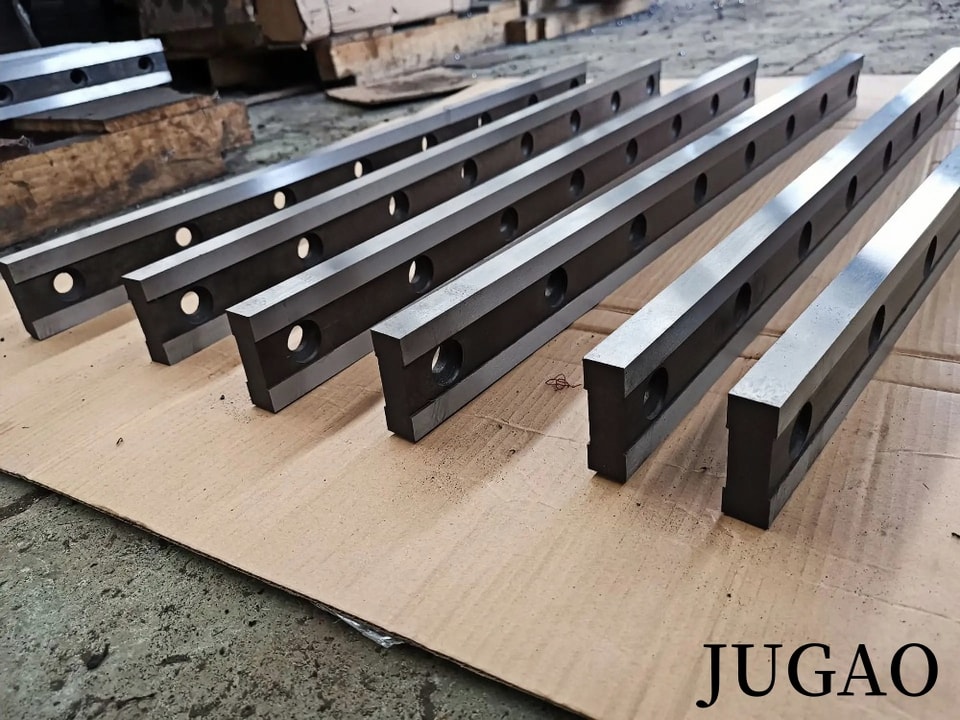

La sélection des matériaux pour les lames de cisaillement englobe trois catégories principales : l'acier à outils lié au carbone, l'acier à outils faiblement allié et l'acier à outils allié.

1.Acier à outils lié au carbone : Typiquement, l'acier lié au carbone englobe des matériaux tels que les aciers 65, 75, T8, T10, parmi d'autres. La dureté de traitement thermique des lames fabriquées à partir de ces matériaux varie de HRC57-59 degrés, les rendant appropriées pour le traitement des plaques laminées à froid standard en faible teneur en carbone et des plaques A3 communes. La caractéristique de ce matériau d'être économique et d'offrir un prix de produit raisonnable est particulièrement avantageuse lors du recyclage et de la coupe des déchets matériels.

2.Acier à outils faiblement allié : Les matériaux couramment utilisés pour les lames en acier à outils faiblement allié incluent 6Crw2sI, Cr5Mo1V, 9CrSi et Cr12MoV. La dureté de traitement thermique de ces lames se situe dans la gamme HRC58-62 degrés, les rendant particulièrement adaptées pour couper l'acier inoxydable, les plaques laminées à chaud et les plaques moyennes à épaisses.

3.Acier outil allié: Les matériaux de lame de cisaillement en acier outil allié comprennent 4Cr5MoSiV1 (H13K), 7Cr7Mo2V2Si9 (LD), W6Mo5Cr4V2 (6542), H13, et d'autres. Les lames fabriquées à partir de ces matériaux sont utilisées pour les billettes d'acier laminées à chaud et pour la coupe à chaud des plaques d'acier moyennes et épaisses. Notamment, ces matériaux présentent une résistance élevée à la température et sont moins sujets au recuit, ce qui les rend adaptés aux processus de laminage à chaud et de cisaillement à chaud dans les usines sidérurgiques.

Instructions

1.Démarrer la machine à cisailler pour plusieurs cycles à vide pour vérifier son fonctionnement normal et effectuer des coupes tests de différentes épaisseurs, du fin au épais. S'assurer que l'opérateur est bien familiarisé avec la performance des lames de la machine à cisailler hydraulique guillotine.

2.Ajuster l'écart des lames selon l'épaisseur de la plaque pendant les essais de coupe. Ne pas ajuster l'écart correspondant des lames peut compromettre leur durabilité.

3.Activer l'interrupteur du manomètre pendant l'opération de coupe et surveiller la lecture de la pression d'huile. La pression ne doit pas dépasser 20MPa lors de la coupe d'une plaque de 12mm. La vanne de régulation de pression à distance No9 est réglée en usine à 20-22MPa ; les utilisateurs sont tenus de respecter ce réglage et doivent s'abstenir d'augmenter la pression au-delà de la limite spécifiée pour éviter d'endommager la machine.

4.Maintenir un équilibre sonore opérationnel. Si un bruit est détecté sur les lames de la machine à cisailler hydraulique guillotine, cesser les opérations et effectuer une inspection.

5.Pendant le fonctionnement de la lame de cisaillement hydraulique guillotine, s'assurer que la température maximale du réservoir d'huile reste inférieure à 60 degrés Celsius. Si la température dépasse cette limite, la machine doit être arrêtée et mise au repos.

1.S'assurer que les vêtements de protection sont bien ajustés, sécuriser les poignets et éviter d'ouvrir le bas de la veste. Éviter de porter, enlever ou draper des vêtements sur la machine pour prévenir tout enchevêtrement. Les casques de sécurité sont obligatoires, avec les tresses rentrées à l'intérieur du chapeau ; les jupes et les pantoufles sont interdites.

2.Les opérateurs de cette machine-outil doivent être bien informés sur la structure principale, la fonctionnalité et l'opération de la lame de cisaillement hydraulique guillotine.

3.Cette machine-outil est conçue pour couper une variété de plaques d'acier, de cuivre, d'aluminium et de matériaux non métalliques, à condition que l'épaisseur du matériau ne dépasse pas la capacité nominale de la machine. Les matériaux doivent être exempts de marques dures, de scories de soudure, d'inclusions de scories et de soudures, et une épaisseur excessive n'est pas permise.

4.Instructions pour l'utilisation des lames d'une machine de cisaillement hydraulique à guillotine :

a.Ajustez l'écartement des lames pour correspondre à l'épaisseur du matériau à couper.

b.Modifiez le profilage ou le dispositif de fixation en fonction de la largeur du matériau destiné à la coupe.

c.Exécutez 1-3 coups à vide avant de faire fonctionner la machine ; le travail de coupe peut commencer une fois que la machine fonctionne normalement.

5.Si des irrégularités opérationnelles sont détectées pendant l'utilisation, débranchez immédiatement l'alimentation et effectuez une inspection avant de redémarrer.

6.Lors du réglage de la machine-outil, assurez-vous que l'alimentation est débranchée. Faites attention à la sécurité des mains lors du déplacement des pièces.

7.Maintenez une lubrification fréquente de tous les composants de la machine. Les opérateurs doivent remplir l'huile de lubrification une fois par poste, tandis que les mécaniciens doivent appliquer du lubrifiant sur les parties des roulements à billes semestriellement.

Maintenance

Un entretien approprié de la lame de cisaille est essentiel pour prolonger sa durée de vie et assurer le confort de l'utilisateur. La lame de cisaille, étant un type de machine de forgeage, sert principalement l'industrie de transformation des métaux. Ce qui suit décrit les procédures d'entretien de la lame de cisaille.

1.Respectez strictement les protocoles d'exploitation.

2.Avant chaque démarrage de la machine, appliquez de l'huile de lubrification comme stipulé par le tableau de lubrification. Assurez-vous que l'huile est propre et exempte de sédiment.

3.Nettoyez régulièrement les lames de cisaille, appliquant de la graisse antirouille sur toutes les zones non peintes.

4.Remplacez et remplissez régulièrement l'huile de lubrification dans les roulements du moteur, et effectuez des inspections régulières des composants électriques pour garantir un fonctionnement normal, sûr et fiable.

5.Inspectez périodiquement la courroie triangulaire, la poignée, le bouton et le bouton de la lame de la machine à couper pour détecter tout dommage. Si la lame présente une usure sévère, remplacez-la immédiatement et signalez le besoin de pièces de rechange.

6.Vérifiez et réparez régulièrement les interrupteurs, les assurances et les poignées pour assurer un fonctionnement fiable.

7.Lubrifiez et nettoyez la machine-outil 10 minutes avant la fin de chaque journée de travail.

8.Interdisez strictement l'exploitation par du personnel non autorisé, et assurez-vous que la machine est arrêtée par des personnes autorisées.

9.Sélectionnez l'écart de cisaillement approprié en fonction de l'épaisseur de la planche.

10.Assurez-vous que la planche est exempte d'impuretés et d'objets durs.

11.Évitez de couper et de souder de vieilles planches.

12.Évitez de cisailler excessivement les plaques épaisses et ajustez régulièrement l'écart entre les lames supérieure et inférieure.

Application

Les lames de cisaillement CNC pour petites et moyennes tailles sont utilisées dans les machines de cisaillement hydrauliques guillotine, les machines de cisaillement à pendule hydraulique, les machines de cisaillement mécaniques, les machines de cisaillement à pédale, et divers autres outils de forge. Elles sont couramment employées dans le traitement des tôles, l'industrie légère, les appareils électriques, la métallurgie, l'instrumentation, la construction navale, l'aviation, les produits en acier inoxydable, la construction de structures en acier, et l'industrie de la décoration. Leur application s'étend à de nombreux domaines majeurs, y compris la métallurgie, l'emballage, le papier, l'impression, le carton, le bois de jardin, le caoutchouc et le plastique, l'alimentation, les matériaux électroniques, la construction navale, la construction et la réparation, la fabrication automobile, et les équipements mécaniques.
