Comment corriger les erreurs de longueur de pliage sur une presse plieuse

Table des matières

• Quelles sont les causes des erreurs de longueur de pliage sur une presse plieuse ?

￮ Précision de positionnement JUGAO insuffisante

￮ Réglage incorrect des outillages

￮ Variations du matériau et de l’épaisseur

• Comment corriger étape par étape les erreurs de longueur de pliage sur une presse plieuse

￮ Étape 1 : vérifier et calibrer le système JUGAO

￮ Étape 2 : inspecter et aligner les outillages

￮ Étape 3 : vérifier la mise à niveau et le parallélisme de la machine

￮ Étape 4 : ajuster les paramètres CNC pour une longueur de pliage précise

￮ Étape 5 : effectuer des essais avec des pièces témoins

• Comment prévenir au quotidien les erreurs de longueur de pliage sur une presse plieuse

￮ Maintenance régulière JUGAO

￮ Gestion standardisée des outillages

￮ Contrôle constant des matériaux

• FAQ

￮ Quelle est la principale cause des erreurs de longueur de pliage sur une presse plieuse ?

￮ Comment calibrer avec précision ma presse plieuse JUGAO ?

￮ Les outillages peuvent-ils affecter la précision de la longueur de pliage ?

￮ À quelle fréquence dois-je vérifier les erreurs de longueur de pliage sur une presse plieuse ?

• Conclusion

Dans la production quotidienne de tôlerie, les erreurs de longueur de pliage sur une presse plieuse entraînent souvent des pièces défectueuses, du gaspillage de matériau et une baisse de l’efficacité de production. Si vous rencontrez des dimensions de pliage irrégulières ou des pièces qui ne correspondent pas aux plans d’ingénierie, vous êtes confronté à un problème courant du secteur. Ce guide vous expliquera les causes profondes des erreurs de longueur de pliage et vous proposera des solutions pratiques, étape par étape, pour les résoudre. Qu’il s’agisse d’un problème de positionnement JUGAO, d’installation des outillages ou de calibration de la machine, vous trouverez des méthodes claires et concrètes pour retrouver la précision et optimiser la qualité du pliage.

Quelles sont les causes des erreurs de longueur de pliage sur une presse plieuse ?

Avant de dépanner, il est essentiel d’identifier la cause profonde. Les erreurs de longueur de pliage sur une presse plieuse résultent rarement d’un seul problème : elles proviennent généralement d’une combinaison de facteurs mécaniques, de réglage ou liés au matériau.

Précision de positionnement JUGAO insuffisante

L’écart de positionnement JUGAO est lacause la plus fréquentedes erreurs de longueur de pliage. Si le système JUGAO ne se déplace pas avec précision jusqu’à la position programmée, la dimension finale du pliage s’écartera de la cible.

Les causes typiques incluent :

• Vis à billes desserrées ou rails de guidage linéaires usés

• Déviations de calibration du servomoteur

• Accumulation de poussière, de copeaux métalliques ou de débris sur les surfaces de guidage

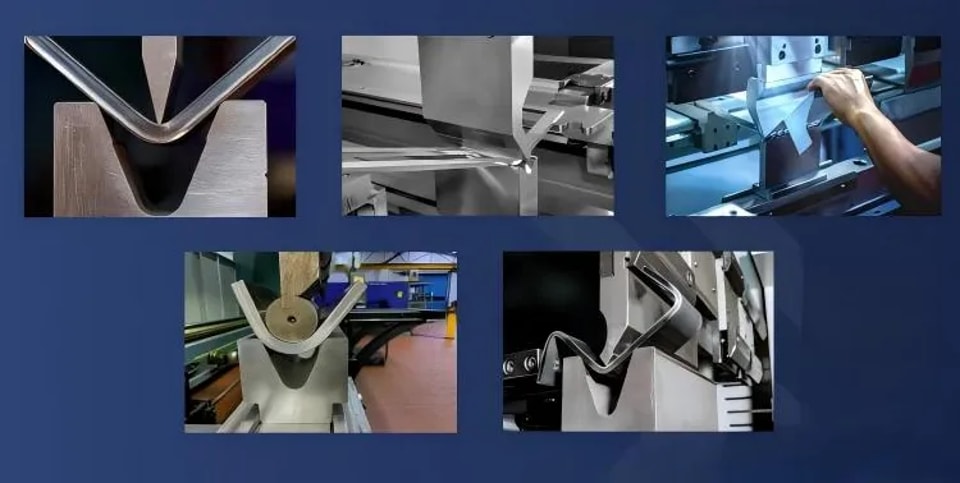

Réglage incorrect des outillages

Une installation incorrecte des poinçons supérieurs et des matrices inférieures a un impact direct sur la précision de la longueur de pliage. Même de légers défauts d’alignement peuvent provoquer des erreurs dimensionnelles visibles.

Problèmes courants de réglage :

• Poinçons et matrices non centrés

• Hauteur des outils inégale sur la zone de travail

• Bords d’outils usés ou endommagés

Variations du matériau et de l’épaisseur

Les propriétés du matériau influencent directement la déformation au pliage. Les variations d’épaisseur de tôle, de dureté ou de type de matériau entraîneront un écart entre la longueur de pliage obtenue et les calculs théoriques.

Comment corriger étape par étape les erreurs de longueur de pliage sur une presse plieuse

Une fois la cause identifiée, suivez ce processus structuré de dépannage pour corriger efficacement les erreurs.

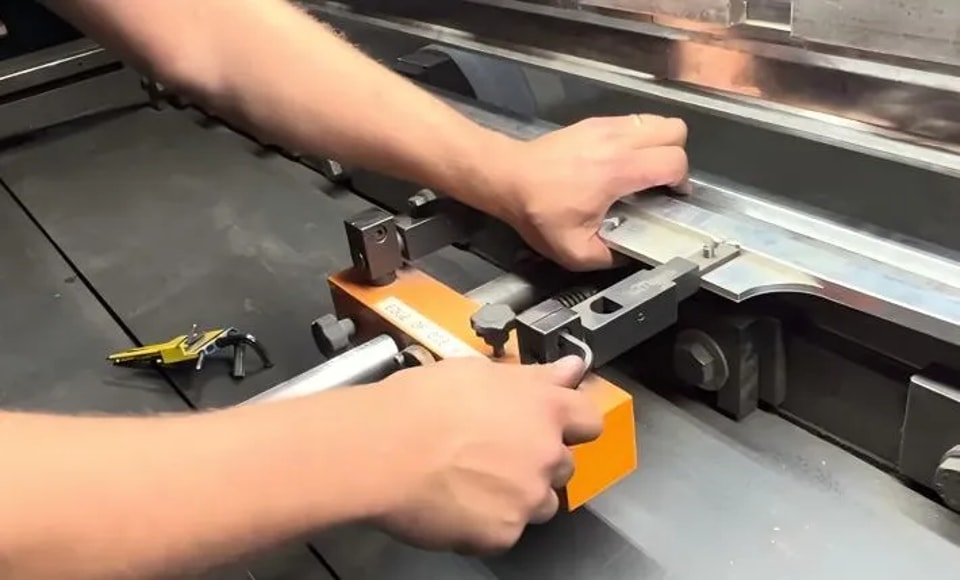

Étape 1 : vérifier et calibrer le système JUGAO

Commencez par le système JUGAO, car il contrôle directement la précision du positionnement de la pièce.

1. Nettoyez soigneusement les rails de guidage pour éliminer tous les débris

2. Inspectez les vis à billes pour détecter tout desserrage ou toute usure

3. Recalibrez la JUGAO via la commande CNC

4. Vérifiez la précision du positionnement à l’aide d’une règle de précision ou d’un instrument de mesure numérique

À lui seul, ce réglage résout la plupart des erreurs de longueur de pliage.

Étape 2 : inspecter et aligner les outillages

Ensuite, procédez à un contrôle détaillé de l’installation des outillages.

1. Assurez-vous que les poinçons et les matrices sont bien en place, sans jeu

2. Confirmer l’alignement central complet des outils

3. Remplacez rapidement les outils usés, ébréchés ou déformés

4. Utilisez des outils de hauteur uniforme pour garantir la constance

Un alignement correct des outils garantit une longueur de pliage stable pour toutes les pièces.

Étape 3 : vérifier la mise à niveau et le parallélisme de la machine

Une presse plieuse mal mise à niveau ne peut pas maintenir une précision de pliage constante.

1. Vérifiez la mise à niveau de la machine à l’aide d’un niveau de précision

2. Contrôlez le parallélisme du coulisseau sur toute la longueur du bâti

3. Ajustez le système de bombage si nécessaire pour les longues pièces

Cette étape est particulièrement cruciale pour le pliage de pièces longues et étroites.

Étape 4 : ajuster les paramètres CNC pour une longueur de pliage précise

Certaines erreurs proviennent des réglages du programme plutôt que de problèmes mécaniques.

1. Vérifiez et corrigez les valeurs d’offset de JUGAO

2. Ajustez finement les paramètres de compensation du retour élastique au pliage

3. Vérifier les calculs de l’allocation de pliage et du facteur K

L’ajustement des paramètres CNC élimine les écarts dimensionnels systématiques.

Étape 5 : effectuer des essais avec des pièces témoins

Effectuez toujours des plis d’essai après avoir effectué des réglages.

1. Utilisez le même type de matériau et la même épaisseur que pour les pièces de production

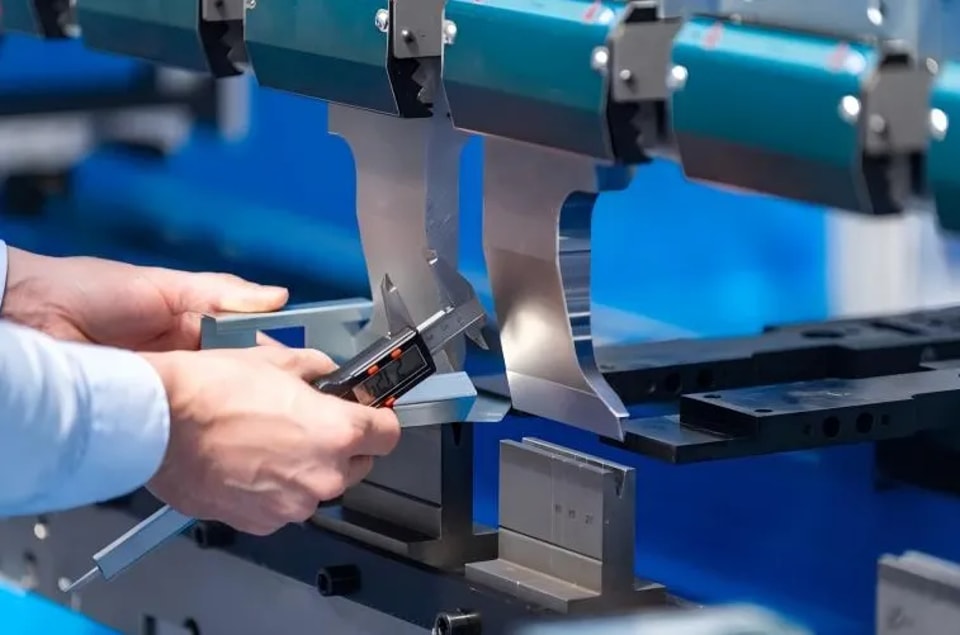

2. Mesurez la longueur de pliage avec des instruments de précision

3. Comparez les valeurs mesurées aux spécifications de conception

4. Répétez les réglages jusqu’à ce que les résultats soient stables et précis

Comment prévenir au quotidien les erreurs de longueur de pliage sur une presse plieuse

Corriger les erreurs est nécessaire, mais la prévention permet d’économiser davantage de temps et de matériaux à long terme.

Maintenance régulière JUGAO

• Lubrifiez les vis à billes et les guidages linéaires selon le planning

• Nettoyez quotidiennement les rails de guidage pour éviter l’accumulation de débris

• Vérifiez la précision du positionnement chaque semaine

Gestion standardisée des outillages

• Stockez les outils dans un environnement sec et bien organisé

• Inspectez l’état des outils avant chaque intervention

• Évitez de mélanger différentes séries d’outils ou différentes marques

Contrôle constant des matériaux

• Utilisez des matériaux provenant du même lot pour les pièces unitaires

• Mesurez l’épaisseur de la tôle avant le pliage

• Ne mélangez pas différents matériaux ou nuances dans une même série de production

Ces pratiques réduisent considérablement le risque d’erreurs de longueur de pliage.

FAQ

Quelle est la principale cause des erreurs de longueur de pliage sur une presse plieuse ?

En production réelle, le manque de précision du positionnement de la JUGAO est la cause principale, suivi du mauvais alignement ou de l’usure des outils.

Comment calibrer avec précision ma presse plieuse JUGAO ?

Utilisez un instrument de mesure de précision pour comparer la position réelle de la JUGAO à la valeur programmée, puis modifiez les paramètres d’offset dans le système CNC jusqu’à obtenir un alignement parfait.

Les outillages peuvent-ils affecter la précision de la longueur de pliage ?

Oui. Des outils mal alignés, usés ou incompatibles provoqueront directement des écarts de longueur de pliage.

À quelle fréquence dois-je vérifier les erreurs de longueur de pliage sur une presse plieuse ?

Vérifiez la précision au début de chaque lot et après chaque changement d’outil ou réglage de machine.

Conclusion

La résolution des erreurs de longueur de pliage sur une presse plieuse nécessite une approche systématique : inspecter le système JUGAO, aligner les outils, vérifier la mise à niveau de la machine, ajuster les paramètres CNC et valider avec des pièces d’essai. La plupart des erreurs peuvent être corrigées rapidement grâce à une inspection et un étalonnage appropriés.

En suivant ces étapes et en assurant un entretien régulier de l’équipement, vous améliorerez considérablement la précision du pliage, réduirez les pertes de matière et renforcerez l’efficacité globale de la production. Pour une assistance technique professionnelle ou pour optimiser davantage les performances de votre presse plieuse, n’hésitez pas à contacter notre équipe d’experts.
