Comment maîtriser la programmation CYBELEC CybTouch 6 C ?

Si vous souhaitez maîtriser l’art du pliage de tôles, il est essentiel de comprendre les bases de la programmation CYBELEC CybTouch 6 C. Dans cet article, je vais vous guider dans la création d’un programme de pièce à l’aide du CYBELEC CybTouch 6 C, en vous fournissant les informations nécessaires pour améliorer votre efficacité en métallurgie. Que vous soyez débutant et cherchiez à comprendre les bases de la programmation ou technicien expérimenté souhaitant perfectionner vos compétences, cet aperçu complet vous aidera à exploiter tout le potentiel de votre presse plieuse. Entrons dans le détail de la programmation avec le CYBELEC CybTouch 6 C et développons vos capacités en métallurgie.

Introduction

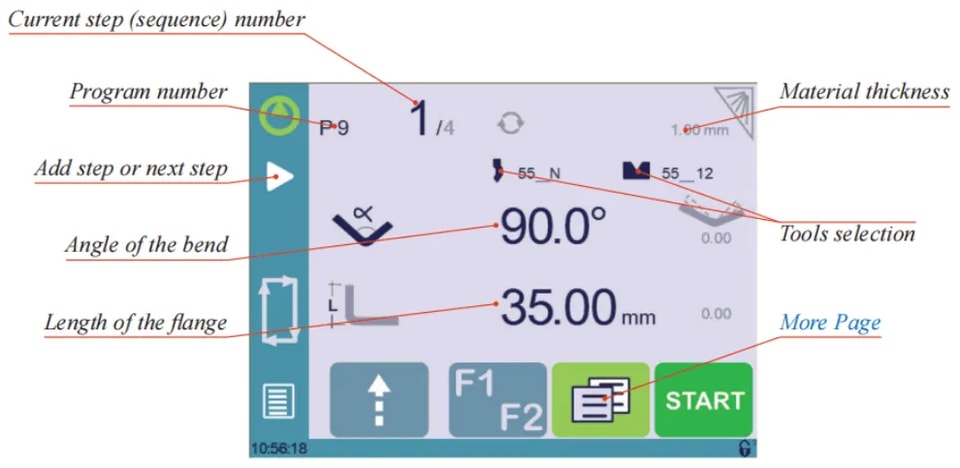

Lorsque vous mettez le CYBELEC CybTouch 6 C sous tension, la première page affichée est la page numérique de pliage. Ce point de départ essentiel est celui où vous pouvez commencer efficacement la programmation du CYBELEC CybTouch 6 C. Elle vous permet de créer des programmes contenant les séquences de pliage spécifiques nécessaires à la réalisation d’une pièce complète. Savoir naviguer sur cette page et l’utiliser est indispensable pour maîtriser la programmation du CYBELEC CybTouch 6 C.

Pliage avec gestion des outils

Instructions de réglage :

1. Touchez le numéro du programme et sélectionnezNouveau programmedans la liste.

2. Touchez l’épaisseur du matériau (ici 1,00). La page Plus s’affiche.

3. Dans lapage Plus, saisissez laÉpaisseur du matériau, laForceet les autres paramètres de séquence (ouverture (TDC), retrait de la butée arrière, etc.).

4. Si nécessaire, touchez le bouton pour activer laGestion des outils.

5. Touchez le bouton pour revenir à laPage numérique de pliage.

6. Sélectionnez les outils à utiliser pour la pièce en touchant leurs icônes respectives.

7. Touchez la valeur numérique à côté de l’icône d’angle et saisissez la valeur du premier pli que vous souhaitez créer (ici 90°).

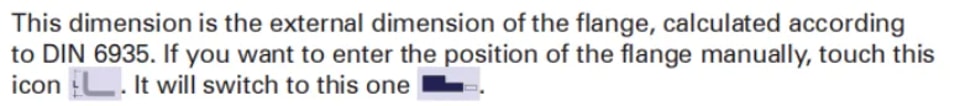

8. Touchez la valeur numérique à côté de l’icône de longueur de segment et saisissez la valeur du premier segment que vous souhaitez créer (ici 35,00 mm).

9. Ajoutez le pli suivant au programme en touchant

10. Procédez de la même manière pour créer les autres segments de la pièce.

11. Allez à l’étape souhaitée en touchant leNuméro de l’étape (séquence) en coursou en utilisant ce bouton

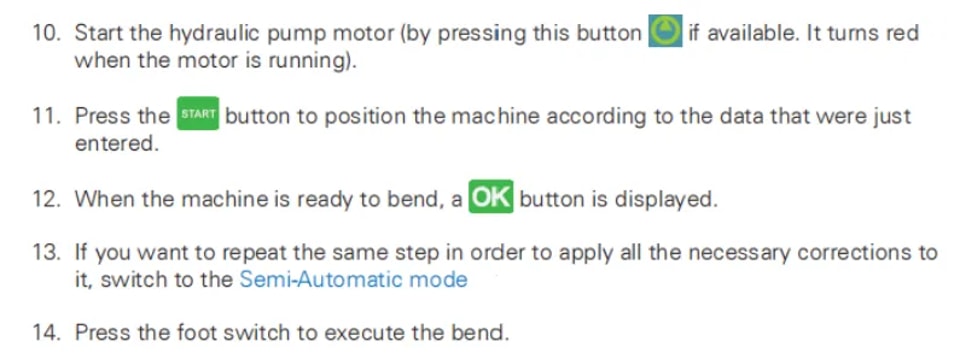

12. Démarrez le moteur de la pompe hydraulique (en appuyant sur ce boutons’il est disponible. Il devient rouge lorsque le moteur est en marche).

13. Appuyez sur leSTARTbouton pour positionner la machine selon les données qui viennent d’être saisies.

14. Lorsque la machine est prête à plier, un boutonOKs’affiche.

15. Si vous souhaitez répéter la même étape afin d’y appliquer toutes les corrections nécessaires, passez enmode semi-automatique.

16. Appuyez sur la pédale pour exécuter le pliage.

Pliage et corrections

Pour maîtriser la programmation CYBELEC CybTouch 6 C, toutes les corrections du programme sont gérées efficacement dans la page numérique de pliage. Selon leurs préférences, les opérateurs peuvent exécuter les étapes du programme séquentiellement, en apportant les corrections nécessaires au fur et à mesure. Ils peuvent également utiliser le mode semi-automatique pour appliquer toutes les corrections requises à une étape unique avant de passer à la suivante.

Des corrections peuvent être apportées à :

l L’angle (axe Y, voir Correction d’angle).

l La position de la butée arrière (axe X, voir Correction de butée arrière).

Semi-automatique mode

Pour maîtriser la programmation CYBELEC CybTouch 6 C, il est essentiel de comprendre le mode semi-automatique. Ce mode est idéal pour les opérateurs qui doivent appliquer des corrections aux pièces pli par pli. Il permet la répétition indéfinie de la même séquence, ce qui autorise des ajustements jusqu’à l’obtention du résultat souhaité. Une fois satisfait d’une étape, vous pouvez passer à la suivante à l’aide du bouton. L’activation ou la désactivation du mode semi-automatique est simple : il suffit d’appuyer sur le bouton et de le maintenir enfoncé pendant plus d’une seconde.

Correction d’angle

Après avoir mesuré physiquement l’angle, si des corrections doivent être effectuées, elles doivent l’être comme suit, et non directement dans l’étape du programme.

Instructions de réglage :

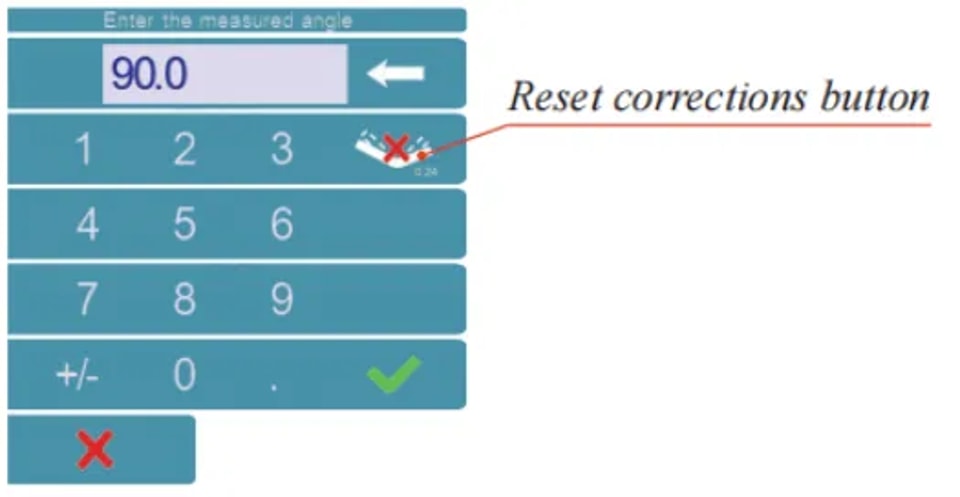

Touchez l’icône de correction d’angle et saisissez la valeur mesurée physiquement de l’angle. La commande numérique calculera automatiquement la correction de l’axe Y.

Butée arrière Correction

Pour maîtriser la programmation CYBELEC CybTouch 6 C, il est essentiel de savoir appliquer les corrections efficacement. Vous pouvez ajuster la position de l’axe X de la butée arrière en appuyant simplement sur le petit nombre à côté de la longueur de bride affichée à l’écran. Toute correction nécessaire, positive ou négative, doit être saisie manuellement pour plus de précision. En intégrant cette technique à votre flux de programmation, vous améliorez la précision et l’efficacité de vos opérations, tout en tirant le meilleur parti de votre système CYBELEC CybTouch 6 C.

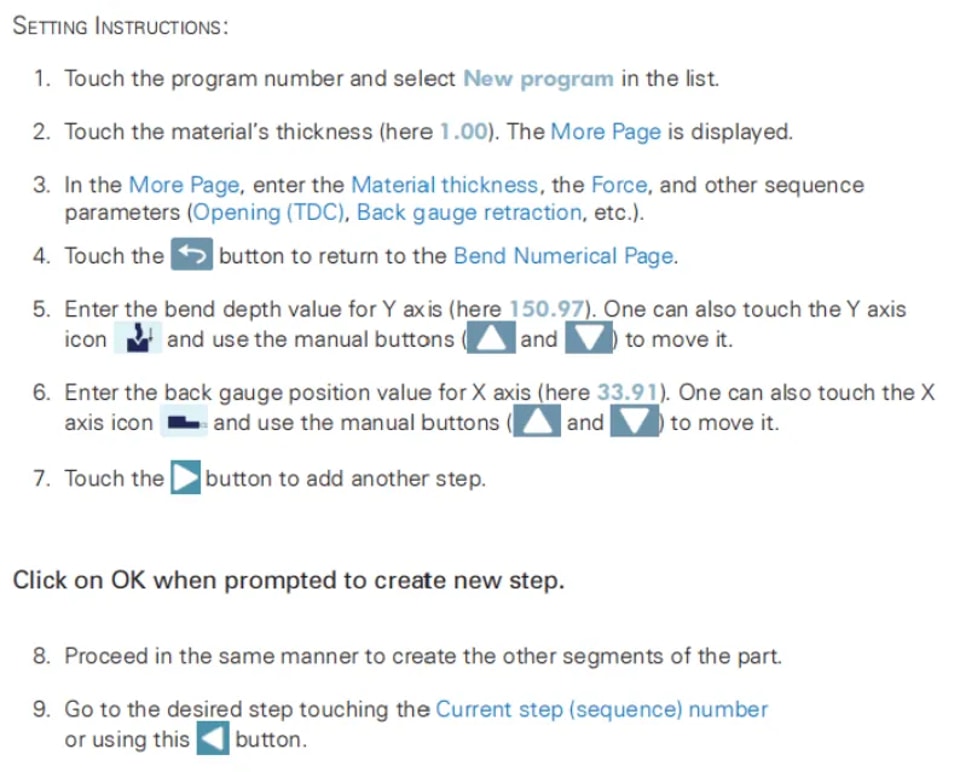

Pliage sans gestion des outils

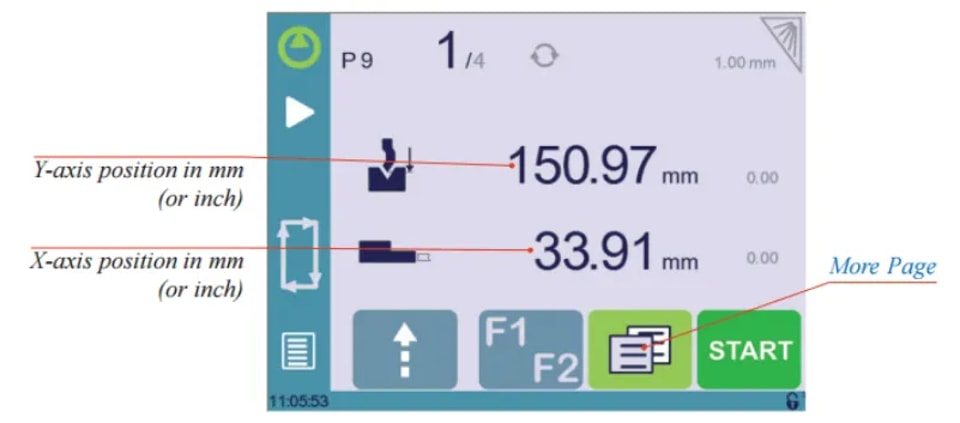

Dans la programmation CYBELEC CybTouch 6 C, travailler sans gestion des outils signifie que vous pouvez uniquement programmer la valeur de la butée arrière pour l’axe X et la profondeur de pliage pour l’axe Y en millimètres ou en pouces. Cette fonction est particulièrement avantageuse lorsque la gestion des outils n’est pas disponible, car elle permet aux opérateurs de se concentrer sur des mesures précises et des réglages manuels directement en mm ou en pouces. Cette approche simplifie le processus de programmation, garantissant des opérations de pliage précises sans avoir à effectuer de sélections d’outils complexes.

Cette procédure est également valable si la gestion des outils a été désactivée.

Fonction pièce suivante

La fonction pièce suivante dans la programmation CYBELEC CybTouch 6 C est une fonctionnalité puissante qui permet aux opérateurs d’enchaîner plusieurs programmes de pièces de manière fluide. Cette fonction est particulièrement utile pour créer des pièces tridimensionnelles complexes, telles qu’une boîte, ou pour assembler un produit final à partir de plusieurs composants.

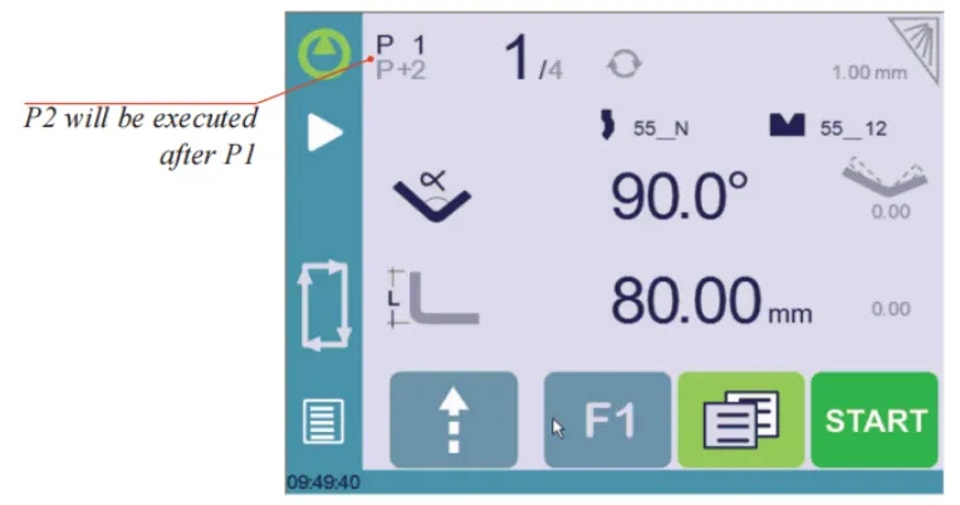

Pendant l’exécution, le CybTouch termine le programme en cours et, au lieu de revenir au début, passe automatiquement au programme suivant sélectionné, désigné parP+nn. Ce processus se poursuit efficacement, à condition que chaque pièce soit configurée avec un programme successif.

Instruction de réglage

1. Pour activer la fonction Next-Part, appuyez surNuméro du programmeet maintenez-le enfoncé jusqu’à ce que le pavé numérique suivant s’affiche.

2. Saisissez le numéro du programme qui doit être exécuté à la fin du programme en cours.

3. Enregistrez le programme.

Cycles et quantités

Maîtriser la programmation CYBELEC CybTouch 6 C implique de comprendre la nature cyclique des séquences de programmes.

Lors de la configuration d’un assemblage nécessitant plusieurs programmes, par exemple une séquence où le programme 1 mène au programme 2, suivi du programme 3, la transition finale du programme 3 vers le programme 1 complète le cycle.

Cette conception garantit que le compteur de pièces est incrémenté lorsque la séquence revient à un programme de numéro inférieur. Dans la programmation CYBELEC CybTouch 6 C, il est essentiel de veiller à ce que les numéros de programme augmentent chronologiquement lorsqu’ils représentent une série pour une seule pièce.

Conclusion

Pour maîtriser la programmation CYBELEC CybTouch 6 C lors de la création d’un programme de pièce, il est essentiel de suivre les étapes indiquées afin d’assurer un fonctionnement efficace. En comprenant l’enchaînement des programmes et en gérant correctement les compteurs de pièces, vous optimiserez les performances de vos machines CNC.
