Traiter les angles de pliage incohérents dans le travail de tôle implique de faire face au problème irritant du retour élastique des presses plieuses—un problème qui tourmente de nombreux opérateurs qui finissent par ajuster les angles à plusieurs reprises, sans comprendre clairement pourquoi le métal revient à sa forme originale après avoir été plié. Le retour élastique est une caractéristique physique inhérente du métal lorsqu'il est plié, mais un retour élastique excessif est loin d'être un problème insoluble. Ce guide vous guidera à travers des stratégies pratiques, testées en atelier, pour minimiser le retour élastique des presses plieuses JUGAO, améliorer la précision du pliage et obtenir des résultats cohérents et fiables dans la production quotidienne.

Qu'est-ce qui entraîne un fort retour élastique sur une presse plieuse ?

Avant de traiter le retour élastique de la presse plieuse, il est crucial de déterminer la cause profonde de son excès dans les opérations de pliage de tôles métalliques.

Le retour élastique se produit car le métal subit une récupération élastique une fois la force de pliage supprimée. Plus la résistance du matériau est élevée et plus le rayon de pliage est grand, plus l'effet de retour élastique sera prononcé.

Les principaux facteurs contributifs sont :

• Matériaux à haute résistance à la traction (par exemple, acier inoxydable et acier à haute résistance)

• Ouvertures de matrice en V trop larges

• Force de pliage appliquée insuffisante

• Sélection incorrecte du rayon du poinçon

• Programmation d'angle défectueuse dans les systèmes de presse plieuse CNC

En identifiant le facteur principal derrière le retour élastique dans une tâche d'usinage spécifique, vous pouvez mettre en œuvre des solutions ciblées, plutôt que d'effectuer des ajustements d'angle aléatoires qui donnent peu de résultats.

Réglage de l'angle de surpliage sur les presses plieuses CNC

Le surpliage contrôlé est l'une des méthodes les plus simples et efficaces pour minimiser le retour élastique de la presse plieuse.

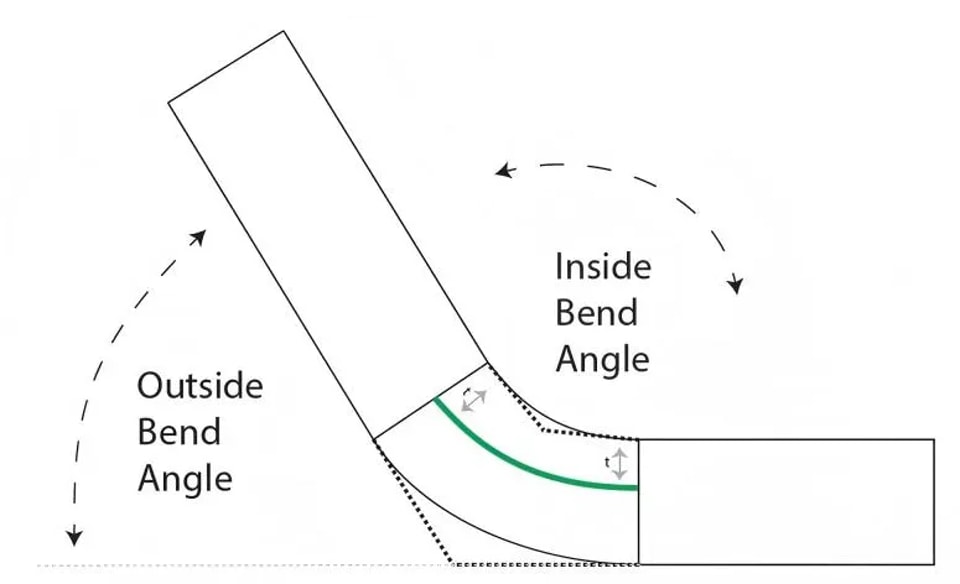

Étape 1 : Déterminer la valeur de retour élastique anticipée

La formule de calcul de la valeur de retour élastique est : Δθ=θi( 【 E−kσyE)Ri+KntRi+Knt−1 】

Commencez par effectuer un pliage d'essai en utilisant le matériau et l'épaisseur exacts requis pour le travail. Après avoir mesuré l'angle de pliage réel avec un rapporteur numérique, comparez-le à l'angle préprogrammé—la différence entre les deux est la valeur de retour élastique que vous devez prendre en compte.

Par exemple, si vous programmez un pliage à 90° mais que l'angle réel mesuré est de 92°, vous devrez appliquer une compensation de surpliage d'environ 2°.

Étape 2 : Ajouter une compensation d'angle dans le système de contrôle

Les systèmes de commande CNC modernes comme Delem permettent d'ajuster les angles de pliage directement via l'interface de commande. Plutôt que d'effectuer des ajustements manuels à chaque exécution de tâche, saisissez la valeur de compensation calculée dans le programme - cela garantit des résultats cohérents, en particulier pour les séries de production où la répétabilité est essentielle.

Cette méthode excelle dans les scénarios de production de masse où le maintien d'angles de pliage uniformes est non négociable.

Affiner les choix d'outillage pour réduire le retour élastique

Le choix des outils appropriés est un facteur déterminant pour minimiser le retour élastique des presses plieuses, et de mauvais choix d'outillage sont une cause fréquente de retour élastique excessif.

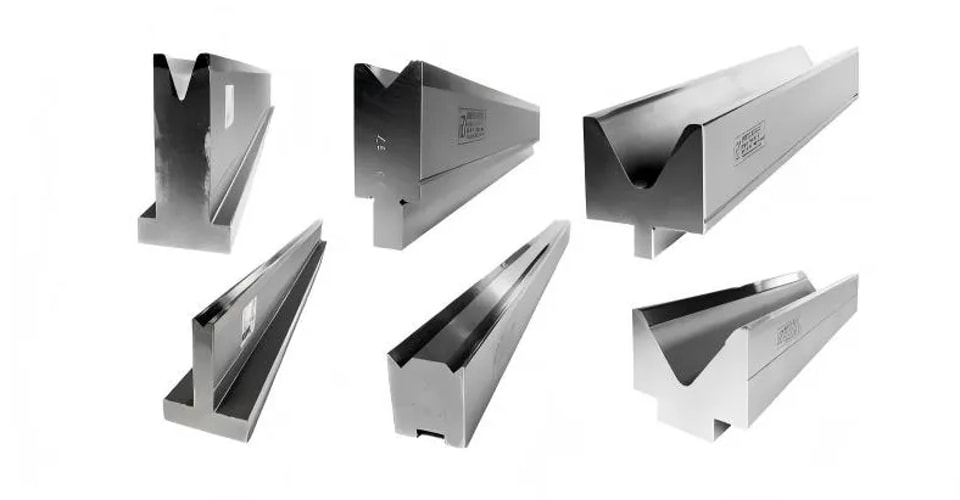

Choisir l'ouverture de matrice en V appropriée

Une erreur fréquente dans le pliage de tôle est d'utiliser une ouverture de matrice en V trop large. Une ouverture V plus grande entraîne un rayon de pliage plus important, ce qui amplifie le retour élastique.

Voici une règle éprouvée pour sélectionner les ouvertures de matrice en V :

• Pour l'acier doux, une ouverture V de 6 à 8 fois l'épaisseur du matériau est idéale.

• Pour l'acier inoxydable, réduisez légèrement l'ouverture V pour mieux contrôler la récupération élastique du matériau et réduire le retour élastique.

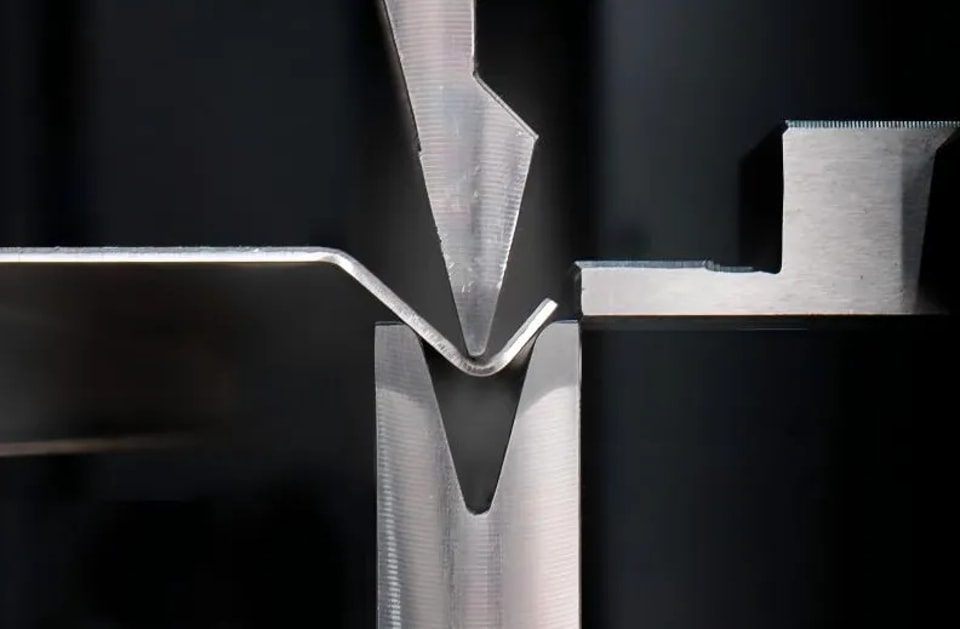

Opter pour un rayon de poinçon plus petit

Un rayon de poinçon plus petit augmente la déformation plastique du métal pendant le pliage, ce qui réduit la part de récupération élastique qui cause le retour élastique. Cela dit, il est important de trouver un équilibre : un rayon de poinçon trop petit augmente le risque de fissuration du matériau, en particulier lorsqu'on travaille avec des aciers à haute résistance.

Augmenter la force de pliage et maîtriser les méthodes de fond de course

Augmenter la profondeur de pénétration du poinçon dans la matrice est une autre stratégie très efficace pour limiter le retour élastique excessif des presses plieuses.

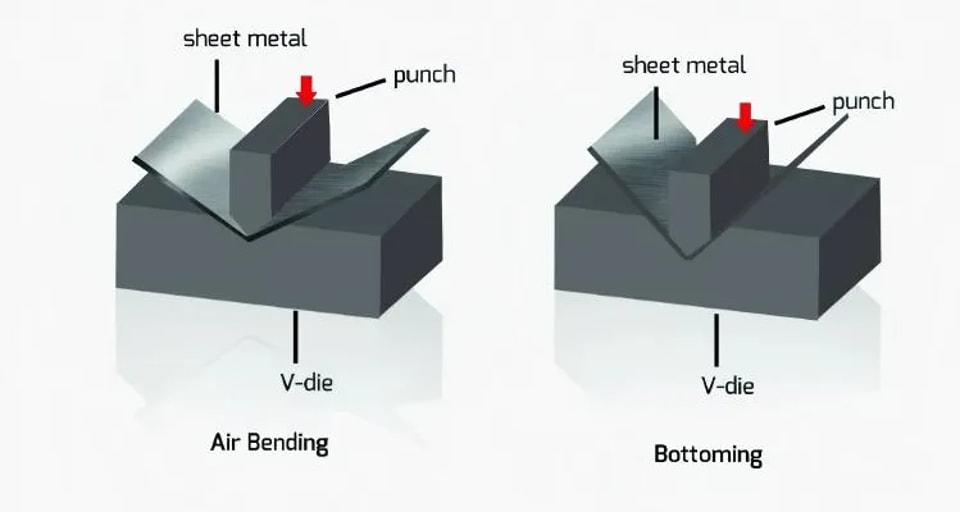

Pliage à l'air contre pliage en fond de course

Le pliage à l'air a tendance à produire plus de retour élastique car le matériau n'est pas complètement forcé dans la cavité de la matrice pendant le processus de pliage.

Lorsque les spécifications du projet le permettent, passer à l'une de ces méthodes peut réduire considérablement le retour élastique :

• Bottoming

• Coining

Le coining est particulièrement efficace pour minimiser le retour élastique car il force le matériau à subir une déformation plastique au-delà de sa limite élastique. Cependant, cette méthode nécessite une puissance plus élevée et exige que la presse plieuse ait une capacité de charge suffisante.

Avant d'utiliser le bottoming ou le coining, calculez toujours la puissance requise à l'aide d'un tableau de force de pliage pour éviter de surcharger la machine et causer des dommages.

Conseils liés au matériau pour réduire le retour élastique lors du pliage de tôle

Différents matériaux en tôle métallique présentent des comportements distincts pendant le processus de pliage, et chacun a une plage de retour élastique typique à garder à l'esprit :

• Acier inoxydable 304 : 2 à 3 degrés

• Aluminium doux : 1,5 à 2 degrés

• Acier laminé à froid : 0,75 à 1,0 degré

• Acier laminé à chaud : 0,5 à 1,0 degré

• Cuivre et laiton : 0,00 à 0,5 degré

Considérations pour l'acier à haute résistance et l'acier inoxydable

Ces matériaux ont une limite d'élasticité plus élevée que l'acier doux, ce qui se traduit directement par un retour élastique plus important sur la presse plieuse.

Lors du pliage de l'acier à haute résistance ou de l'acier inoxydable, suivez ces étapes pour minimiser le retour élastique :

• Rétrécir l'ouverture de la matrice en V

• Augmenter la valeur de compensation de surpliage

• Assurez-vous que le butée arrière est positionnée avec une précision absolue

• Effectuez plusieurs pliages tests avant de commencer la production en série

L'impact du grain et des directions de laminage

Il est également essentiel de vérifier la direction du grain du matériau lors de la planification d'un pli. Plier le matériau perpendiculairement à sa direction de laminage réduit non seulement le risque de fissuration, mais améliore également la cohérence de l'angle de pliage, minimisant ainsi les variations de retour élastique.

Le contrôle des matériaux est souvent un aspect négligé du pliage de tôle, mais il a un impact significatif sur la précision finale du pliage et le degré de retour élastique.

Étalonnage machine et précision du butoir arrière

Même l'outillage le plus optimal et la compensation d'angle parfaitement calculée ne parviendront pas à réduire le retour élastique si la presse plieuse elle-même n'est pas correctement calibrée et entretenue.

Vérification du parallélisme du vérin

Si le vérin de la presse plieuse n'est pas parallèle à la table de travail, un côté de la pièce pliée présentera plus de retour élastique que l'autre, entraînant des angles incohérents. Vérifiez régulièrement le parallélisme du vérin à l'aide d'un calibre de précision pour détecter et corriger ce problème rapidement.

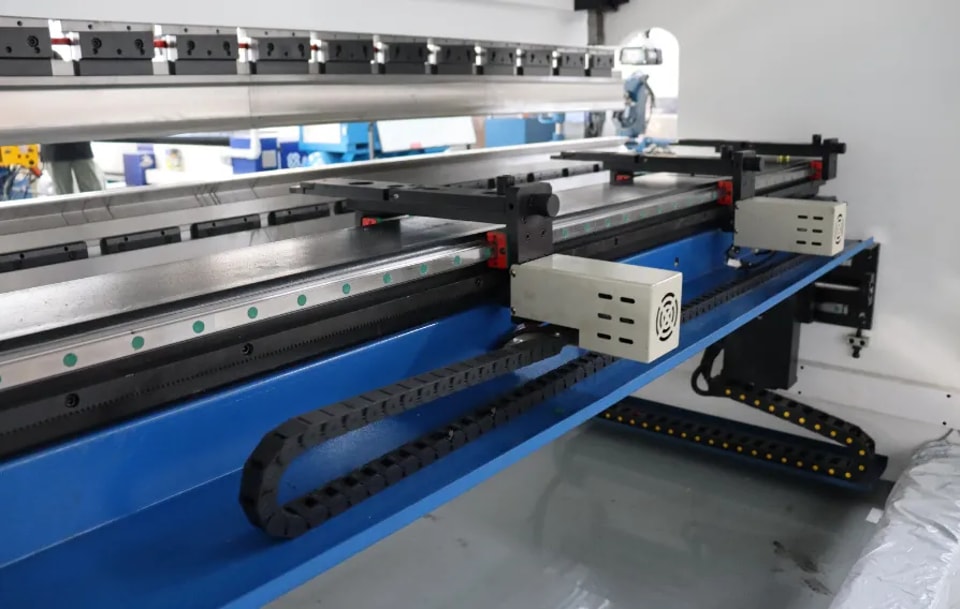

Étalonnage du système de butoir arrière

Un positionnement inexact de la butée arrière modifie la longueur de la bride pliée, ce qui perturbe indirectement la cohérence de l'angle de pliage et exacerbe les problèmes de retour élastique. Maîtriser le calibrage du système de butée arrière d'une presse plieuse est donc essentiel pour réduire les variations de pliage et le retour élastique.

Un entretien régulier de la machine et un calibrage constant sont essentiels pour minimiser les erreurs de pliage cumulatives qui contribuent à un retour élastique excessif.

Questions fréquemment posées

Pourquoi le retour élastique de la presse plieuse est-il plus marqué dans l'acier inoxydable ?

L'acier inoxydable a une résistance à la traction plus élevée et une plus grande élasticité que l'acier doux, ce qui signifie qu'il subit une récupération élastique plus importante après la suppression de la force de pliage, entraînant un retour élastique plus sévère.

Quelle est la méthode la plus efficace pour réduire le retour élastique d'une presse plieuse sans remplacer l'outillage ?

La solution la plus pratique est de mettre en œuvre une compensation de surpliage contrôlée dans le contrôleur CNC—cela se fait en effectuant d'abord des pliages tests, en mesurant le retour élastique réel, puis en saisissant la valeur de compensation correspondante dans le programme.

L'augmentation de la force de serrage réduit-elle toujours le retour élastique ?

Pas nécessairement. Augmenter la puissance pour accroître la profondeur de pénétration peut aider à réduire le retour élastique, mais une puissance excessive peut endommager l'outillage de la presse plieuse et même la machine elle-même. L'utilisation de techniques de fondage contrôlé ou de coining est une approche plus efficace et sûre pour minimiser le retour élastique.

Comment calculer le retour élastique avec une grande précision ?

La méthode la plus fiable consiste à effectuer un pliage test avec le matériau de production réel et l'épaisseur, mesurer l'angle plié final avec un rapporteur numérique, et comparer cette mesure à l'angle préprogrammé. La différence numérique entre les deux est la valeur de compensation précise que vous devez utiliser.

Conclusion

Le retour élastique de la presse plieuse est un phénomène physique inévitable dans le pliage de tôle, mais un retour élastique excessif est entièrement contrôlable. En comprenant les propriétés uniques des matériaux avec lesquels vous travaillez, en sélectionnant le bon outillage, en appliquant une compensation de surpliage précise et en veillant à ce que la presse plieuse soit correctement calibrée et entretenue, vous pouvez améliorer considérablement la précision du pliage et obtenir des résultats de production cohérents.

Si vous rencontrez des difficultés avec des angles de pliage instables ou recevez des plaintes de qualité liées au retour élastique, commencez par analyser les facteurs à l'origine du retour élastique excessif au lieu d'effectuer des ajustements aveugles et répétés de vos programmes CNC. Pour des conseils professionnels sur la sélection des outils, le calcul de la force de pliage ou les paramètres de compensation CNC, n'hésitez pas à contacter notre équipe technique. Nous sommes toujours disponibles pour vous aider à obtenir des résultats de pliage stables et de haute précision pour tous vos projets de tôlerie.
