Comment résoudre rapidement le problème de changement d’outils sur une cintreuse de tubes ?

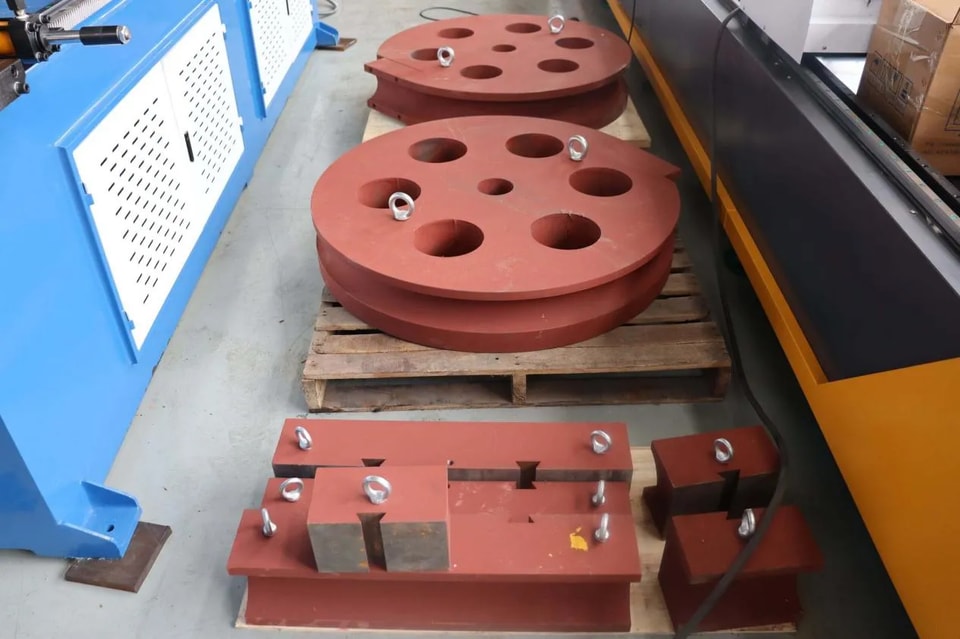

Dans le cintrage de tubes, le « changement d’outillage » désigne généralement le remplacement des composants de moule tels que les matrices de cintrage, les matrices de serrage, les matrices anti-plis et les mandrins, plutôt que des outils de coupe traditionnels. Les problèmes tels que les écarts d’angle, le plissement et les rayures qui surviennent après le remplacement du moule font partie des difficultés les plus courantes rencontrées sur site. Maîtriser des solutions systématiques et rapides peut considérablement réduire le temps de mise au point et assurer la continuité de la production.

Méthode en trois étapes pour l’analyse de la cause racine

Étape 1 : Identifier le type de problème

Les anomalies après le changement d’outil se répartissent généralement en trois catégories :

**Inexactitude de l’angle :** L’angle de pliage réel s’écarte nettement de la valeur réglée, ou le retour élastique est anormal.

**Défauts de surface :** Plissement sur la face interne du pli, fissuration sur la face externe, rayures de surface.

**Écart géométrique :** Torsion du tube, section elliptique, longueur d’avance inexacte.

Étape 2 : Identifier et résoudre un à un les causes fondamentales

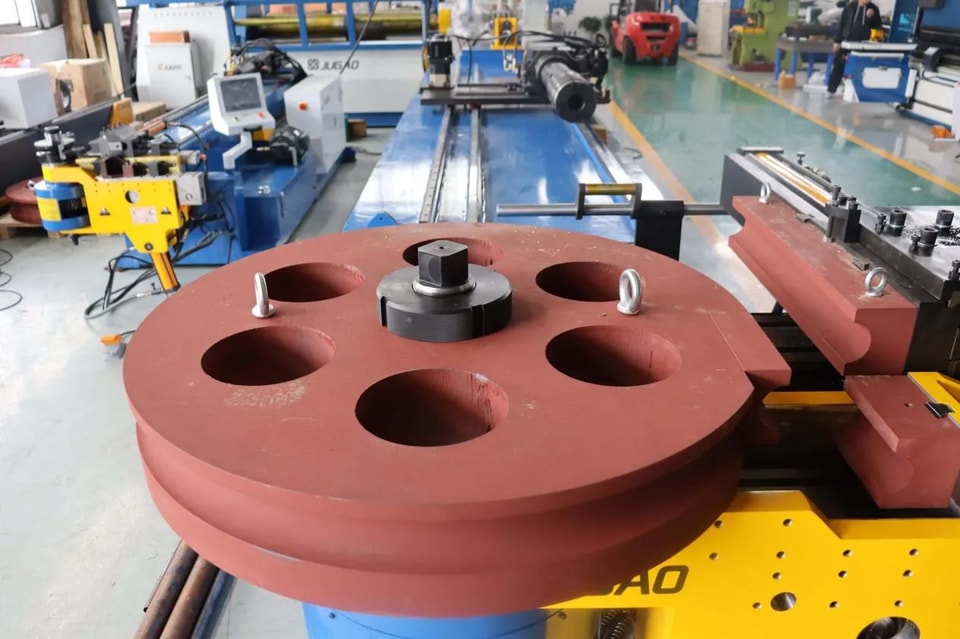

1. Matrice incompatible ou installation incorrecte

La source la plus directe des problèmes après un changement d’outil est un mauvais ajustement entre la matrice et le tube.

**Le diamètre extérieur du tube ne correspond pas à la gorge de la matrice :** Les spécifications de la matrice doivent correspondre parfaitement au diamètre extérieur du tube. L’utilisation d’une matrice trop grande provoquera des plissements, tandis qu’une matrice trop petite entraînera un aplatissement, voire un blocage.

**Sélection incorrecte du rayon de cintrage (angle R) :** Le rayon de cintrage de la matrice détermine l’angle de pliage du tube et doit être choisi strictement selon les exigences du plan.

**Installation insuffisante ou desserrage :** Si la matrice de serrage ou la matrice anti-plissement n’est pas installée correctement, ou si les boulons de fixation sont desserrés, la matrice se déplacera pendant le cintrage.

Solution rapide :

Avant de changer la matrice, vérifiez que ses spécifications correspondent au diamètre extérieur du tube, à l’épaisseur de paroi et au rayon de cintrage.

Lors de l’installation, assurez-vous que les repères de positionnement de la matrice sont alignés, puis serrez les boulons en diagonale par étapes jusqu’au couple spécifié.

Faites fonctionner la matrice en mode manuel à basse vitesse, à vide, pour vérifier que chaque matrice se déplace sans à-coups et sans interférence.

2. Mauvais alignement de la matrice et position incorrecte du mandrin

L’alignement de la matrice est essentiel pour garantir la précision du cintrage des tubes. Même un léger écart peut provoquer une torsion du tube ou un pliage irrégulier.

Désalignement entre la matrice de cintrage et le mandrin : le mandrin, la matrice anti-plissement et la matrice de cintrage ne sont pas sur la même ligne centrale.

Extension inadaptée du mandrin : une extension excessive rayera la paroi intérieure du tube ; une extension insuffisante ne préviendra pas efficacement le plissement.

Solutions rapides :

Utilisez une règle ou un outil d’alignement laser pour vérifier si la matrice de cintrage et le mandrin sont coaxiaux.

Ajustez la position de sortie du mandrin : en général, le centre de la première rotule du mandrin à tête sphérique doit se situer 0,5 à 1,5 mm avant la ligne de coupe de la matrice de cintrage (selon l’épaisseur de paroi).

Vérifiez si le bord d’attaque de la matrice anti-plissement est aligné avec la ligne de coupe de la matrice de cintrage ; l’écart doit être juste suffisant pour laisser passer le tube sans coincement.

3. Force de serrage et lubrification anormales :

Selon les matériaux, les exigences en force de serrage varient fortement. L’acier inoxydable nécessite une force de serrage bien plus élevée que l’aluminium. Si l’on utilise les paramètres de pression précédents après un changement d’outil, il est très facile de provoquer un glissement ou un marquage du tube.

Force de serrage insuffisante : le tube glisse pendant le cintrage, entraînant une perte de maîtrise de l’angle.

Force de serrage excessive : des empreintes apparaissent sur la surface du tube.

Lubrification insuffisante : le frottement à sec entre le tube et la matrice provoque des rayures et du bruit.

Solutions rapides :

Commencez avec une pression plus faible, puis augmentez progressivement la force de serrage en vous assurant que le tube ne glisse pas.

Appliquez une quantité suffisante d’huile spéciale pour le cintrage des tubes dans les gorges de la matrice de cintrage, sur le mandrin et sur la matrice anti-plissement.

Vérifiez la propreté de la surface du tube brut en éliminant les bavures et les traces d’huile.

4. Paramètres du système de commande non mis à jour

Après le changement de matrice sur certaines cintreuses CNC de tubes, les paramètres enregistrés auparavant, tels que la rétraction du mandrin, la vitesse de cintrage et la pression, ne sont plus applicables. Si les bons paramètres ne sont pas saisis à nouveau, l’équipement peut continuer à utiliser l’ancienne configuration, ce qui entraîne des écarts de cintrage.

Solution rapide :

Selon les nouvelles spécifications du moule, ressaisissez des paramètres tels que la position de rétraction du mandrin, la vitesse de cintrage et la pression.

Enregistrez les paramètres validés comme recette afin de pouvoir les rappeler en un clic lors du prochain changement d’outil, et d’éviter les réglages répétitifs.

5. Défaillance du changeur d’outils automatique (ATC)

Sur les cintreuses automatiques de tubes équipées d’un ATC, les défaillances après changement d’outil sont souvent liées au dispositif de changement lui-même. Cela se manifeste principalement par des erreurs de déplacement et de positionnement du magasin d’outils, une préhension instable du bras robotisé, etc., et dans les cas les plus graves, peut entraîner un blocage de l’opération de changement d’outil.

Solution rapide :

Vérifiez que la pression d’air atteint la plage standard de 6 kg± 1 kg.

Vérifiez l’état de préhension du bras robotisé et confirmez que le porte-outil est bien verrouillé en place.

Vérifiez si la position d’origine du changement d’outil est exacte ; recalibrez si nécessaire.

Étape 3 : Vérification des essais de pliage et réglages fins

Prenez une section de tube ayant les mêmes spécifications que le produit final pour effectuer un essai de pliage.

Mesurez l’angle réel à l’aide d’un rapporteur d’angle et comparez-le à la valeur réglée.

Vérifiez la surface du tube cintré afin de détecter d’éventuels plis, rayures et fissures.

Ajustez finement l’écartement de la matrice anti-plis, la position du mandrin ou la valeur de compensation du surcintrage en fonction des résultats de l’essai de pliage.

Répétez les essais de pliage jusqu’à ce que la qualité soit conforme avant la production en série.

Conseils préventifs

Établissez une liste de contrôle pour le changement d’outil : vérification des spécifications, confirmation de l’alignement, état de lubrification, réglages des paramètres, etc., et contrôlez chaque point après chaque changement d’outil.

Standardisez le stockage des moules : nettoyez-les et appliquez de l’huile antirouille après usage, puis stockez-les séparément afin d’éviter les chocs et la corrosion.

Consignez les paramètres validés : archivez les paramètres de pliage correspondant à chaque matériau, diamètre de tube et épaisseur de paroi afin de pouvoir les retrouver directement lors du prochain changement d’outil.

La clé pour résoudre rapidement les problèmes liés au changement d’outil réside dans la combinaison d’un dépannage systématique et de procédures standardisées. De la compatibilité des moules à l’alignement de l’installation, en passant par les réglages des paramètres et la vérification des essais de pliage, chaque étape suit une méthode précise, ce qui réduit au minimum le temps de mise au point.
