Lorsque les opérateurs rencontrent des angles de pliage incohérents lors de la production, le premier composant à inspecter est généralement le système de compensation d'angle de la presse plieuse, car une défaillance de cette unité est une cause fréquente. La compensation d'angle est essentielle pour maintenir la précision du pliage, en particulier lors du traitement de feuilles métalliques longues ou épaisses. Un système de compensation défectueux entraînera des angles variables sur une même pièce, provoquant des défauts de qualité et du gaspillage de matériau. Ce guide détaille les causes typiques de défaillance du système de compensation d'angle de la presse plieuse et fournit des méthodes pratiques et étape par étape pour diagnostiquer et résoudre efficacement le problème.

Principes fondamentaux de la compensation d'angle sur presse plieuse

Avant d'aborder la défaillance, il est essentiel que les opérateurs comprennent le principe de fonctionnement du système de compensation d'angle, communément appelé compensation par bombage. Ce système est conçu pour compenser la déformation inhérente du cadre de la machine pendant le processus de pliage.

L'importance de la compensation d'angle pour les presses plieuses CNC

Lors du pliage du métal, les sections centrales de la tige et du banc subissent une légère déformation sous la pression appliquée. Sans compensation efficace, l'angle de pliage au centre de la pièce déviera de ceux aux deux extrémités. Le système de compensation d'angle corrige cette déformation pour assurer un pliage uniforme sur toute la pièce.

Les presses plieuses CNC modernes adoptent couramment trois types de systèmes de compensation :

• Systèmes de bombage mécaniques

• Systèmes de bombage hydrauliques

• Systèmes de compensation automatique pilotés par CNC

La défaillance de tout composant clé de ces systèmes entraînera une défaillance de la compensation d'angle, se manifestant par des angles de pliage incohérents.

Causes principales de l'échec de la compensation d'angle sur presses plieuses

Lors du dépannage des anomalies d'angle de pliage, concentrez-vous sur les causes typiques suivantes :

Mauvaise configuration des paramètres de courbure

Des réglages incorrects des paramètres dans le contrôleur CNC sont la principale cause de défaillance de la compensation. Si la valeur de bombage définie ne correspond pas à l'épaisseur du matériau, à la taille de l'ouverture de la matrice ou à la force de pliage, le système ne peut pas effectuer une compensation efficace.

Pour résoudre ce problème :

• Vérifiez les valeurs des paramètres de bombage dans le contrôleur CNC

• Vérifiez l'exactitude de l'épaisseur du matériau et de la largeur de la matrice saisies

• Ajustez la valeur de compensation en fonction du tonnage réel de pliage

La correction de ces paramètres résout souvent immédiatement la défaillance de la compensation.

Défaillances dans les systèmes hydrauliques de courbure

Pour les presses plieuses équipées d'unités de bombage hydrauliques, la pression hydraulique est un facteur critique. Un fonctionnement anormal du système hydraulique provoquera directement une défaillance de la compensation.

Les symptômes typiques incluent :

• Angles de pliage inégaux le long de la pièce

• Réponse de compensation lente ou retardée

• Pression hydraulique fluctuante

Inspecter les valves hydrauliques, les capteurs de pression et le débit d'huile pour assurer le bon fonctionnement des vérins de contre-fléchissement.

Usure des composants mécaniques de courbure

Les systèmes mécaniques de contre-fléchissement reposent sur des cales ou blocs réglables installés sous la table inférieure. Une utilisation prolongée peut entraîner l'usure ou le désalignement de ces pièces.

Les éléments d'inspection comprennent :

• Alignement des blocs de calage

• État de lubrification

• Précision du réglage mécanique

Le nettoyage et la recalibration de l'unité mécanique de contre-fléchissement peuvent généralement restaurer la fonction normale de compensation.

Dépannage systématique en cas d'échec de la compensation d'angle

Adopter un processus structuré de dépannage en atelier pour localiser rapidement la cause racine.

Étape 1 : Confirmer l'installation des outils et de la pièce

Avant de vérifier le système machine, vérifier d'abord la justesse de la configuration des outils, car une configuration incorrecte peut simuler une défaillance de compensation.

Points clés d'inspection :

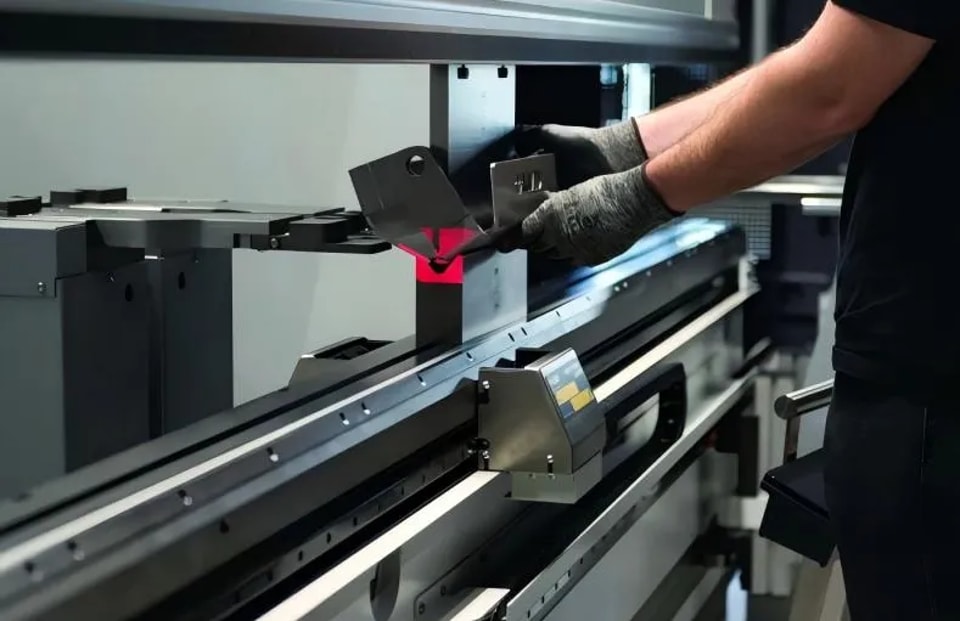

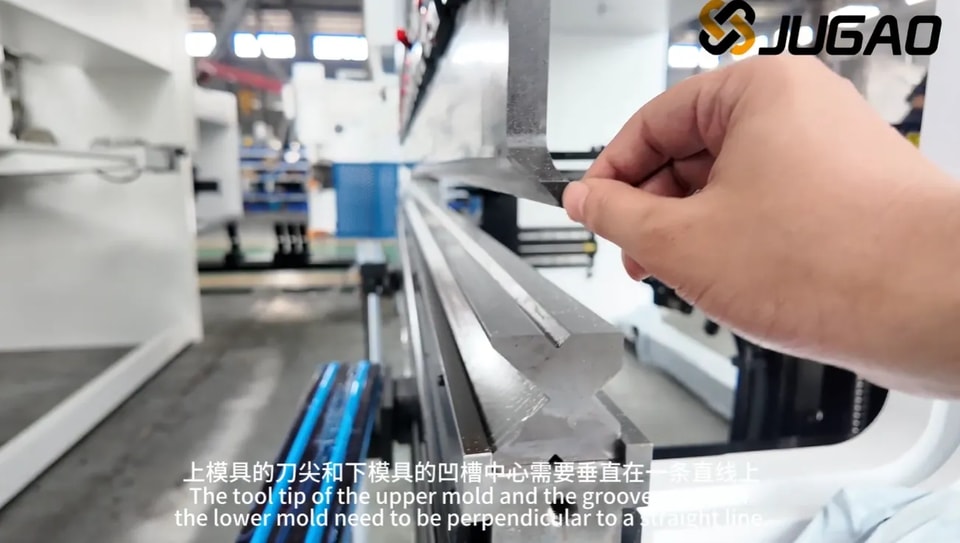

• Alignement entre poinçon et matrice

• Usure ou dommage des surfaces d'outillage

• Correspondance de la taille d'ouverture de la matrice avec le matériau traité

Étape 2 : Examiner les paramètres de compensation du contrôleur CNC

Ensuite, vérifier et ajuster les paramètres dans le contrôleur CNC.

Paramètres clés à vérifier :

• Valeur de compensation de contre-fléchissement

• Logique de calcul de la force de pliage

• Paramètres de performance du matériau d'entrée

• Données d'épaisseur de la tôle

Des données d'entrée inexactes entraîneront des calculs de compensation erronés.

Étape 3 : Vérifier les unités de compensation hydrauliques ou mécaniques

Effectuer des inspections ciblées basées sur la structure de compensation de la presse plieuse :

• Pour les systèmes hydrauliques : vérifier la stabilité de la pression d'huile, le fonctionnement des valves hydrauliques et le mouvement des cylindres de compensation

• Pour les systèmes mécaniques : vérifier le mouvement du bloc de coin, l'état de lubrification et la précision de l'étalonnage mécanique

Ces inspections permettront généralement d'identifier la cause fondamentale de l'échec de la compensation.

Étape 4 : Réaliser un pliage test et vérifier l'angle

Après avoir terminé les réglages, effectuer une opération de pliage test. Utiliser un rapporteur d'angle numérique pour mesurer les angles à trois positions :

• Extrémité gauche de la pièce

• Section centrale

• Extrémité droite

Des lectures d'angle cohérentes à toutes les positions confirment que le système de compensation fonctionne correctement.

Mesures proactives pour éviter l'échec de la compensation d'angle

La maintenance préventive peut grandement réduire l'apparition de problèmes de compensation d'angle dans la production quotidienne.

Calibration régulière des systèmes de courbure

L'étalonnage périodique garantit la précision à long terme du système de compensation. Il est recommandé de vérifier les paramètres de bombage après des remplacements majeurs d'outillage ou des changements de matériau.

Entretien courant des pièces hydrauliques

Pour les systèmes de bombage hydraulique, la maintenance de routine comprend :

• Vérification de la qualité et du niveau de l'huile hydraulique

• Surveillance de la stabilité de la pression

• Nettoyage ou remplacement des filtres hydrauliques

Ces étapes préviennent la dégradation des performances du système hydraulique.

Maintenance standardisée des outils

L'état de l'outillage impacte directement la précision du pliage. Garder les poinçons et matrices propres, intacts et correctement alignés réduit les erreurs de compensation et améliore la constance de la production.

Questions fréquemment posées

Quelle est la cause la plus fréquente de l'échec de la compensation d'angle sur presse plieuse ?

Les causes les plus courantes sont des réglages incorrects des paramètres CNC, des dysfonctionnements du système de couronnement hydraulique et un désalignement du bloc de couronnement mécanique.

Comment tester rapidement la fonctionnalité d'un système de compensation d'une presse plieuse ?

Effectuez un pliage test et mesurez les angles à plusieurs positions le long de la pièce. Une différence notable entre l'angle central et les angles aux bords indique un dysfonctionnement potentiel de la compensation.

Un outillage usé peut-il entraîner une défaillance de la compensation d'angle ?

Oui. Des poinçons et matrices usés ou endommagés peuvent produire des angles de pliage inégaux, ce qui est facilement confondu avec une défaillance du système de compensation.

À quelle fréquence le système de bombage de la presse plieuse doit-il être calibré ?

La calibration est recommandée lors du remplacement des outils, du traitement de nouveaux matériaux ou de la détection de déviations dans la précision du pliage.

Conclusion

La défaillance de la compensation d'angle de la presse plieuse compromet gravement la précision du pliage, l'efficacité de la production et la qualité du produit. En comprenant le principe de fonctionnement du système de compensation et en suivant un processus structuré de dépannage — vérification de l'installation des outils, contrôle des paramètres CNC et inspection du matériel de compensation — la plupart des pannes peuvent être diagnostiquées et réparées rapidement.

Un entretien préventif régulier et une calibration standardisée de la machine sont les moyens les plus efficaces pour prévenir ces défaillances. Si les problèmes de précision de pliage persistent ou si un support technique professionnel est nécessaire pour le système de presse plieuse, contactez l'équipe technique ou consultez les guides de maintenance avancée sur le site officiel.
