Installation et réglage des matrices de presse plieuse électro-hydraulique

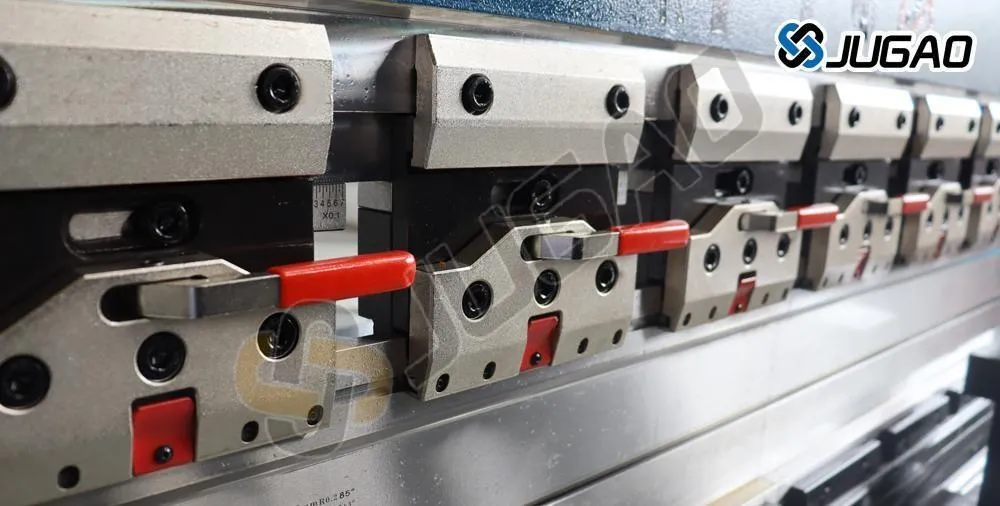

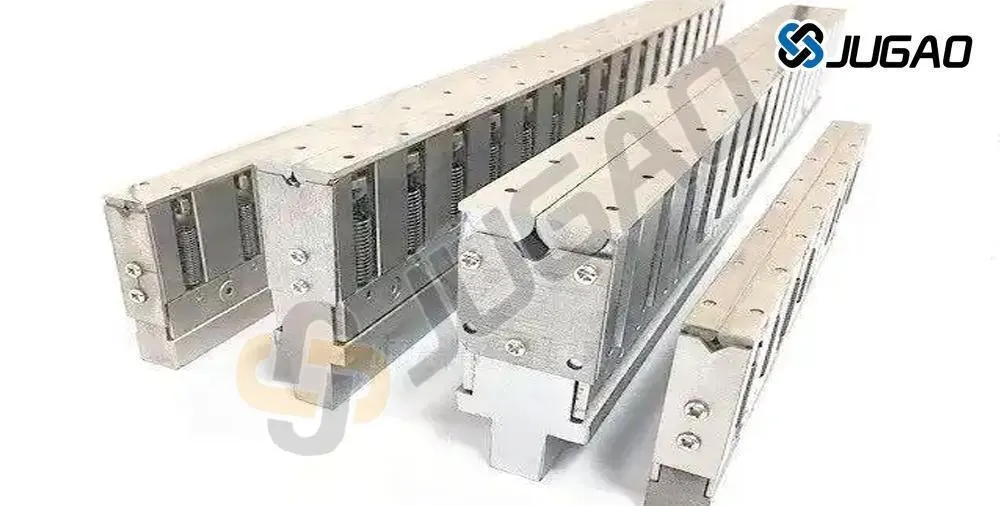

Les matrices de presse plieuse électrohydrauliques sont des outils spécialisés montés sur les presses plieuses pour façonner la tôle par formage. Composés de plusieurs éléments variant selon le type de matrice, ces outils exercent une pression pour modifier l’état physique du matériau et transformer des flans plats en produits aux géométries et dimensions précises.

Lors de l’installation, veillez à contrôler soigneusement l’état de l’équipement afin de garantir la sécurité pendant la mise en service. En suivant les conseils professionnels du fabricant de moules de presse plieuse, vous pouvez assurer une utilisation sûre et d’excellents résultats de traitement.

Les procédures suivantes décrivent les étapes clés pour une installation et un réglage corrects.

1. Préparation de la machine

Avant d’installer la matrice, familiarisez-vous avec les paramètres de fonctionnement de la machine. Mettez le système sous tension et procédez à une inspection approfondie afin d’éliminer tous les résidus, tels que les chutes de métal ou la poussière provenant des opérations précédentes. Ce contrôle préliminaire permet d’éviter les problèmes de fonctionnement et garantit un environnement de travail propre.

2. Réglage de la course du coulisseau

Commencez par vérifier la bonne proportion entre l’épaisseur de la matrice et les modules de matrice supérieur et inférieur. La course du coulisseau doit être calibrée au point de transition de la courbe de course. Un mauvais réglage à ce stade peut entraîner un dysfonctionnement de la matrice — une erreur courante mais évitable.

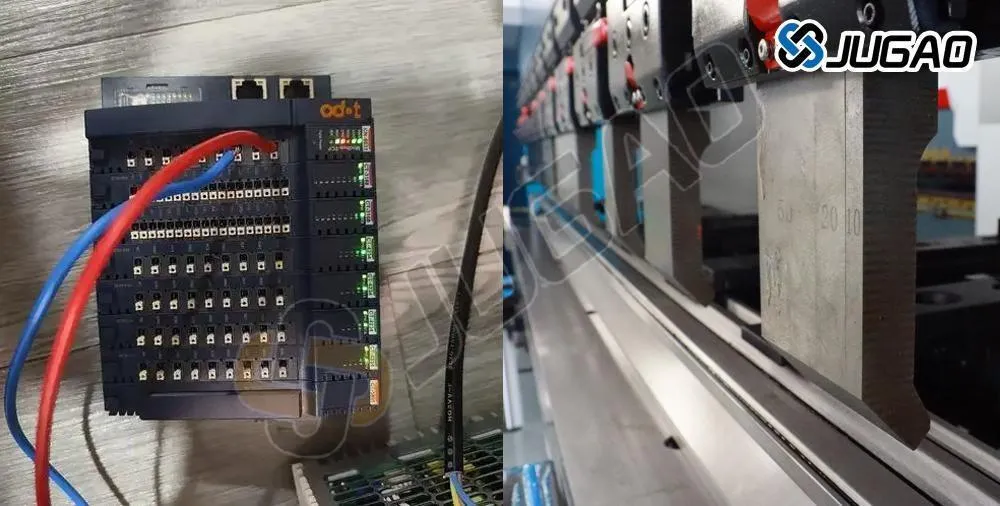

3. Réglage de la course du coulisseau

Une fois la course du coulisseau correctement configurée, passez au réglage de la limite supérieure du module. Réglez avec précision l’interrupteur du module lorsque celui-ci se trouve en haut de sa course. Cela permet au débit hydraulique de démarrer à partir de la position d’arrêt correcte, améliorant ainsi l’efficacité opérationnelle. En outre, appliquez des réglages de décélération à l’approche du point mort bas afin de minimiser l’impact et de protéger à la fois la machine et la matrice.

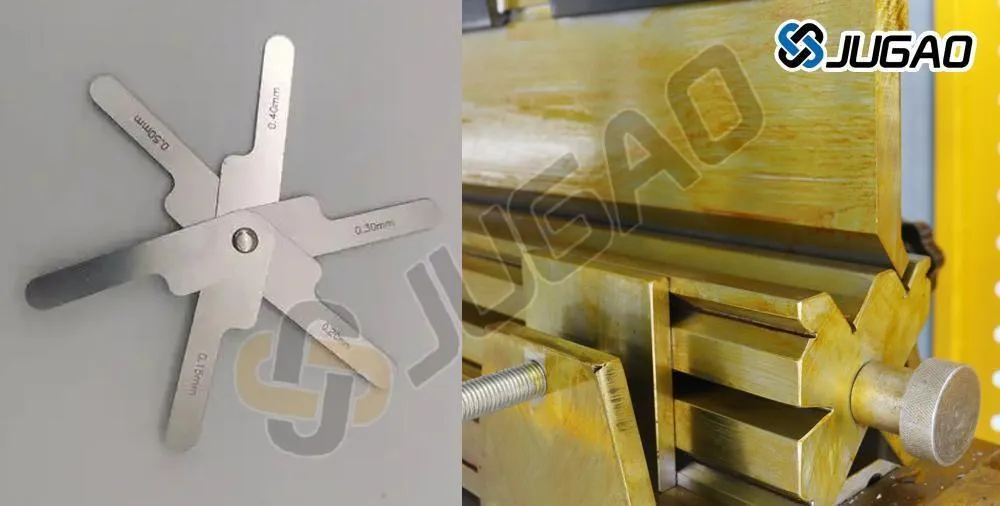

4. Réglage du jeu de la matrice

Mesurez et ajustez l’écart entre les matrices supérieure et inférieure en fonction de l’épaisseur et du type de matériau à plier. Le jeu optimal est déterminé selon les exigences spécifiques du pliage et doit être maintenu de manière constante afin d’assurer la précision du formage et la longévité de l’outillage.

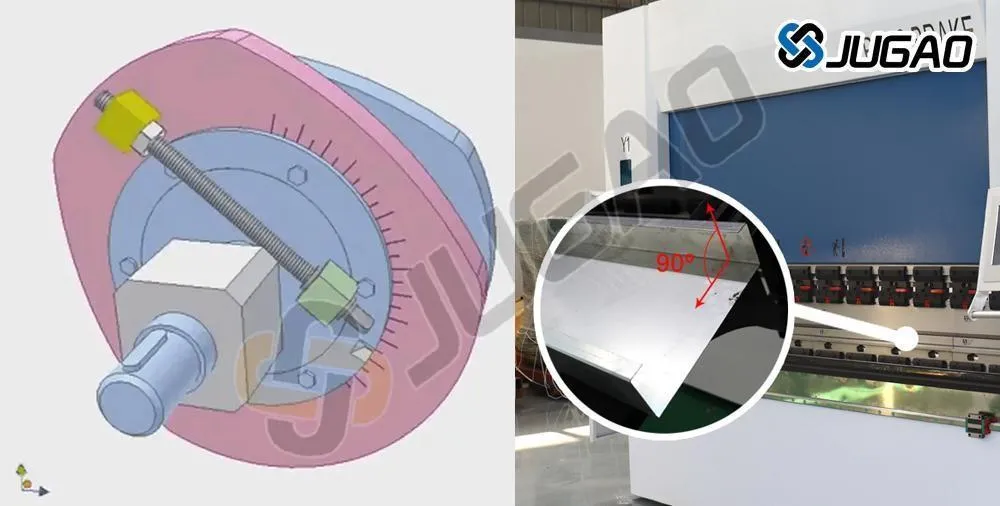

5. Étalonnage de l’angle de pliage

L’angle de pliage de la matrice doit être conforme aux spécifications du produit. Par exemple, lors du formage d’un pli à 90°, l’angle central doit être légèrement supérieur à ceux des côtés. Si le pli est trop serré, ajustez avec précision les vis de réglage de la machine pour obtenir l’angle souhaité. Une fois le réglage effectué, évitez toute modification supplémentaire, sauf en cas de changement des exigences du produit. Pendant le fonctionnement, utilisez un manomètre pour surveiller et réguler la pression de pliage afin d’éviter des défauts tels que des fissures sur les bords ou des déformations.
