Étapes clés de configuration de l’outil DELEM DA-66T

Si vous souhaitez devenir expert dans la configuration de l’outil DELEM DA-66T, ce guide est fait pour vous. Comprendre le processus de configuration est essentiel pour améliorer les performances de votre machine et garantir des résultats précis dans les opérations de pliage. Ci-dessous, nous décomposons les principales procédures et réglages de la configuration des outils afin de vous aider à améliorer l’efficacité opérationnelle. Entrons dans le détail de la configuration du DELEM DA-66T pour vous assurer de bien comprendre chaque étape.

1. Introduction

Pour ajuster ou modifier une configuration d’outil pour un produit spécifique, localisez d’abord le produit dans la bibliothèque d’outils, puis lancez la fonction Configuration des outils. Cette première étape constitue la base de la personnalisation de l’outil en fonction de vos besoins de production.

2. Flux de travail standard

Le flux de travail standard pour la configuration des outils sur le DELEM DA-66T commence par une compréhension complète de l’agencement de l’interface de la machine et de ses principes de fonctionnement. Une étape préalable cruciale consiste à vérifier les mises à jour du système — ces mises à jour débloquent souvent des fonctionnalités améliorées qui augmentent la précision de la configuration. Maîtriser ce flux de travail de base est essentiel pour réaliser des configurations d’outils précises et réussies.

Une fois la fonction Configuration des outils activée, la moitié supérieure de l’écran affiche une vue de face de la configuration de la machine. Cette interface vous permet de programmer le positionnement des outils dans la machine. De haut en bas, la vue de face montre les composants suivants de la machine :

• Partie supérieure de la machine (bâti supérieur)

• Adaptateur de poinçon (si programmé)

• Poinçon

• Matrice

• Partie inférieure de la machine (table)

Notez que la possibilité de programmer un adaptateur de poinçon dépend du paramètre « activer les adaptateurs » dans le même mode Machine.

3. Sélection des outils

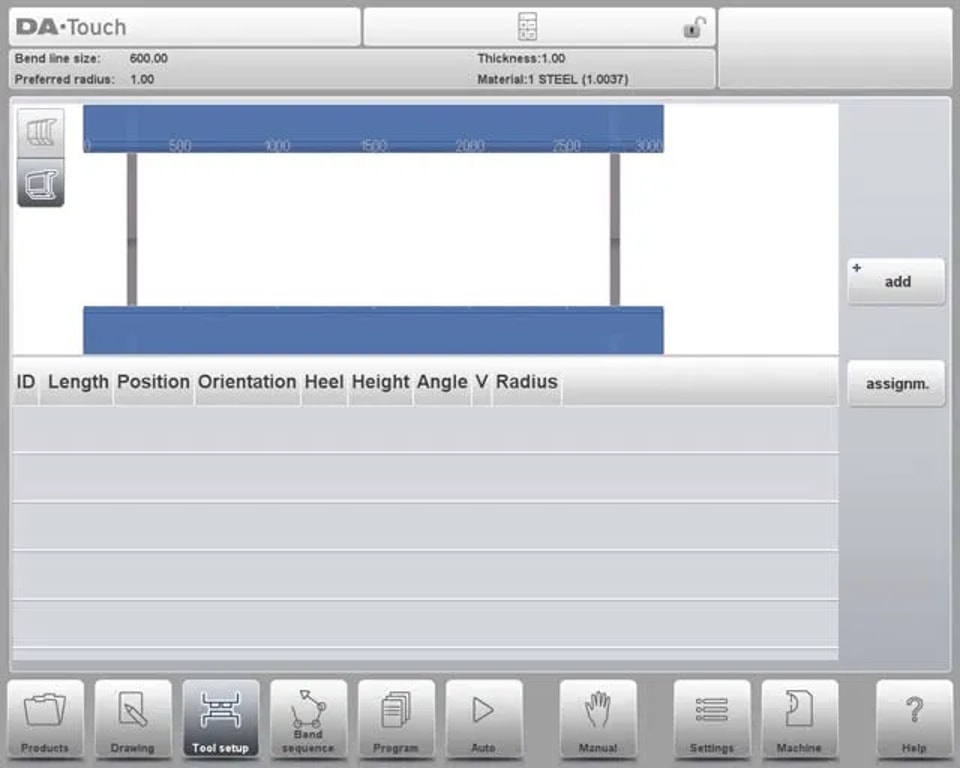

La sélection des outils est une étape essentielle de la configuration du DELEM DA-66T. Lors du lancement d’une nouvelle configuration d’outils, l’ouverture de la machine est vide — voici la marche à suivre pour la sélection :

Commencez par cliquer sur « Ajouter » pour inclure un outil dans la configuration. Vous pouvez choisir un poinçon, une matrice ou un adaptateur (si la fonction adaptateur est activée). Une fois un outil (par exemple un poinçon) sélectionné, il est placé dans la machine en utilisant la longueur maximale disponible.

Après le positionnement, vous pouvez modifier l’ID de l’outil en sélectionnant l’ID du poinçon à l’écran, puis en touchant l’affichage en liste.

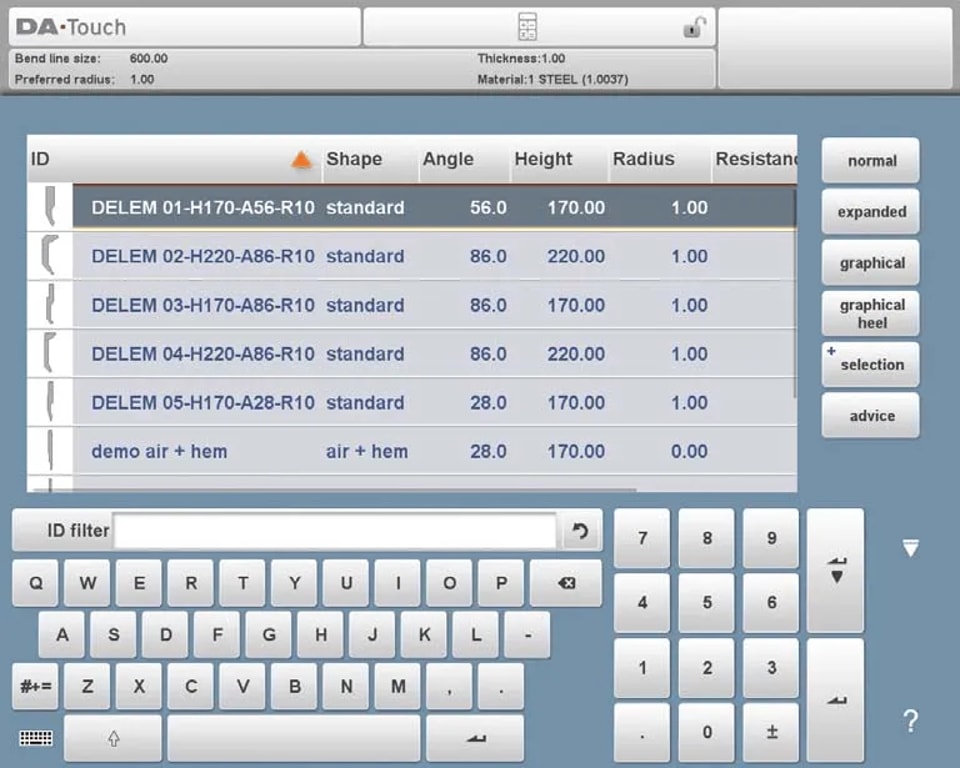

Sur cet écran, la fonction « Advise » fournit une liste sélectionnée d’outils disponibles, avec une sélection basée sur quatre critères clés :

• Rayon du produit: L’outil doit générer un rayon proche de la cible, avec une tolérance de +/- 50 % par rapport au rayon souhaité.

• Force de pliage: La force de pliage requise ne doit pas dépasser la capacité de charge de l’outil.

• Angle de l’outil: L’angle de l’outil doit être inférieur ou égal à l’angle requis pour le produit.

• Méthode de pliage: L’outil doit correspondre à la méthode de pliage prévue (par exemple, utiliser des outils de rabattage pour les produits nécessitant des plis à ourlet).

Pour afficher tous les outils disponibles, appuyez sur « Tout afficher ». Pour une sélection efficace, commencez par choisir des matrices Multi-V ou Vario-V adaptées à vos besoins de production, et utilisez l’option de présélection des caractéristiques de matrice pour accélérer le processus.

3.1 Présélection des caractéristiques de la matrice Multi-V

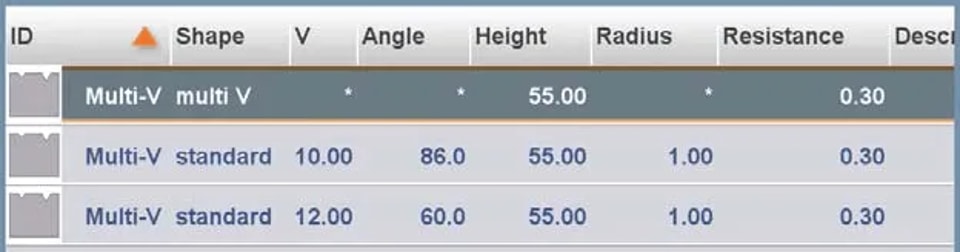

Les matrices Multi-V sont équipées de plusieurs ouvertures en V ou en U, et leur présélection comprend trois étapes clés :

• Sélection des ouvertures: Vous pouvez choisir manuellement une ouverture spécifique pour la matrice Multi-V, ce qui vous donne un contrôle précis sur le calcul de la séquence de pliage.

• Utilisation de Multi-V (V = *): Vous pouvez également sélectionner la matrice Multi-V avec le réglage « V = * ». Dans ce cas, le système de commande choisira automatiquement l’ouverture qui rapproche le plus le rayon du produit de la spécification programmée.

• Ajustement dynamique: Lors du calcul de la séquence de pliage, si une autre ouverture s’avère plus adaptée, le système basculera vers cette nouvelle ouverture pour les plis restants non encore calculés, optimisant ainsi le processus de pliage pour de meilleurs résultats.

Cette méthode garantit flexibilité et précision dans la configuration des outils DELEM DA-66T.

3.2 Sélection et configuration de la matrice Vario-V

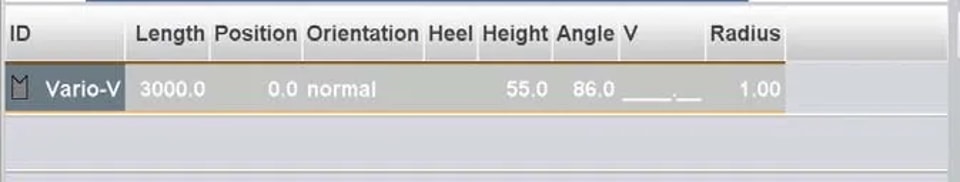

Les matrices Vario-V disposent d’ouvertures réglables en V ou en U, et leur processus de sélection est similaire à celui des autres matrices. En voici un résumé simplifié :

• Processus de sélection: Choisissez la matrice Vario-V comme n’importe quelle autre matrice. Au départ, la valeur V (taille de l’ouverture) n’est pas programmée.

• Création de la séquence de pliage: Vous pouvez commencer immédiatement à créer une séquence de pliage : le système sélectionnera automatiquement la valeur V la plus appropriée en fonction des positions Vario-V disponibles.

• Valeur V programmée: Si vous programmez manuellement une valeur V spécifique, le système utilisera cette valeur pour calculer la séquence de pliage.

• Positions discrètes: Pour les matrices Vario-V avec positions discrètes fixes, seules ces positions sont utilisables. Si vous programmez une autre valeur V, le système choisira la position disponible la plus proche.

• Réglage des ouvertures en V: Vous pouvez modifier l’ouverture en V sélectionnée (pour les matrices Multi-V) ou la valeur V (pour les matrices Vario-V). Utilisez la fonction « Modifier, déplacer la matrice » et appuyez sur la valeur pour effectuer les ajustements.

• Ajustements en mode programme: Des ajustements similaires peuvent également être effectués à l’aide de la fonction Positionnement de la matrice en mode Programme.

L’intégration de ces étapes dans votre configuration DELEM DA-66T contribue à optimiser les opérations de pliage.

3.3 Positionnement et repositionnement des outils

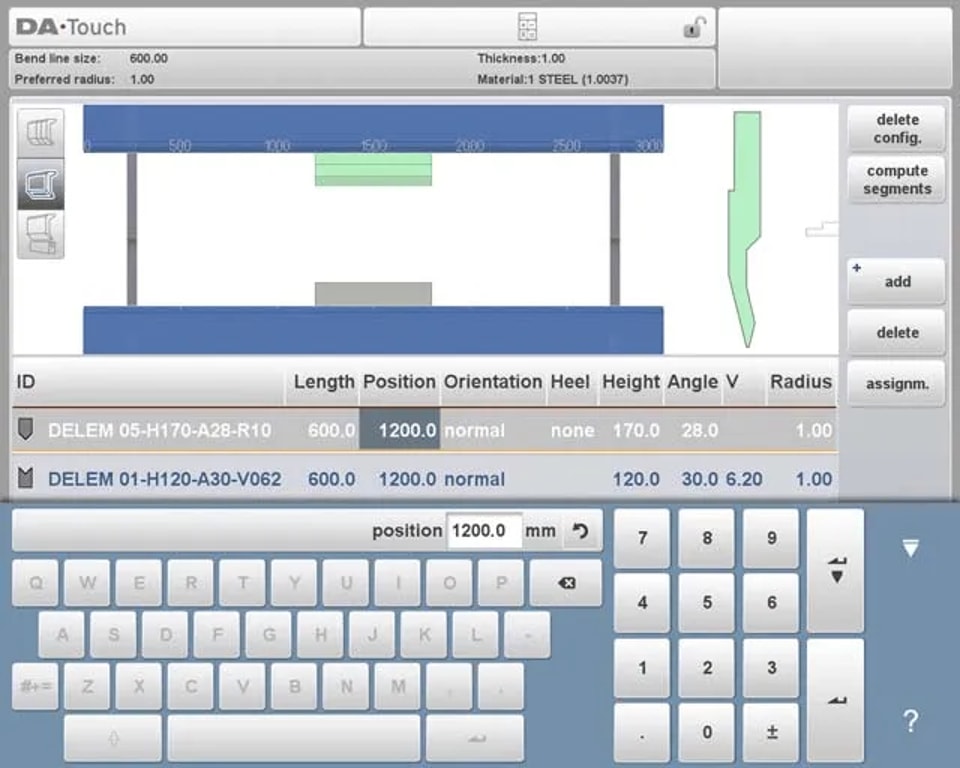

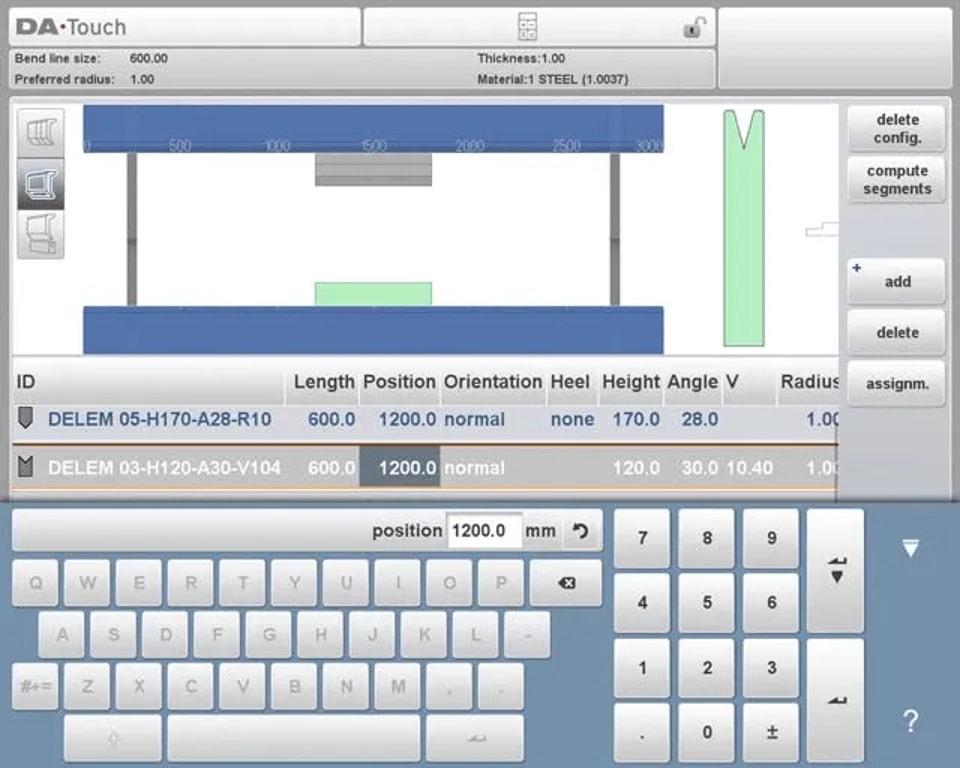

Le réglage de la position des outils dans la configuration DELEM DA-66T est intuitif. Suivez ces étapes pour gérer efficacement les paramètres des outils :

1. Modifier la longueur et le positionnement:

◦ Déplacez le curseur vers le champ cible, saisissez la nouvelle valeur du paramètre, puis appuyez sur ENTRÉE : l’outil sera alors mis à jour avec les nouveaux réglages.

◦ Vous pouvez également sélectionner un outil en appuyant dessus, puis le faire glisser vers l’emplacement souhaité afin d’en ajuster la position.

1. Repositionnement de précision:

◦ Le système intègre une fonction de glissement améliorée : pendant le glissement, déplacez votre doigt vers le bas pour ralentir la vitesse de positionnement, ce qui permet un placement plus précis.

◦ Une fonction d’accrochage facilite l’alignement : lorsque les outils se trouvent dans la zone d’accrochage, une ligne rouge apparaît, indiquant que l’outil est aligné sur le bord supérieur, le bord inférieur ou le centre de la machine.

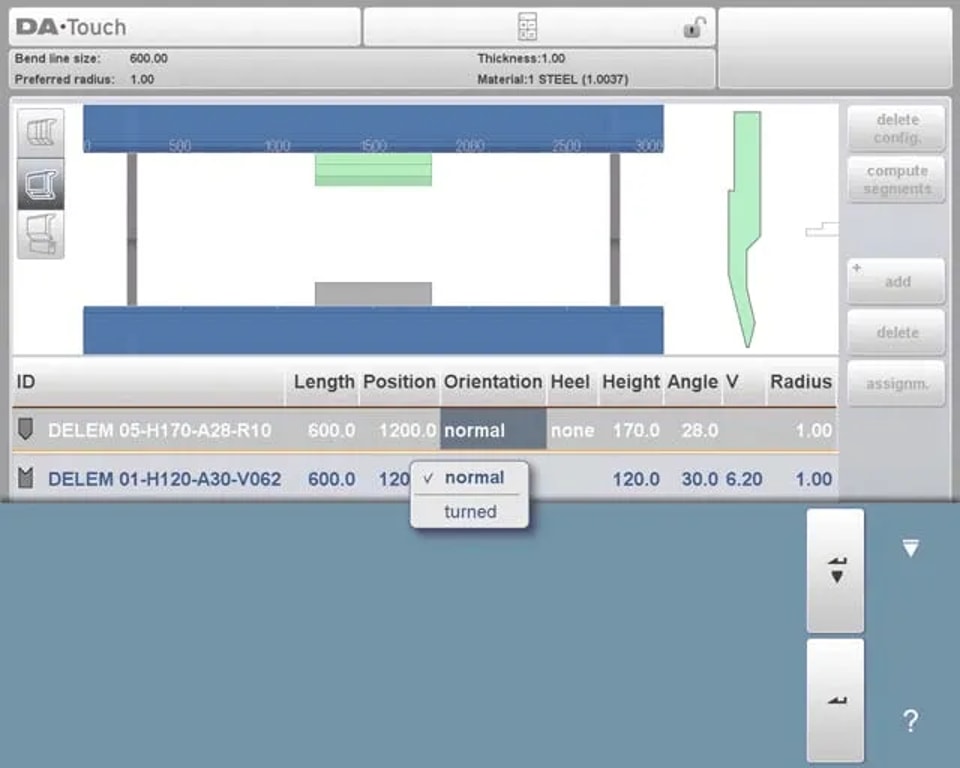

2. Ajustements du réglage des outils:

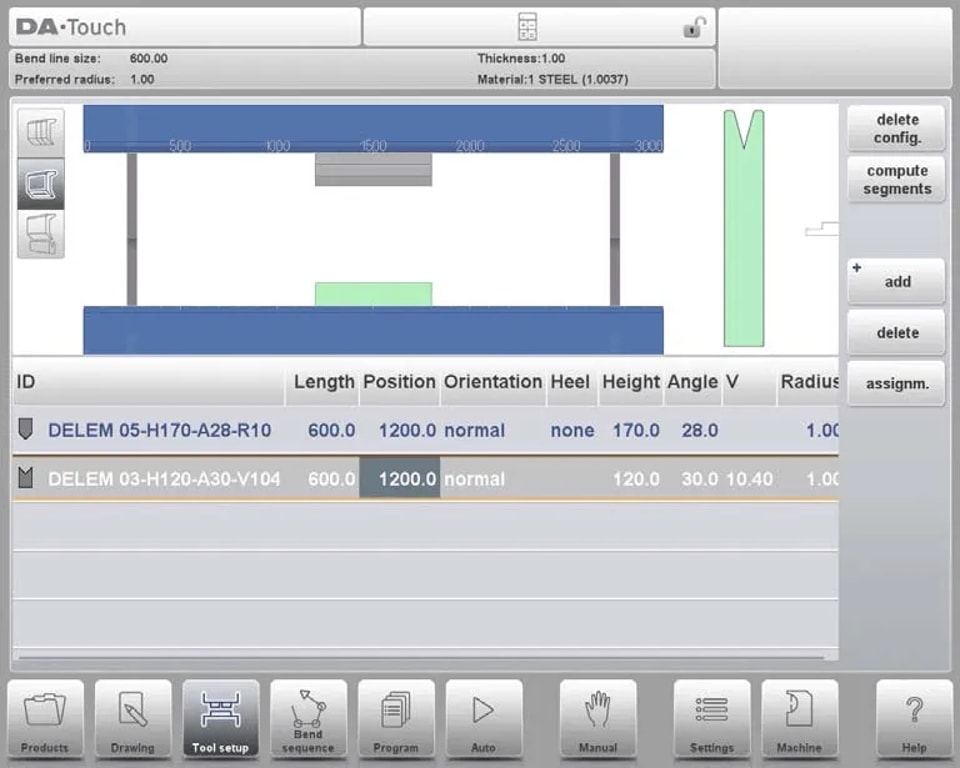

◦ Une fois un poinçon finalisé, une matrice avec un ID par défaut (correspondant à la longueur et à la position du poinçon) est automatiquement placée sous le poinçon.

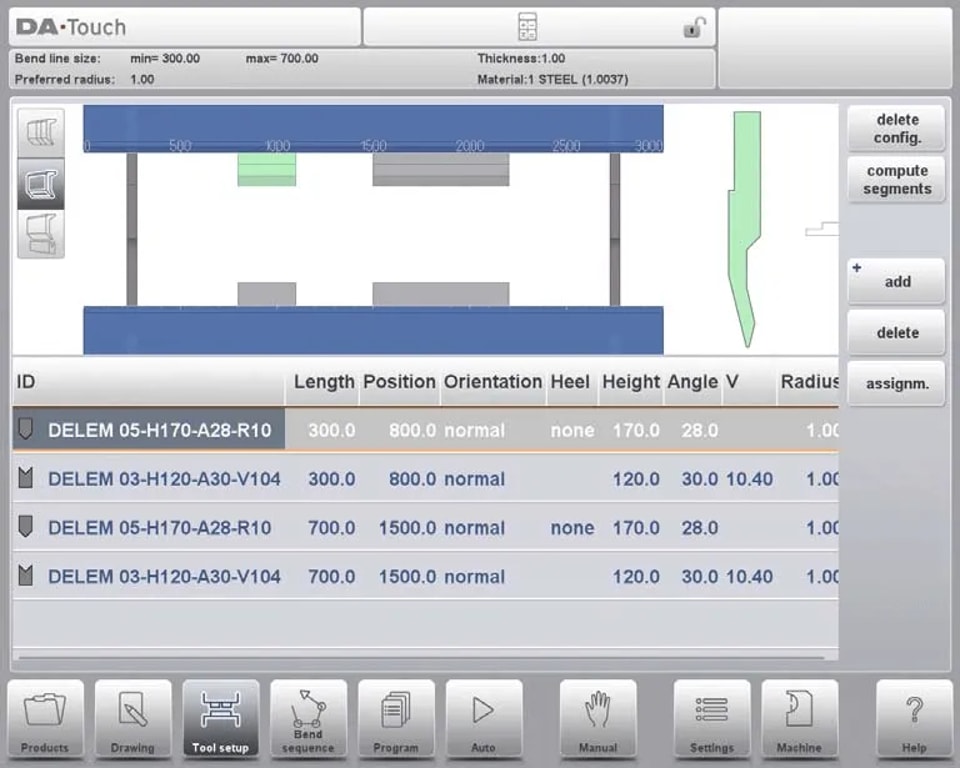

◦ Utilisez les fonctions disponibles pour ajuster le réglage des outils : ajouter ou désactiver des poinçons/matrices, déplacer les outils, modifier leur longueur, ajuster leur orientation ou modifier les types de talon.

3. Fonctions de gestion des outils:

◦ Supprimer la configuration.: Efface la configuration actuelle afin d’en créer une nouvelle à partir de zéro.

◦ Ajouter: Introduit un nouvel outil (poinçon, matrice ou adaptateur, si activé) dans la configuration.

◦ Supprimer: Supprime l’outil actuellement sélectionné du réglage.

Lors de la sélection et du réglage des outils, portez une attention particulière au positionnement et au repositionnement : c’est essentiel pour obtenir les résultats de pliage souhaités et maintenir la qualité du produit.

4. Segmentation des outils

Pour la configuration DELEM DA-66T, le système de commande permet de créer des tailles d’outils personnalisées grâce à une segmentation appropriée. Vous trouverez ci-dessous un aperçu de la fonction de segmentation, y compris les trois modes d’affichage disponibles dans le réglage des outils :

• Logique de réglage et de segmentation des outils: Le système de commande permet une segmentation efficace des outils, déterminée par les segments préprogrammés pour chaque outil individuel. Vous pouvez configurer ces segments en mode Machine, dans les bibliothèques de poinçons et de matrices inférieures.

• Trois modes d’affichage dans le réglage des outils: L’écran de réglage des outils propose trois modes d’affichage pour faciliter la segmentation :

Affichage de segmentation: Affiche des informations détaillées sur les segments d’outils et permet de gérer les segments individuels.

Affichage du réglage des outils: Affiche les outils nécessaires à la production et vous permet de configurer la combinaison d’outils souhaitée.

Affichage des stations d’outils: Permet de visualiser, sélectionner et gérer les stations d’outils.

Vous pouvez passer d’un affichage à l’autre à l’aide des boutons situés sur le côté gauche du panneau avant de la machine, ce qui améliore votre capacité à configurer efficacement les outils. Pour des instructions détaillées sur la programmation des segments dans la bibliothèque d’outils, reportez-vous à la dernière section de ce guide.

5. Segmentation des outils individuels

Après avoir configuré les outils nécessaires à votre produit, le mode Bend Sequence peut calculer la séquence de pliage la plus efficace. Voici un résumé simplifié de la segmentation des outils individuels :

• Option de segmentation: Si nécessaire, vous pouvez segmenter les outils ; cela aide à sélectionner les segments corrects afin d’obtenir la longueur d’outil requise.

• Calcul automatique: La fonction de segmentation des outils calcule automatiquement la segmentation requise. Elle utilise des paramètres tels que la « distance maximale entre outils » et, éventuellement, la « tolérance de longueur d’outil » pour trouver la solution optimale.

Pour un contrôle précis, concentrez-vous sur la segmentation des outils individuels :

• Utilisez l’aperçu des outils pour consulter les outils disponibles et leurs configurations.

• Utilisez les affectations pour classer les outils selon leur utilisation et leur nécessité.

• Dans l’affichage de segmentation, assurez-vous que chaque segment est correctement enregistré dans la bibliothèque d’outils. Le maintien d’une bibliothèque bien organisée simplifie la récupération des outils et améliore la convivialité de la machine.

5.1 Aperçu des outils

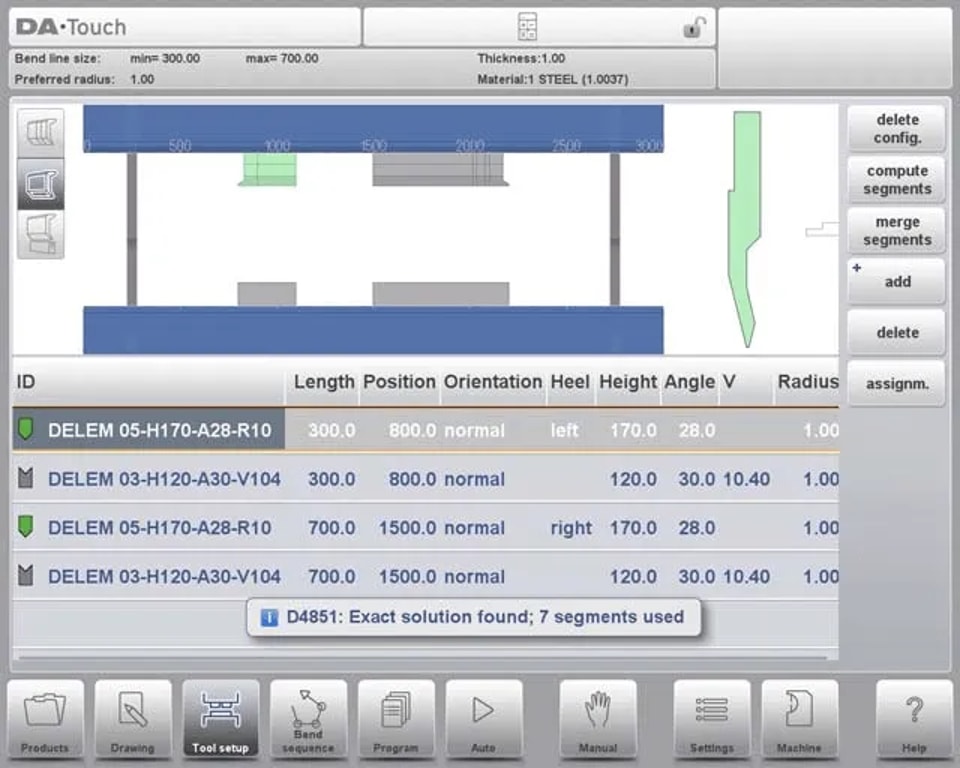

Dans la configuration DELEM DA-66T, vous pouvez lancer la segmentation des outils en cliquant sur la fonction de segmentation dans l’interface d’aperçu des outils. Le système calcule la segmentation en fonction des longueurs de segments préprogrammées et de la disponibilité actuelle des segments, en tenant compte de toutes les stations utilisant le même outil.

Les résultats s’affichent avec des indicateurs d’état pour montrer la progression de l’optimisation :

• Un indicateur vert signifie une correspondance exacte entre les segments requis et les segments disponibles.

• Un indicateur jaune indique une longueur de segment valide mais approximative (dans la tolérance autorisée).

• Un indicateur rouge signifie qu’aucune segmentation valide n’est possible.

Vous pouvez interrompre le processus de segmentation en cliquant sur « Annuler » ou « Arrêter ». Utilisez le bouton « Fusionner les segments » pour ramener un outil segmenté à son état non segmenté. De plus, la modification des propriétés d’un outil fusionnera automatiquement ses segments.

Affectations

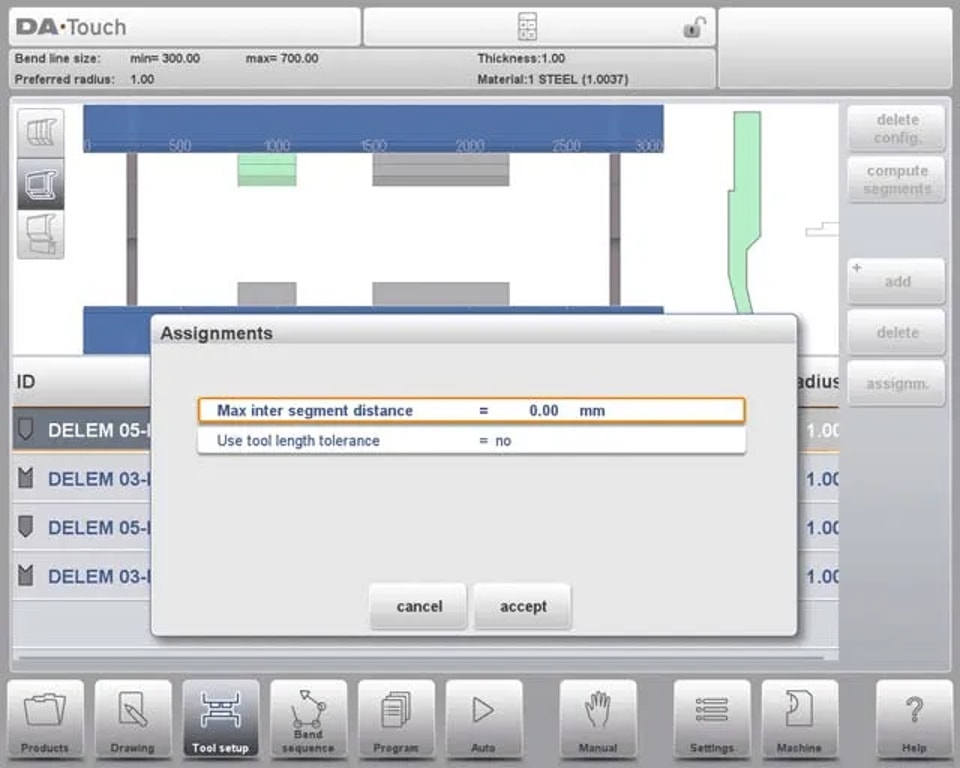

Pour consulter les affectations utilisées dans les calculs de segmentation, appuyez sur le bouton « Affectations ». Les affectations disponibles incluent :

• Distance maximale entre segments: Distance maximale autorisée entre des segments adjacents.

• Utiliser la tolérance de longueur d’outil: Active cette tolérance pour compenser les légères variations de segmentation.

5.2 Vue de segmentation

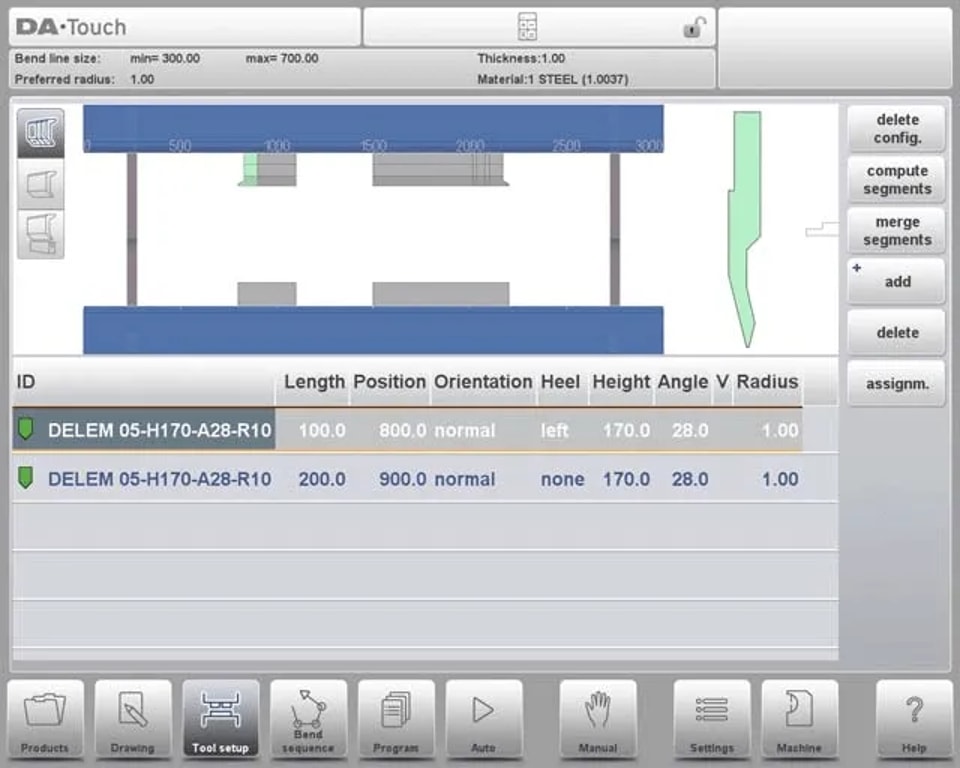

Dans la vue de segmentation de la configuration DELEM DA-66T, seuls les segments de l’outil sélectionné sont affichés.

Vous pouvez déplacer et modifier ces segments, mais notez que ces changements ne tiennent pas compte des segments en stock. De plus, la modification de la longueur ou du type d’outil réinitialisera la segmentation, ce qui nécessitera de régénérer les segments.

5.3 Segments dans la bibliothèque d’outils

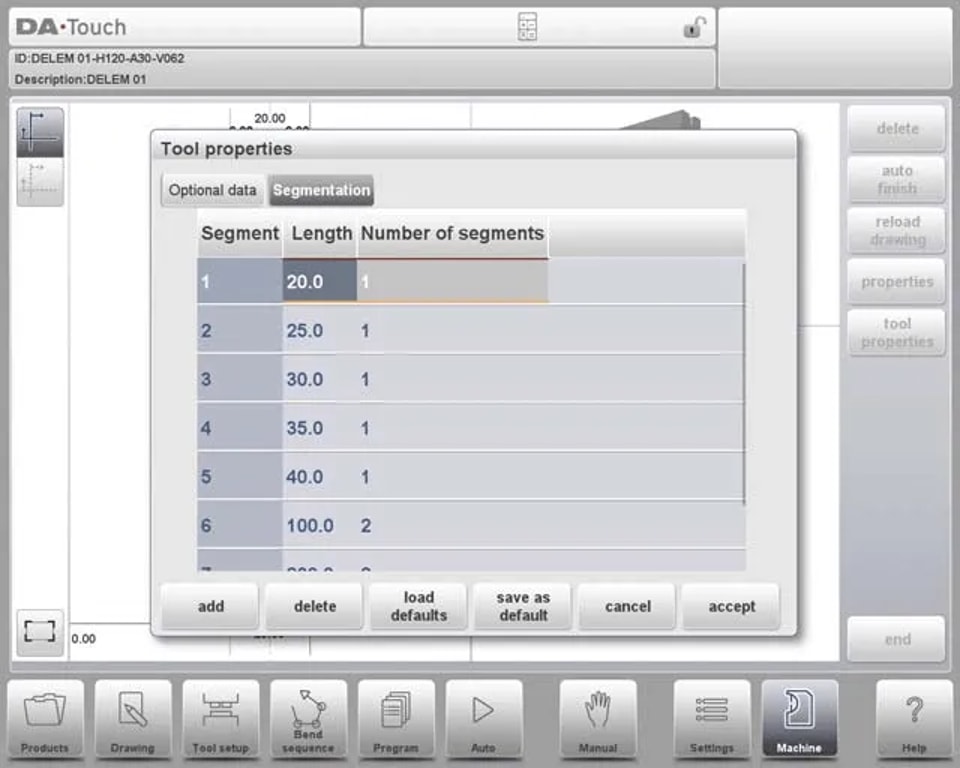

Pour activer l’utilisation des segments dans la configuration DELEM DA-66T, vous devez terminer la configuration de la bibliothèque en mode Machine — accédez à la section des poinçons ou des matrices inférieures.

Pour chaque outil, vous pouvez définir la longueur du segment, la forme de talon en option et les segments disponibles dans l’onglet « Segmentation ».

6. Sélection et repositionnement des stations

Dans la configuration DELEM DA-66T, la vue Station est la troisième perspective pour la configuration des outils. Voici un guide simplifié pour l’utiliser :

• Mise en surbrillance des stations: En vue Station, les stations d’outils entières sont mises en surbrillance dès que vous les sélectionnez — ce qui permet d’identifier facilement les stations avec lesquelles vous travaillez.

• Repositionnement des outils: Vous pouvez repositionner les stations d’outils de deux façons : soit en programmant une nouvelle position, soit en faisant glisser la station vers un nouvel emplacement sur l’interface de la machine.

• Définition automatique des stations d’outils: Une station d’outils est automatiquement définie lorsqu’un poinçon chevauche une matrice. Cela s’applique même en cas de léger décalage de position (tant que le chevauchement subsiste) ou si deux poinçons sont associés à une seule matrice — ce qui est particulièrement utile pour les pliages contraints.

• Maintien du positionnement relatif: Lors du repositionnement des stations, leurs positions relatives restent inchangées, garantissant ainsi la préservation de l’intégrité de votre configuration.

• Aucune incidence sur les détails des outils: Important : la vue Station gère uniquement l’agencement spatial des stations d’outils — elle ne modifie aucune spécification d’outil (par exemple la longueur, l’angle ou la capacité de charge).

Comprendre ces fonctions de la vue Station vous permet de gérer et de repositionner efficacement les outils, afin d’optimiser les performances de la machine.

7. Foire aux questions (FAQ)

Q1 : Puis-je repositionner les stations d’outils sans affecter leur configuration dans DELEM DA-66T ?

R1 : Oui. Dans la vue Station, vous pouvez repositionner les stations d’outils tout en conservant leurs positions relatives. Cela garantit une configuration cohérente et précise.

Q2 : Comment démarrer le processus de configuration des outils DELEM DA-66T ?

R2 : Commencez par accéder à l’interface de la machine et à naviguer vers le menu des réglages d’outils. Familiarisez-vous d’abord avec les options disponibles, et assurez-vous d’installer toutes les mises à jour initiales du système — cela garantit un fonctionnement optimal de la machine.

Q3 : Le changement de position des stations d’outils affecte-t-il les détails de l’outil dans DELEM DA-66T ?

R3 : Non. Le repositionnement des stations d’outils ne fait qu’ajuster leur disposition spatiale ; il ne modifie aucun détail de l’outil (comme les dimensions, la capacité de charge ou l’angle). La vue Station sert exclusivement à gérer l’emplacement, et non les spécifications des outils.

8. Conclusion

En résumé, pour maîtriser la configuration des outils DELEM DA-66T, il faut maîtriser les étapes clés : accéder à l’interface de configuration des outils et y naviguer, sélectionner les outils adaptés à vos besoins de production, et gérer le positionnement des outils ainsi que l’alignement des stations. Une configuration correcte améliore non seulement les performances de la machine, mais garantit aussi précision et efficacité dans les opérations de pliage.

Pour tirer le meilleur parti de votre DELEM DA-66T, veillez à vérifier régulièrement les mises à jour du système et à maintenir une bibliothèque d’outils bien organisée. Une attention constante à ces détails vous aidera à exploiter pleinement la productivité de votre presse plieuse.

Si vous avez besoin d’une assistance supplémentaire ou si vous avez des questions sur la configuration des outils DELEM DA-66T, n’hésitez pas à contacter notre équipe. Nous vous recommandons également d’explorer nos ressources supplémentaires et notre documentation afin d’obtenir davantage d’informations sur l’optimisation des performances de votre machine.
