Points clés du guide d’utilisation de l’ESTUN E21

Pour améliorer l’efficacité de vos opérations de transformation des métaux, il est essentiel de maîtriser les bases du guide d’utilisation de l’ESTUN E21. Si vous recherchez des conseils professionnels pour optimiser l’utilisation de ce contrôleur, vous êtes au bon endroit.

Cet article met en lumière les points essentiels du guide d’utilisation de l’ESTUN E21 et propose des conseils pratiques pour rationaliser vos processus opérationnels. Que vous soyez un opérateur expérimenté ou novice sur ce système, ces informations vous apporteront les connaissances nécessaires pour améliorer la précision et la productivité de vos tâches. Explorons ce guide et libérons tout le potentiel de l’ESTUN E21 pour vos machines.

Procédure de base

Pour utiliser efficacement le contrôleur ESTUN E21, vous devez d’abord vous familiariser avec son fonctionnement de base. Commencez par vérifier que le contrôleur est correctement connecté et mis sous tension. Une fois la machine activée, la première étape consiste à saisir les paramètres de fonctionnement requis sur l’écran du contrôleur. Cela inclut le choix du mode de fonctionnement (manuel ou automatique) selon les besoins spécifiques de la tâche. En suivant ces étapes initiales, vous vous assurez d’être prêt pour une utilisation précise, conformément aux indications du guide d’utilisation de l’ESTUN E21.

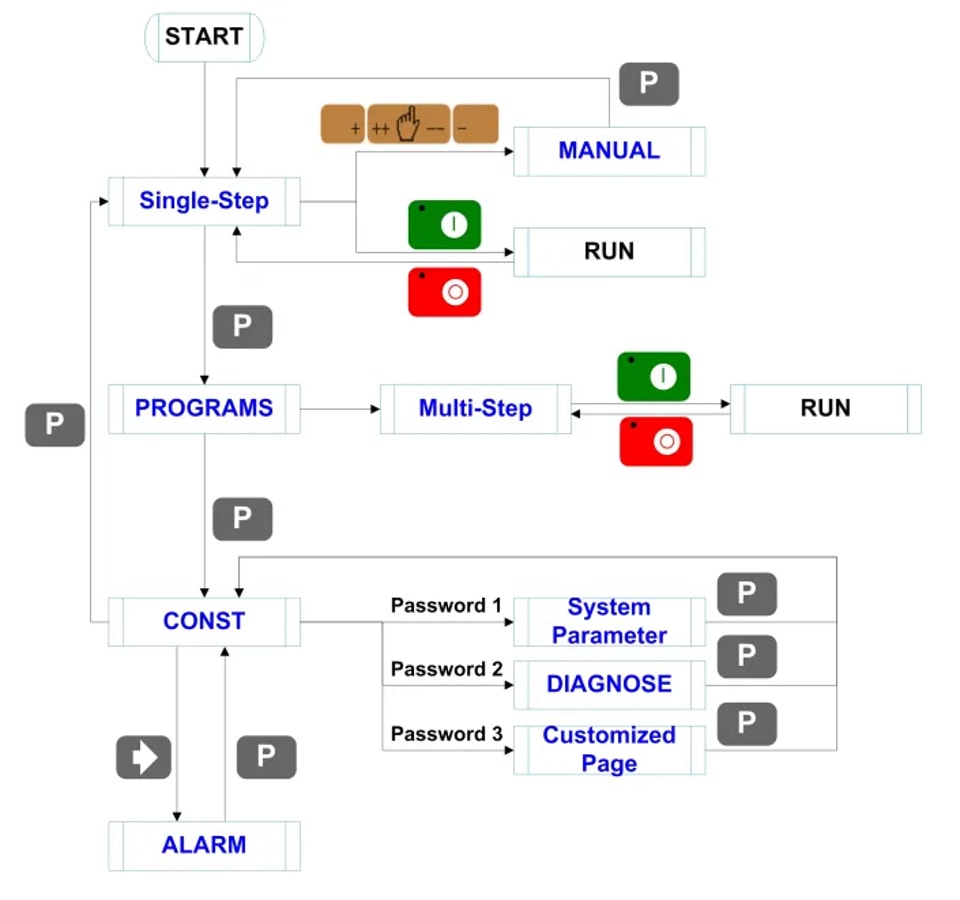

Le schéma illustre le changement de mode et la procédure de base de fonctionnement de l’appareil.

Programmation du contrôleur ESTUN E21

Programmer votre presse plieuse avec l’ESTUN E21 est simple mais efficace. Pour programmer une tâche, accédez d’abord au menu de programmation sur le contrôleur. Cela implique de naviguer dans l’interface pour saisir des commandes telles que l’angle de pliage, le type de matériau et l’épaisseur du matériau. En suivant ces étapes, vous pouvez garantir que la machine fonctionne avec la précision requise pour des tâches complexes, comme indiqué dans le guide d’utilisation de l’ESTUN E21. Vous pouvez également ajuster et enregistrer plusieurs programmes, ce qui permet une grande flexibilité et une meilleure efficacité dans les opérations quotidiennes.

L’appareil offre deux méthodes de programmation : la programmation en une étape et la programmation en plusieurs étapes. Les utilisateurs peuvent choisir la méthode appropriée en fonction des besoins réels du travail.

Programmation en une étape

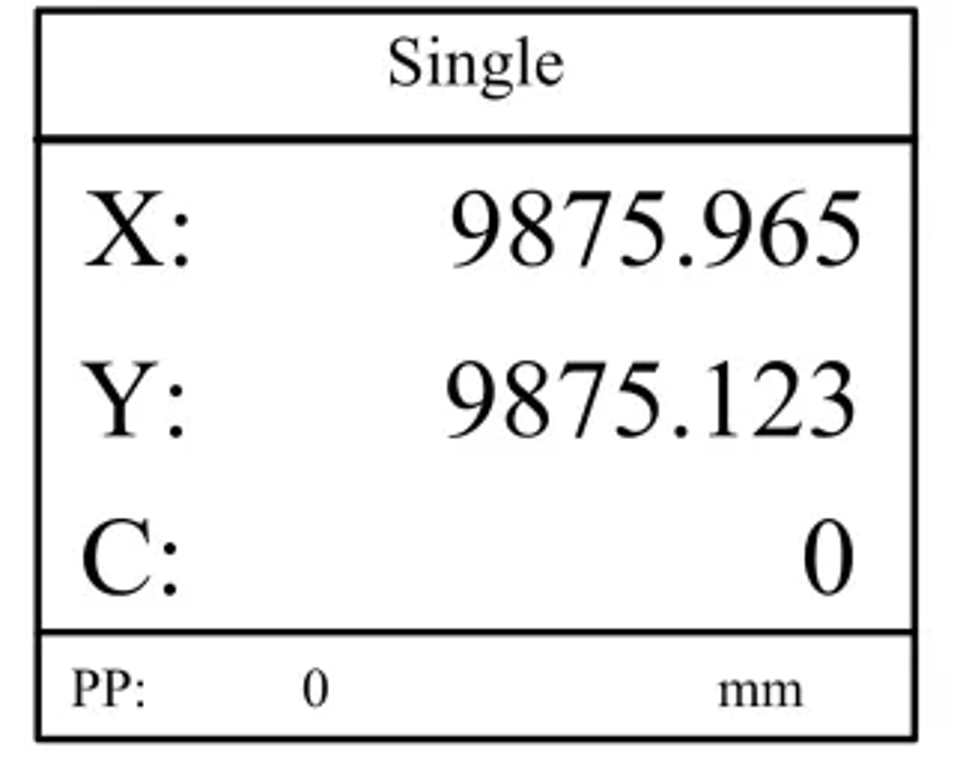

La programmation en une étape est généralement utilisée pour réaliser l’usinage d’une pièce en une seule opération. Lorsque le contrôleur est mis sous tension, il affiche automatiquement la page du programme en une étape.

Étapes de fonctionnement

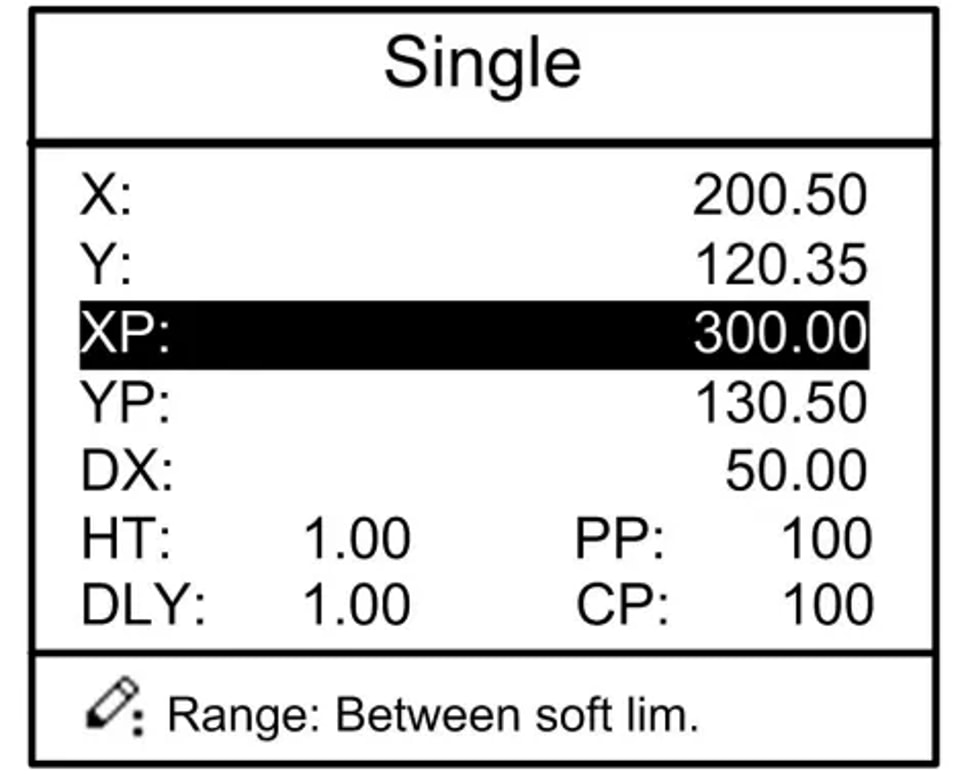

1. Après le démarrage de l’appareil, il passera automatiquement à la page de configuration du programme en une étape.

2. Appuyez sur la touche désignée pour sélectionner le paramètre à configurer, utilisez les touches numériques pour saisir la valeur du programme, puis appuyez sur la touche de confirmation pour valider la saisie.

Remarque : les paramètres ne peuvent être configurés que lorsque l’indicateur Stop est allumé.

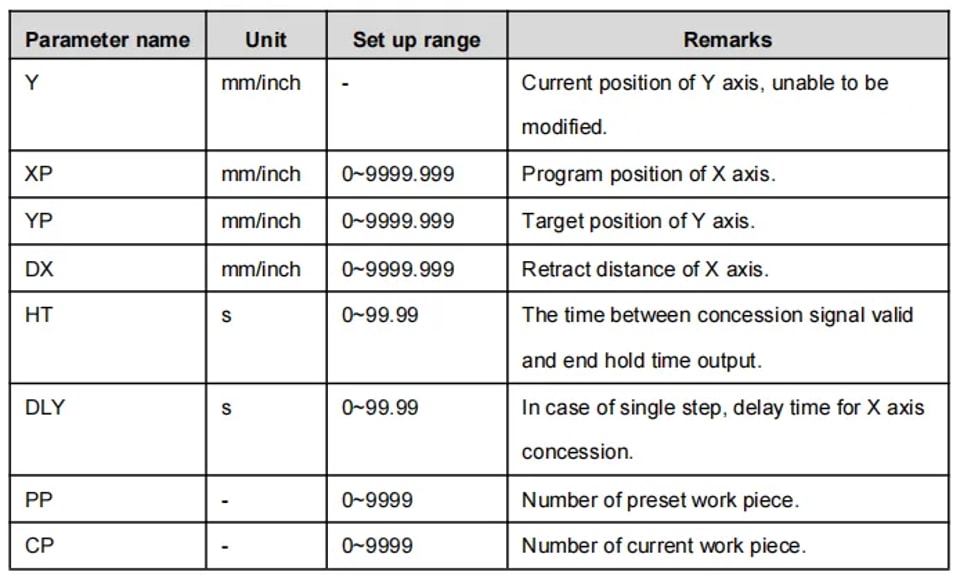

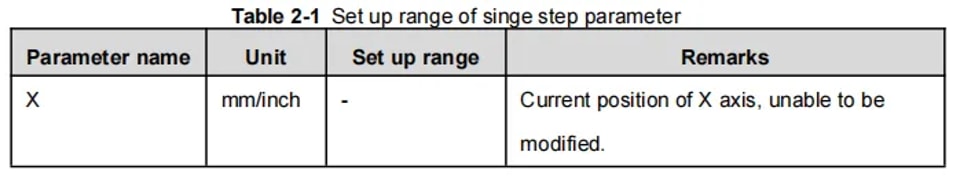

La plage de configuration des paramètres en une étape est indiquée dans le tableau.

3. Appuyez sur la touche de démarrage

et le système fonctionnera selon ce programme, comme indiqué sur la figure.

Exemple d’utilisation

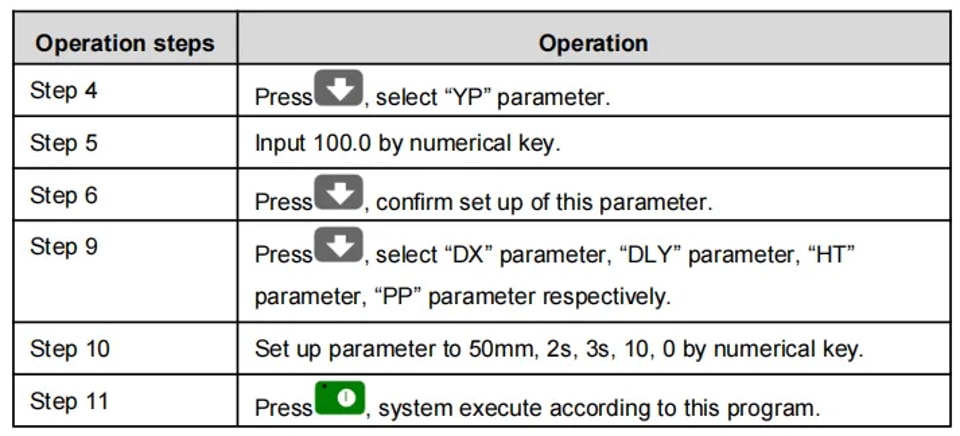

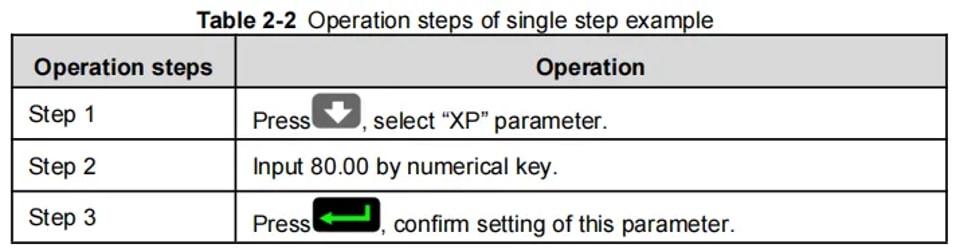

Comme recommandé dans le guide d’utilisation de l’ESTUN E21, vous pouvez améliorer votre programme en une étape en configurant la profondeur de pliage à 100,0 mm et la butée arrière à 80,00 mm. Réglez la distance de retrait à 50 mm, avec un temps d’attente de dégagement de 2 secondes et un temps de maintien de 3 secondes. Attribuez le numéro de pièce à 10, afin que chaque étape opérationnelle corresponde aux détails fournis dans le tableau du guide. En suivant ces réglages, vous garantissez des résultats de fabrication métallique efficaces et précis.

Programmation en plusieurs étapes

La programmation en plusieurs étapes est conçue pour traiter une seule pièce à travers plusieurs étapes opérationnelles distinctes. Elle permet l’exécution continue de plusieurs étapes, améliorant ainsi l’efficacité de traitement.

Étapes de fonctionnement

1. Lorsque l’appareil est mis sous tension, il affiche automatiquement la page des paramètres du programme en une étape.

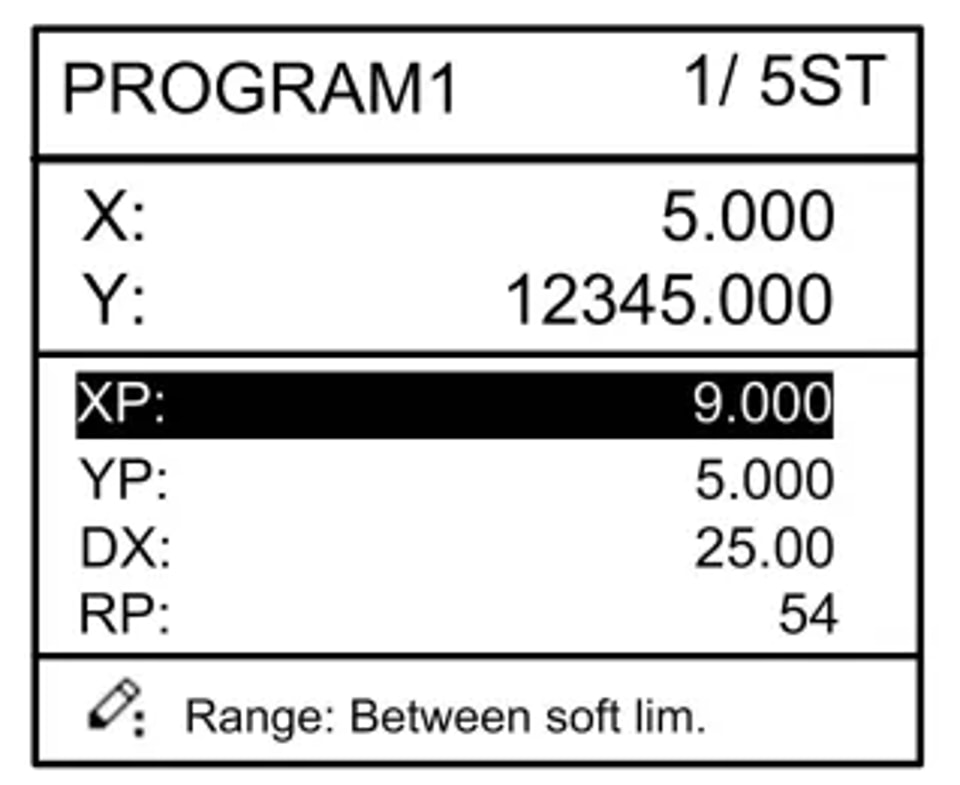

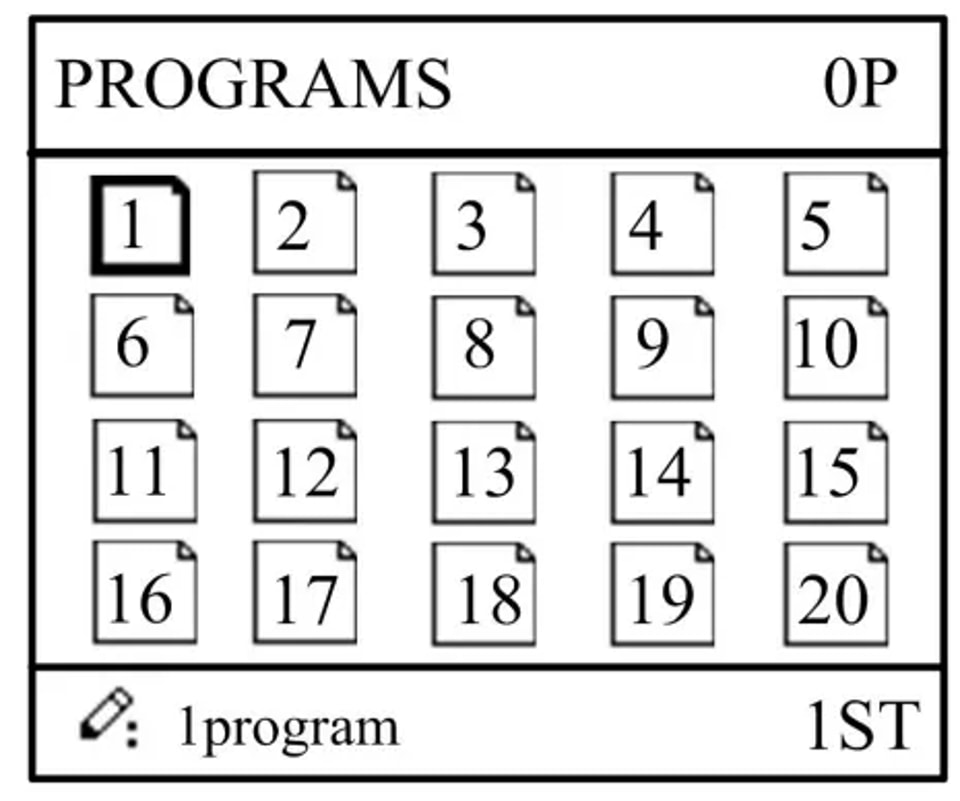

2. Appuyez sur la touche de mode pour accéder à la page de gestion des programmes, comme indiqué sur la figure.

3. Appuyez sur la touche de sélection pour choisir un numéro de programme, ou saisissez directement un numéro de programme (par exemple, saisissez « 1 »).

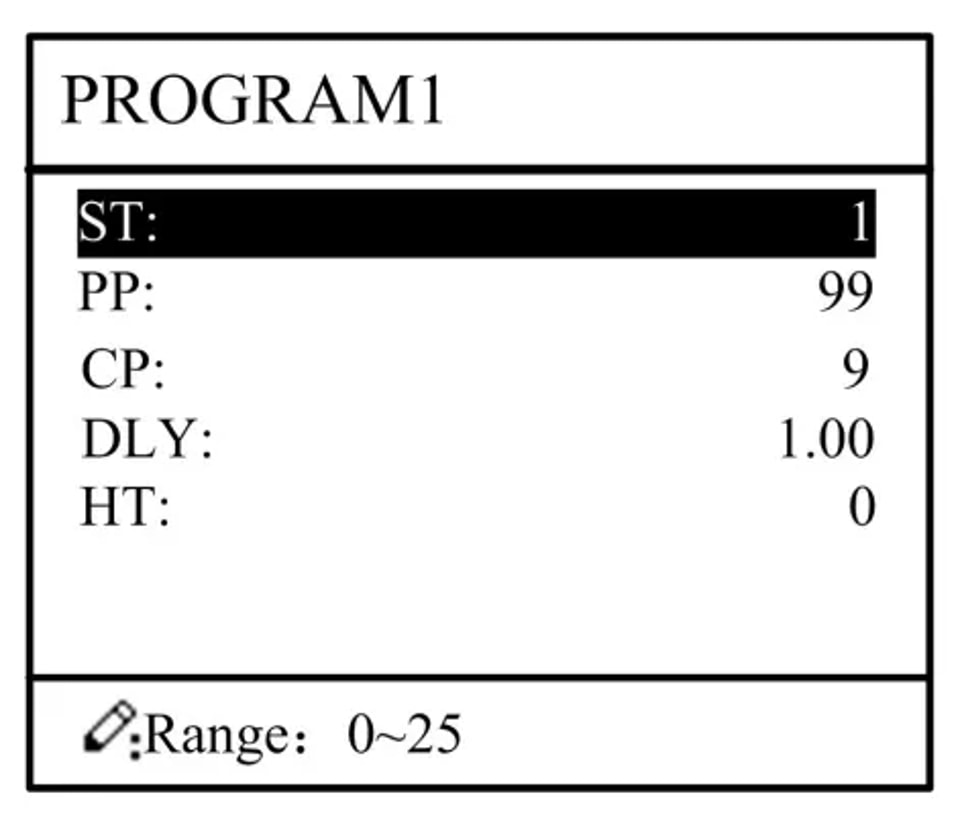

4. Appuyez sur la touche de validation pour accéder à la page de configuration du programme en plusieurs étapes, comme illustré.

5. Appuyez sur la touche Flèche bas pour sélectionner le paramètre de programmation multi-étapes à configurer, saisissez la valeur souhaitée, puis appuyez sur la touche Entrée pour activer le réglage.

6. Une fois la configuration terminée, appuyez sur la touche Flèche droite pour accéder à la page de configuration des paramètres d’étape, comme illustré.

7. Appuyez sur la touche Flèche bas pour sélectionner le paramètre d’étape à configurer, saisissez la valeur du programme, puis appuyez sur la touche Entrée pour confirmer le réglage.

8. Utilisez les touches Flèche gauche et Flèche droite pour passer d’une étape à l’autre. Si vous êtes à la première étape, appuyer sur la touche Flèche gauche vous amènera à la dernière page de configuration des paramètres d’étape ; si vous êtes à la dernière étape, appuyer sur la touche Flèche droite vous ramènera à la première page de configuration des paramètres d’étape.

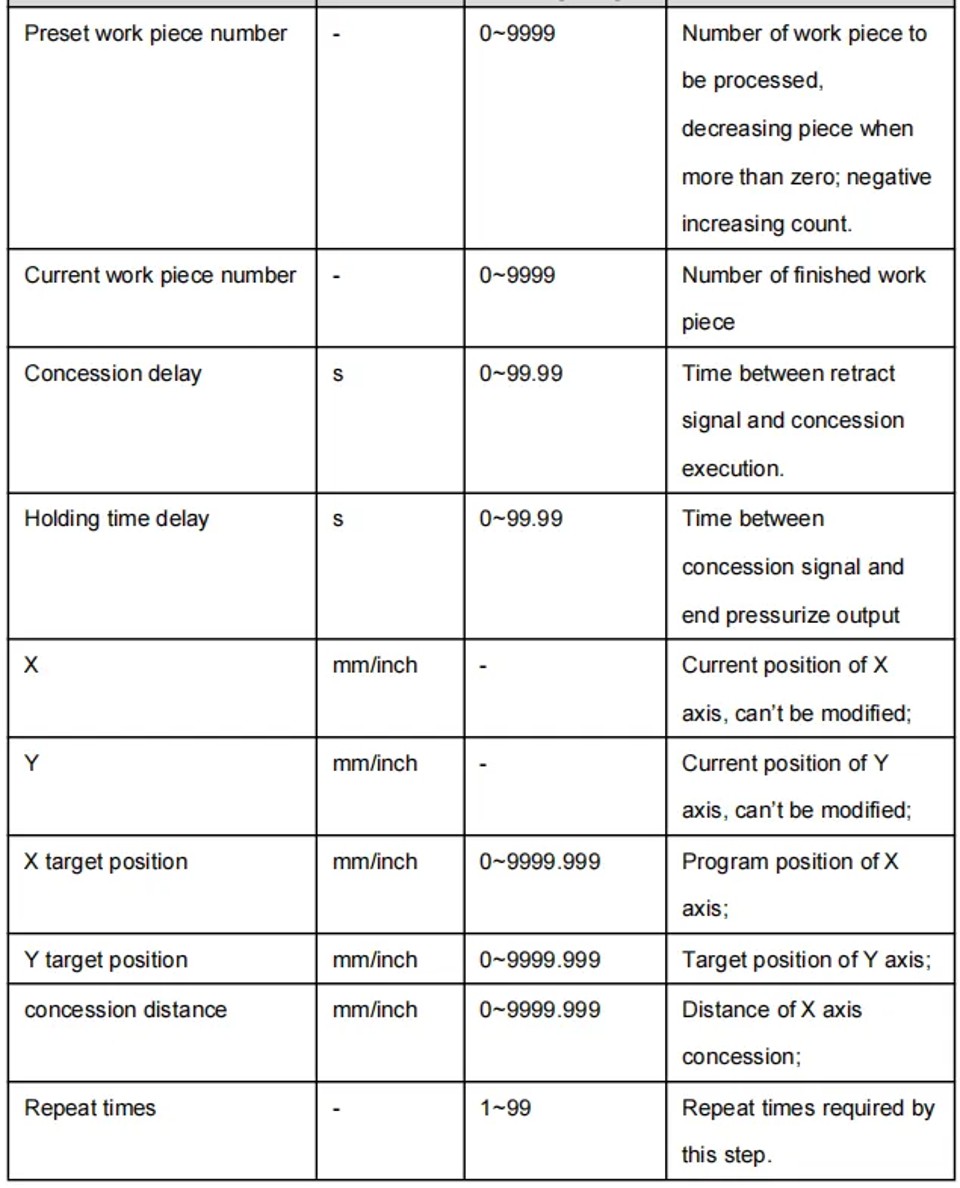

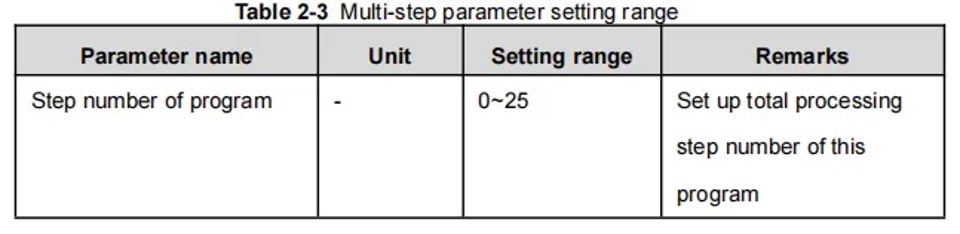

La plage de configuration des paramètres multi-étapes est indiquée dans le tableau.

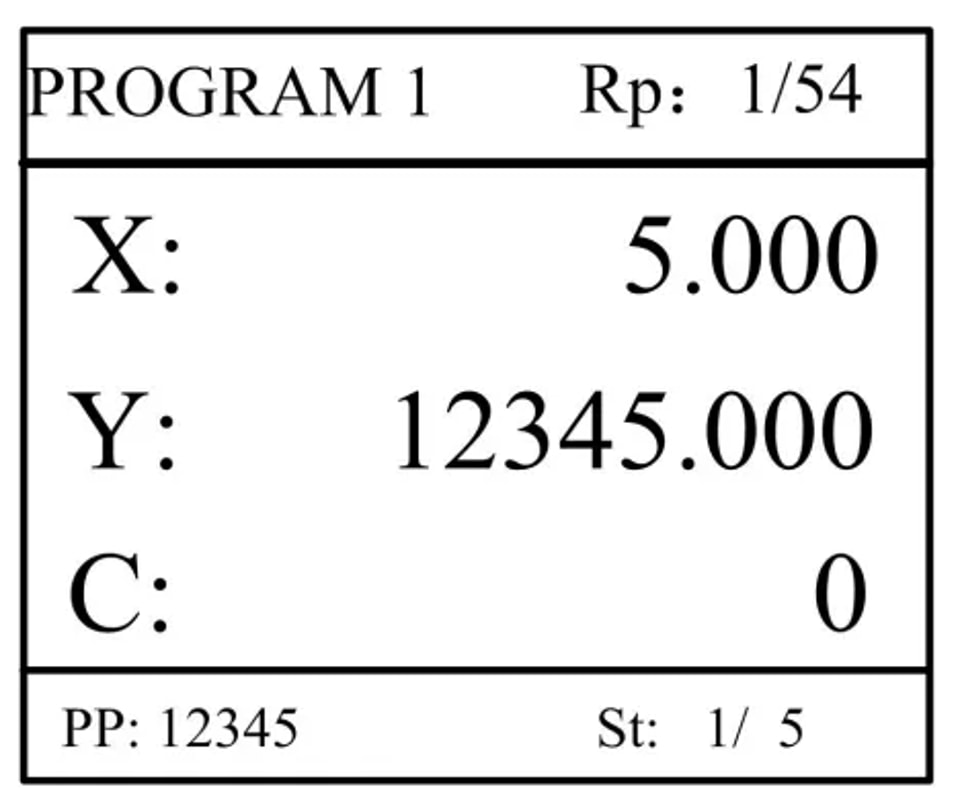

9. Appuyez sur la touche de démarrage, et le système fonctionnera selon ce programme, comme illustré.

Exemple d’utilisation

Contexte : Comme illustré ci-dessous, 50 pièces d’une même pièce doivent être traitées, avec les exigences suivantes :

• Premier pli : 50 mm

• Deuxième pli : 100 mm

• Troisième pli : 300 mm dans le sens opposé

Analyse : D’après les spécifications de la pièce et les conditions techniques de la machine :

• Premier pli : réglez la position de l’axe X à 50,0 mm, la position de l’axe Y à 85,00 mm et la butée à 50 mm.

• Deuxième pli : réglez la position de l’axe X à 100,0 mm, la position de l’axe Y à 85,00 mm et la butée à 50 mm.

• Troisième pli : réglez la position de l’axe X à 300,0 mm, la position de l’axe Y à 85,00 mm et la butée à 50 mm.

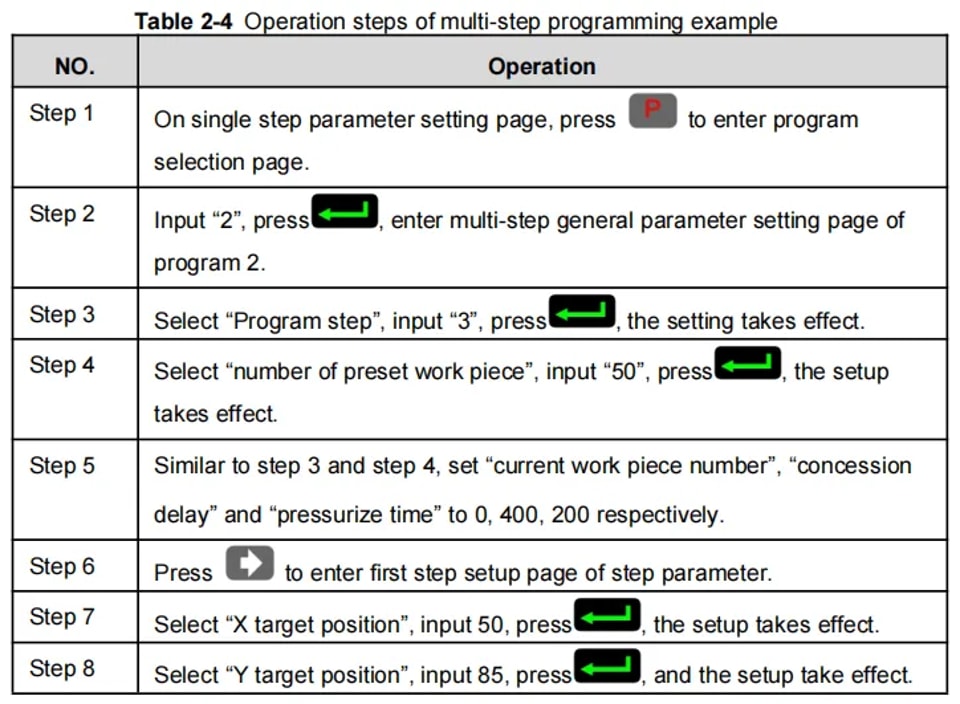

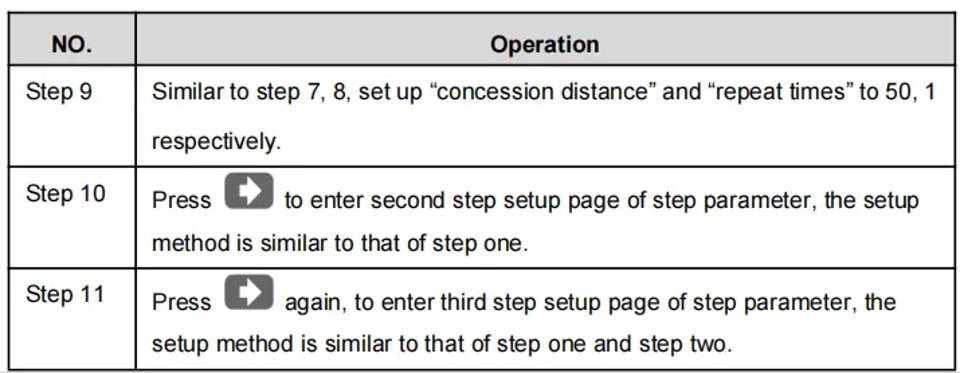

Modifiez le programme de traitement de cette pièce dans le programme n° 2. Le processus d’opération spécifique est présenté dans le tableau.

Lors de l’utilisation du Guide d’utilisation ESTUN E21, une programmation multi-étapes efficace repose sur les points clés suivants :

• Retour à l’étape de départ : après avoir terminé la programmation multi-étapes, revenez toujours à l’étape initiale afin de garantir que le programme s’exécute dans le bon ordre.

• Navigation des paramètres : utilisez les touches Flèche gauche et Flèche droite pour parcourir et modifier efficacement tous les paramètres d’étape.

• Ajustement des programmes : les programmes peuvent être modifiés et révisés selon les besoins, garantissant flexibilité et adaptabilité.

• Traitement automatisé : après l’exécution d’un lot (par exemple, 50 pièces), le système s’arrête automatiquement. Vous pouvez le redémarrer pour traiter le lot suivant en toute fluidité.

En suivant ces étapes — guidées par le Guide d’utilisation ESTUN E21 — vous garantissez des performances machine et une productivité optimales.

Réglage des paramètres

Les utilisateurs peuvent configurer tous les paramètres nécessaires au fonctionnement normal du système, y compris les paramètres système, les paramètres de l’axe X et les paramètres de l’axe Y.

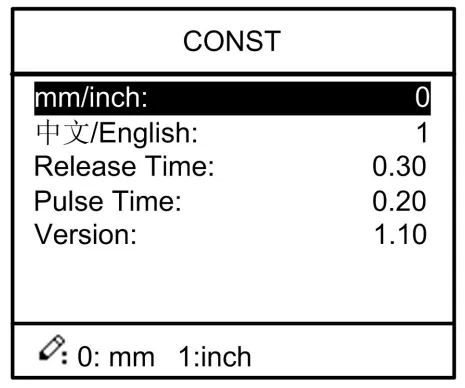

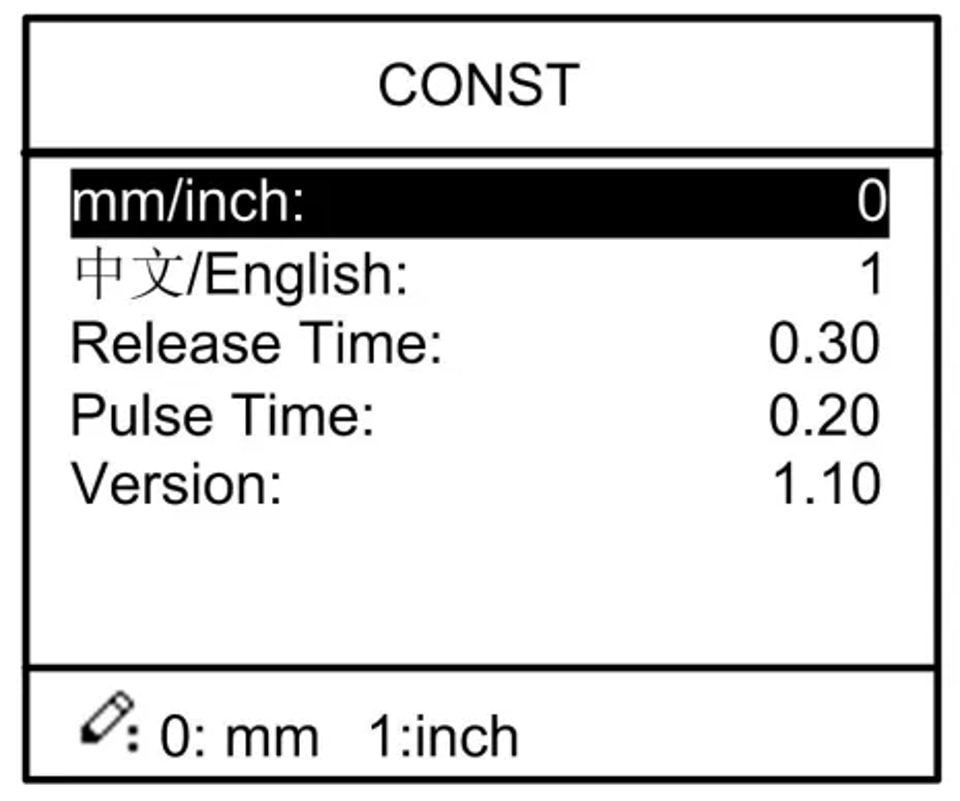

1. Sur la page de gestion des programmes, appuyez sur la touche P pour accéder à la page des constantes de programmation (comme illustré). Vous pouvez y configurer les constantes de programmation.

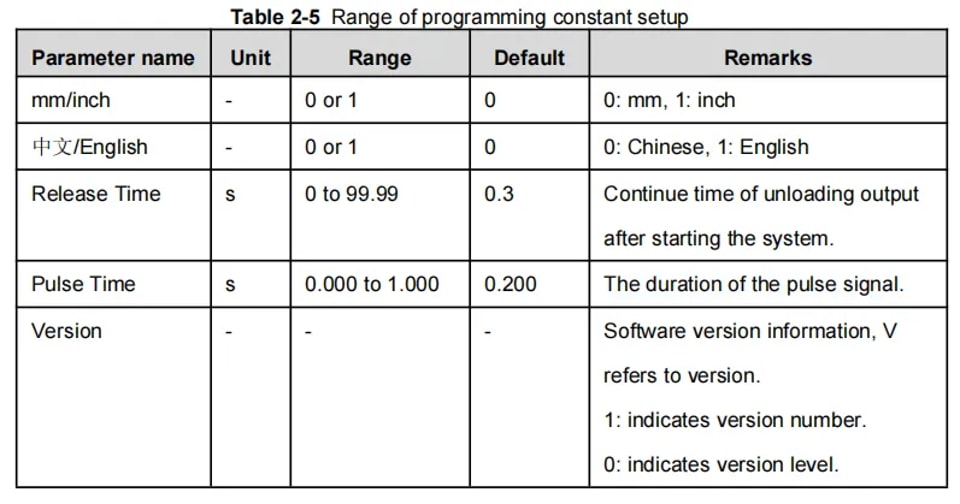

La plage de configuration des constantes de programmation est indiquée dans le tableau.

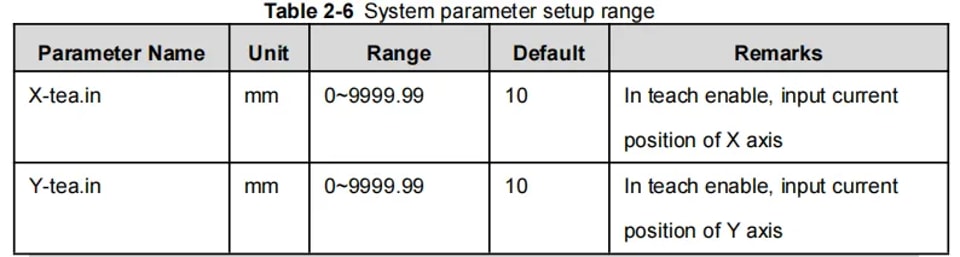

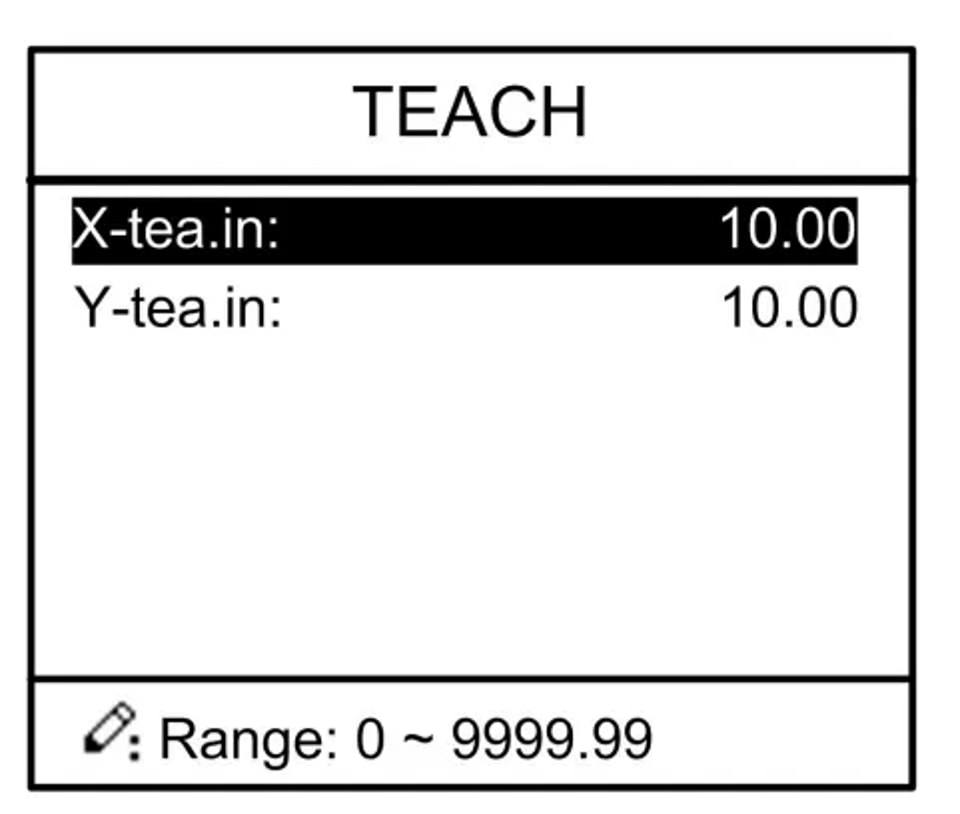

2. Saisissez le mot de passe « 1212 » et appuyez sur la touche Entrée pour ouvrir la page d’apprentissage (comme illustré). Configurez les paramètres ici, et la plage de configuration des paramètres est indiquée dans le tableau.

Méthode d’apprentissage : le Guide d’utilisation ESTUN E21 recommande de mesurer les positions du coulisseau et de la butée arrière afin de garantir la précision. Si une mesure directe est difficile, programmez un process puis mesurez la pièce finie. Cette méthode garantit la précision et s’inscrit dans les stratégies du guide pour des performances machine optimales.

3. Appuyez sur la touche P pour revenir à la page des constantes de programmation.

Réglage manuel

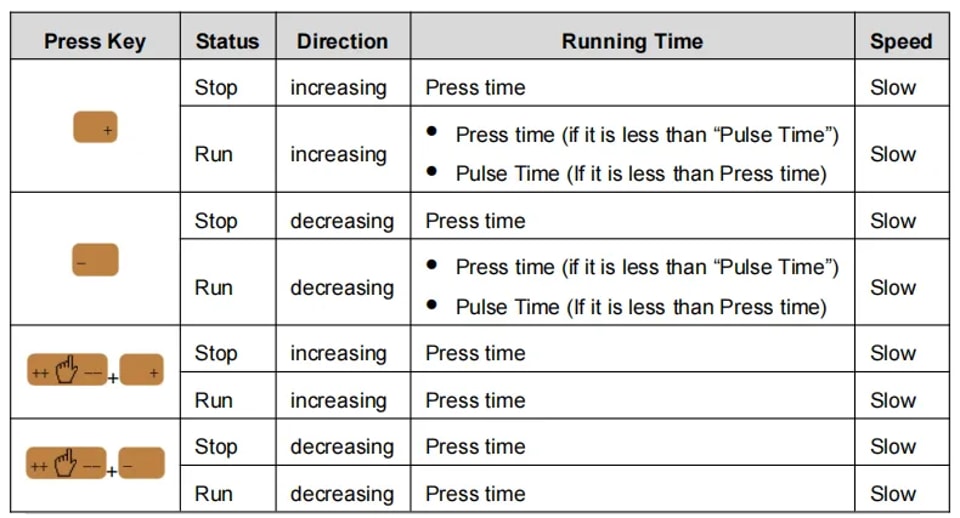

En mode mono-étape, vous pouvez contrôler manuellement le mouvement des axes en appuyant sur les touches correspondantes. Cette approche aide les utilisateurs à régler la machine-outil et la pièce.

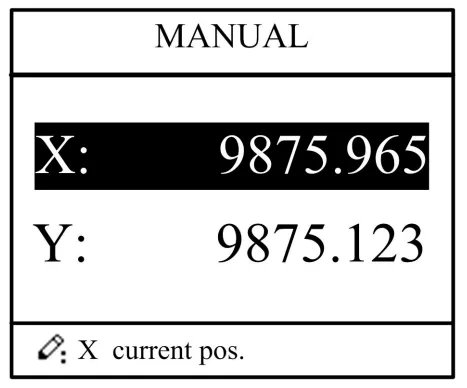

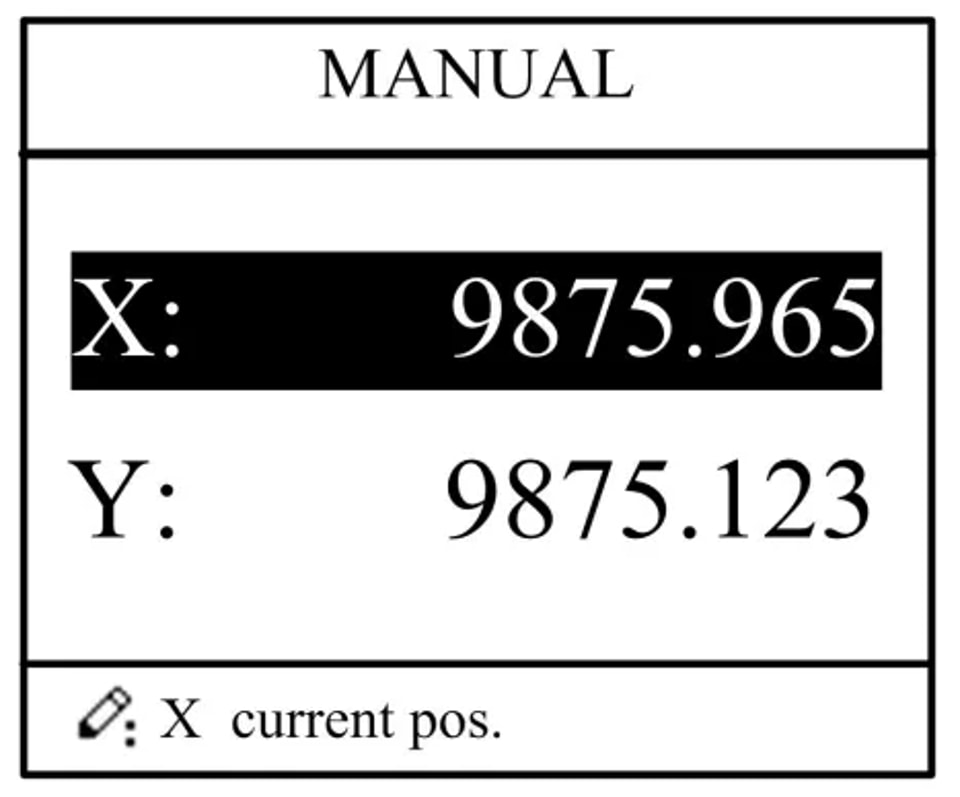

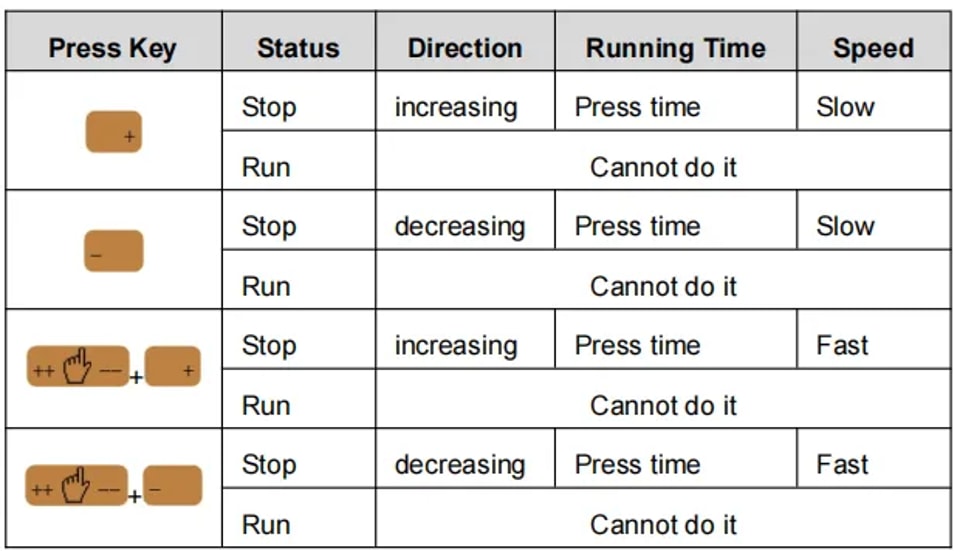

1. Sur la page de configuration des paramètres mono-étape, appuyez sur la touche Plus ou Moins pour passer à la page manuelle (comme illustré).

2. Réglez la position de l’axe selon vos besoins réels, en suivant les spécifications du tableau ci-dessus :

◦ Si le mode d’entraînement de l’axe correspondant est un moteur standard : [Suivez les détails d’opération spécifiques indiqués dans le tableau du guide d’origine]

Remarque : lorsque le système est en état de marche, le réglage manuel ne fonctionne que pour l’axe X.

◦ Si le mode d’entraînement de l’axe correspondant est à commande de fréquence : [Suivez les détails d’opération spécifiques indiqués dans le tableau du guide d’origine]

1. Appuyez sur la touche P pour revenir à la page de configuration des paramètres mono-étape.

Foire aux questions (FAQ)

Comment le Guide d’utilisation ESTUN E21 aide-t-il à améliorer la précision de la machine ?

Le guide fournit des instructions détaillées sur les processus d’étalonnage et d’alignement — des étapes essentielles pour obtenir des opérations précises. Le respect constant de ces consignes peut améliorer considérablement la précision et les performances globales de la machine.

Quelles étapes de dépannage sont décrites dans le Guide d’utilisation ESTUN E21 ?

Le Guide d’utilisation ESTUN E21 présente plusieurs mesures de dépannage, telles que l’inspection des connexions électriques, la vérification des codes d’erreur affichés à l’écran et la consultation du manuel pour résoudre des erreurs spécifiques.

Conclusion

En résumé, le Guide d’utilisation ESTUN E21 fournit des informations essentielles pour exploiter efficacement votre équipement. Parmi les points clés à retenir : maîtriser le processus d’utilisation de base, comprendre la programmation en une seule étape et gérer avec aisance la programmation en plusieurs étapes. Ce guide apporte aux opérateurs les connaissances fondamentales nécessaires pour améliorer les performances et la productivité de la machine.

Un réglage correct et un entretien régulier sont essentiels pour prolonger la durée de vie et maintenir les performances de votre presse plieuse. En suivant ces recommandations et en effectuant une maintenance périodique, vous pouvez réduire les temps d’arrêt et accroître l’efficacité de la production. Pour une assistance plus détaillée ou pour toute question supplémentaire, n’hésitez pas à contacter notre équipe. Vous pouvez également consulter d’autres documents connexes dans notre section documentation afin d’obtenir davantage d’informations.
