Points clés pour les connexions électriques d’une cintreuse de tubes : des connexions incorrectes peuvent, au mieux, déclencher des alarmes, et au pire, provoquer une panne de la machine.

Les connexions électriques peuvent sembler se limiter à brancher des fils et serrer des vis, mais des branchements incorrects sur certains fils d’une cintreuse de tubes peuvent empêcher son démarrage ou provoquer un dysfonctionnement. Soyez particulièrement attentif aux points suivants lors du câblage.

1. Alimentation principale : une séquence de phase incorrecte provoque l’inversion de la pompe

La plupart des moteurs principaux des cintreuses de tubes sont triphasés 380 V. L’inversion de la séquence des phases provoque l’inversion de la pompe à huile—l’huile ne peut plus être pompée et le système ne peut pas monter en pression. Plus dangereux encore, sur certains modèles, le bras de cintrage peut tomber sous l’effet de la gravité, ce qui présente un risque important de blessure.

Procédure correcte : après avoir raccordé les fils, démarrez brièvement le moteur pour vérifier si le sens de rotation correspond à la flèche indiquée sur la pompe à huile. L’utilisation d’un contrôleur de séquence de phases est encore plus sûre. Un sectionneur principal ainsi qu’un fusible ou un disjoncteur doivent être ajoutés sur la ligne d’alimentation.

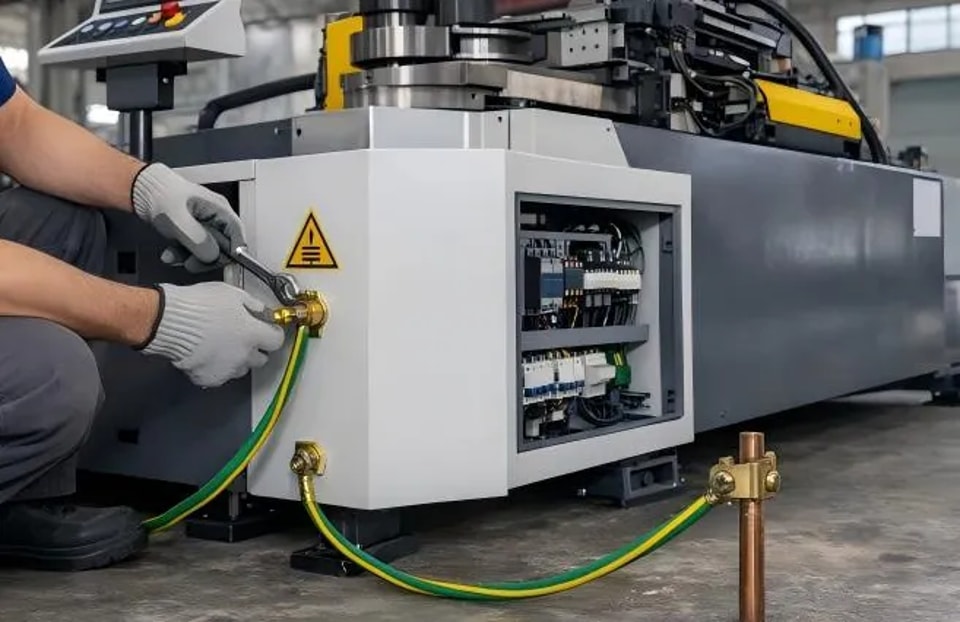

2. Moteur et variateur : une mise à la terre fiable est essentielle

Les fils de mise à la terre du servomoteur et du variateur de fréquence ne doivent pas être omis. Une mauvaise mise à la terre provoque des interférences avec le signal de l’encodeur, entraînant des angles fluctuants. Les câbles d’alimentation du moteur et les câbles de retour de l’encodeur doivent être acheminés dans des goulottes séparées, sans être regroupés, sinon le courant élevé interférera avec les signaux faibles.

3. Circuit d’arrêt d’urgence : connecter tous les boutons d’arrêt d’urgence en série

Les cintreuses de tubes disposent de plusieurs boutons d’arrêt d’urgence (pupitre de commande, boîtier manuel, porte de l’armoire de commande). Ils doivent être connectés en série à l’entrée de sécurité du PLC ou au circuit de commande du contacteur. Après le raccordement, testez chaque composant individuellement : lors de l’essai d’un composant, toutes les parties mobiles doivent être immédiatement mises hors tension et arrêtées.

4. Capteurs et fins de course : distinguer les contacts normalement ouverts des contacts normalement fermés

Si les capteurs de proximité ou les fins de course sont mal câblés (normalement ouverts ou normalement fermés), l’automate programmable (PLC) ne recevra pas de signal, et la machine soit ne bougera pas, soit ira au-delà de sa course et entrera en collision. Une fois le câblage correct, surveillez les signaux d’E/S en mode manuel pour confirmer que l’état bascule lors du déclenchement.

5. Alimentation 24 V : capacité suffisante, polarité correcte

Le PLC, les capteurs et l’écran tactile utilisent tous une alimentation 24 V CC. La capacité de l’alimentation à découpage doit être supérieure à la capacité totale de toutes les charges (en laissant une marge de 30 %). Inverser les bornes positive et négative du 24 V brûlera la carte électronique—vérifiez au multimètre après le raccordement avant la mise sous tension. Lorsque plusieurs capteurs partagent une même alimentation, les bornes positive et négative doivent être câblées en parallèle, et non en série.

6. Câble d’encodeur : mise à la terre d’un seul côté de la tresse de blindage

Le câble de signal de l’encodeur d’angle doit être un câble blindé à paires torsadées. La tresse de blindage doit être mise à la terre à une seule extrémité (PLC ou variateur), l’autre extrémité restant flottante. Mettre les deux extrémités de la tresse à la terre créera des boucles de masse et introduira des interférences.

7. Câble de communication : adaptation des résistances de terminaison

Si la cintreuse de tubes dispose d’une communication bus (comme Profinet, EtherCAT), le câble de communication doit être conforme à la norme, et les deux extrémités du bus doivent être reliées à des résistances de terminaison (ou à des résistances de terminaison activées par logiciel). Sinon, des réflexions de signal se produiront, des pertes de paquets de données apparaîtront et l’équipement se déconnectera de manière intermittente.

8. Câblage de l’armoire électrique : séparer les câbles haute et basse tension, identifier clairement les numéros de fil

Les câbles de signal 220 V/380 V haute tension et 24 V basse tension doivent être acheminés dans des goulottes séparées, avec un espacement minimal de 10 cm afin d’éviter les interférences électromagnétiques. Chaque câble doit être muni d’une gaine de repérage aux deux extrémités, et les borniers doivent être étiquetés—ceux qui vérifieront le câblage plus tard vous en remercieront.

9. Protection contre la surchauffe du moteur : le réglage du relais thermique doit être précis.

Le courant de réglage du relais thermique doit être fixé à 1,05 à 1,1 fois le courant nominal du moteur. Un réglage trop élevé empêchera le moteur de déclencher même s’il brûle ; un réglage trop bas provoquera des dysfonctionnements fréquents.

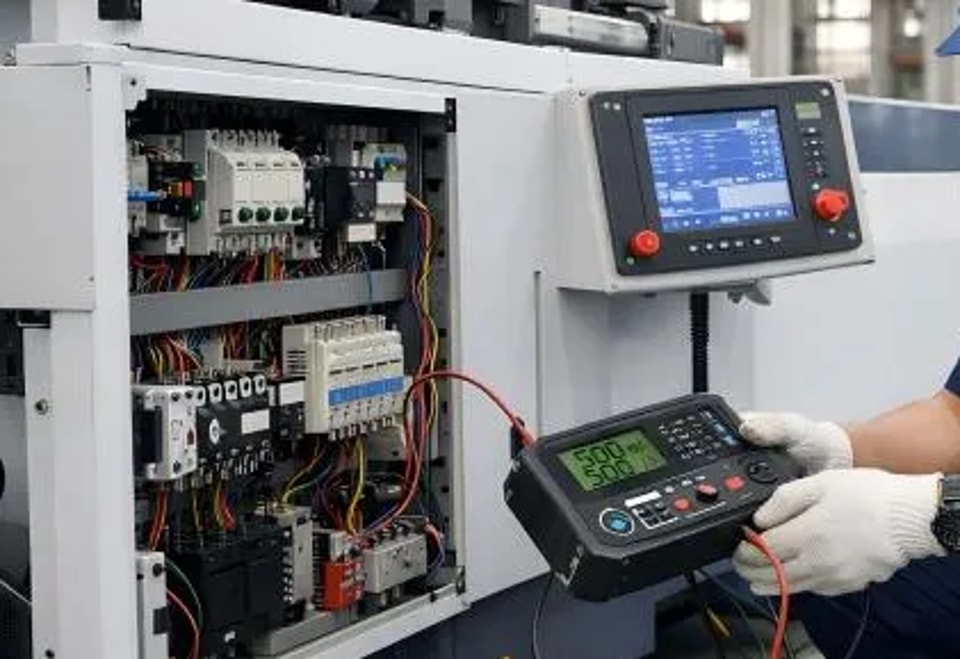

10. Vérification avant test : trois confirmations

Confirmer que tous les fils de mise à la terre sont bien raccordés.

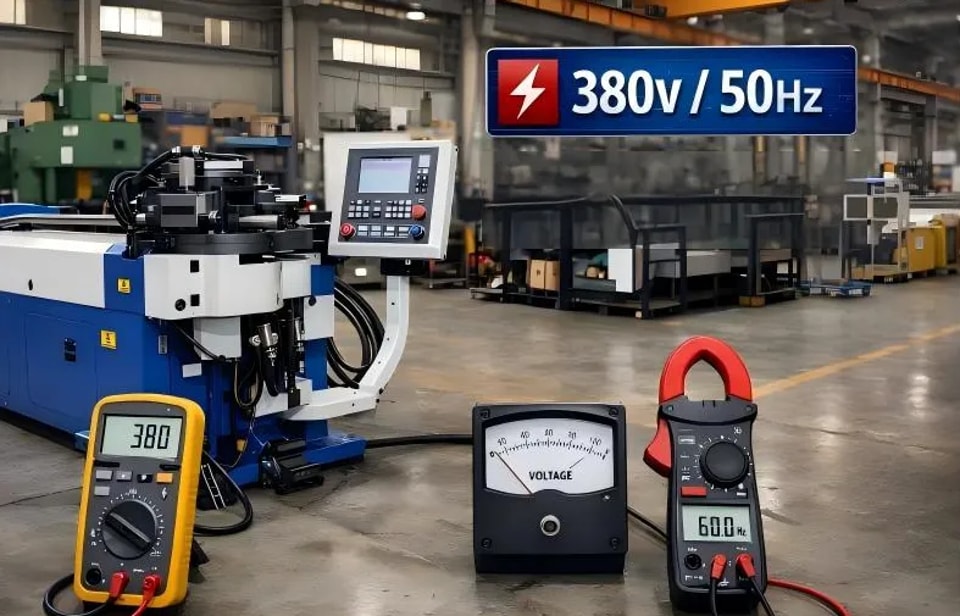

Confirmer que la tension triphasée se situe dans la plage normale.

Confirmer que le circuit d’arrêt d’urgence fonctionne correctement.

L’essentiel des connexions électriques n’est pas simplement « pouvoir conduire le courant », mais plutôt « sécurité, résistance aux interférences et facilité de maintenance ». Suivre les schémas de câblage est fondamental, mais comprendre les principes sous-jacents est indispensable pour éviter les erreurs.
