Comment choisir une rouleuse de tôles à rouleau supérieur

Le choix d’une cintreuse de tôle à rouleau supérieur commence par la compréhension du produit. Ce n’est qu’après avoir bien compris ses performances, ses caractéristiques, ses fonctions et vos propres besoins que vous pouvez poursuivre.

Les rouleuses de tôle à trois rouleaux existent en versions mécaniques et hydrauliques : les rouleuses mécaniques à trois rouleaux sont en outre divisées en types symétrique et asymétrique. Elles peuvent rouler des tôles métalliques en pièces circulaires, cintrées et coniques dans une certaine plage.

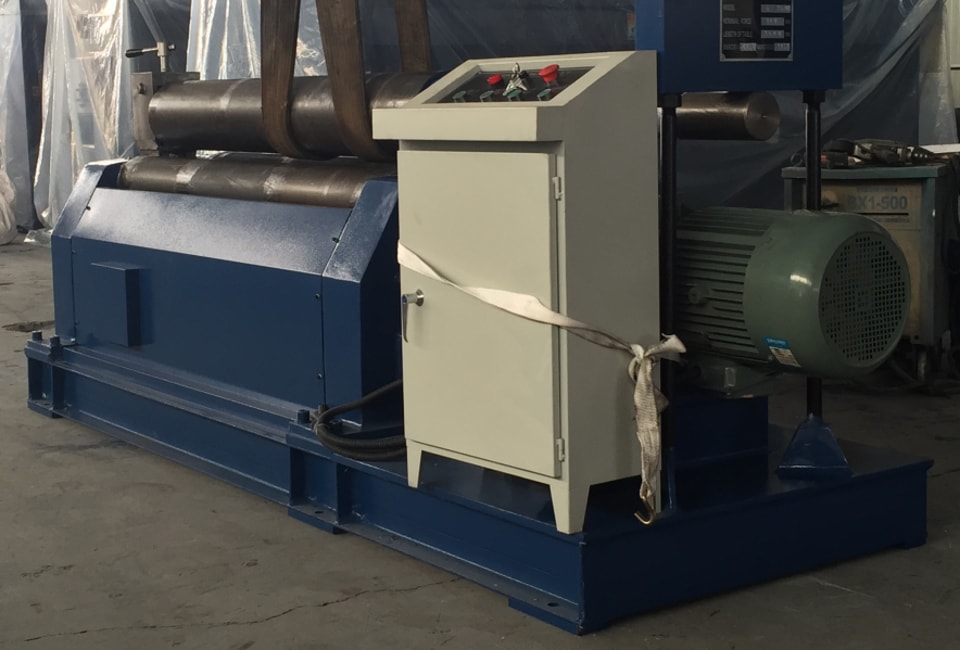

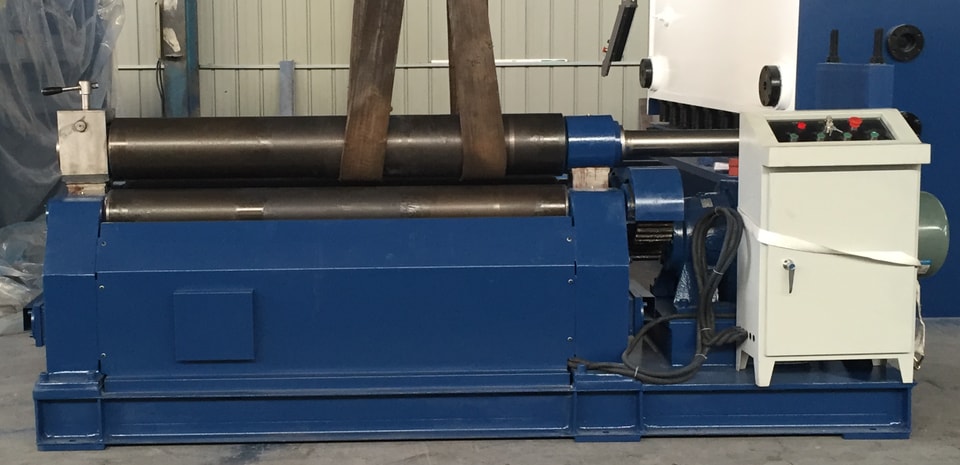

Caractéristiques de performance d’une rouleuse de tôle mécanique symétrique à trois rouleaux : cette machine présente une structure symétrique à trois rouleaux. Le rouleau supérieur se déplace verticalement de manière symétrique au centre des deux rouleaux inférieurs, entraîné par une vis mère, un écrou et un engrenage à vis sans fin. Les deux rouleaux inférieurs tournent, entraînés par un moteur. Le pignon de sortie du réducteur engrène avec l’engrenage du rouleau inférieur afin de fournir le couple nécessaire au roulage de la tôle. L’inconvénient de cette machine est que les extrémités de la tôle doivent être pré-cintrées à l’aide d’un autre équipement.

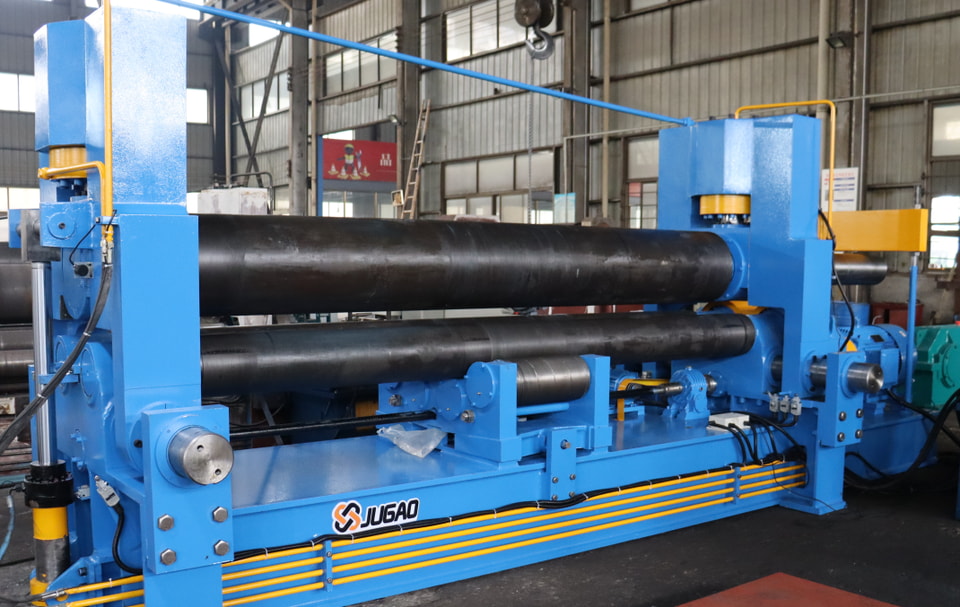

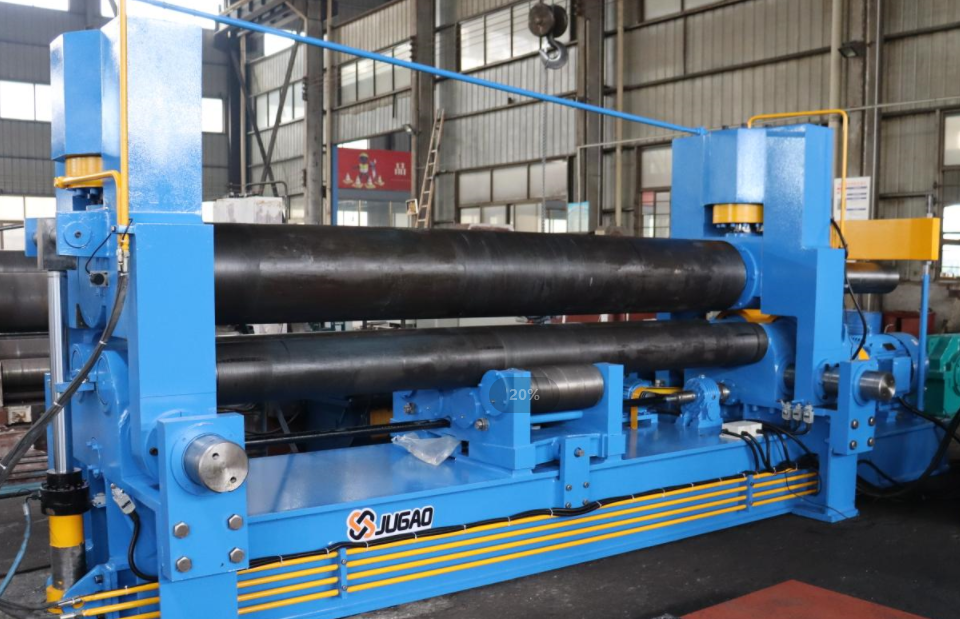

La rouleuse hydraulique symétrique à trois rouleaux présente une structure symétrique à trois rouleaux. Le rouleau supérieur se déplace verticalement de manière symétrique entre les deux rouleaux inférieurs, entraîné par l’huile hydraulique dans un vérin agissant sur un piston. Les deux rouleaux inférieurs tournent, et le couple nécessaire au roulage de la tôle est fourni par le pignon de sortie d’un réducteur engrenant avec l’engrenage du rouleau inférieur.

Lors de l’achat d’une rouleuse à rouleau supérieur, nous pouvons obtenir une compréhension initiale des caractéristiques uniques de diverses rouleuses de tôle.

1. Rouleuse mécanique symétrique : caractéristiques uniques : structure simple, poids léger, fabrication et entretien faciles, investissement réduit. Les deux rouleaux latéraux peuvent être rapprochés au maximum, ce qui permet un formage plus précis, mais laisse un grand bord droit. Un inconvénient est que les extrémités de la tôle doivent être pré-cintrées à l’aide d’autres équipements.

Applications et conditions adaptées : pour diverses applications de roulage de tôles nécessitant des dispositifs de pré-cintrage ou sans bords de cintrage, un modèle symétrique standard convient ; pour les applications de roulage de tôles nécessitant des bords de cintrage, un modèle symétrique avec patins de bord de cintrage peut être utilisé.

2. Rouleuse hydraulique symétrique à trois rouleaux : caractéristiques uniques : ce modèle est privilégié pour les grandes rouleuses symétriques à trois rouleaux.

Applications et conditions adaptées : convient à diverses applications de roulage de tôles nécessitant un pré-cintrage ou sans cintrage ; un modèle symétrique standard convient aux applications nécessitant un cintrage. Un modèle symétrique avec patins de bord de cintrage peut être utilisé pour les applications de roulage de tôles nécessitant un cintrage.

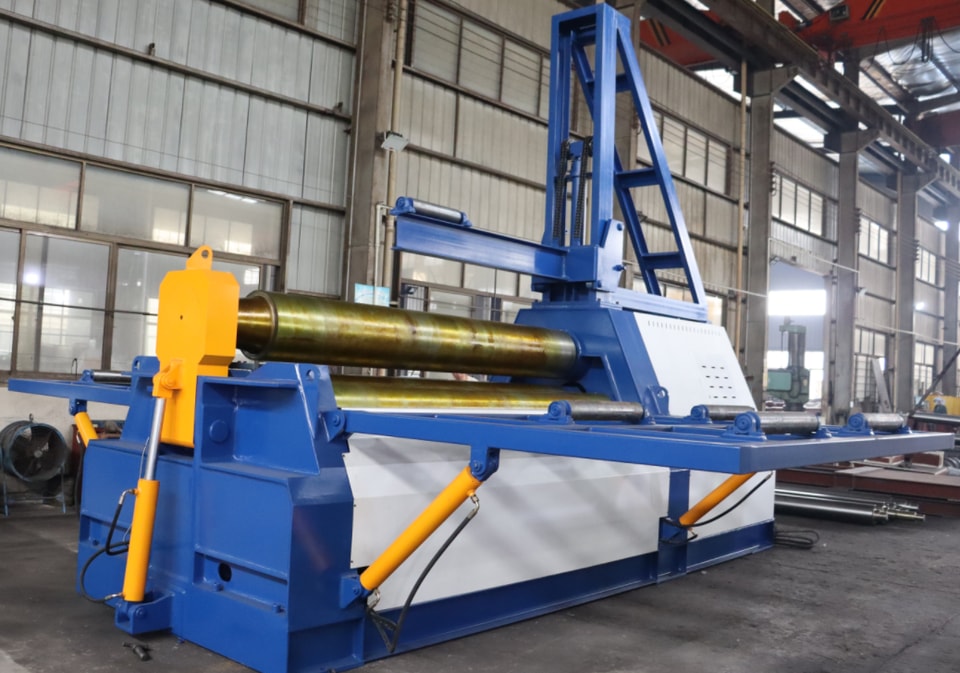

3. Rouleuse de tôle à quatre rouleaux : caractéristiques uniques : la rouleuse de tôle à quatre rouleaux est la plus polyvalente, la plus rapide et la plus précise. Par rapport aux machines symétriques à trois rouleaux à réglage supérieur, elle dispose d’une fonction de pré-cintrage ; par rapport aux machines à réglage inférieur et horizontal, elle présente l’avantage de bords droits plus courts et d’une plus grande précision de roulage. Elle peut également effectuer certains travaux de mise en forme et de nivellement sur les tôles métalliques, offrant un pré-cintrage direct, ce qui permet d’économiser du temps et des matériaux, et en fait une grande rouleuse moderne et idéale.

Applications et conditions adaptées : convient au roulage de pièces lourdes et aux applications nécessitant un haut niveau d’automatisation et de contrôle statique.

4. Caractéristiques uniques de la rouleuse universelle à rouleau supérieur :

A. Pré-cintrage d’extrémité haute précision : la longueur du bord droit peut être réglée librement. Le rouleau supérieur augmente directement la pression pendant le pré-cintrage, permettant un pré-cintrage d’extrémité de haute précision.

B. Commande numérique NC, cadence de production élevée : les paramètres du processus de roulage sont commandés par NC, ce qui simplifie l’utilisation et augmente considérablement la vitesse.

C. Précision exceptionnelle du produit : le rouleau supérieur est de forme tambour et le rouleau inférieur possède des rouleaux de support réglables. Le pliage continu permet de rouler des produits idéaux sur une plage plus large, des tôles fines aux tôles épaisses.

D. Sécurité de fonctionnement : les deux rouleaux inférieurs sont fixes, tandis que le rouleau supérieur se déplace de haut en bas et de gauche à droite. La pièce ne se déplace pas avec le rouleau inférieur, ce qui garantit la sécurité de l’opérateur.

E. Structure intégrée, fondation simple, mobilité aisée : le châssis intégré supprime le besoin de boulons d’ancrage, simplifie la fondation et facilite le déplacement.

F. Les différentes applications nécessitent des méthodes de commande correspondantes. Selon l’application, les méthodes suivantes s’appliquent : TNC (NC supérieur) : pour une production multi-variétés en petites séries ; T & BNC (NC supérieur et inférieur) : pour une production peu variée en grandes séries.

G. Le mécanisme de cintrage comprend des dispositifs de type O, de type U, de type R متعدد segments et des dispositifs auxiliaires coniques, permettant le roulage de cônes dans une certaine plage. Cintrage de type O : type de cintrage arrière ; cintrage de type U : type de cintrage avant ; cintrage de type R multi-segments : type combiné. Convient pour : idéal pour les rouleuses de tôles moyennes et lourdes.

5. Rouleuse marine symétrique à trois rouleaux : caractéristiques uniques : cette machine présente une structure symétrique à trois rouleaux. Le rouleau supérieur se déplace verticalement de manière symétrique entre les deux rouleaux inférieurs, entraîné par l’huile hydraulique dans un vérin hydraulique agissant sur une tige de piston, assurant ainsi une transmission hydraulique. Les deux rouleaux inférieurs tournent, le pignon de sortie du réducteur engrenant avec l’engrenage du rouleau inférieur pour fournir le couple nécessaire au roulage de la tôle. Plusieurs jeux de rouleaux de support sont situés sous les deux rouleaux inférieurs afin d’augmenter leur rigidité et de permettre un réglage vertical. Une traverse rigide est placée au-dessus du rouleau supérieur, avec plusieurs jeux de rouleaux de support entre la traverse et le rouleau supérieur afin d’accroître encore sa rigidité. Convient au roulage de pièces courbes de très grande largeur.

6. Machine de roulage de tôle à plaque de réglage courbe vers le bas : caractéristiques uniques : cette machine adopte la technologie allemande, est facile à utiliser et offre une grande vitesse. Elle est entièrement entraînée hydrauliquement et bénéficie d’une technologie avancée. Convient aux pièces cylindriques de haute précision.

7. Machine de roulage de tôle asymétrique à trois rouleaux : caractéristiques uniques : cette machine permet de rouler des pièces cylindriques de petit diamètre, et les extrémités peuvent être formées en une seule opération.
