Types de machines de découpe laser : un aperçu technique complet
Types de machines de découpe laser : un aperçu technique complet
1. Introduction
Les machines de découpe laser sont des outils de fabrication avancés qui utilisent des faisceaux laser de forte puissance pour couper, graver ou marquer les matériaux avec une grande précision. Elles sont largement utilisées dans des secteurs tels que l’automobile, l’aérospatiale, l’électronique et la fabrication métallique en raison de leur précision, de leur vitesse et de leur polyvalence. Ce document présente une classification détaillée des machines de découpe laser selon leur source laser, leur application et leurs mécanismes de fonctionnement.
2. Classification des machines de découpe laser
Les machines de découpe laser peuvent être classées selon :
l Source laser
l Configuration de la machine
l Compatibilité des matériaux
2.1 Par source laser

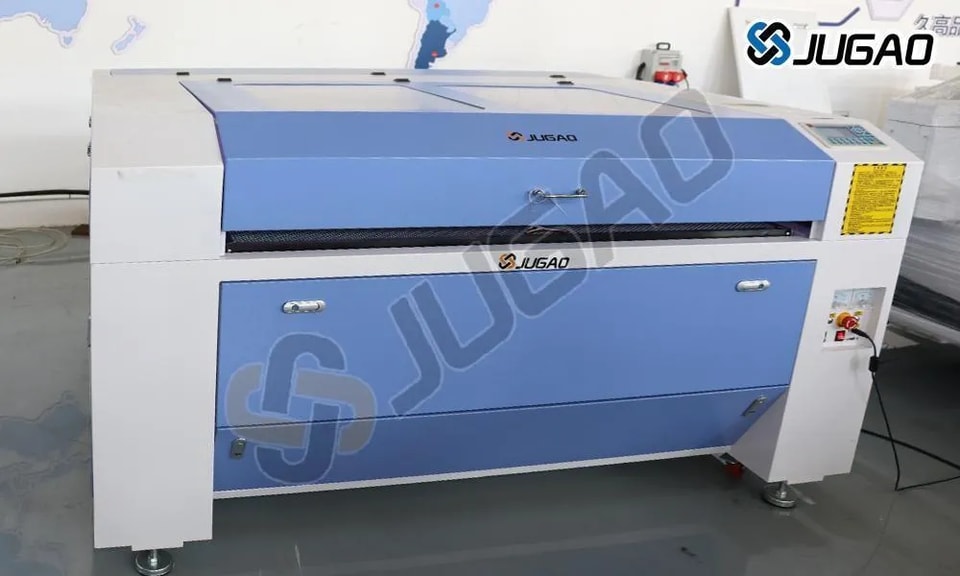

(1) Machines de découpe laser CO₂
l Principe de fonctionnement: Utilise un mélange gazeux (CO₂, azote et hélium) excité par décharge électrique pour générer un faisceau laser (longueur d’onde : 10,6 µm).
l Applications:

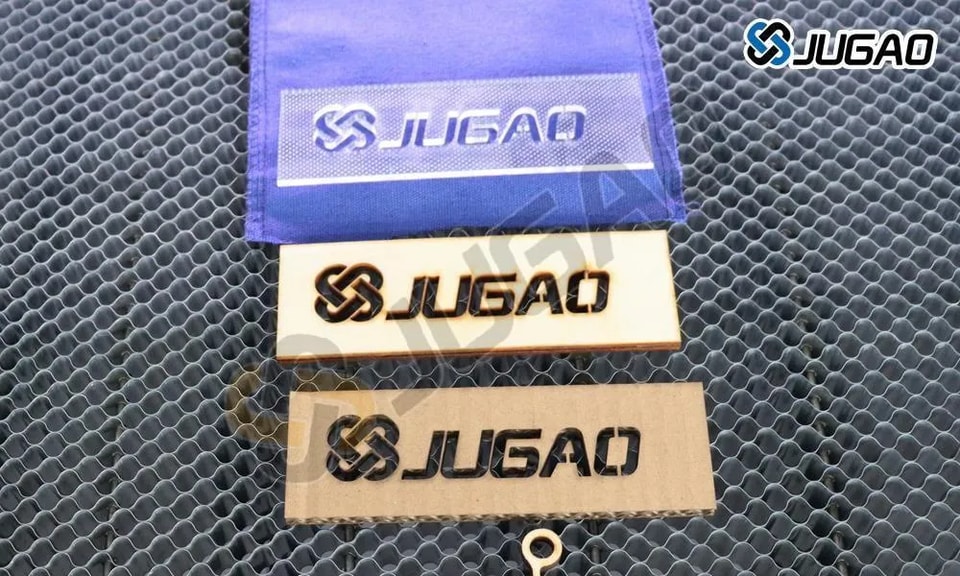

Découpe des matériaux non métalliques (bois, acrylique, cuir, plastiques).
Tôles métalliques fines (jusqu’à 20 mm, selon la puissance).
l Avantages:
Haute efficacité pour les matériaux organiques.
Bords de coupe lisses.
l Limitations:
Efficacité plus faible sur les métaux hautement réfléchissants (cuivre, aluminium).
Entretien plus important en raison des besoins de recharge en gaz.

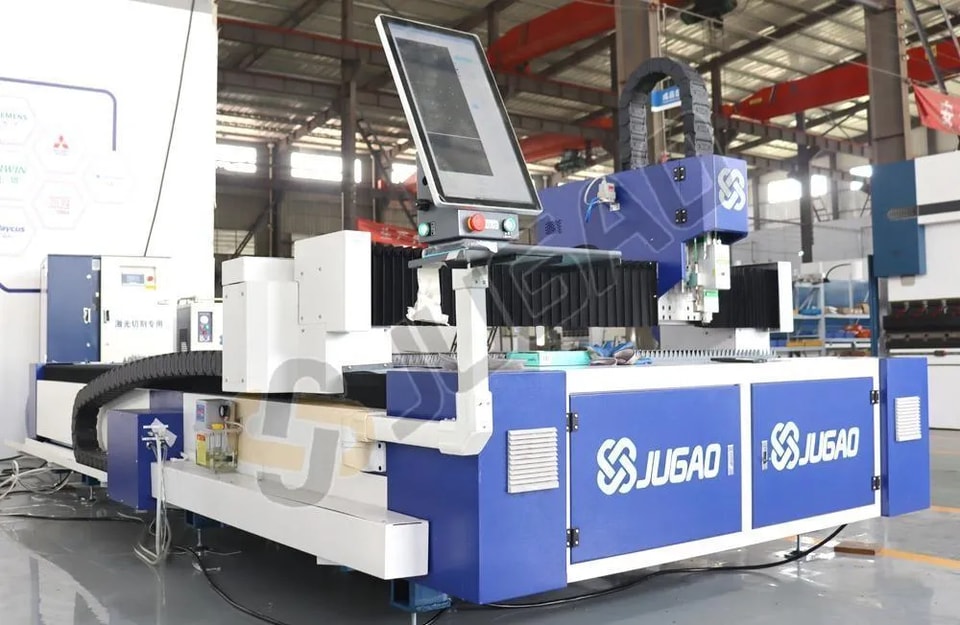

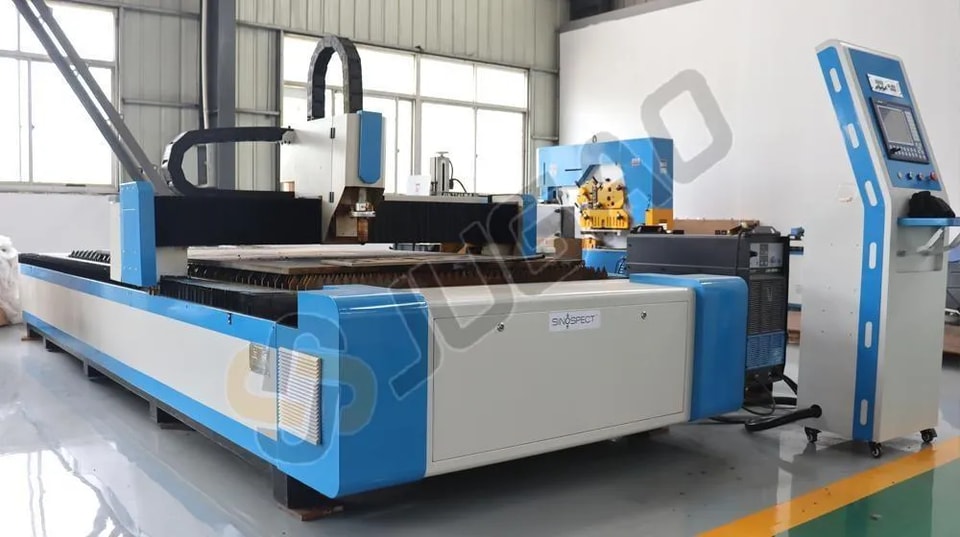

(2) Machines de découpe laser à fibre
l Principe de fonctionnement: Utilise une source laser à semi-conducteurs où le faisceau est généré via des fibres optiques dopées (longueur d’onde : 1,06 µm).
l Applications:
Idéal pour les métaux (acier, aluminium, laiton, cuivre).
Découpe de précision à grande vitesse (jusqu’à 50 mm d’épaisseur).
l Avantages:
Rendement énergétique supérieur (~30 % contre ~10 % pour le CO₂).
Entretien réduit (aucun gaz ni miroir requis).
Mieux adapté aux métaux réfléchissants.
l Limitations:
Moins efficace sur les non-métaux.
(3) Machines de découpe laser Nd:YAG/Nd:YVO₄
l Principe de fonctionnement: Lasers à semi-conducteurs utilisant des cristaux dopés au néodyme (longueur d’onde : 1,064 µm).
l Applications:
Gravure fine et microdécoupe.
Fabrication de dispositifs médicaux.
l Avantages:
Puissance de crête élevée pour les opérations pulsées.
Convient aux matériaux très fins.
l Limitations:
Efficacité inférieure à celle des lasers à fibre.
Coûts d’exploitation élevés.
2.2 Selon la configuration de la machine
(1) Découpeuses laser à portique mobile
l La tête laser se déplace selon les axes X/Y au-dessus d’une pièce fixe.
l Idéal pour: Découpe grand format (tôle, signalétique).
(2) Découpeuses laser à optique volante
l La pièce reste fixe tandis que les miroirs/lentilles se déplacent.
l Idéal pour: Découpe à grande vitesse de matériaux fins.
(3) Découpeuses laser hybrides
l Combine portique mobile et optique volante.
l Idéal pour: Équilibre entre vitesse et précision.
(4) Découpeuses laser à bras robotisé
l Utilise un bras robotisé multi-axes pour la découpe 3D.
l Idéal pour: Composants automobiles et aérospatiaux.
2.3 Compatibilité avec les matériaux
Type de laser | Métaux | Plastiques | Bois | Céramiques | Verre |
Laser CO₂ | Modérée | Excellente | Excellente | Bonne | Bonne |
Laser à fibre | Excellente | Faible | Faible | Faible | Non |
Laser Nd:YAG | Bonne | Modérée | Modérée | Modérée | Non |
3. Principaux paramètres techniques
Paramètre | Laser CO₂ | Laser à fibre | Laser Nd:YAG |
Longueur d’onde (µm) | 10.6 | 1.06 | 1.064 |
Plage de puissance (W) | 25–20 000 | 500–30 000 | 50–6 000 |
Vitesse de coupe | Moyenne | Très élevée | Faible à moyenne |
Maintenance | Élevée | Faible | Moyenne |
Épaisseur optimale | <20 mm | <50 mm | <10 mm |
4. Applications industrielles
l Automobile: Découpe de précision des composants de châssis.
l Aérospatiale: Traitement du titane et des matériaux composites.
l Électronique: Micro-découpe des circuits imprimés.
l Bijouterie: Gravure fine et motifs complexes.
5. Conclusion
Les machines de découpe laser varient considérablement en termes de source laser, de configuration et de compatibilité des matériaux.Les lasers à fibre dominent la découpe des métaux grâce à leur efficacité, tandis que les lasers CO₂ restent idéaux pour les matériaux non métalliques. Le choix du type adapté dépend du matériau, de l’épaisseur, des exigences de précision et du budget.
Pour des spécifications techniques complémentaires ou des recommandations adaptées à votre application, consultez un fournisseur de systèmes de découpe laser JUGAO CNC MACHINE.
