Vitesse de soudage laser, puissance laser et épaisseur du matériau

La relation entre la vitesse de soudage laser, la puissance et l’épaisseur du matériau est cruciale pour déterminer la qualité et l’efficacité des procédés de soudage. Ces trois facteurs (vitesse de soudage, puissance laser et épaisseur du matériau) sont interdépendants et doivent être optimisés afin d’obtenir des soudures solides et exemptes de défauts. Comprendre leurs interactions est essentiel dans des secteurs comme l’automobile, l’aérospatiale et la fabrication, où la précision et l’intégrité des matériaux sont primordiales.

Introduction de base à la machine de soudage laser

La machine de soudage laser utilise une impulsion laser à haute énergie pour chauffer localement le matériau sur une petite zone, puis le faire fondre par conduction thermique afin de réaliser le soudage. Son principe de fonctionnement comprend principalement les aspects suivants :

l Mise au point optique : la machine de soudage laser utilise le faisceau laser produit par le laser et, grâce à des lentilles, des miroirs et d’autres composants optiques, concentre l’énergie laser sur le point de soudage.

l Conduction thermique : lorsque le faisceau laser est irradié sur la surface de la pièce, l’énergie laser est absorbée puis convertie en énergie thermique. Cette énergie thermique est progressivement transmise le long de la partie conductrice métallique du joint par conduction thermique, faisant ainsi monter sa température.

l Fusion et mélange : lorsque la surface métallique est exposée à une température suffisamment élevée, le métal commence à fondre et forme un bain de fusion. Sous l’action du faisceau laser, le bain de fusion s’étale et se mélange rapidement afin d’assurer l’assemblage du joint métallique.

l Refroidissement et solidification : une fois le faisceau laser arrêté, le bain de fusion se refroidit progressivement et forme un joint soudé au cours du processus de solidification. Durant cette phase, les molécules métalliques se réorganisent et cristallisent pour former une liaison soudée solide.

Avantages de la machine de soudage laser

l Haute précision : permet d’atteindre une précision de soudage au micron près, particulièrement adaptée aux exigences de soudage des structures miniatures et complexes.

l Vitesse élevée : notamment en mode de soudage en pénétration profonde, grâce à la concentration de l’énergie laser, le bain est petit et profond, ce qui se traduit par une vitesse de soudage rapide et une productivité élevée.

l Faible déformation : par rapport aux méthodes de soudage traditionnelles, le soudage laser présente un apport thermique plus faible et influence moins le matériau environnant, ce qui contribue à réduire la déformation après soudage.

l Petite zone affectée thermiquement : permet de réduire les dommages thermiques aux matériaux environnants et d’améliorer la qualité des joints soudés.

Puissance, vitesse et épaisseur du matériau en soudage laser

1. Alimentation de la puissance laser

La puissance laser est le facteur décisif pour déterminer la profondeur de pénétration du cordon et l’apport énergétique total pendant le soudage. Elle détermine la chaleur nécessaire pour faire fondre les matériaux de base et former un bain de soudage. Pour les plaques plus épaisses, une puissance laser plus élevée est généralement nécessaire afin d’obtenir une profondeur de pénétration suffisante, tandis que les matériaux plus fins peuvent être protégés d’une fusion excessive ou d’une perforation grâce à des réglages de puissance plus faibles.

l Puissance plus élevée : permet d’obtenir une pénétration plus profonde, adaptée au soudage de matériaux plus épais. Toutefois, si la puissance appliquée à une tôle fine est trop élevée, cela peut entraîner une instabilité du petit trou, des projections et même des défauts de brûlure traversante.

l Consommation de puissance réduite : plus adaptée aux tôles plus fines, elle offre un meilleur contrôle et évite la surchauffe qui pourrait provoquer une déformation ou une fusion du matériau.

La puissance laser doit être choisie avec soin en fonction de l’épaisseur du matériau afin de garantir une fusion correcte et l’absence de défauts.

2. Vitesse de soudage

La vitesse de soudage désigne la vitesse à laquelle un laser se déplace le long d’un joint soudé. Elle influence l’apport thermique par unité de longueur et constitue un facteur clé dans la détermination de la qualité du soudage. Il existe une relation directe entre la vitesse de soudage et la puissance laser, car l’augmentation de l’une nécessite généralement d’ajuster l’autre afin de maintenir les performances de soudage souhaitées.

l Vitesse de soudage plus élevée : réduit l’apport thermique par unité de longueur de soudure, ce qui est bénéfique pour les matériaux minces et permet d’éviter la surchauffe et la déformation. Cependant, si la vitesse est trop élevée pour une puissance donnée, le cordon peut manquer de pénétration, entraînant des joints faibles ou une fusion incomplète.

l Réduire la vitesse de soudage : augmente l’apport thermique pour faire fondre davantage et pénétrer plus profondément dans le substrat. Cela est avantageux pour les plaques épaisses, mais peut provoquer une surchauffe des matériaux minces ou un écoulement excessif du métal en fusion.

L’utilisation de la meilleure vitesse de soudage est essentielle pour équilibrer l’apport thermique et éviter les défauts de soudage courants (tels que la porosité, les fissures ou la déformation).

3. Épaisseur du matériau

L’épaisseur des matériaux à souder joue un rôle crucial dans la détermination de la puissance requise et des vitesses de soudage admissibles. Les plaques plus épaisses nécessitent davantage de chaleur pour obtenir une pénétration complète, ce qui signifie que le laser doit fonctionner à des niveaux de puissance plus élevés et peut devoir réduire la vitesse de soudage afin de laisser suffisamment de temps à l’absorption de chaleur. À l’inverse, les plaques plus fines exigent moins de puissance et des vitesses plus élevées pour éviter un apport thermique excessif susceptible d’entraîner une fusion ou une perforation.

l Plaques plus épaisses : davantage d’énergie est nécessaire pour obtenir une pénétration complète. Le laser doit fournir une puissance plus élevée et la vitesse de soudage doit être plus lente afin de transférer suffisamment d’énergie au matériau.

l Plaques plus fines : moins d’énergie est requise, la puissance laser peut donc être réduite et la vitesse de soudage augmentée. Les matériaux minces sont plus sensibles aux déformations liées à la chaleur, d’où l’importance d’un contrôle précis de ces paramètres.

L’interaction entre la force, la vitesse et l’épaisseur

La relation entre la vitesse de soudage laser, la puissance et l’épaisseur de la tôle est un exercice d’équilibre. Pour chaque épaisseur de matériau, il existe une combinaison optimale de puissance laser et de vitesse de soudage afin de garantir une qualité de soudage élevée, une profondeur de pénétration correcte et un minimum de défauts.

Par exemple, lors du soudage de plaques d’acier épaisses, augmenter la puissance laser sans ajuster la vitesse de soudage peut entraîner un apport thermique excessif, provoquant des défauts tels que le gauchissement ou des cordons de soudure trop larges. À l’inverse, réduire la vitesse de soudage sans augmenter la puissance peut rendre les soudures trop profondes et provoquer une surchauffe du matériau. Pour les matériaux minces, une puissance excessive associée à une vitesse de soudage lente peut entraîner une fusion excessive ou une perforation du matériau.

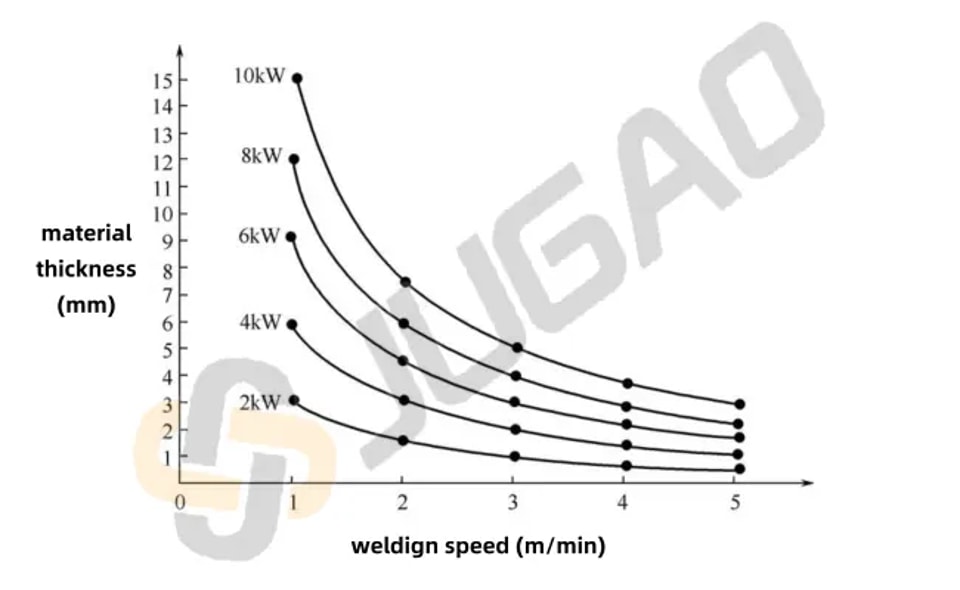

Relation entre la vitesse de soudage laser et l’épaisseur de la tôle

Les plaques épaisses nécessitent une vitesse de soudage plus lente

Lors du soudage laser de plaques plus épaisses, le matériau nécessite davantage de chaleur pour obtenir une pénétration complète et garantir une résistance suffisante du joint. Il est donc essentiel de réduire la vitesse de soudage afin de laisser au faisceau laser suffisamment de temps pour transférer la chaleur sur toute l’épaisseur du matériau. Si la vitesse de soudage est trop élevée, l’énergie laser ne pénètre pas totalement, ce qui peut entraîner une profondeur de pénétration insuffisante, des soudures discontinues ou une résistance de joint inadéquate.

l Plaque épaisse (>6 mm) : la vitesse de soudage doit être lente afin de garantir que l’énergie laser puisse pénétrer pleinement toute l’épaisseur de la tôle et former une soudure stable et très résistante.

Les tôles fines peuvent être soudées plus rapidement

Par rapport aux plaques épaisses, les tôles fines (de moins de 2 mm) nécessitent moins de chaleur, ce qui permet au laser de traverser plus facilement toute l’épaisseur. Cela autorise des vitesses de soudage plus élevées, qui évitent efficacement la surchauffe ou une fusion excessive, et donc les déformations de soudure ou les brûlures de traversée. De plus, des vitesses de soudage plus élevées peuvent améliorer considérablement l’efficacité globale.

l Plaque fine (<2 mm) : la vitesse de soudage doit être élevée afin de réduire les déformations, les brûlures de traversée et autres défauts de soudage causés par la surchauffe du matériau.

Effet de la puissance laser sur la vitesse de soudage et l’épaisseur des tôles

La puissance laser détermine l’apport d’énergie pendant le soudage. Les lasers de forte puissance délivrent une chaleur plus intense, ce qui les rend idéaux pour souder des matériaux plus épais, tandis que les lasers de faible puissance conviennent mieux aux tôles fines. Lors du choix de la vitesse de soudage, il est essentiel d’adapter la puissance laser à l’épaisseur de la tôle afin d’assurer une pénétration suffisante sans provoquer de surchauffe du matériau.

Soudage laser haute puissance pour plaque épaisse

Lors du soudage de plaques plus épaisses, une puissance laser plus élevée est nécessaire pour assurer un transfert de chaleur suffisant dans le matériau et former un bain de fusion stable. Associée à une vitesse de soudage plus faible, l’énergie laser peut chauffer le matériau de manière uniforme sur une période plus longue afin de garantir la profondeur de fusion.

l Soudage de plaque épaisse avec une puissance de 6 kW (10 mm) : la vitesse de soudage est généralement comprise entre 0,5 et 1,2 m/min.

Soudage laser basse puissance pour plaque fine

Dans le soudage des plaques fines, une puissance plus faible et des vitesses plus élevées aident à prévenir la surchauffe et la déformation de la soudure. En général, lorsque la puissance laser se situe dans la plage de 2 à 3 kW, des plaques de moins de 2 mm d’épaisseur peuvent être traitées.

l Soudage de plaque fine avec une puissance de 2 kW (1 mm) : la vitesse de soudage est généralement comprise entre 5 et 10 m/min.

Tableau comparatif de la puissance et de la vitesse des machines de soudage laser

Voici une comparaison de la puissance des machines de soudage laser et de la vitesse de soudage selon différentes épaisseurs de tôle :

l Plaque fine (1-2 mm) : la combinaison d’une faible puissance (2-3 kW) et d’une vitesse de soudage élevée (5-10 m/min) convient à ce type de soudage, garantissant un travail rapide sans génération excessive de chaleur.

l Plaque moyenne et épaisse (4-6 mm) : une puissance moyenne (4-6 kW) combinée à une vitesse de soudage moyenne (1-3 m/min) peut garantir la profondeur de fusion et éviter une zone affectée thermiquement excessive.

l Plaques épaisses (>6 mm) : pour les plaques épaisses, utilisez une puissance élevée (8-10 kW) combinée à une vitesse de soudage lente (0,5-1 m/min) afin de garantir que la chaleur pénètre suffisamment dans le matériau et forme une jonction à haute résistance.

Tableau de la puissance, de l’épaisseur et de la vitesse du soudage laser

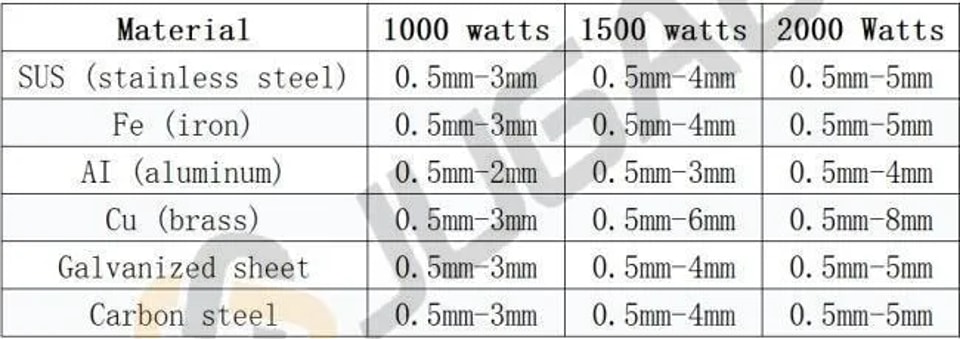

Le soudage laser est une technologie d’assemblage de précision qui permet un soudage rapide et de haute qualité pour différentes épaisseurs de métal. La relation entre la puissance laser, l’épaisseur du matériau et la vitesse de soudage est essentielle pour obtenir des résultats optimaux. Voici un tableau complet détaillant ces paramètres pour les matériaux courants.

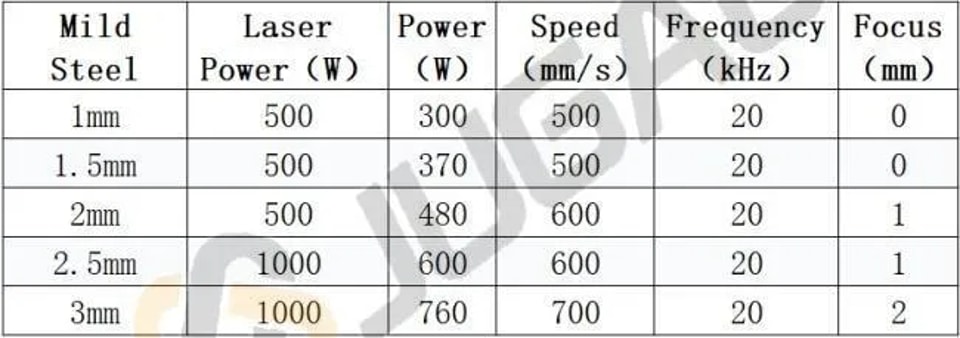

 Acier doux

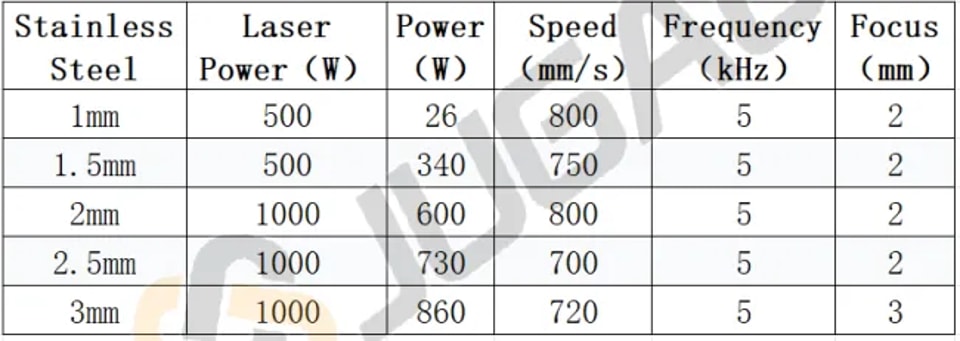

 Aacier inoxydable

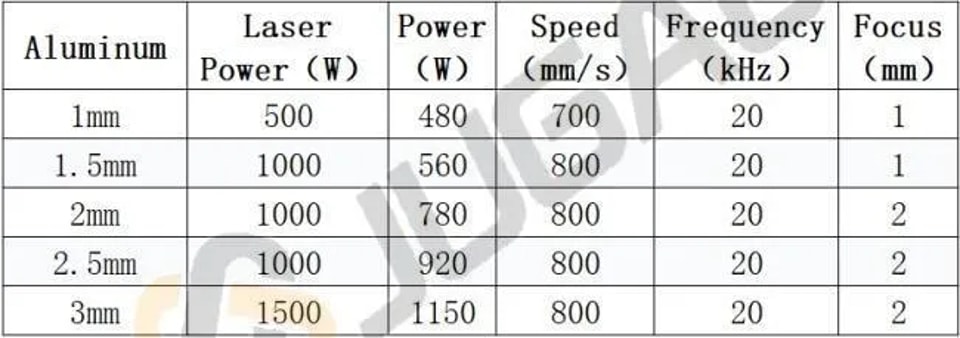

 Aluminium

Cuivre

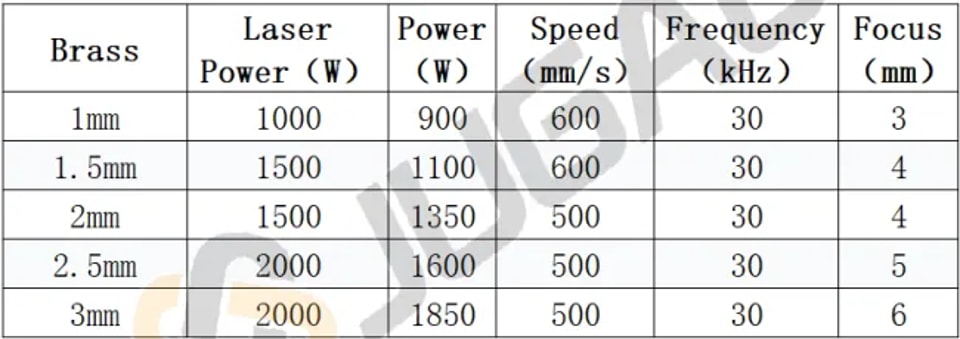

 Métal jaune

 Tôle galvanisée

Conclusion

En résumé, les plaques plus épaisses nécessitent généralement une puissance plus élevée et des vitesses de soudage plus lentes, tandis que les matériaux plus fins demandent une puissance plus faible et des vitesses de soudage plus rapides. Cet équilibre délicat garantit une utilisation efficace de l’énergie et une qualité de soudage supérieure. Comprendre ces relations permet aux fabricants d’optimiser leurs procédés pour des applications, des matériaux et des épaisseurs spécifiques, ce qui se traduit par des soudures plus solides, plus fiables et présentant moins de défauts.
