Maîtriser efficacement le fonctionnement du DELEM DA-69T

Pour maîtriser le fonctionnement du DELEM DA-69T, il est essentiel d’en comprendre les subtilités afin d’améliorer considérablement l’efficacité de votre flux de travail. Si vous recherchez un guide complet pour utiliser efficacement le DELEM DA-69T, vous êtes au bon endroit.

Dans cet article, je vous proposerai un aperçu détaillé du fonctionnement du DELEM DA-69T, afin de vous fournir les connaissances nécessaires pour tirer le meilleur parti de ce contrôleur avancé. Que vous soyez débutant et souhaitiez apprendre les bases, ou utilisateur expérimenté cherchant à perfectionner vos compétences, ce guide vous montrera comment naviguer et optimiser le DELEM DA-69T pour répondre à vos besoins opérationnels spécifiques.

Comprendre l’unité de commande du DELEM DA-69T

Se familiariser avec le panneau de commande

L’unité de commande est le cœur du fonctionnement du DELEM DA-69T. Avant de vous plonger dans des tâches spécifiques, il est essentiel de vous familiariser avec la disposition et les fonctions du panneau de commande.

l Découvrir l’interface d’affichage: Le DELEM DA-69T dispose d’une interface tactile intuitive qui affiche toutes les informations essentielles. Une navigation aisée permet de fluidifier les opérations.

l Accéder aux paramètres de commande: Comprendre comment accéder aux paramètres de commande et les modifier permet aux opérateurs d’adapter la machine à leurs besoins spécifiques.

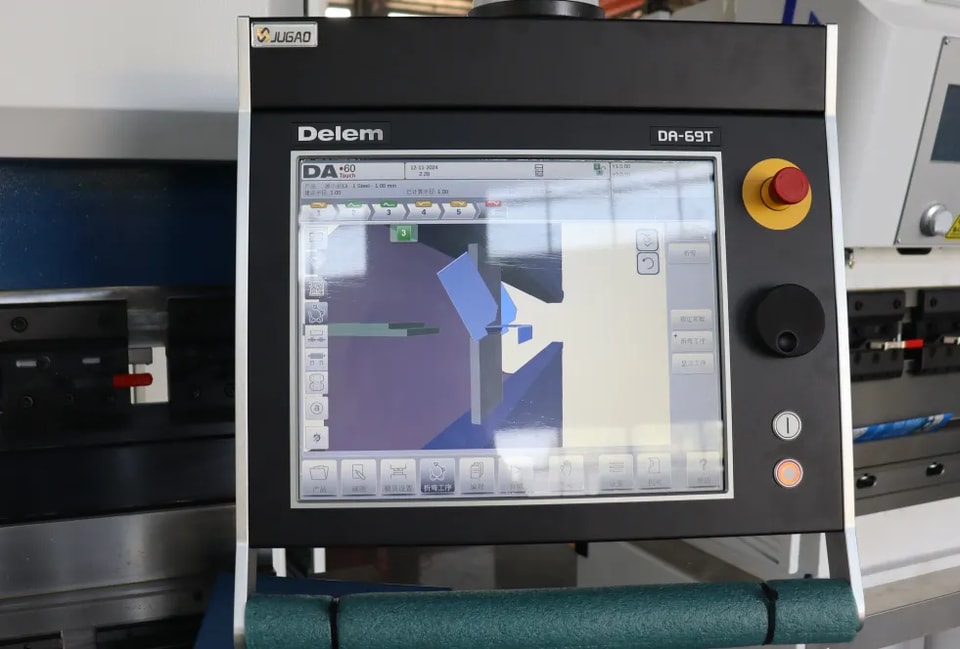

L’interface de commande se présente comme suit :

L’apparence exacte de votre pupitre de commande peut différer. L’utilisation de la commande se fait principalement via l’écran tactile. À côté des commandes tactiles, la face avant de la commande comprend un arrêt d’urgence, le volant manuel ainsi que les boutons de démarrage et d’arrêt. Des touches de fonction spéciales, pouvant être montées sur le panneau supérieur de la commande, sont décrites séparément dans ce manuel d’utilisation et seront fournies par le fabricant de la machine.

Éléments de commande en façade et connecteurs USB

Les éléments de commande en façade sont conçus pour une interaction fluide avec le DELEM DA-69T. Ils permettent d’intervenir directement sur les fonctions essentielles.

Le panneau frontal, à côté de l’affichage, se compose des éléments de commande suivants :

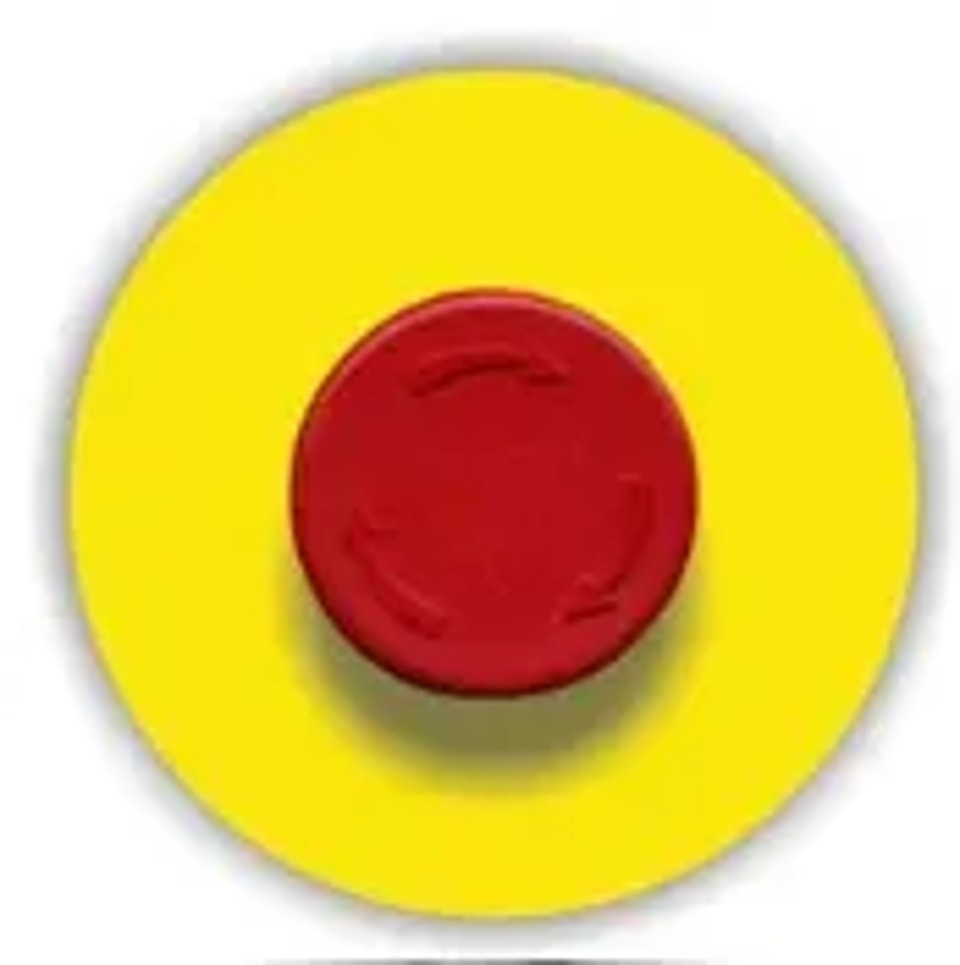

Bouton d’arrêt d’urgence, à intégrer par le fabricant de la machine.

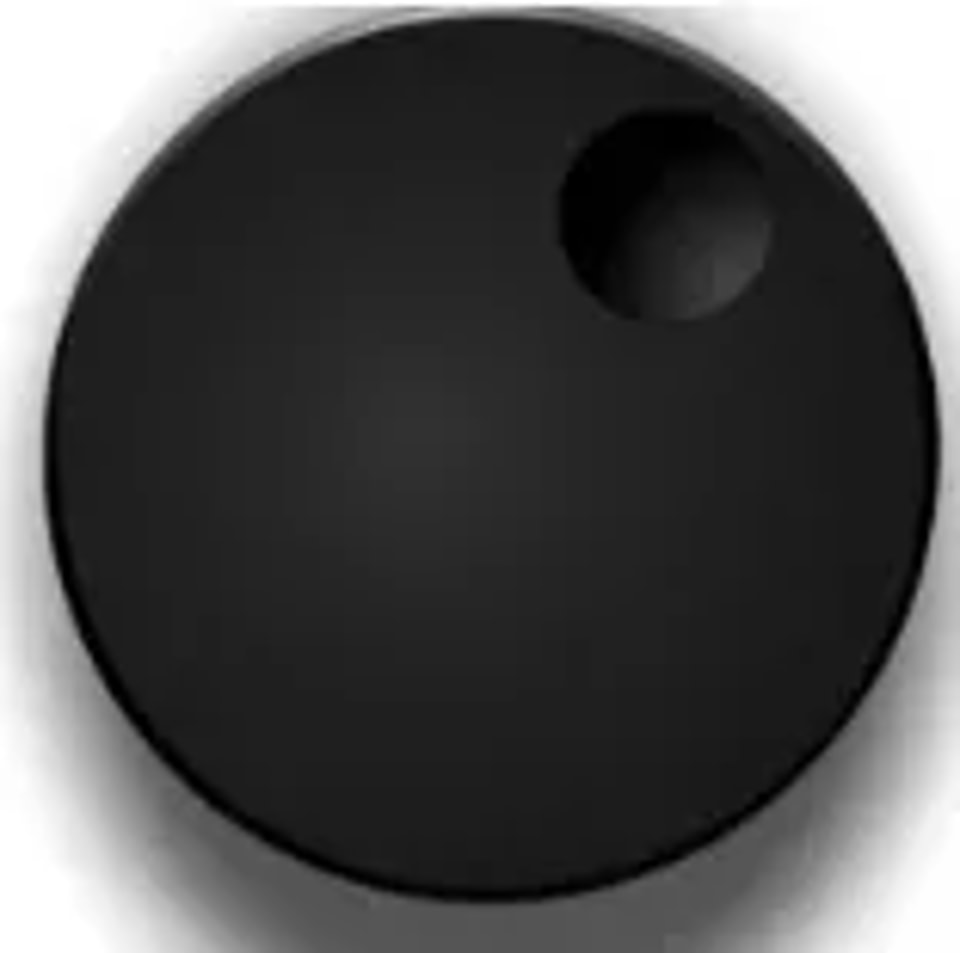

Volant manuel ; commande manuelle de n’importe quel axe (axe Y + axes de butée arrière)

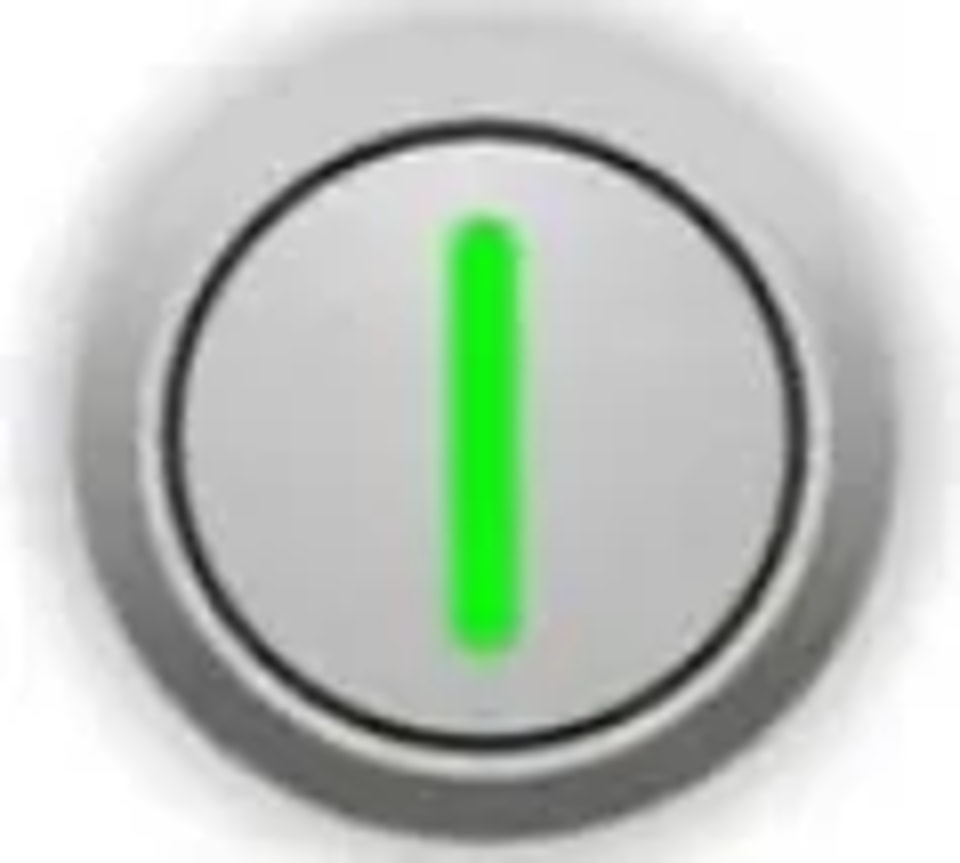

Bouton de démarrage

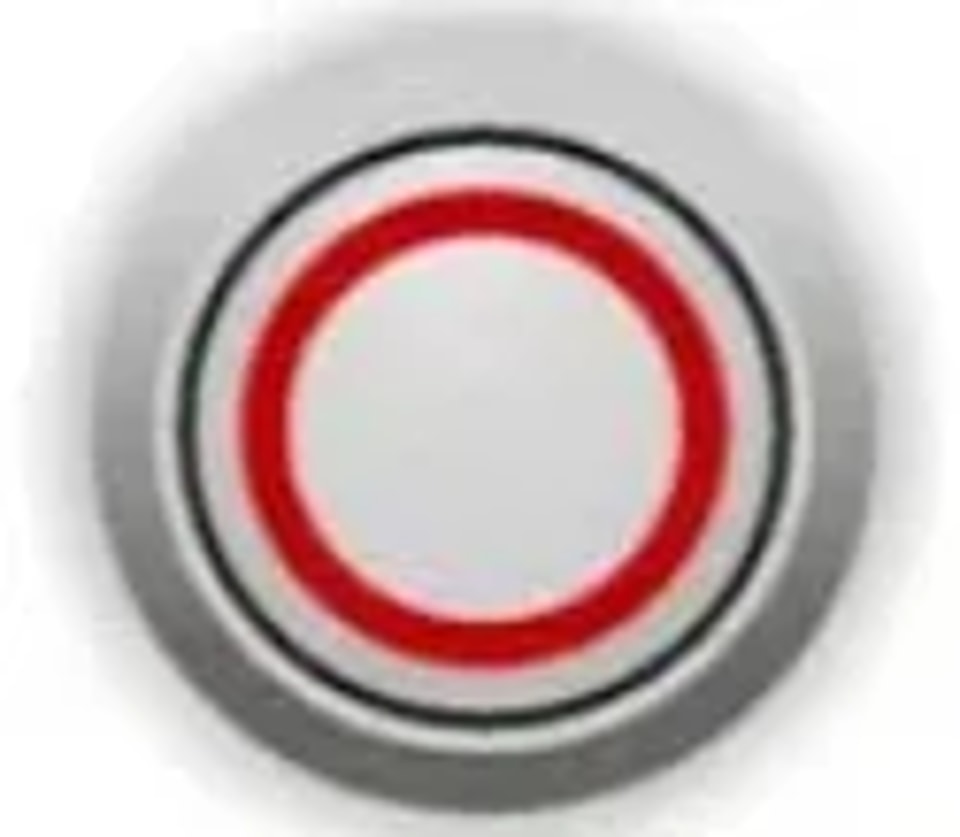

Bouton d’arrêt

Le DELEM DA-69T est équipé de connecteurs USB, ce qui améliore considérablement ses capacités opérationnelles.

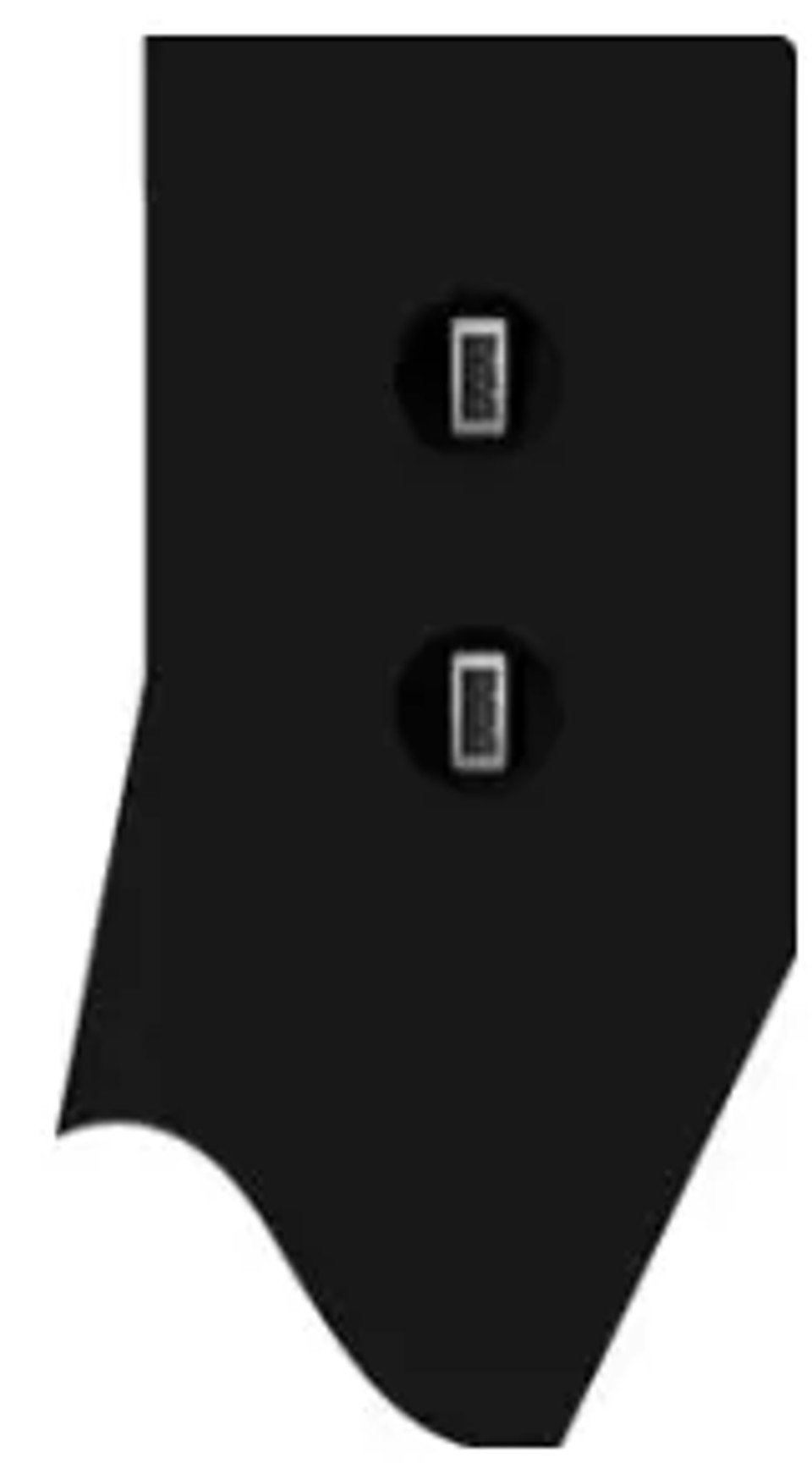

Sur le côté droit de la commande, deux ports USB sont disponibles pour la connexion de périphériques externes, tels que des clés USB ou un clavier / une souris externes.

Naviguer entre les modes de fonctionnement et de programmation du DELEM DA-69T

Passer d’un mode de fonctionnement à un autre et d’un mode de programmation à un autre permet de gérer diverses tâches avec flexibilité.

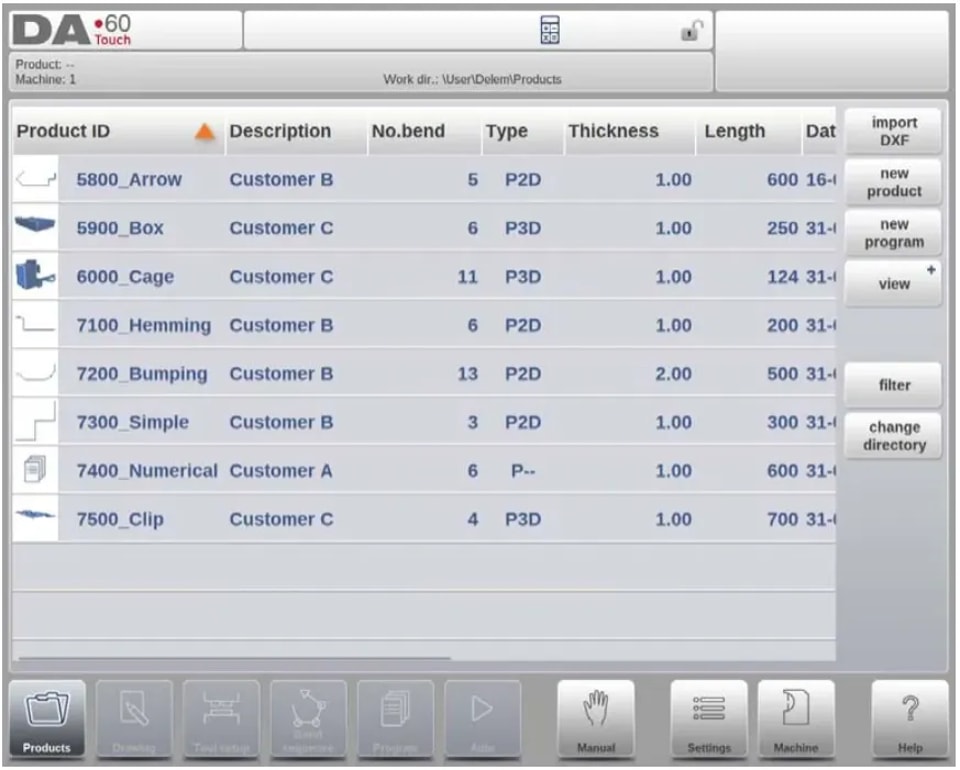

L’écran principal de la commande DA-Touch se présente comme suit :

L’écran principal affiche différentes options selon le bouton de navigation actif. En touchant les différents modes, vous pouvez sélectionner facilement un mode précis, la fonction Produits étant active par défaut.

La structure de l’écran principal est la suivante :

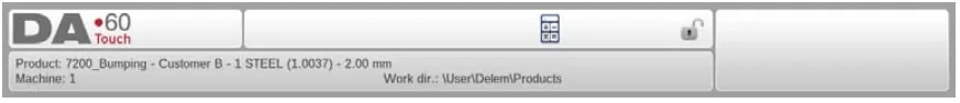

Panneau de titre

Dans le panneau de titre supérieur, vous trouverez le logo, les informations actuelles sur le produit, le répertoire des produits, la ligne de service (lorsqu’elle est activée) et les indicateurs de la machine.

Panneau d’informations

Dans le panneau d’informations, toutes les fonctions et les visualisations liées au mode sélectionné sont affichées et accessibles.

Panneau de commandes

Le panneau des commandes fait partie du panneau d’informations et correspond à l’emplacement où se trouvent les commandes liées au panneau d’informations.

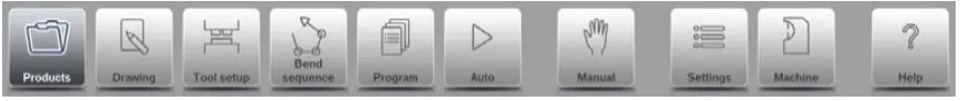

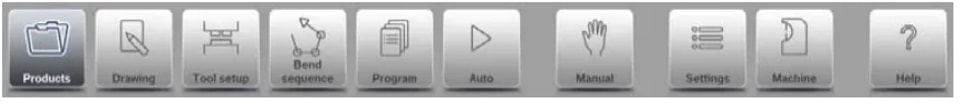

Panneau de navigation

Le panneau de navigation, toujours visible, regroupe tous les modes principaux. De grands boutons à icône permettent de passer directement d’un mode à l’autre.

Explication des principaux modes / boutons de navigation :

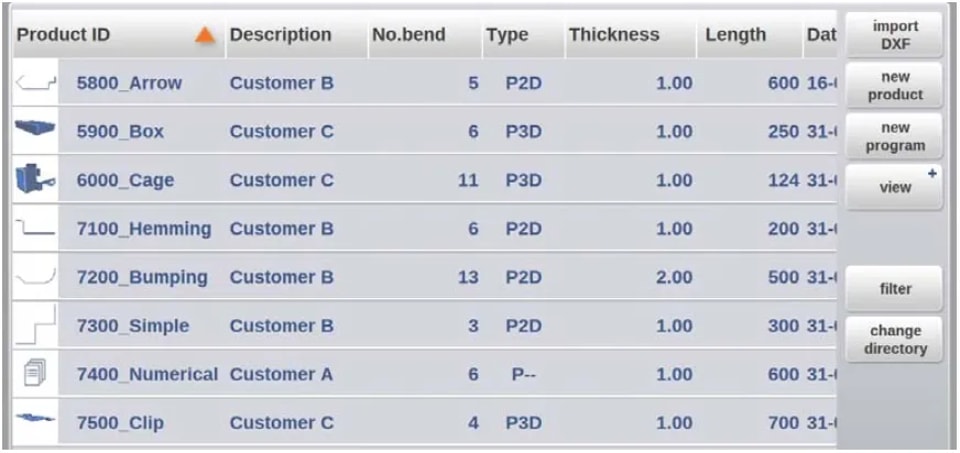

Créer un nouveau programme et sélectionner un programme dans la bibliothèque de produits.

Dessiner/créer un nouveau produit ou modifier un produit existant (graphiquement).

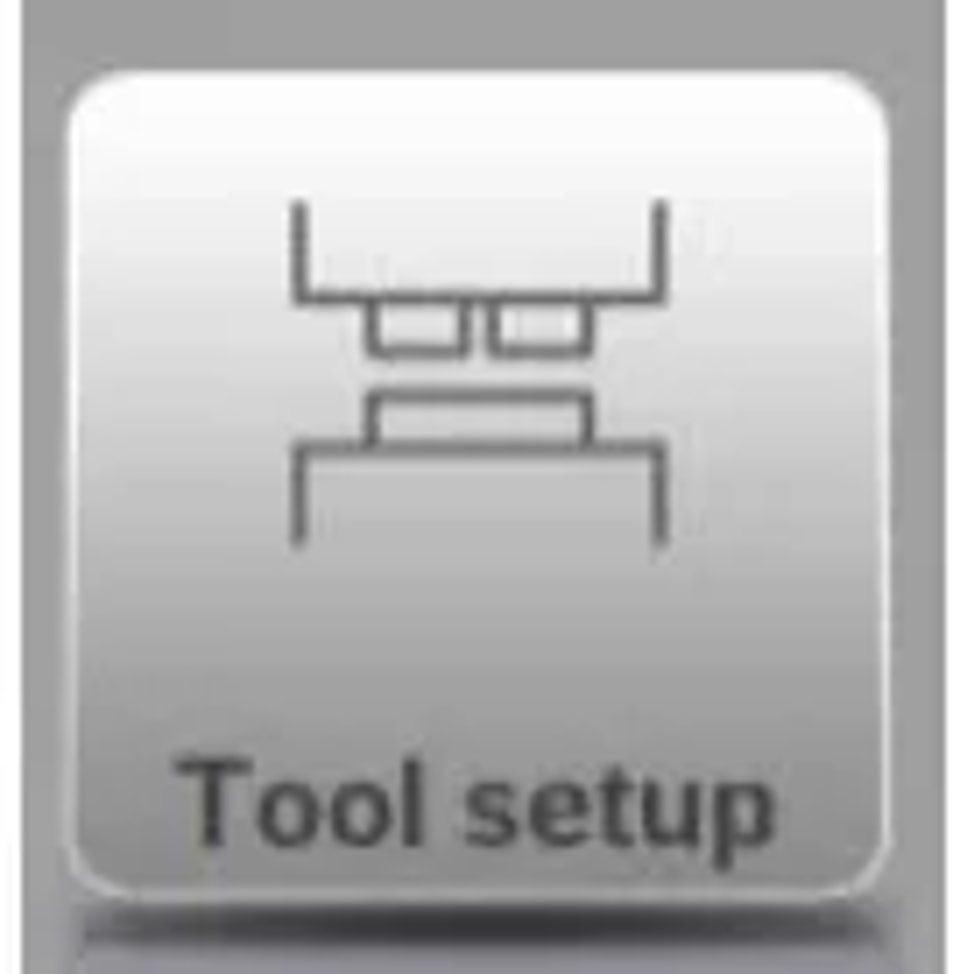

Configurer la machine et modifier les réglages d’outillage existants.

Créer un nouveau programme CNC ou modifier numériquement un programme CNC existant.

Lancer la production du produit/programme sélectionné.

Programmer tous les réglages pour réaliser un seul pli, sans lien avec un programme.

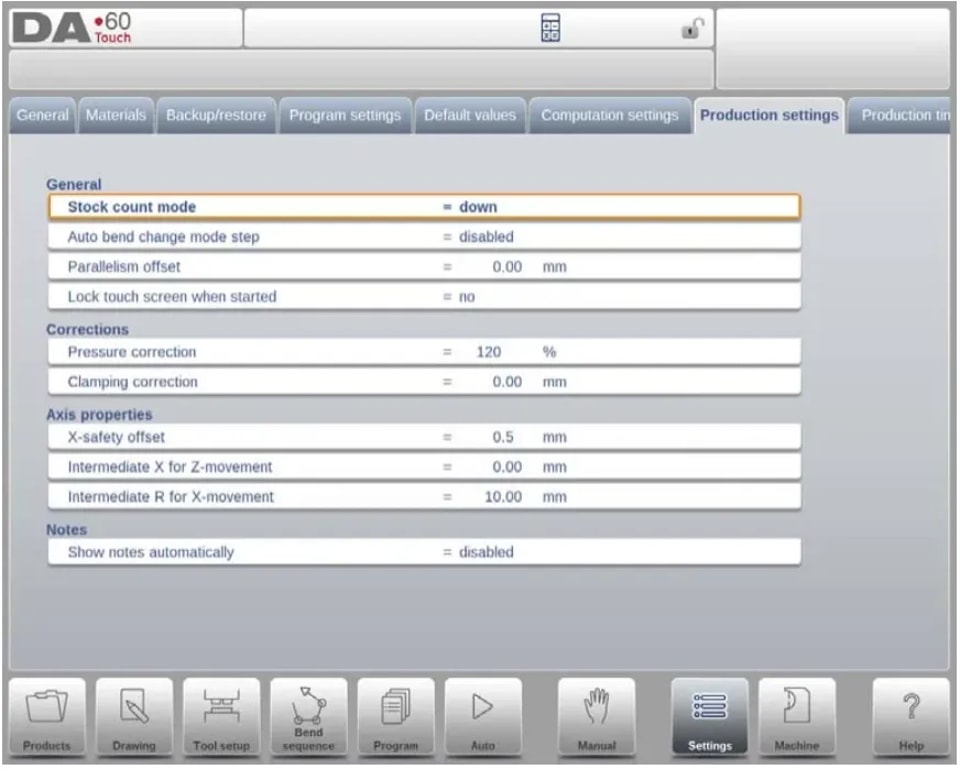

Paramètres et préférences utilisateur applicables à la programmation de nouveaux produits et programmes.

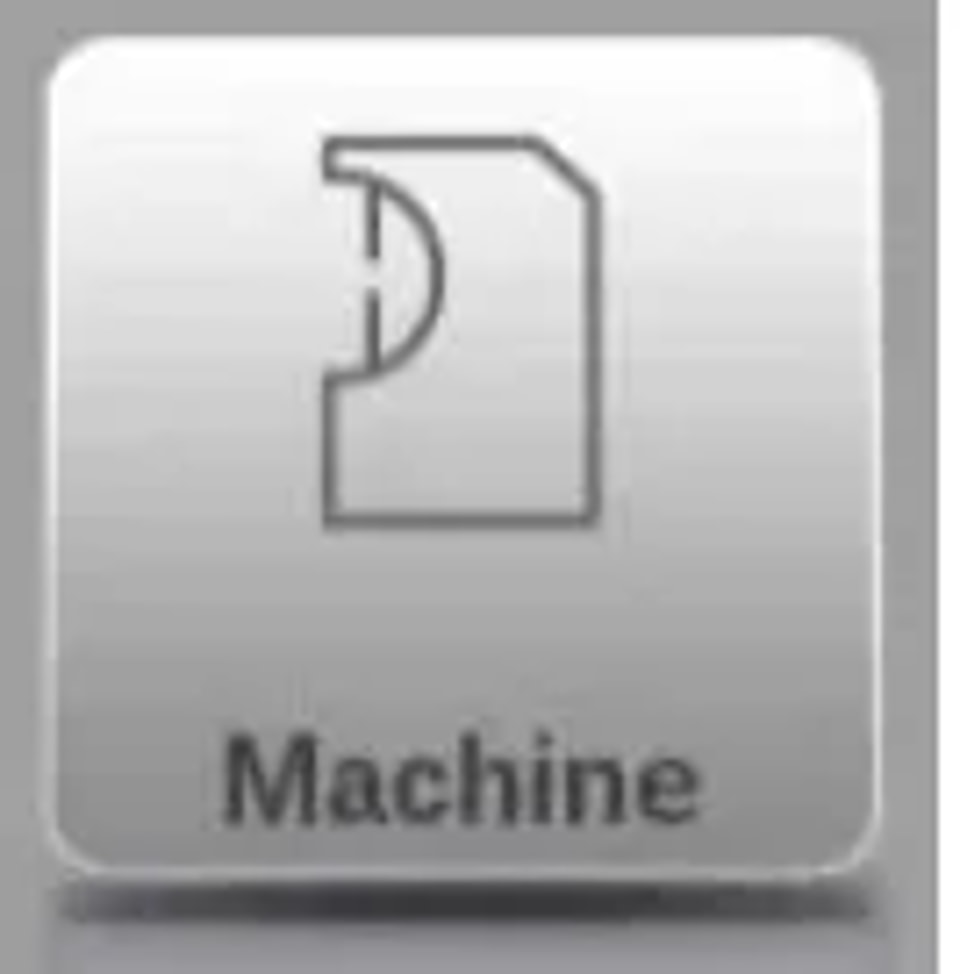

Paramètres et préférences utilisateur applicables à la machine.

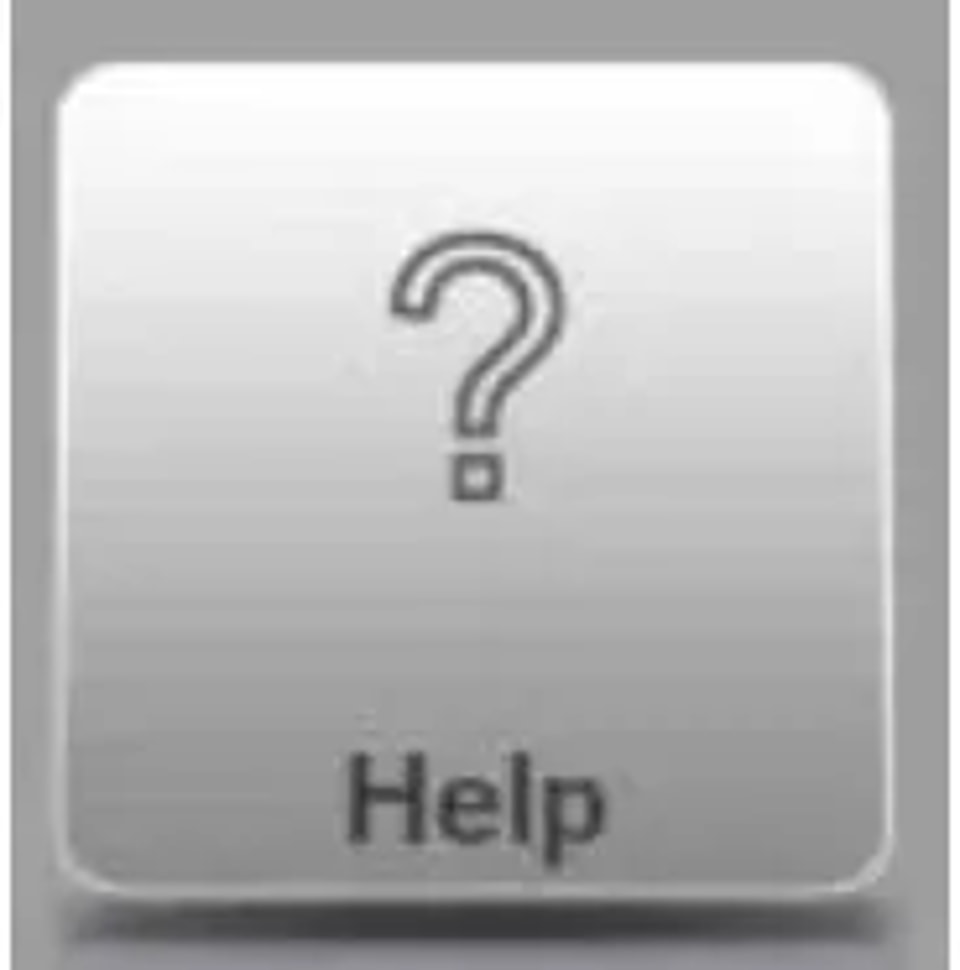

Grâce à ce bouton, vous pouvez accéder au système d’aide, qui vous fournira des informations contextuelles.

Prise en main du DELEM DA-69T

Étape 1 : Présentation du fonctionnement du DELEM DA-69T

Pour obtenir un programme de pliage efficace, commencez par créer un plan du produit et calculer une séquence de pliage valide pour ce produit. Cette séquence exploite pleinement les capacités de fonctionnement du DELEM DA-69T afin de générer un programme de produit. Voici un aperçu rapide :

1. Accédez au mode Produits et créez un nouveau produit.

2. Saisissez les détails du produit et créez un profil 2D à l’aide du mode Dessin.

3. Ajustez la configuration de vos outils dans le mode Réglage des outils.

4. Déterminez la séquence à l’aide du mode Séquence de pliage.

5. Modifiez le programme CNC dans le mode Programme si nécessaire.

6. Exécutez le programme en appuyant sur Auto puis sur Start.

Étape 2 : Préparatifs essentiels

Avant de vous lancer dans l’utilisation du DELEM DA-69T, assurez-vous que tous les matériaux et outils sont correctement programmés :

l Programmez les matériaux dans la bibliothèque des matériaux via le mode Paramètres.

l Définissez les outils nécessaires dans la bibliothèque d’outils, accessible en mode Machine.

Étape 3 : Création d’un dessin de produit

Exploitez les fonctions de dessin du DELEM DA-69T pour esquisser le produit souhaité :

l Utilisez les techniques de croquis et de réglage des valeurs pour élaborer votre conception, en ajustant si nécessaire les longueurs de ligne et les angles.

l Utilisez les fonctions Zoom, Ajuster à l’écran, Déplacement et Rotation pour des réglages précis.

l Les fonctions de conception incluent la conception graphique 2D et 3D, la mise à l’échelle de l’épaisseur de la tôle, ainsi que la possibilité d’ajouter ou de modifier des plis.

Étape 4 : Détermination de la séquence de pliage

Une fois votre dessin terminé, utilisez les modes Réglage des outils et Séquence de pliage :

l Programmez la configuration exacte des outils en mode Réglage des outils.

l En mode Séquence de pliage, vous pouvez programmer et vérifier visuellement votre séquence de pliage. L’utilisation du DELEM DA-69T permet de déterminer cette séquence automatiquement ou manuellement.

Étape 5 : Création d’un programme numérique

Accédez au programme numérique dans le menu Programme :

l Lancez un programme numérique directement ou générez-en un à partir d’une simulation de pliage graphique.

l L’utilisation du DELEM DA-69T permet la visualisation et la modification pendant la production. Un programme achevé déclenche le post-traitement et la création d’un programme numérique.

Étape 6 : Utilisation des modes Auto et Manuel

Exécutez le programme de votre produit dans différents modes :

l Le mode Auto permet d’exécuter le programme pli par pli.

l Le mode Manuel offre un environnement de test pour les plis individuels, ce qui est utile pour comprendre le comportement du système.

Étape 7 : Sauvegarde et stockage externe

Stockez les fichiers produits et outils pour la sauvegarde et l’échange entre systèmes :

l Selon votre configuration, enregistrez les fichiers sur un réseau ou sur une clé USB.

La maîtrise de ces étapes garantit une utilisation efficace du DELEM DA-69T, optimise la production et réduit les erreurs au minimum.

Aides à la programmation pour DELEM DA-69T

Les aides à la programmation sont précieuses pour les opérateurs qui souhaitent exploiter au maximum le potentiel du DELEM DA-69T.

Texte d’aide

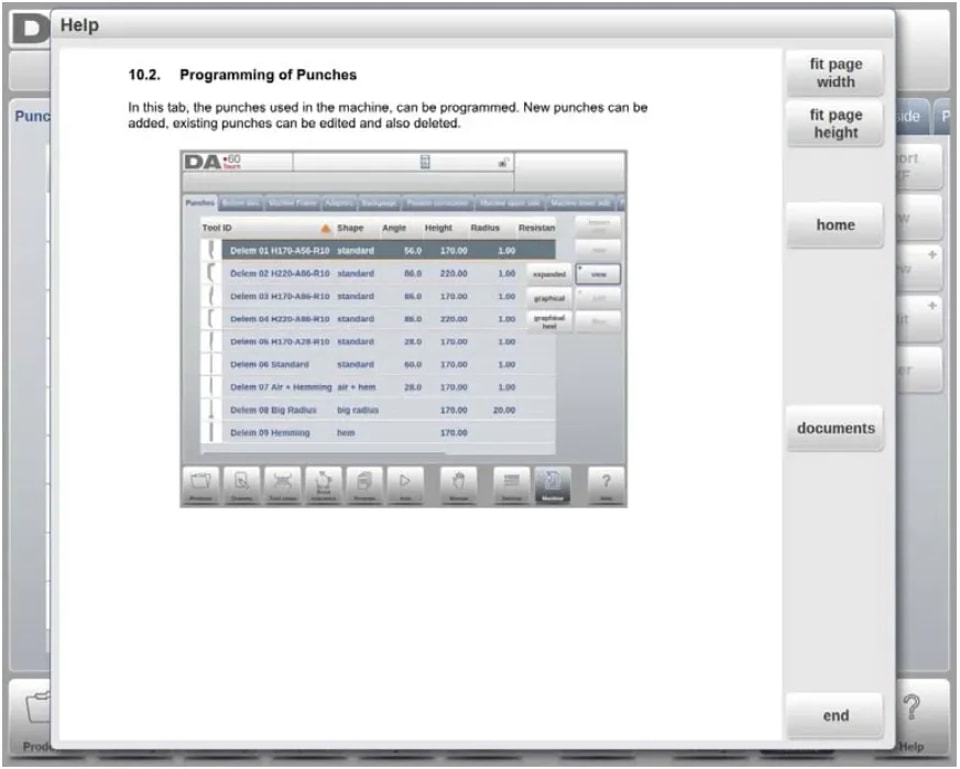

Cette commande est équipée d’une fonction d’aide en ligne. Lorsque le bouton Aide du panneau de navigation est appuyé, une aide contextuelle est fournie.

Pour activer une fenêtre d’aide pour un paramètre, appuyez sur le bouton Aide dans le panneau de navigation.

Une fenêtre contextuelle apparaît avec des informations sur le paramètre actif.

Cette fenêtre d’aide contient les mêmes informations que le manuel d’utilisation.

Pour utiliser la fenêtre d’aide, faites défiler le texte en glissant un doigt dans la direction souhaitée. Appuyez sur la partie inférieure ou supérieure de l’écran pour naviguer entre les pages. Utilisez la fonction Index pour accéder à la table des matières, où des liens hypertextes permettent une navigation directe vers les sujets. Appuyez sur « Fin » pour fermer la fenêtre d’aide.

Fonctionnement de la liste déroulante

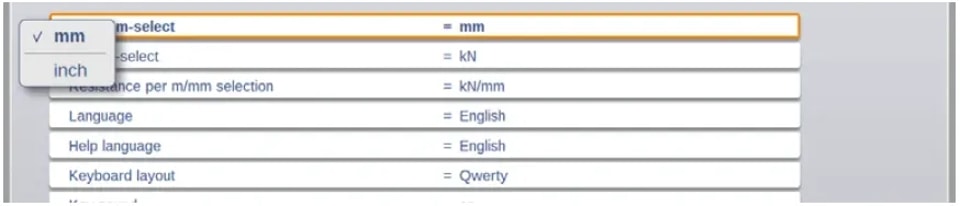

Certains paramètres disposent d’un ensemble limité de valeurs sélectionnables. Appuyez sur la ligne du paramètre pour ouvrir une liste d’options et choisir la valeur souhaitée. Pour fermer la liste sans modifier la sélection, appuyez à l’extérieur de la zone.

Filtre, recherche en direct, filtre automatique

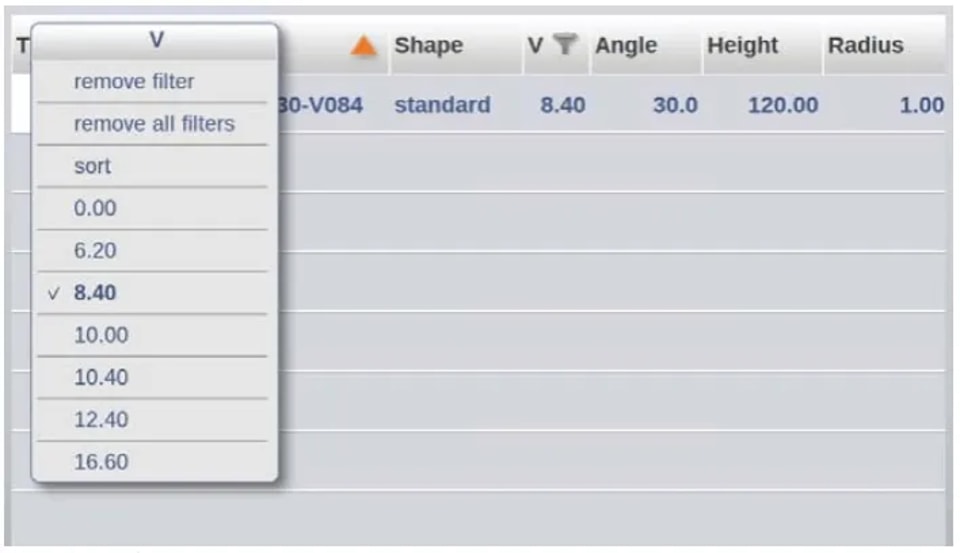

Dans certains modes, comme le mode Produits, vous pouvez afficher des listes d’éléments tels que des produits, des outils ou des matériaux. Pour trouver un élément précis, utilisez la fonction Filtre : appuyez sur le bouton Filtre, saisissez une partie de l’ID et la liste se resserrera automatiquement pour correspondre à votre saisie. Séparez plusieurs termes de recherche par un espace.

Pour fermer l’écran de filtre, utilisez le bouton de fermeture du clavier à côté du clavier.

Filtre automatique

En plus de la fonction de filtre, les tableaux de sélection d’outils et de produits offrent une fonctionnalité de filtre automatique via les en-têtes de colonne. Appuyer sur un en-tête trie la liste par cette colonne, ce qui est indiqué par un triangle pour l’ordre de tri. Une liste déroulante de filtre automatique apparaît, proposant des options de filtrage à partir des entrées de la colonne. Par exemple, dans la sélection de matrice, vous pouvez filtrer par ouverture en V. Les filtres peuvent être supprimés de la même manière, avec une option pour les effacer.

Navigation

Dans certains modes, les écrans de programme sont divisés en onglets.

Les onglets peuvent être sélectionnés très facilement d’un simple appui. Lorsqu’un onglet n’est pas complètement visible ou pas visible du tout, il suffit de faire glisser horizontalement la barre d’onglets pour faire apparaître l’onglet souhaité et le sélectionner.

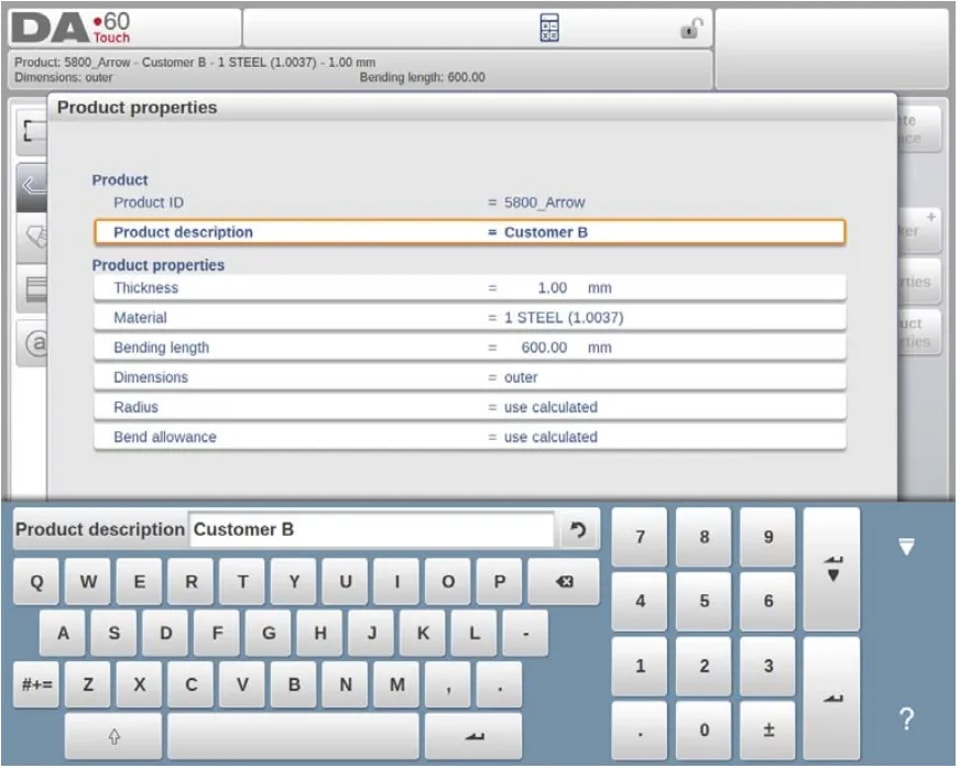

Saisie et édition de texte

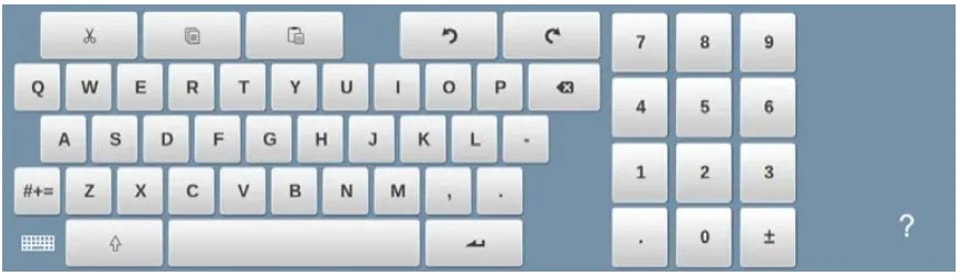

Lors de l’utilisation du DELEM DA-69T, la saisie des données est facilitée par un appui sur la position souhaitée pour placer le curseur dans un champ de texte ou de valeur. Cela est particulièrement utile dans l’édition des notes, où vous pouvez saisir plusieurs lignes et utiliser la touche Entrée pour passer à la ligne. Le clavier à l’écran offre des fonctions pratiques comme Couper, Copier et Coller, ainsi que les options Annuler et Rétablir pour améliorer votre utilisation du DELEM DA-69T.

Pour plus de facilité, le clavier peut être affiché ou masqué à l’aide de la touche fléchée située dans le coin inférieur gauche, ce qui simplifie votre processus de saisie.

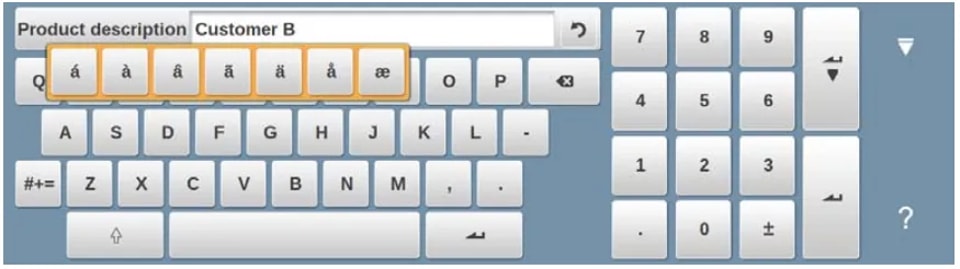

Saisie de caractères alphanumériques vs caractères spéciaux

Lors de la maîtrise du fonctionnement du DELEM DA-69T, il est essentiel de comprendre l’utilisation des caractères alphanumériques et des caractères spéciaux dans l’ensemble de la commande. Un clavier alphanumérique complet à l’écran apparaît lorsque nécessaire. Dans les champs ne nécessitant qu’une saisie numérique, les caractères alphanumériques sont désactivés et seul le pavé numérique est actif.

Pour les champs autorisant des chaînes alphanumériques, le clavier complet est disponible, avec les caractères spéciaux accessibles via le bouton des caractères spéciaux. Le maintien appuyé d’un caractère (comme « a ») affiche des caractères spéciaux supplémentaires (á, à, â, etc.), offrant une grande souplesse de saisie lors de l’utilisation du DELEM DA-69T.

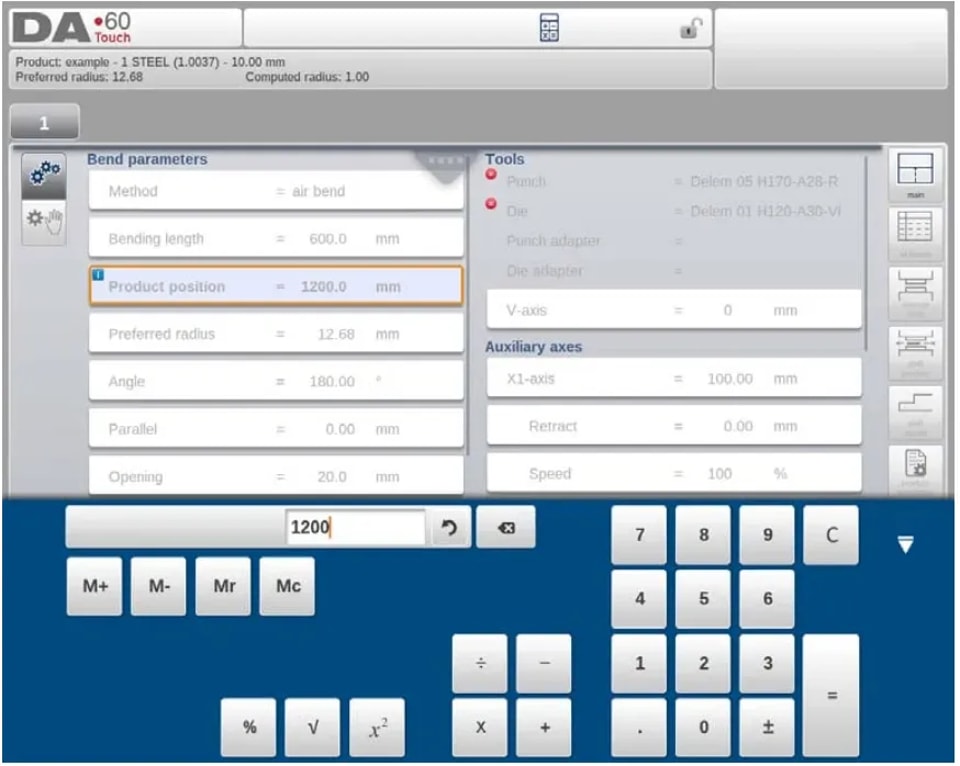

Calculatrice

Pour maîtriser efficacement le fonctionnement du DELEM DA-69T, utilisez la « calculatrice de bureau » intégrée. Accessible via l’icône de calculatrice en haut de l’écran, cet outil fournit des fonctions essentielles telles que l’addition, la soustraction, la multiplication, la division, ainsi que le pourcentage, la racine carrée et des fonctions mémoire. Pour les calculs impliquant des valeurs de paramètres, vous pouvez passer en toute transparence à la calculatrice pendant la saisie des paramètres.

Cette intégration permet d’utiliser directement les valeurs des paramètres, les résultats se mettant à jour automatiquement dans la ligne de saisie, ce qui élimine tout besoin de transfert manuel des données. La calculatrice rationalise le processus de calcul dans le cadre du fonctionnement du DELEM DA-69T, améliorant ainsi l’efficacité globale.

Centre des messages

Lorsque des messages sont générés par le PLC, les systèmes de sécurité, les LUAP ou le séquenceur, ils sont envoyés au « Centre des messages ». Dans le fonctionnement du DELEM DA-69T, l’icône du centre des messages, située sur la rangée supérieure à côté des symboles de la calculatrice et du verrouillage par clé, indique les messages actifs. Appuyer sur cette icône retire les messages de l’écran afin de faciliter la programmation et l’édition sans interruption. Appuyer à nouveau les réaffiche tous. Si de nouveaux messages arrivent en arrière-plan, l’icône du centre des messages affiche un indicateur supplémentaire, vous assurant ainsi d’être informé de toutes les communications au sein du système de fonctionnement du DELEM DA-69T.

Réseau

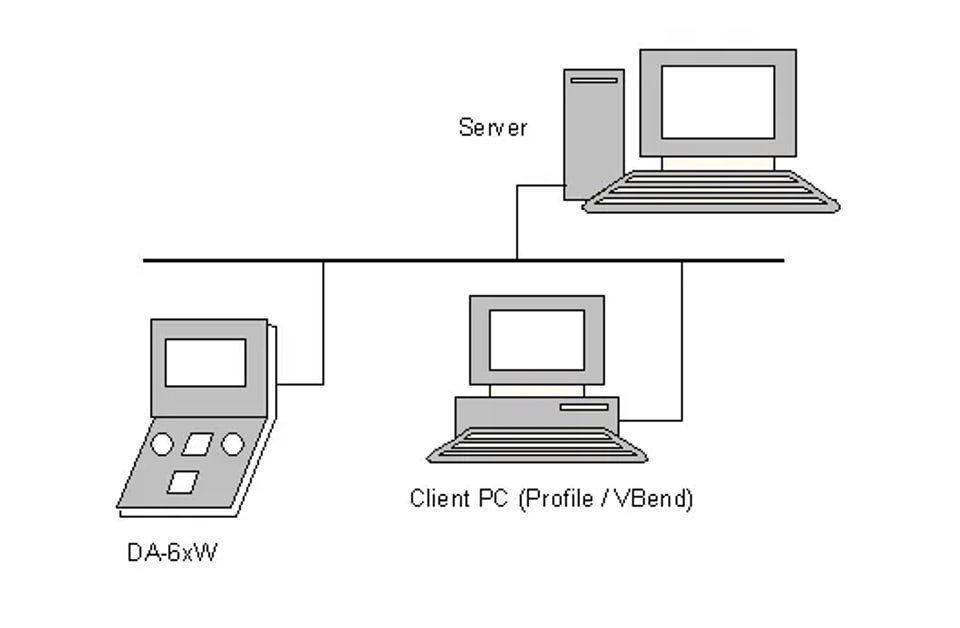

La commande CNC est équipée d’une interface réseau. La fonction réseau offre aux opérateurs la possibilité d’importer directement des fichiers produit depuis les répertoires réseau ou d’exporter les fichiers produit terminés vers le répertoire réseau requis.

Fonction de verrouillage par clé

Pour empêcher toute modification non autorisée des produits ou des programmes dans le fonctionnement du DELEM DA-69T, la fonction de verrouillage par clé assure la sécurité en verrouillant la commande. Il existe deux niveaux de verrouillage :

l Verrouillage du programme : Autorise uniquement la sélection et l’exécution du produit en mode automatique.

l Verrouillage de la machine : Verrouille complètement la machine et désactive la commande.

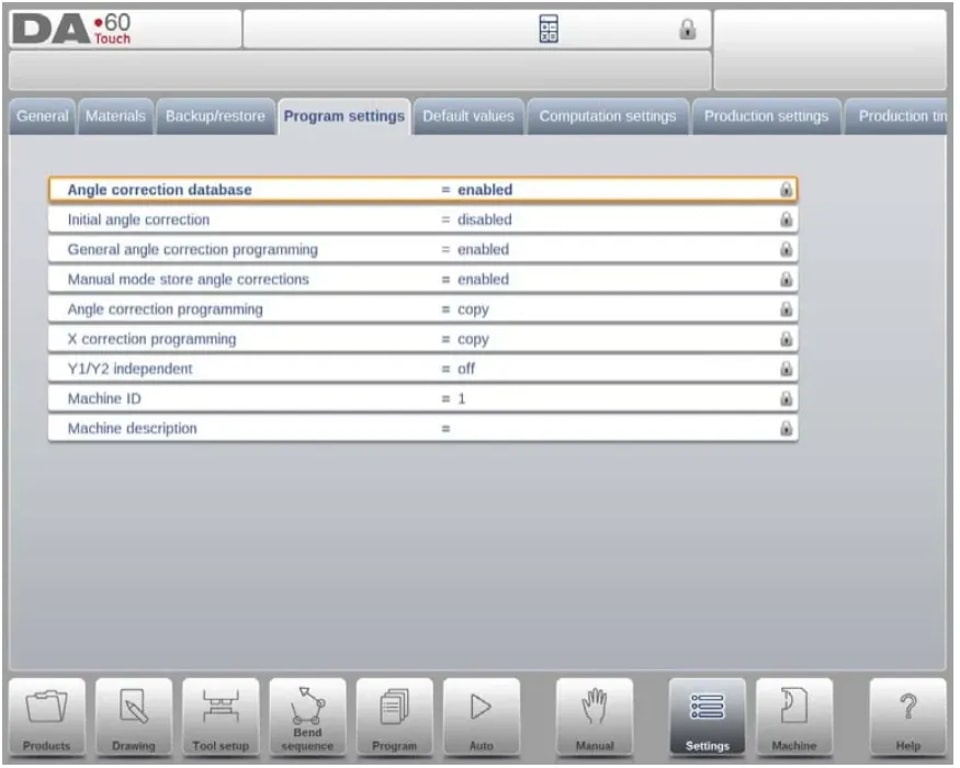

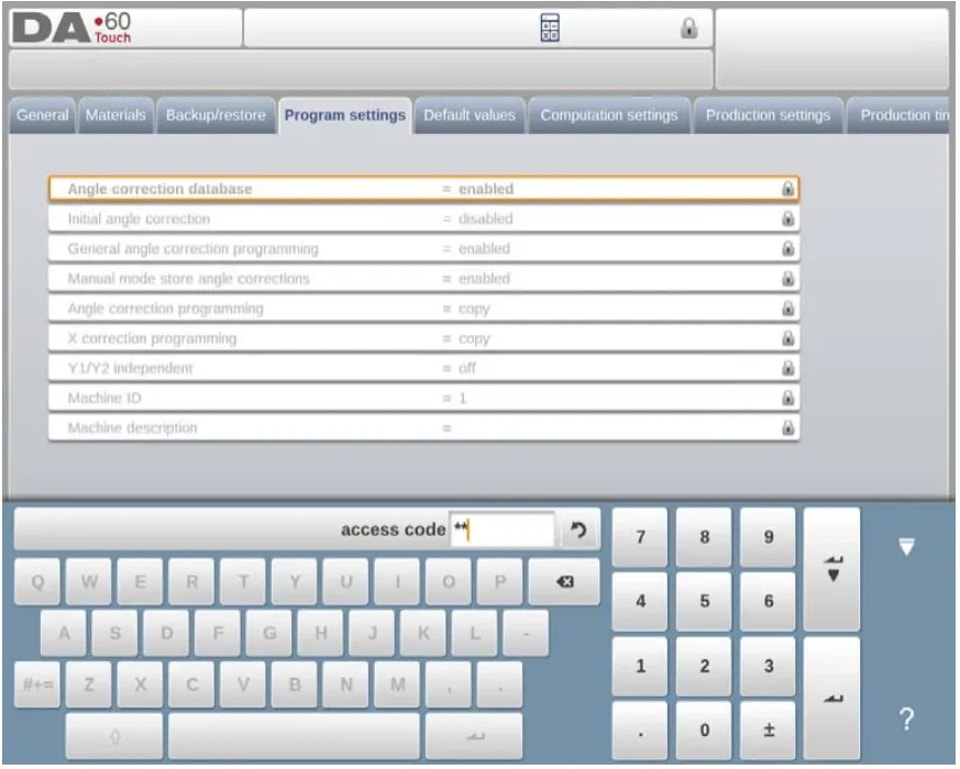

Pour activer un verrouillage, appuyez sur le symbole de verrou en haut de l’écran. La saisie du code approprié activera soit le verrouillage du programme, affiché sous forme de verrou gris, soit le verrouillage de la machine, affiché en rouge. Cette fonction garantit que votre utilisation du DELEM DA-69T reste sûre et précise.

Lorsque le verrouillage du programme est actif sur le DELEM DA-69T, des symboles de verrou apparaissent derrière les paramètres, indiquant que les modifications ne sont pas autorisées. Pour déverrouiller, appuyez sur le symbole de verrou et saisissez le code correct. Une fois le code entré, le symbole de verrou indiquera qu’il est déverrouillé, et les symboles de verrou derrière les paramètres disparaîtront.

Les codes peuvent être modifiés à volonté. La procédure de gestion des codes se trouve dans le manuel d’installation.

Panneau de fonctions OEM

Selon l’implémentation du fabricant de la machine, le coin supérieur droit de l’écran peut être utilisé pour des indicateurs spéciaux. Pour accéder aux fonctions liées à ces indicateurs, le panneau de fonctions OEM peut être ouvert en appuyant sur ce coin de l’écran.

Versions logicielles

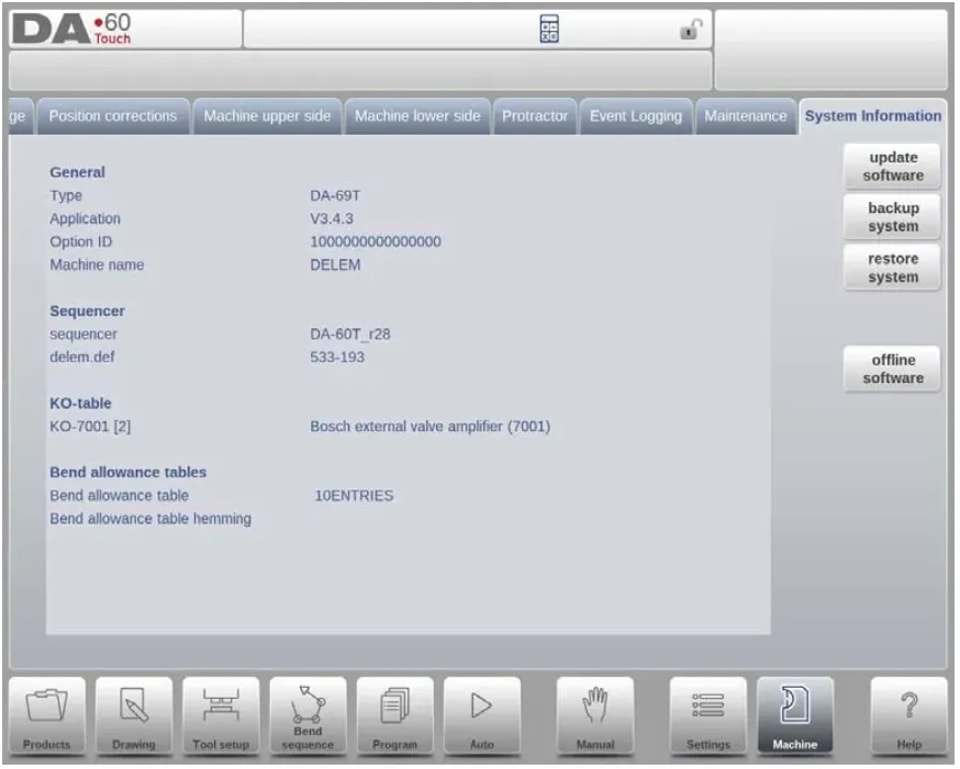

La version du logiciel de votre commande est affichée dans l’onglet Informations système du menu Machine.

Exemple de numéro de version :

V 1.2.3

V signifie version

V 1.x.x est le numéro de version majeure

V x.2.x est le numéro de version mineure

V x.x.3 est le numéro de version de mise à jour

Lesnuméro de version majeure du fonctionnement du DELEM DA-69T logicielest mis à jour avec de nouvelles fonctionnalités importantes qui peuvent modifier le flux de travail habituel. Lenuméro de version mineure augmente lorsque des améliorations sont ajoutées sans affecter les opérations existantes. Lenuméro de version de mise à jour est réservé aux corrections logicielles dans la version actuelle.

En suivant ce guide, les utilisateurs ne deviendront pas seulement experts dans l’utilisation du DELEM DA-69T, mais optimiseront également ses fonctionnalités, ce qui améliorera la productivité et la précision de leurs opérations.

Conclusion

Maîtriser l’utilisation du DELEM DA-69T implique de comprendre ses principales fonctions, de naviguer efficacement dans l’interface et d’effectuer des contrôles de maintenance réguliers. En suivant les étapes décrites, les opérateurs peuvent maximiser l’efficacité et la précision de leurs opérations de presse plieuse, réduire les temps d’arrêt et améliorer la productivité globale.

Un réglage approprié et un entretien régulier permettront non seulement de prolonger la durée de vie de votre DELEM DA-69T, mais aussi d’optimiser votre flux de travail. Pour une assistance plus détaillée ou pour toute question spécifique, n’hésitez pas à contacter l’équipe JUGAO CNC MACHINE. Vous pouvez également consulter nos autres ressources et documentations pour obtenir des conseils approfondis sur le fonctionnement et les améliorations des machines CNC.
