Programmation

Dans le domaine du pliage des métaux, la programmation ESA S630 est un facteur critique de productivité. Cet article détaille comment ses capacités avancées rationalisent les opérations de pliage, de la séquence de précision à la réduction des temps de cycle. Conçu pour les vétérans et les nouveaux venus en CNC, ce guide fournit les informations clés nécessaires pour exploiter l'ESA S630 pour une efficacité opérationnelle et un débit maximaux.

Liste complète des programmes de pliage

La programmation ESA S630 offre une suite complète de programmes spécialisés conçus pour optimiser les opérations de pliage pour une grande variété d'applications. Voici un aperçu des types de programmes disponibles et de leurs utilisations respectives :

1. Gestion de la liste des programmes :

Accédez à la liste des programmes via l'interface de menu dédiée. Ce répertoire centralisé offre une vue structurée de tous les programmes stockés, avec la possibilité de visualiser les données détaillées du programme directement en positionnant le curseur sur n'importe quelle entrée.

Utilisez la barre de défilement pour naviguer efficacement dans la liste.

2. Création et personnalisation de programmes :

l Nouveau dossier : Organisez vos programmes en créant de nouveaux dossiers pour une gestion facile.

l Nouveaux programmes numériques et graphiques : Configurez de nouveaux programmes basés sur des données numériques ou des graphiques visuels, améliorant la précision et la visualisation dans les opérations complexes.

l Fonctions de copie et de renommage : Dupliquez rapidement des programmes avec de nouveaux noms, permettant des modifications et des adaptations faciles aux exigences de pliage spécifiques.

l Prévisualisation et édition de programmes :

Activez les prévisualisations de programmes pour visualiser les programmes graphiques. Cette fonctionnalité peut être désactivée si une vue simplifiée est préférée. Effectuez des modifications telles que le renommage ou la copie directement depuis le menu, rationalisant le processus de gestion.

3. Sauvegarde et Transfert de Données :

Sauvegardez des programmes sur un périphérique USB pour les transférer entre différentes machines ou à des fins de sauvegarde. Cette fonctionnalité garantit que vos opérations de pliage sont constamment prises en charge, quel que soit l'emplacement.

Sauvegardez ou supprimez plusieurs programmes simultanément en utilisant les options dédiées, assurant ainsi une gestion efficace des données.

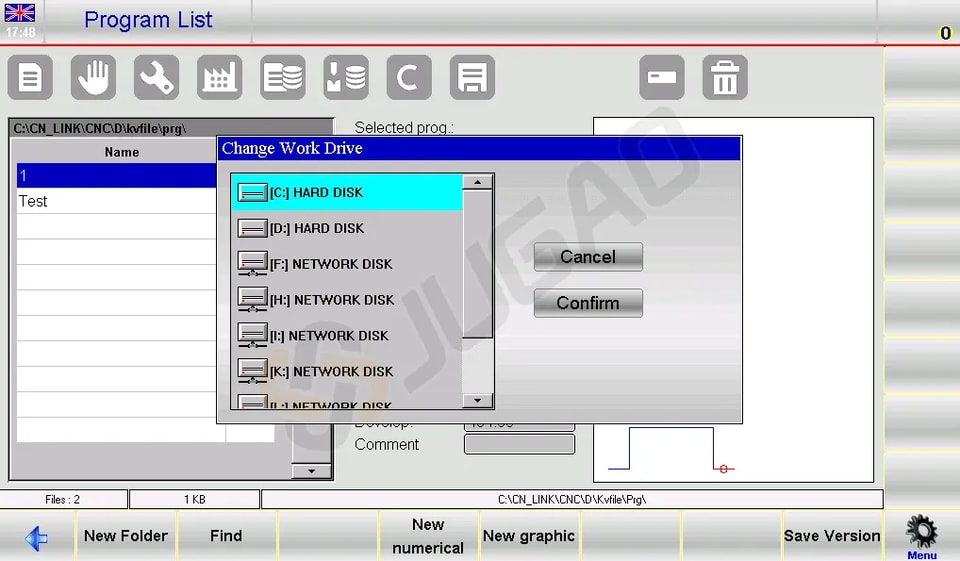

Pour changer l'unité de travail en utilisant ESA S630 Programming, suivez ces étapes :

l Appuyez sur le bouton pour accéder au Liste de Programmes .

l Naviguez vers le Menu en appuyant sur le bouton correspondant.

l Sélectionnez l'option 5 pour Changer le Lecteur de Travail .

l Utilisez votre doigt pour choisir un lecteur de travail dans la liste affichée.

Cette séquence garantit que vous utilisez ESA S630 Programming efficacement, améliorant le processus de configuration et maintenant des performances optimales de la machine.

Entrée de Programme Numérique vs Graphique

Entrer un programme numérique

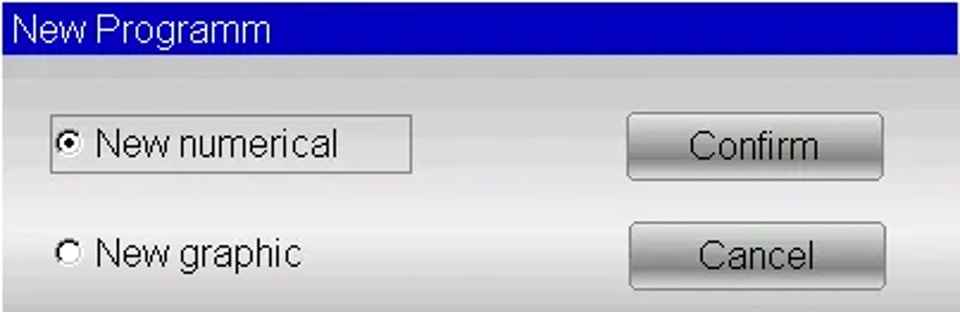

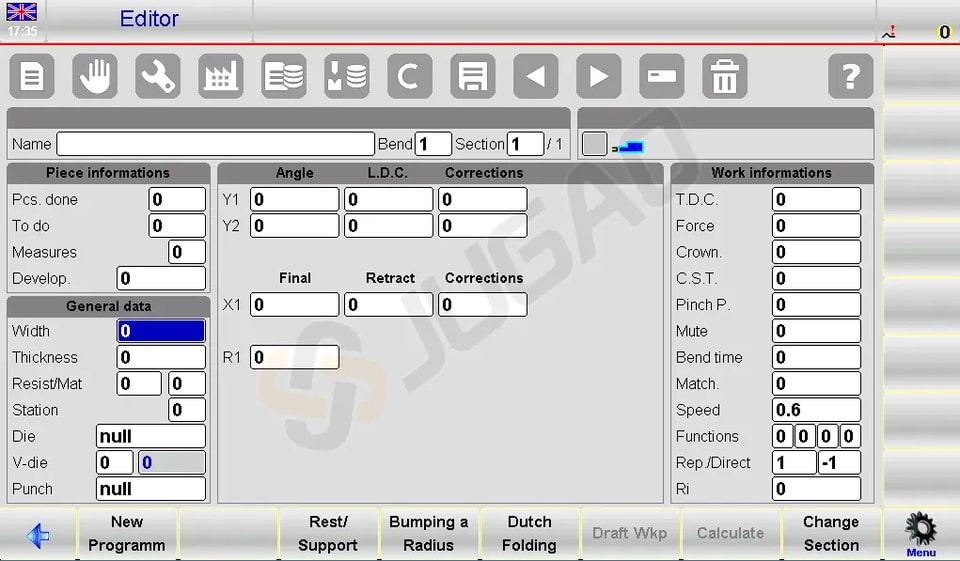

Pour entrer un nouveau programme numérique, appuyez sur [New Programm] à partir de la page Éditeur d'un programme numérique et sélectionnez [New numerical] :

Ou il peut être créé à partir de la liste de programmes en appuyant et [Nouveau numérique] .

La programmation ESA S630 optimise considérablement les opérations de pliage en rationalisant les tâches clés. Voici un guide concis :

1. Définition des données de la pièce

Une fenêtre s'ouvrira pour saisir les données du programme :

l Largeur de la tôle : Appuyez sur le champ, saisissez la largeur et sélectionnez [Ok] .

l Épaisseur de la tôle : Saisissez l'épaisseur de la même manière.

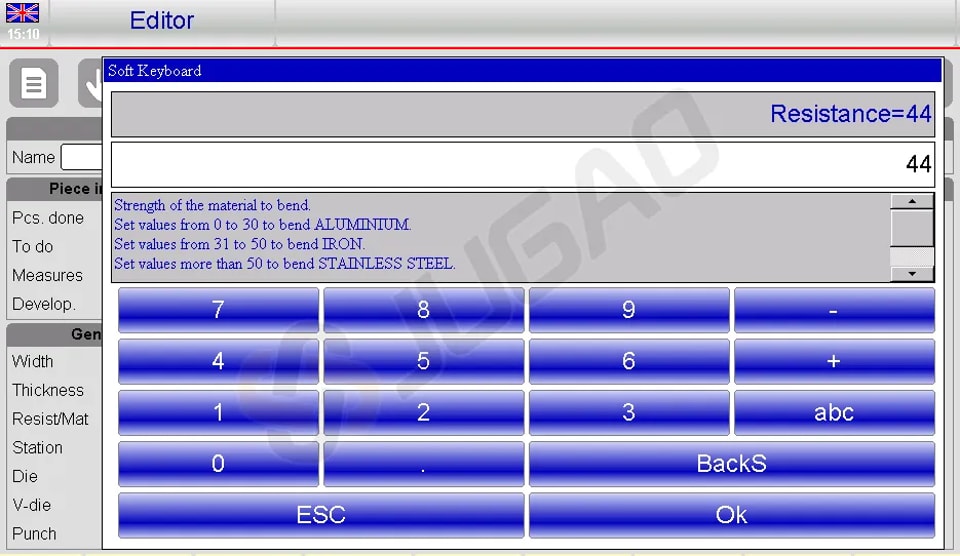

l Valeurs de résistance :

u Aluminium : 0-30

u Fer : 31-50

u Acier inoxydable : >50

l Calcul automatique du matériau : Le système calcule le matériau en fonction de la résistance, réduisant la saisie manuelle.

l Configuration de la station de travail : Saisissez le numéro de la station si applicable ; sinon, laissez-le à 0.

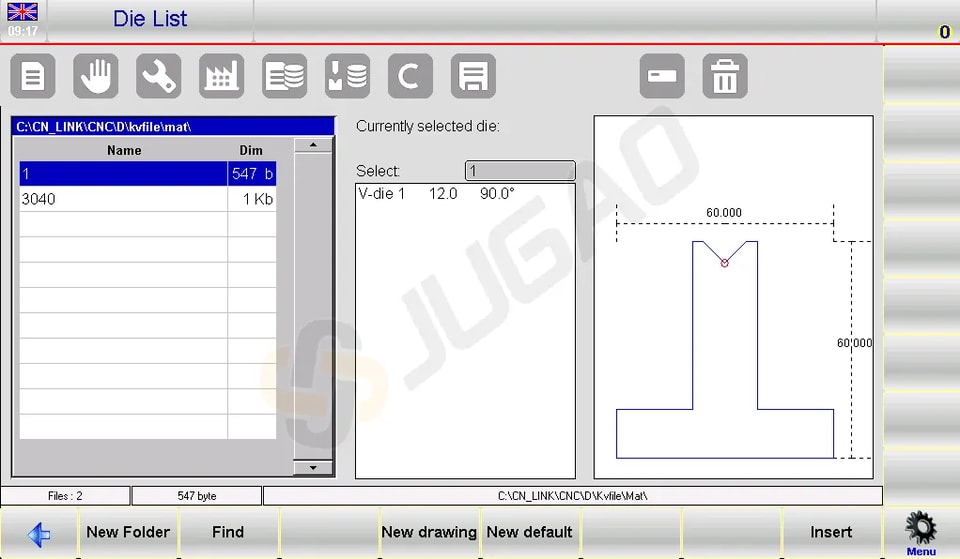

l Sélection de la matrice et de la matrice en V :

² Sélectionnez une matrice dans la liste en touchant le champ, en faisant défiler et en appuyant sur [Insérer] .

² Choisissez la matrice en V appropriée s'il y en a plusieurs ; s'il n'y en a qu'une, entrez 1.

l Sélection de la poinçonneuse : Choisissez la poinçonneuse de manière similaire en accédant à la liste, en faisant défiler et en appuyant sur [Insérer] .

2. Réglage et ajustement des plis

l Saisissez l'angle de pliage souhaité dans le champ Y1 Angle .

l Définissez la longueur de pliage dans le champ Final X1 .

l Les données sont calculées automatiquement mais sont personnalisables.

3. Gestion des données de travail

l Accédez à 7>>Informations de travail pour consulter T.D.C, Mute , et Point de Pincement données.

l Quitter en sélectionnant [Ok] .

4. Opérations de Cintrage

l Copier Cintrage : Naviguez vers le cintrage cible, ouvrez le menu, et sélectionnez 5>> Étape de copie .

l Insérer Cintrage : Position après le point d'entrée, choisissez 4>> étape d'insertion .

l Entrer Cintrage Copié : Placez-le avant le cintrage cible en suivant des étapes similaires.

5. Rayon et Cintrages Spécialisés

l Utilisez [Bumping a Radius] pour entrer les angles de roulage et les rayons, en confirmant avec [Confirmer] .

l Ajuster Plis hollandais et conicité en modifiant les points morts bas L.D.C. en Y1 et Y2.

6. Gestion des applications spécialisées

l Cintrages coniques : Saisissez les angles coniques via la fonction [Conique] .

l Cintrages hors matrice V : Saisissez les valeurs finales en L.D.C Y1/Y2 et assurez-vous d'avoir des points de pincement et de sourdine plus élevés.

7. Gestion des programmes

l Enregistrez les programmes avec 2>> Enregistrer sous … . pour les nouvelles variantes des programmes existants.

Lorsqu'un outil change dans votre projet de programmation ESA S630, suivez ces étapes pour mettre à jour le programme :

l Télécharger : Accédez et téléchargez le programme à partir de votre liste.

l Ouvrir l'Éditeur : Accédez à la page de l'Éditeur et ouvrez le menu.

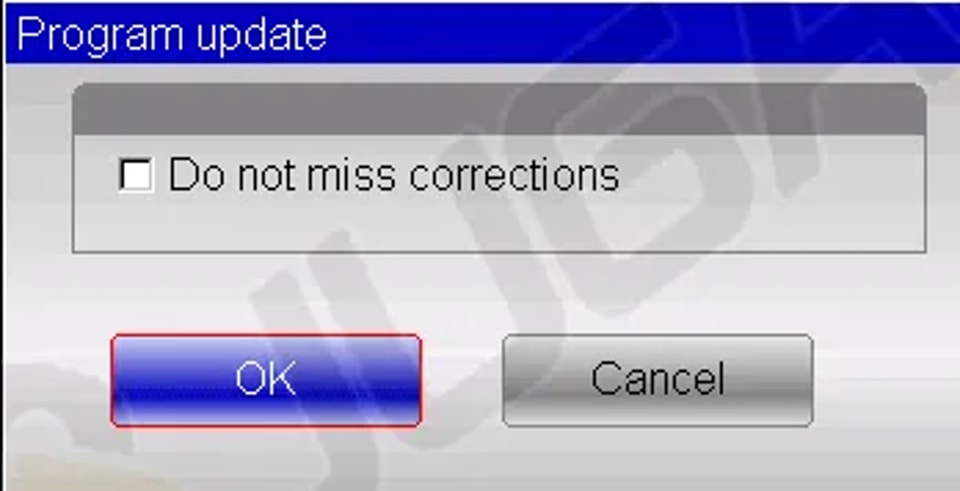

l Mettre à jour le Programme : Choisissez 3>> Mise à jour du programme pour ouvrir la fenêtre de mise à jour.

l Recalculer : Cliquez sur [Ok] pour recalculer toutes les données, en veillant à ce que les corrections soient appliquées.

l Enregistrer : Enregistrez le programme mis à jour si nécessaire.

Ces pratiques efficaces utilisant la programmation ESA S630 peuvent améliorer la précision et réduire les erreurs, optimisant vos opérations de pliage.

Entrer un programme graphique (Optionnel dans le modèle S630 ）

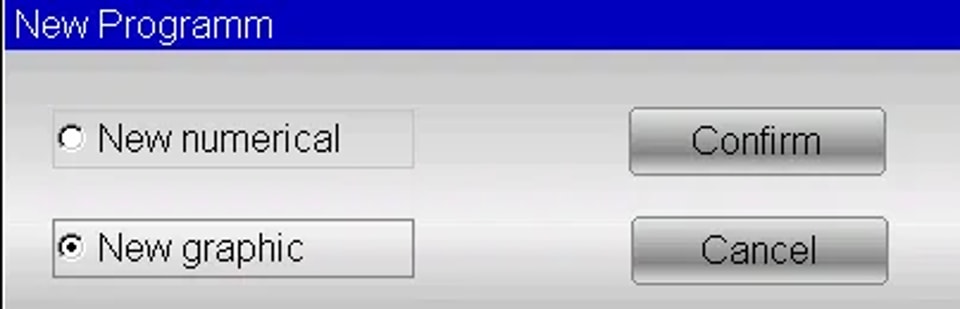

Pour entrer un nouveau programme graphique, appuyez sur [New Programm] à partir de la page Éditeur d'un programme numérique et sélectionnez [New graphic] :

Ou il peut être créé à partir de la liste de programmes en appuyant et [Nouveau graphique] .

1. Paramétrage des données générales

Lors de l'utilisation de la programmation ESA S630, la saisie des données générales correctes est essentielle pour accéder à la fonction de dessin. Suivez ces étapes :

l Détails de la Tôle Métallique :

² Entrez la largeur et épaisseur , en sélectionnant chaque champ et en confirmant avec [Ok] .

² Résistance du matériau d'entrée ; le système calcule les propriétés sur cette base.

l Configuration de l'outil et de la station :

² Entrez le numéro du poste de travail, ou laissez 0 si unique.

² Sélectionnez et insérez la matrice dans la liste.

² Indiquez la matrice en V (entrez 1 si une seule).

² Réglez l'orientation de la matrice et du poinçon ( 0 = standard, 1 = rotation de 180° ).

² Choisissez et insérez le poinçon dans la liste.

2. Fenêtre de dessin

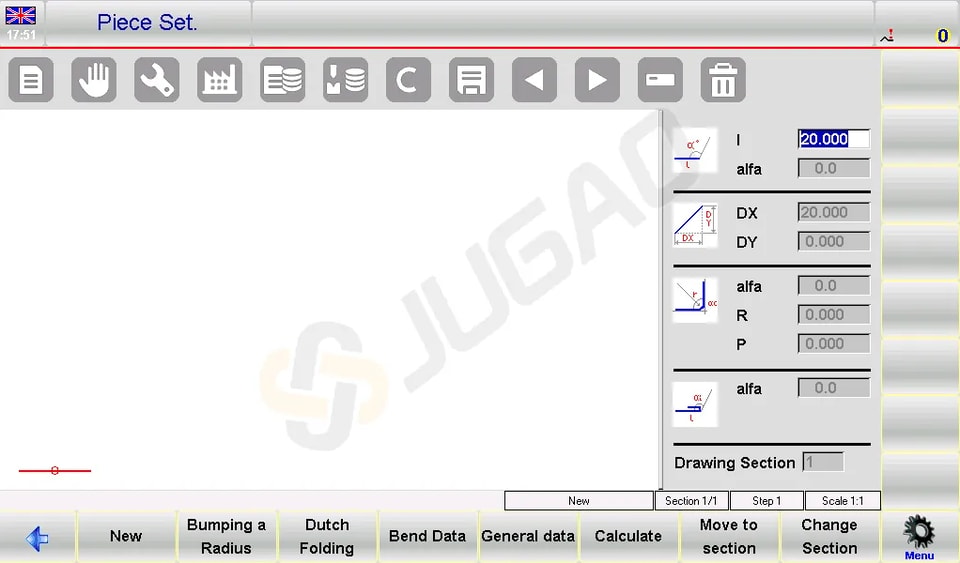

La page de la fenêtre de dessin sera ouverte.

l Gauche : Fenêtre principale de dessin.

l Droite : Quatre fenêtres de saisie de données pour :

² Données de dessin polaires

² Données de dessin cartésiennes (généralement non utilisées)

² Coudes de rayon

² Coudes de pliage hollandais (ourlet)

3. Processus de saisie :

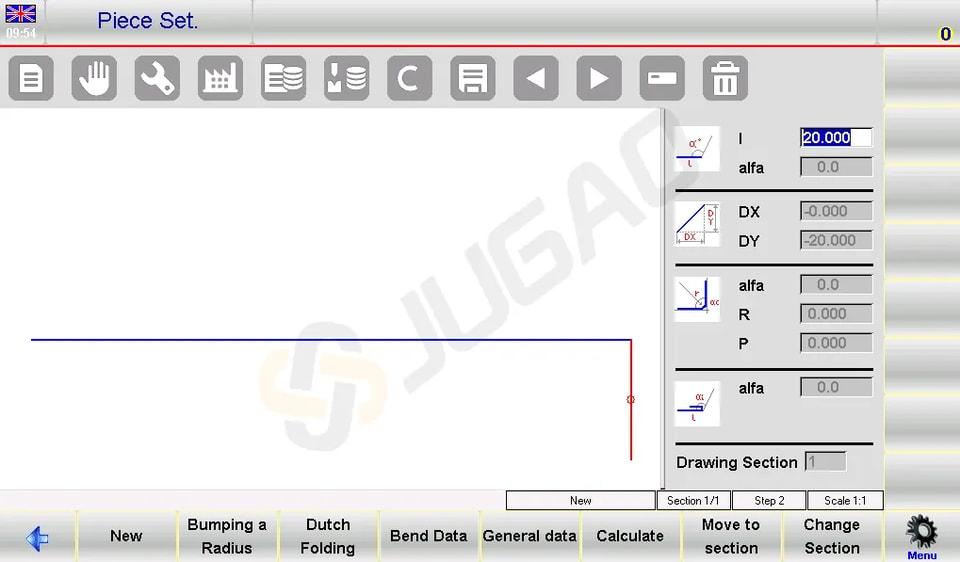

l Commencez dans la Pièce définie page où le premier segment est par défaut de 20,0 mm.

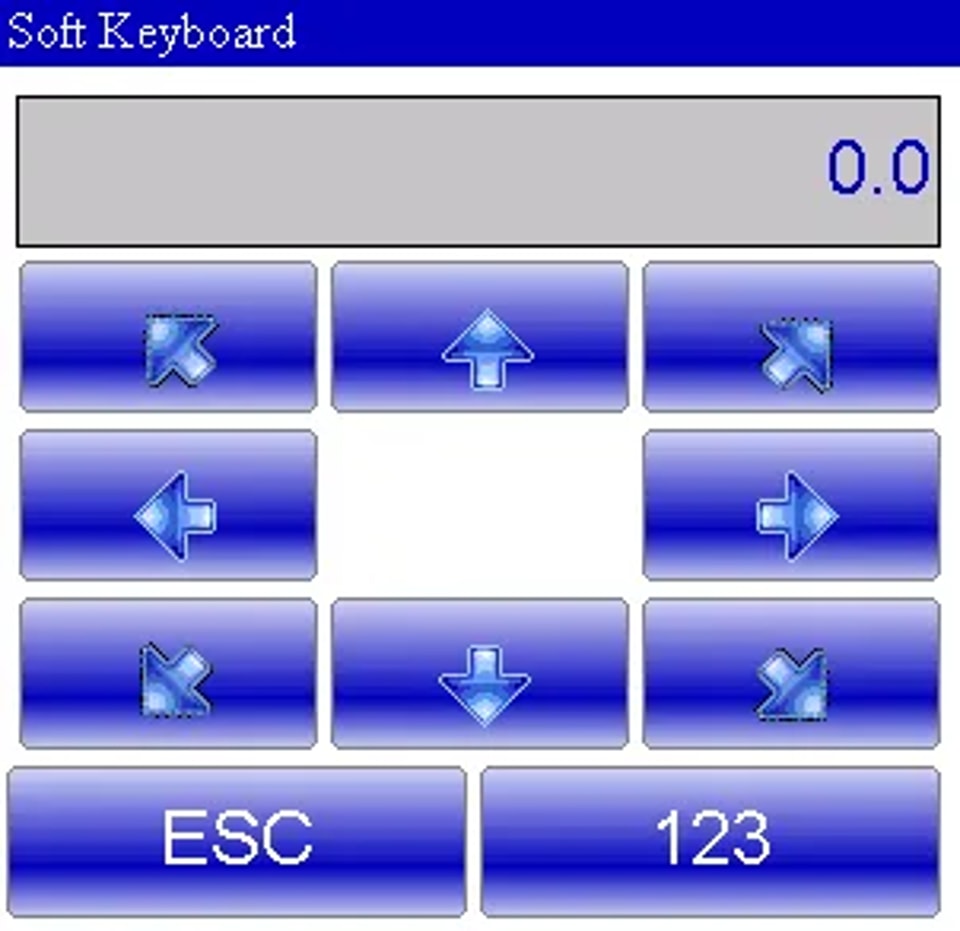

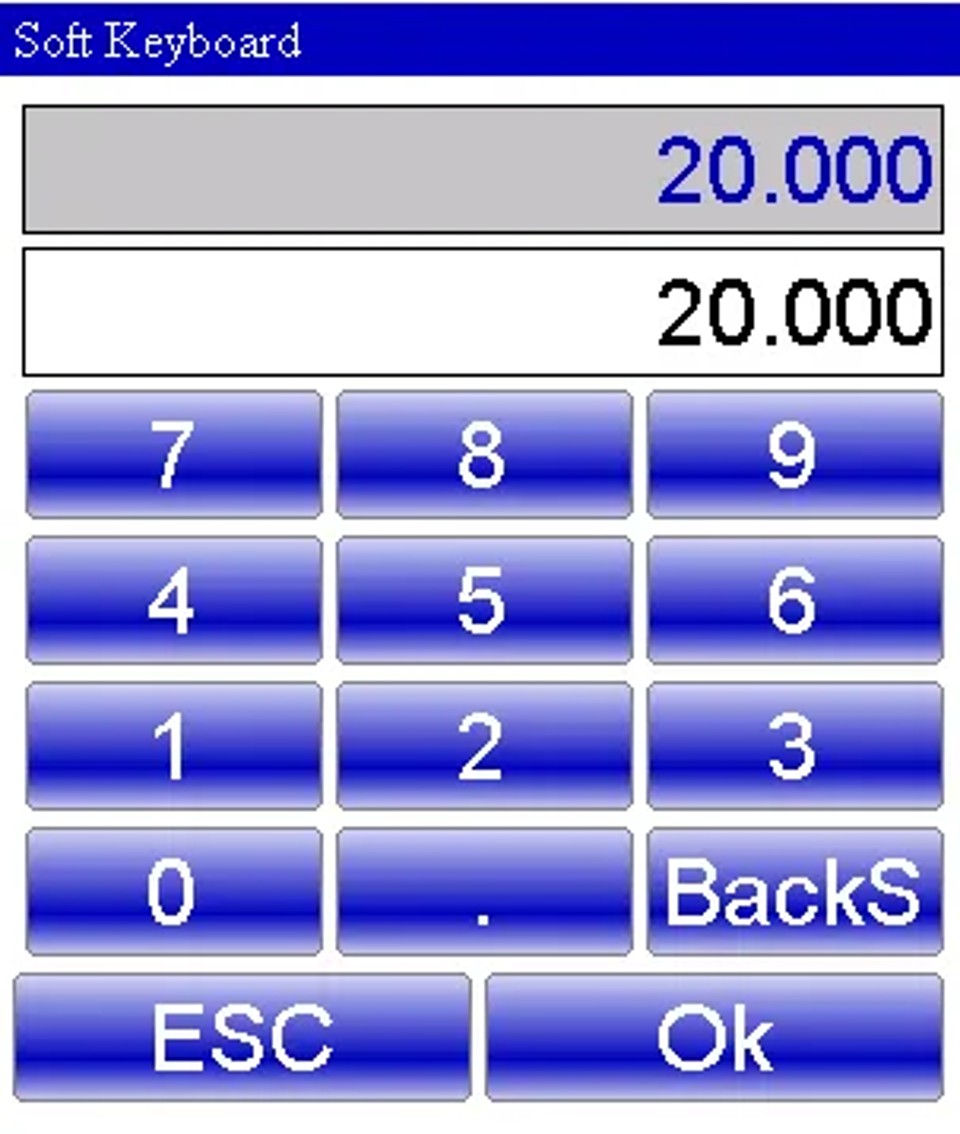

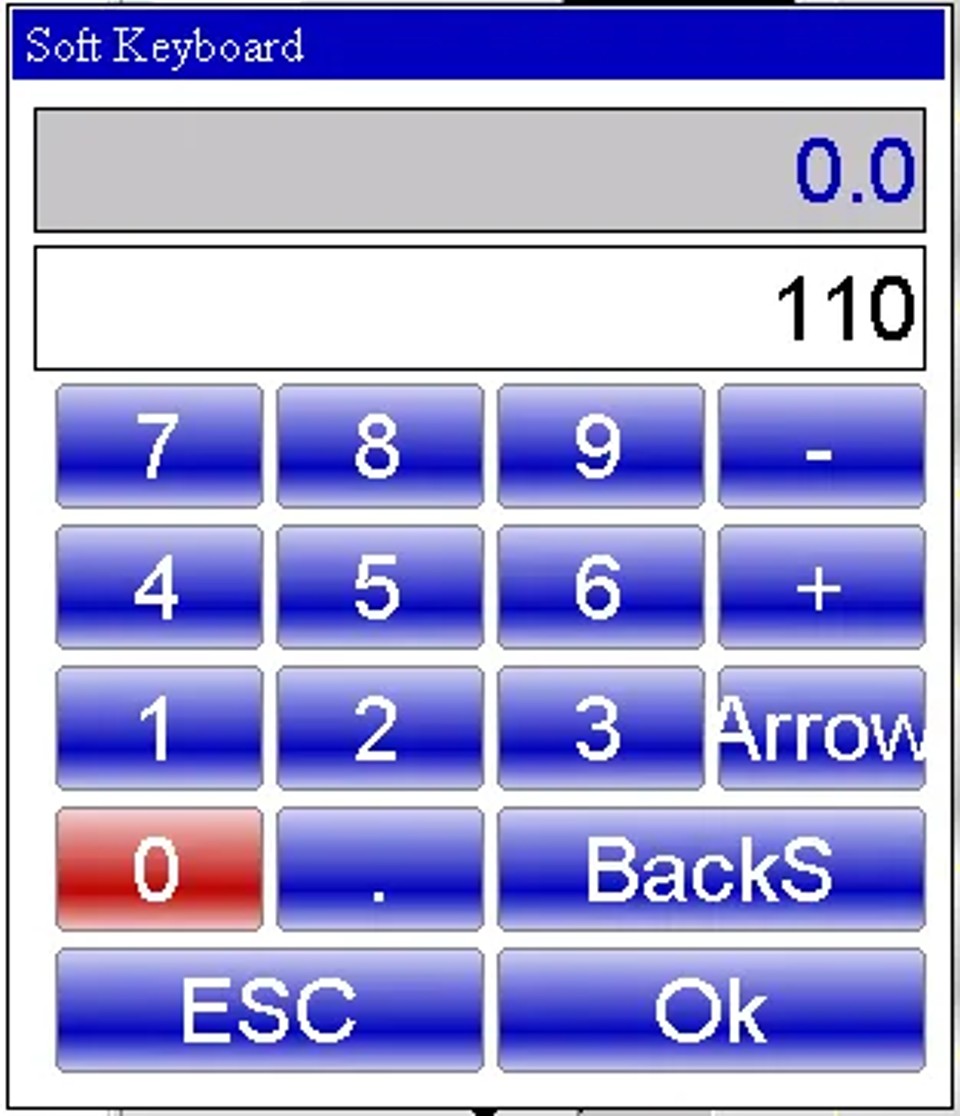

l Modifiez ceci en sélectionnant le champ 'l' pour ouvrir le 'Clavier logiciel'.

l Après confirmation des modifications, passez à l'ajustement du dessin polaire 'alpha' à l'aide des angles du 'Clavier logiciel'.

l Définissez des angles prédéfinis ou saisissez des angles personnalisés, puis passez au champ de longueur suivant pour poursuivre la conception.

4. Séquencement des coudes

l Accédez à la page graphique AUTOMATIQUE.

l Sélectionnez 0>> Séquence de pliage pour gérer et naviguer efficacement entre différents coudes.

5. Modifier la couleur de l'arrière-plan

l Ouvrez le menu depuis la page AUTOMATIC.

l Sélectionnez 1>> Changer la couleur pour la personnalisation visuelle.

6. Visionneuse 3D (Optionnel)

l Accédez à la vue 3D depuis la page AUTOMATIC. Sélectionnez l'élément 3>> Visionneuse 3D .

l Basculez entre les vues 3D et 2D selon les besoins.

7. Réaliser le dessin d'une pièce

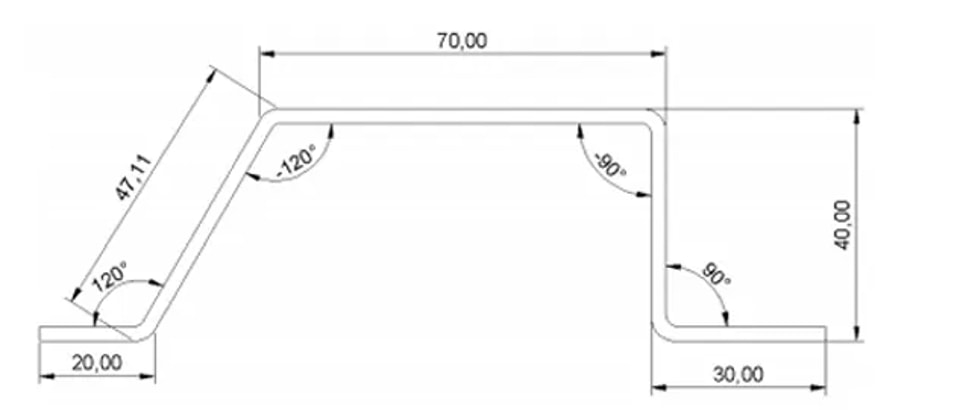

Supposons que nous devions dessiner la pièce illustrée dans la figure ci-dessous :

l Configuration : Dans la fenêtre de dessin, entrez la longueur du segment initial (par exemple, 20.0) dans le champ 'l' et appuyez sur [Ok] .

l Saisie de l'angle et de la longueur :

² Entrez le premier angle (120.0°) dans le ' alfa champ et confirmer avec [Ok].

² Procéder au tracé automatique pour la longueur suivante. S'assurer qu'elle est mise en évidence.

² Saisir la deuxième longueur (47.11) dans le champ 'l' et confirmer.

l Entrées séquentielles :

² Saisir l'angle suivant (-120.0°) dans le champ ' alfa ' et appuyer sur [Ok] .

² Continuer avec la troisième longueur (70.0) saisie dans le champ 'l'.

² Définir le troisième angle (-90.0°) à l'aide de la programmation ESA S630 et confirmer l'entrée.

l Terminaison :

² Saisir la quatrième longueur (40.0), suivie de son angle (90.0°) en utilisant le champ ' alfa '.

² Ajouter la cinquième et dernière longueur (30.0) pour terminer le processus de dessin.

8. Réaliser un pliage de rayon

Pour réaliser un pliage de rayon, il faut garder à l'esprit que, selon la convention, il doit y avoir une longueur de tôle avant et après le rayon.

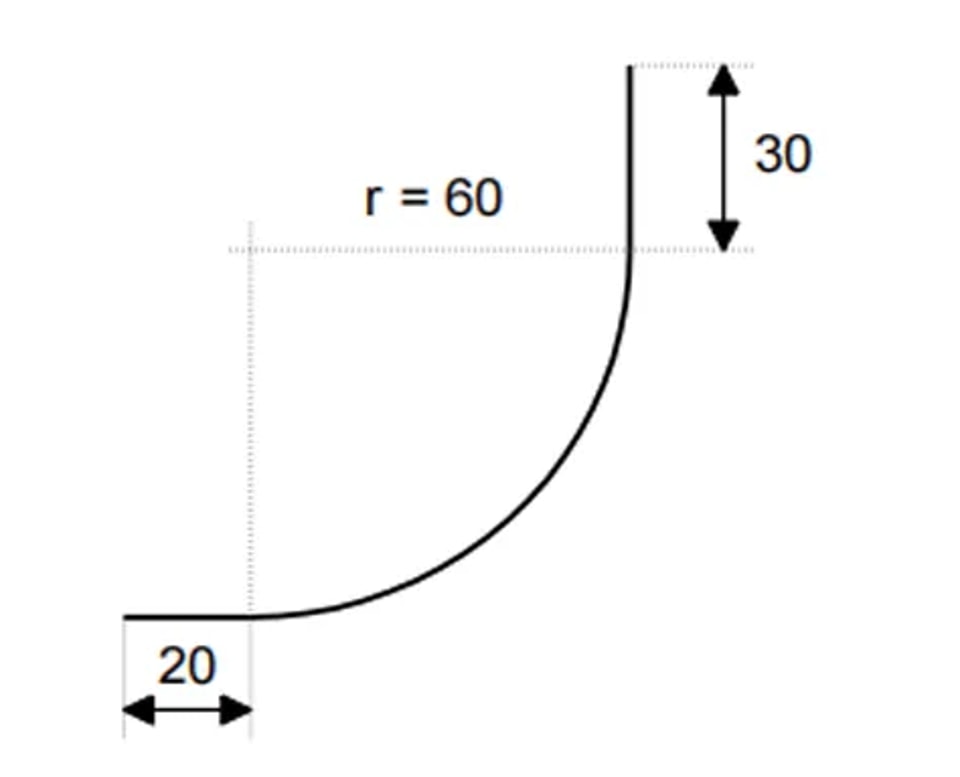

Supposons que nous devions dessiner la pièce illustrée dans la figure ci-dessous :

Pour créer efficacement un pliage de rayon à l'aide de la programmation ESA S630, suivez ces étapes concises :

l Longueur initiale : Saisir la longueur de la première pièce (par exemple, 20.0) dans le champ 'I' et appuyer sur [Ok] .

l Définir les paramètres du rayon :

² Sélectionnez [Bumping a Radius] pour ouvrir les paramètres du rayon.

² Entrez l'angle de roulis (par exemple, 90.0°) dans 'alfa' et appuyez sur [Ok] .

² Saisissez le rayon de roulis (par exemple, 60.0) dans 'R' et confirmez.

l Définir le pas : Spécifiez le pas de roulis dans le champ 'P' et appuyez sur [Ok] . Le système procédera automatiquement.

l Finaliser la longueur : Saisissez la longueur finale de la pièce (par exemple, 30.0) dans le champ 'I' et confirmez avec [Ok] .

9. exécuter un pli hollandais (ourlet)

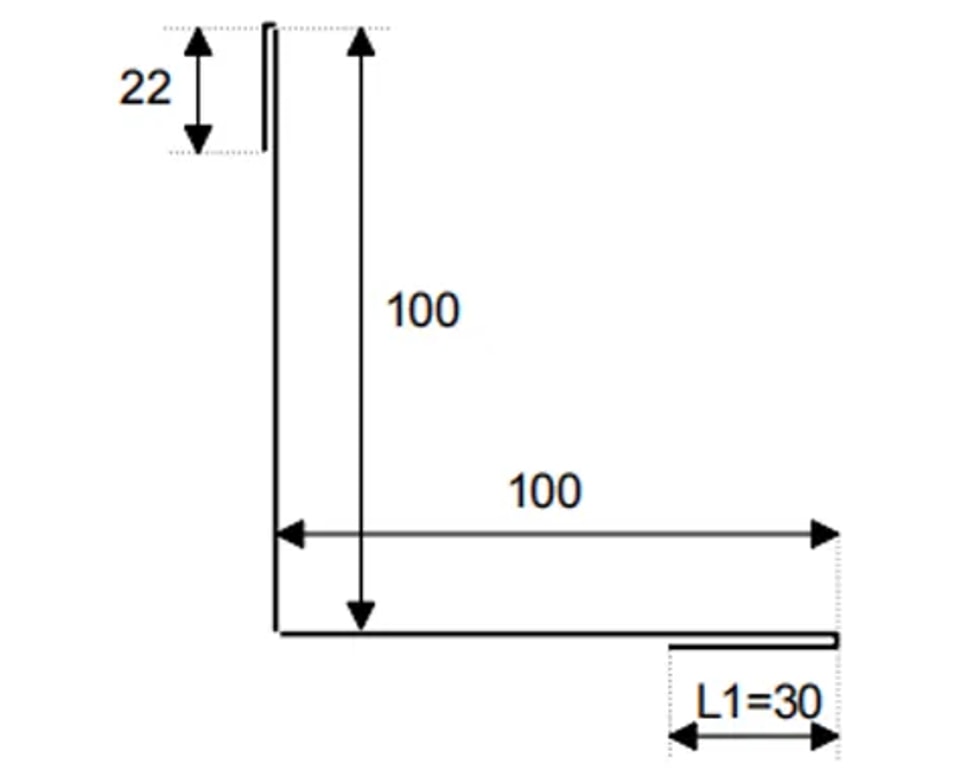

Supposons que nous devions dessiner la pièce illustrée dans la figure :

l Entrée initiale : Entrez la longueur du côté ourlé (30.0) dans le champ 'l'.

l Pli hollandais :

² Appuyez sur [Ok] et sélectionnez [Pli hollandais] .

² Réglez l'angle de pliage (45.0°) dans le ' alpha '.

l Dessin automatisé : Confirmez avec [Ok] pour dessiner et mettre en évidence automatiquement la longueur suivante.

l Longueurs et angles supplémentaires : Saisissez les longueurs suivantes (100.0) dans 'I' et définissez les angles (-90.0°) dans ' alfa '.

l Étapes finales : Entrez la dernière longueur de côté (22.0) dans 'I' et terminez avec [Ok] .

Calculs de séquence de pliage : Automatique vs Manuel

La sélection de la méthode appropriée pour le calcul de la séquence de pliage sur les presses plieuses CNC peut affecter considérablement l'efficacité. Voici une comparaison concise des méthodes automatique et manuelle, avec des informations sur la façon dont la programmation ESA S630 optimise le processus.

Calcul automatique

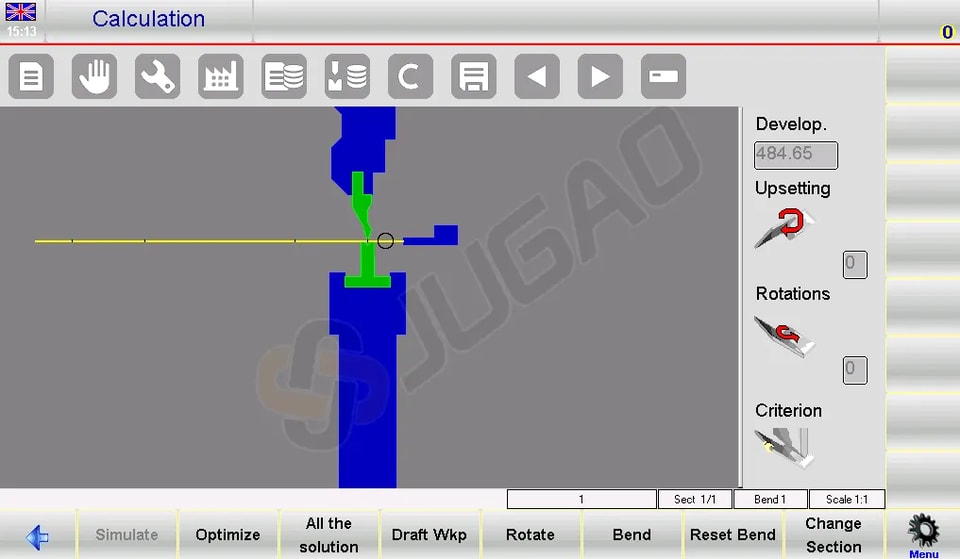

l Processus : Initiez via la page de dessin en appuyant sur [Calculate] . Une simulation affiche la configuration pour le pliage.

l Optimisation : La programmation ESA S630 détermine automatiquement la séquence optimale en appuyant sur [Optimize] .

l Avantages :

² Efficacité : Réduit les erreurs et le temps de cycle grâce à un séquençage optimal.

² Sécurité : Priorise la sécurité de l'opérateur en choisissant des séquences qui maintiennent davantage de matériel dans des zones de manipulation sûres.

Calcul Manuel

l Processus : Les opérateurs forcent manuellement les séquences depuis la page de dessin.

l Flexibilité : Permet un contrôle total ou partiel de la séquence, adapté aux pliages complexes.

l Avantages :

² Contrôle : Offre une influence directe accrue sur le processus pour les opérations sur mesure.

² Résolution de Problèmes : Permet des ajustements précis lors de la gestion de pliages difficiles.

Quand Utiliser Chaque Méthode

l Automatique : Idéal pour les tâches cohérentes et simples où l'efficacité est essentielle.

l Manuel : Idéal pour les tâches complexes ou personnalisées nécessitant un contrôle détaillé et une résolution de problèmes.

La Programmation ESA S630 excelle dans les deux méthodes, offrant une optimisation automatique améliorée par rapport aux modèles plus anciens comme le S540, améliorant ainsi l'efficacité et l'adaptabilité du pliage.

Pliage Efficace des Boîtes

Pour plier précisément une boîte en utilisant la Programmation ESA S630, suivez ces étapes simplifiées :

1. Configuration de la Section de Pliage :

l Créer Deux Programmes : Utilisez la programmation ESA S630 pour créer des programmes distincts pour les pliages horizontaux et verticaux. Exécutez-les séquentiellement, en commençant par la section utilisant la largeur de tôle la plus petite.

2. Gestion des sections :

l Ajouter des sections : Appuyez sur [Changer la section] pour ajouter une nouvelle section.

l Supprimer des sections : Naviguez vers la section, ouvrez le menu et choisissez 6>> Supprimer la section pour la supprimer et revenir au pliage 1 de la section 1.

3. Résolution des défis courants :

l Désalignement : Utilisez la fonction de simulation d'ESA S630 pour vérifier les séquences de pliage et corriger l'alignement.

l Temps de cycle : Optimisez l'ordre des opérations dans la programmation ESA S630 pour minimiser les repositionnements et réduire les temps de cycle.

Avec ces étapes concises, la programmation ESA S630 permet un pliage de boîtes précis et efficace.

Conclusion

En résumé, la maîtrise de la programmation ESA S630 permet des gains substantiels en efficacité de pliage grâce à une précision assurée et des résultats reproductibles. Les facteurs clés de réussite incluent une préparation minutieuse de l'environnement de travail, une configuration et un calibrage précis de la machine, et le strict respect des spécifications du fabricant pour l'outillage et les procédures opérationnelles. La mise en œuvre de ces pratiques disciplinaires permet aux lignes de production de fonctionner avec un débit plus élevé et un gaspillage de matériau minimisé, conduisant à des améliorations mesurables de la productivité globale.
