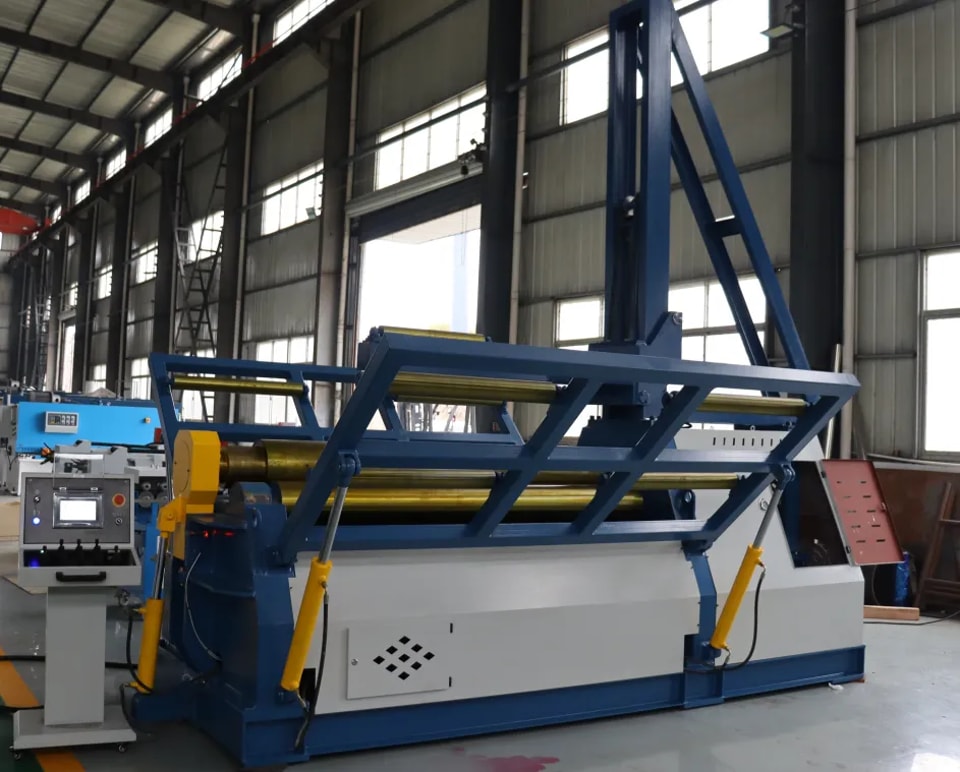

Une machine à rouleaux pour tôles se compose principalement de plusieurs composants clés qui travaillent ensemble pour réaliser le processus de pliage des feuilles métalliques. Voici une description des principaux composants d'une machine à rouleaux pour tôles et de leurs fonctions.

1. Système de rouleaux

Le système de rouleaux est un composant crucial d'une plaque de roulage machine, responsable de supporter et de transmettre divers couples et pressions. Les machines à rouleaux pour tôles sont généralement utilisées pour déformer la tôle (comme les plaques d'acier, les plaques d'aluminium, etc.) en structures courbes ou en arc souhaitées par enroulement. La fonction et la structure de son système de rouleaux sont essentielles à la performance et à l'efficacité de la machine.

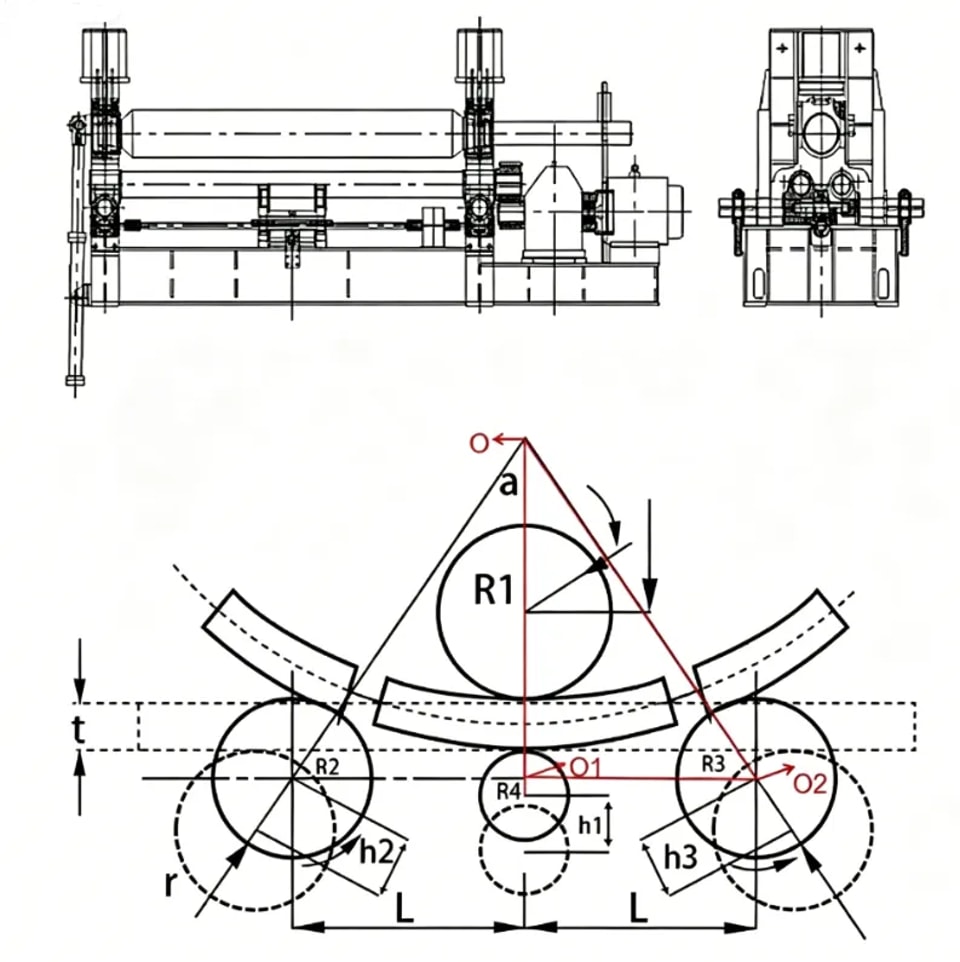

Composition du système de rouleaux d'une machine à rouleaux pour tôles

Le système de convoyeur à rouleaux d'une machine à rouleaux pour tôles comprend principalement les parties suivantes :

· Rouleaux (ou cylindres) : Généralement fabriqués en matériaux à haute résistance, ils servent à serrer directement et à plier la tôle. La taille et la forme des rouleaux doivent être conçues en fonction de l'épaisseur et de la largeur de la tôle.

· Roulements de support : Les roulements sont généralement situés aux deux extrémités du rouleau pour soutenir la rotation du rouleau et assurer un alignement précis entre le rouleau et le cadre.

· Unité d'entraînement : comprenant le moteur électrique, le réducteur, etc., fournit la puissance au tambour via un système de transmission par courroie ou engrenage et contrôle sa vitesse et sa direction de rotation.

· Système de pression : Fournit la pression de roulage par des moyens hydrauliques ou mécaniques pour garantir que le matériau en feuille puisse entrer en douceur dans les rouleaux et subir un calandrage approprié.

· Dispositif de réglage : Afin d'adapter des feuilles de différentes épaisseurs, le système de convoyeur à rouleaux nécessite souvent un dispositif de réglage pour ajuster l'écart et l'angle entre les rouleaux.

· Dispositifs de sécurité : Pour prévenir les situations anormales pendant le fonctionnement, les systèmes de rouleaux sont généralement équipés de dispositifs de sécurité tels que la protection contre la surcharge et les systèmes de contrôle de température.

Principaux paramètres techniques

· Matériau et dureté des rouleaux porteurs : Ils doivent répondre à certaines exigences de résistance et de résistance à l'usure pour assurer un fonctionnement stable à long terme des rouleaux porteurs.

· Précision de réglage : La précision de réglage du système de convoyeur à rouleaux affecte directement l'effet de la plaque roulée et la qualité du produit.

· Mode d'entraînement et transmission de puissance : Choisir un dispositif d'entraînement et un système de transmission adaptés pour garantir la stabilité et la possibilité de réglage pendant le fonctionnement.

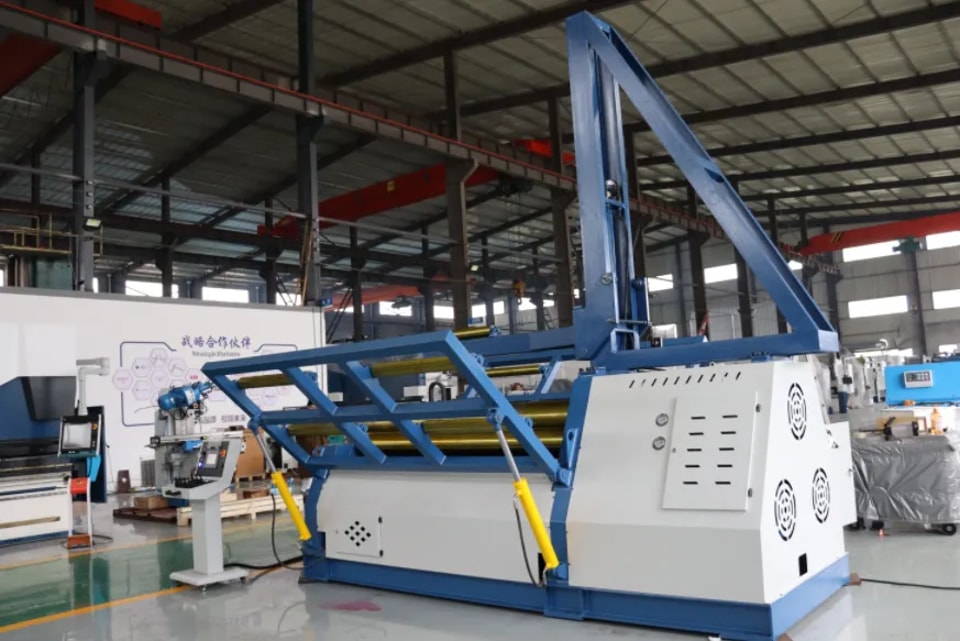

Types courants de machines à rouleaux pour tôles

Les systèmes à trois rouleaux, quatre rouleaux et autres types ont des conceptions légèrement différentes pour répondre à différents besoins de production.

2. Système d'entraînement

Le système de transmission d'une machine à rouleaux pour tôles est un composant clé assurant un roulage fluide et stable. Ses principales tâches sont de fournir la puissance, de contrôler le mouvement des rouleaux, et d'assurer la synchronisation, la précision et la réglabilité de la pression entre les rouleaux. Le système de transmission d'une machine à rouleaux pour tôles comprend plusieurs parties, incluant généralement un moteur, un réducteur, un dispositif de transmission, un accouplement et un système de contrôle.

Composition du système de transmission d'une machine à rouleaux pour tôles

Principaux composants du système de transmission de la machine à rouleaux pour tôles :

1) Moteur

Le moteur électrique est le composant central du système d'entraînement, fournissant la source principale de puissance.

Les types courants de moteurs incluent :

· Moteurs AC : offrent une bonne stabilité et économie, et conviennent à la plupart des machines à rouleaux pour tôles conventionnelles.

· Moteurs DC : en raison de leur forte capacité de régulation de vitesse, ils sont largement utilisés dans les applications nécessitant un contrôle précis de la vitesse.

· Moteur à fréquence variable : lorsqu'il est utilisé avec un variateur de fréquence, la vitesse du moteur peut être ajustée selon les besoins, offrant un contrôle de vitesse plus précis.

2) Réducteur

La fonction d'un réducteur de vitesse est de réduire la vitesse du moteur, d'augmenter le couple de sortie, et de permettre à l'arbre du tambour de tourner à une vitesse appropriée. Il est généralement connecté au moteur.

Les réducteurs de vitesse courants incluent :

· Réducteurs à engrenages : fournissent un couple de sortie important et conviennent aux environnements de travail à charge élevée.

· Réducteurs à vis sans fin : adaptés aux applications nécessitant un grand rapport de réduction et possèdent une structure relativement compacte.

· Boîtes de vitesses planétaires : offrent une haute efficacité et un contrôle précis, adaptées aux systèmes avec des exigences élevées en vitesse et couple.

3) Dispositif de transmission

Le dispositif de transmission est responsable de transmettre la puissance de sortie du réducteur à l'arbre du tambour.

Les méthodes courantes de transmission incluent :

· Transmission par engrenages : la transmission par engrenages est largement utilisée dans de nombreuses grandes machines à rouleaux pour tôles, et offre une haute efficacité et capacité de charge.

· Transmission par chaîne : adaptée aux machines à rouleaux pour tôles de petite et moyenne taille, avec un certain degré de résistance aux chocs.

· Transmission par courroie : couramment utilisée dans les machines à faible puissance, offrant une bonne flexibilité et un bon amortissement.

4) Accouplement

Les accouplements sont utilisés pour connecter l'unité motrice à l'arbre d'entraînement du système de rouleaux afin d'assurer la stabilité de la rotation.

Les types courants d'accouplements comprennent :

· Les accouplements flexibles ont de bons effets d'absorption des chocs et d'amortissement, ce qui peut réduire les vibrations du système.

· Les accouplements rigides conviennent aux applications nécessitant une grande précision et peuvent assurer la synchronisation du système de transmission.

· Accouplements universels : adaptés aux systèmes nécessitant une transmission de puissance à grands angles.

5) Système de contrôle

Le système de contrôle joue un rôle crucial dans le système de transmission de la machine à rouleaux pour tôles, déterminant les paramètres de contrôle tels que la vitesse, la direction et la pression des rouleaux de la machine.

Les méthodes de contrôle courantes comprennent :

· Système de contrôle PLC : un système basé sur un automate programmable (PLC) avec un haut degré d'automatisation et capable de mettre en œuvre une logique de contrôle complexe.

· Variateur de fréquence : en conjonction avec le moteur, il ajuste la vitesse du moteur en régulant la fréquence, contrôlant ainsi la vitesse du tambour.

· Système de contrôle hydraulique : utilisé pour ajuster la pression entre les rouleaux afin d'assurer la qualité du traitement du matériau.

6) Système de protection de sécurité

Pour assurer la sécurité des machines à rouleaux pour tôles pendant leur fonctionnement, elles sont généralement équipées de certains dispositifs de protection de sécurité, tels que :

· Dispositif de protection contre la surcharge : lorsque la charge dépasse la plage de charge de l'équipement, il s'arrête automatiquement pour éviter d'endommager l'équipement.

· Capteur de température : surveille la température du moteur et du réducteur pour prévenir la surchauffe.

· Dispositif d'arrêt d'urgence : en cas de dysfonctionnement ou de situation dangereuse, il peut couper immédiatement l'alimentation électrique pour garantir la sécurité de l'opérateur.

Principe de fonctionnement du système d'entraînement

Le moteur est ralenti par un réducteur et doté d'un couple suffisant.

Les dispositifs de transmission (tels que les engrenages, chaînes et courroies) transmettent la puissance aux rouleaux.

L'accouplement connecte efficacement la source d'alimentation, assurant un fonctionnement fluide du tambour.

Le système de contrôle surveille et ajuste divers paramètres tels que la vitesse et la pression des rouleaux pour garantir la précision et l'efficacité du travail de la machine à cintrer les tôles.

Types courants de systèmes d'entraînement

Entraînement par moteur unique : adapté aux petites machines à cintrer les tôles ou aux applications à faible charge.

Entraînement à double moteur : utilisé pour les machines à cintrer les tôles moyennes et grandes nécessitant plus de puissance et de stabilité, permettant une meilleure répartition de la puissance grâce à deux moteurs.

Entraînement hydraulique : couramment utilisé dans les machines à cintrer les tôles épaisses, le système hydraulique peut fournir une forte puissance de sortie.

Exigences techniques clés

· Éviter une puissance insuffisante ou une surcharge de la machine à cintrer les tôles.

· Plage de vitesses : la plage de vitesses du système d'entraînement doit pouvoir couvrir les besoins de la machine à cintrer les tôles dans différentes conditions de travail.

· Synchronisation : particulièrement dans les systèmes à plusieurs rouleaux, la synchronisation entre les rouleaux est très importante pour assurer un processus de travail fluide et efficace.

La conception et la sélection du système d'entraînement d'une machine à cintrer les tôles affectent directement l'efficacité, la performance et la durée de vie de la machine. Par conséquent, lors du choix d'un système, il faut prendre en compte les exigences spécifiques de l'application, les matériaux à traiter et l'environnement de production.

3. Système hydraulique

Le système hydraulique d'une machine à cintrer les tôles est un composant crucial, principalement responsable de l'ajustement et du contrôle de la pression des rouleaux, de l'écart entre les rouleaux, et des réglages précis pendant le fonctionnement. Le système hydraulique fournit une force puissante, permettant à la machine à cintrer les tôles d'effectuer des opérations de formage et de pliage à haute pression sur les feuilles métalliques.

La fonction du système hydraulique

Les principales fonctions du système hydraulique de la machine à cintrer les tôles comprennent :

· Ajuster la pression entre les rouleaux : pour garantir que le matériau en feuille puisse entrer facilement dans les rouleaux pour un pliage précis.

· Ajustement de l'écart des rouleaux : pour répondre aux exigences de traitement, l'écart des rouleaux doit être ajusté pour des plaques de différentes épaisseurs. Le système hydraulique peut être contrôlé avec précision selon les différentes épaisseurs.

· Contrôle précis de la pression et du couple : le système hydraulique peut fournir une haute pression et peut être ajusté très précisément pour répondre aux différentes exigences de traitement des divers matériaux.

Composition du système hydraulique d'une machine à rouleaux pour tôles

Principaux composants du système hydraulique d'une machine à rouleaux pour tôles :

1) Pompe hydraulique

· Fonction :

La pompe hydraulique est le composant central d'un système hydraulique, responsable de fournir la puissance pour le flux d'huile hydraulique et de garantir que l'huile hydraulique dans le système peut transmettre efficacement la pression.

· type :

Les pompes hydrauliques courantes comprennent les pompes à engrenages, les pompes à palettes et les pompes à pistons. Différents types de pompes sont adaptés à différentes exigences de pression de travail et de débit.

2) Vérin hydraulique

· Fonction :

Un vérin hydraulique est un actionneur dans un système hydraulique, utilisé pour convertir l'énergie hydraulique en énergie mécanique afin d'effectuer des tâches telles que le réglage de la pression des rouleaux et de l'écart entre les rouleaux.

· structure :

Un vérin hydraulique se compose d'un corps de cylindre, d'un piston, d'une tige de piston, de joints, etc. Lorsque l'huile hydraulique entre dans le vérin hydraulique, elle pousse le piston à se déplacer linéairement, entraînant ainsi les rouleaux ou d'autres composants à effectuer les mouvements correspondants.

3) Vannes hydrauliques

· Fonction :

Les vannes hydrauliques sont utilisées pour contrôler la direction du flux, le débit et la pression de l'huile hydraulique. Ce sont des composants de contrôle importants dans les systèmes hydrauliques, garantissant que le système peut fournir la pression et le débit corrects selon les besoins.

· type :

Les vannes hydrauliques courantes comprennent les clapets anti-retour, les soupapes de décharge, les vannes papillon, les vannes de régulation de pression et les vannes directionnelles. Ces vannes régulent le flux d'huile hydraulique et assurent le fonctionnement stable du système.

4) Réservoir d'huile hydraulique

· Fonction :

Les réservoirs d'huile hydraulique sont utilisés pour stocker l'huile hydraulique ainsi que pour refroidir et filtrer l'huile. Les réservoirs sont généralement conçus avec des dispositifs de ventilation, des dispositifs de détection du niveau d'huile, des systèmes de filtration, etc., afin d'assurer la propreté et le fonctionnement normal du système hydraulique.

· Huile hydraulique :

Le choix de l'huile hydraulique est crucial ; elle doit posséder une excellente lubrification, une résistance à la corrosion et une résistance aux hautes températures.

5) Système de tuyauterie hydraulique

· Fonction :

Les conduites hydrauliques relient divers composants tels que les pompes hydrauliques, les vérins hydrauliques et les vannes hydrauliques pour assurer le flux fluide de l'huile hydraulique.

· Conception de tuyauterie :

Lors de la conception, des facteurs tels que la résistance à l'écoulement de l'huile hydraulique, la résistance à la pression des conduites et les risques de fuite doivent être pris en compte.

6) Système de commande hydraulique

· Fonction :

Le système de commande hydraulique est responsable du contrôle du mouvement des composants hydrauliques. Il est généralement utilisé en conjonction avec un PLC (Automate Programmable) ou un contrôleur hydraulique dédié pour ajuster précisément les paramètres hydrauliques via un système automatisé.

· caractéristique :

Les machines modernes de laminage à plat sont généralement équipées de systèmes de contrôle numérique, qui permettent une gestion et un réglage précis du système hydraulique, offrant un fonctionnement efficace et précis.

Principe de fonctionnement du système hydraulique de la machine de laminage à plat

L'huile hydraulique est aspirée et pressurisée par une pompe hydraulique, qui délivre ensuite l'huile hydraulique aux différents composants du système, tels que les vérins hydrauliques et les valves hydrauliques.

Les valves hydrauliques ajustent le débit, la direction et la pression de l'huile hydraulique selon les besoins du système, garantissant que l'huile hydraulique peut être efficacement transmise aux actionneurs (comme les vérins hydrauliques) pour un fonctionnement précis.

Les vérins hydrauliques génèrent un mouvement linéaire sous l'action de l'huile hydraulique, comme l'ajustement de la pression entre les rouleaux ou le réglage de l'écart entre les rouleaux. Le système hydraulique peut ajuster précisément la pression et la position en fonction de l'épaisseur de la tôle et des exigences de traitement.

Après avoir accompli la tâche, l'huile hydraulique retourne au réservoir, et la température ainsi que le niveau d'huile dans le système sont surveillés pour assurer la stabilité du système hydraulique.

Types courants de systèmes hydrauliques

Système de vérin hydraulique simple effet :

Convient aux applications où la force doit être générée dans une seule direction, souvent utilisé pour un réglage simple des rouleaux et le contrôle de la pression.

Système de vérin hydraulique double effet :

Il peut exercer une force dans les deux directions, ce qui le rend adapté aux applications nécessitant un réglage précis et un contrôle bidirectionnel. Il est largement utilisé dans le réglage des convoyeurs à rouleaux et le réglage de la pression des machines de laminage à plat.

Avantages des systèmes hydrauliques dans les machines de laminage à plat

· Haute efficacité : Les systèmes hydrauliques peuvent fournir une densité de puissance élevée et offrir une puissance suffisante dans un espace réduit.

· Contrôle précis : Le système hydraulique peut contrôler la pression, la vitesse et la position de manière très précise et s'adapter à des tôles de différentes épaisseurs et matériaux.

· Réponse rapide : Le système hydraulique a une vitesse de réponse rapide et peut ajuster rapidement la pression et le jeu des rouleaux, améliorant ainsi l'efficacité de la production.

· Haute fiabilité : Les systèmes hydrauliques ont une structure simple, un fonctionnement stable et possèdent généralement une forte capacité de charge.

Entretien et précautions du système hydraulique

· Sélection de l'huile hydraulique : Assurez-vous d'utiliser l'huile hydraulique appropriée et vérifiez régulièrement la qualité de l'huile pour éviter la contamination ou la détérioration.

· Inspecter régulièrement le système d'huile : vérifier les conduites, les valves et les connexions pour prévenir les fuites et les blocages, et assurer un fonctionnement efficace du système.

· Vérifier l'état de fonctionnement des cylindres et des pompes hydrauliques : Contrôler régulièrement l'étanchéité des cylindres hydrauliques et l'état de fonctionnement des pompes hydrauliques, et réparer ou remplacer les pièces défectueuses en temps utile.

Le système hydraulique d'une machine à rouleaux joue un rôle crucial, affectant non seulement la performance de la machine mais aussi son efficacité de production et la qualité du produit.

4. Système de contrôle

Le système de contrôle est le cœur de la machine à rouleaux, utilisé pour ajuster le mouvement et l'état de fonctionnement de chaque composant.

Selon le degré d'automatisation, les systèmes de contrôle sont classés comme suit :

· Contrôle manuel : Ajuster directement la position et la pression des rouleaux via une poignée mécanique ou un bouton.

· Contrôle semi-automatique : Équipé d'un dispositif de contrôle électronique simple, certains paramètres peuvent être préréglés.

· Système de commande numérique (CNC) : Contrôle programmable, permettant un fonctionnement automatique par saisie de paramètres (tels que l'épaisseur de la plaque, le rayon de courbure), adapté au traitement de formes complexes.

5. Cadre et base

Le cadre et la base sont les principales structures porteuses de la machine à rouleaux, assurant la stabilité et la précision de l'équipement. Leurs caractéristiques incluent :

· Conception haute résistance : Généralement fabriqués en acier moulé ou en structure soudée en acier, capables de supporter de fortes charges.

· Haute rigidité : Réduit les vibrations et les déformations lors du fonctionnement de l'équipement.

· Une base stable fournit une fondation pour l'installation et la fixation de l'équipement.

6. Dispositifs d'alimentation et de déchargement

Le dispositif de chargement et de déchargement est utilisé pour aider au chargement des plaques et au retrait des produits finis, réduisant ainsi l'opération manuelle et améliorant l'efficacité.

· Dispositif d'alimentation : y compris des bandes transporteuses ou des rouleaux pour faciliter l'alimentation de la tôle dans la machine à rouleaux.

· Dispositif de déchargement : Certaines machines à rouleaux sont équipées de systèmes de déchargement automatiques pour faciliter le retrait des produits finis.

7. Dispositifs de limitation et de correction

· Dispositif de limitation : Utilisé pour contrôler la position de la plaque et empêcher son déplacement pendant le traitement.

· Dispositif de correction : Ajuste la position initiale de la tôle pour garantir la précision du pliage.

8. Système de lubrification et de refroidissement

Les systèmes de lubrification et de refroidissement sont utilisés pour protéger les pièces mobiles de l'équipement et prolonger leur durée de vie.

· Système de lubrification : Fournit régulièrement de l'huile lubrifiante aux composants critiques tels que les rouleaux et les engrenages pour réduire la friction.

· Système de refroidissement : Refroidit le système hydraulique et le moteur au moyen d'un liquide de refroidissement ou d'un ventilateur pour éviter la surchauffe.

9. Dispositifs de protection de sécurité

Pour assurer la sécurité des opérateurs et de l'équipement, la machine à rouleaux est équipée de divers dispositifs de protection, notamment :

· Bouton d'arrêt d'urgence : En cas d'urgence, arrête rapidement l'équipement.

· Couvercle de protection : Couvre les zones dangereuses pour empêcher les opérateurs d'entrer en contact avec elles.

· Protection contre la surcharge : Arrête automatiquement lorsque la charge de l'équipement dépasse la plage de conception.

10. Dispositifs fonctionnels supplémentaires

Selon les besoins spécifiques, les machines à rouleaux peuvent également être équipées de certains dispositifs supplémentaires, tels que :

· Dispositif de roulage conique : spécialement conçu pour l'usinage de pièces coniques.

· Système de mesure : Surveillance en temps réel du rayon de courbure et de la forme du matériau en feuille.

· Système de centrage automatique : garantit que le matériau en feuille reste centré tout au long du traitement.

11. Résumé

Les principaux composants d'une machine à rouleaux pour plaques comprennent un système de convoyeur à rouleaux, un système d'entraînement, un système hydraulique, un système de contrôle, un châssis et une base, des dispositifs d'alimentation et de déchargement, une protection de sécurité, ainsi qu'un système de lubrification et de refroidissement.

Tous les composants travaillent ensemble pour garantir que l'équipement réalise le processus de pliage des feuilles métalliques de manière efficace et précise. Différents types de machines à rouleaux pour plaques peuvent différer par certains composants spécifiques, mais les principes et fonctions de base sont les mêmes.
