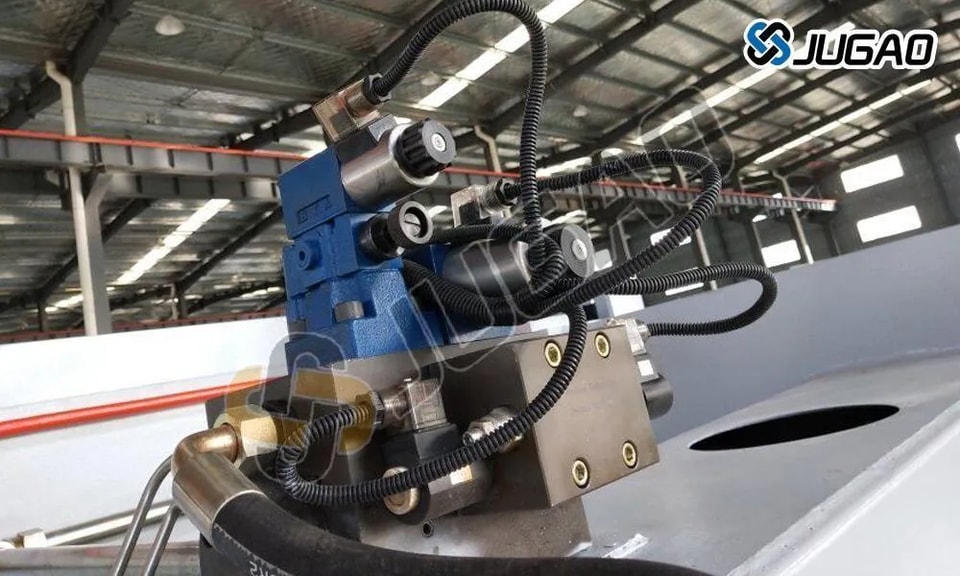

Le groupe de vannes hydrauliques est l'unité de contrôle centrale du système hydraulique. Son état de fonctionnement affecte directement l'efficacité opérationnelle et la stabilité de l'équipement. Une maintenance standardisée peut non seulement prolonger la durée de vie de l'équipement, mais aussi prévenir les pannes soudaines et assurer la sécurité de la production. Voici un processus d'opération de maintenance de niveau professionnel :

Protocole de Maintenance Complet

Préparation Avant la Maintenance

1. Procédure de Mise en Sécurité

l Débrancher l'interrupteur principal d'alimentation

l Installer des dispositifs de blocage physique avec des cadenas de sécurité personnels

l Vérifier l'état d'énergie zéro en tentant de faire fonctionner la machine

l Relâcher toute la pression hydraulique du système

2. Configuration de l'Espace de Travail

l Zone de travail propre et bien éclairée

l Système de confinement d'huile (bacs de récupération/matériaux absorbants)

l Poste d'outils organisé avec des conteneurs étiquetés

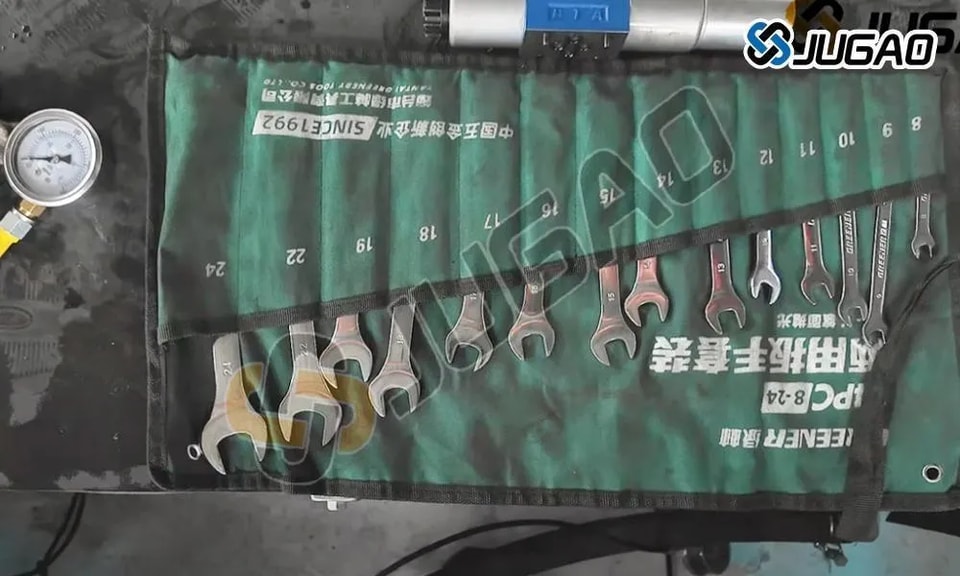

3. Outils et Matériaux Requis

l Jeu de clés hexagonales métriques (4mm-10mm)

l Outils de récupération magnétiques

l Bain de nettoyage à ultrasons (optionnel)

l Kit de joints hydrauliques (spécifié par le fabricant)

l Instruments de mesure de précision

Procédure de démontage détaillée

Étape 1 : Isolement du groupe de vannes

1) Localiser le collecteur de vannes hydrauliques principal

2) Étiqueter et photographier toutes les connexions hydrauliques

3) Vider le fluide hydraulique résiduel dans des conteneurs approuvés

4) Déconnecter les solénoïdes électriques (noter la configuration du câblage)

Étape 2 : Démontage systématique

Couche de composant	Taille de fixation	Spécification de couple	Notes spéciales
Plaque de couverture extérieure	Hex M5	8-10 Nm	Contient le joint torique principal
Plaque intermédiaire	Hexagonale M8	12-15 Nm	Loge le ressort de la soupape de décharge
Logement du noyau de soupape	Hexagonale M6	10-12 Nm	Récupération magnétique recommandée

Étape 3 : Inspection des composants

1. Examen du noyau de soupape

l Vérifier les rayures/les motifs d'usure (utiliser un grossissement de 10×)

l Mesurer le diamètre du noyau (tolérance ±0,01 mm)

l Vérifier le déplacement fluide dans l'alésage

2. Évaluation du ressort

l Mesure de la longueur libre

l Test de compression (comparer aux spécifications OEM)

l Inspection visuelle pour les fissures de fatigue

3. Évaluation du joint

l Vérification de la dureté (échelle Shore A)

l Analyse de déformation de section transversale

l Détection d'imperfections de surface

Techniques de nettoyage avancées

Processus de nettoyage mécanique

1. Élimination primaire des débris

l Utiliser des écouvillons sans peluche avec des white-spirits

l Extraction de particules magnétiques

l Soufflage d'air comprimé (régulé à 2 bar)

2. Traitement de surface de précision

l Nettoyage par ultrasons (solution à 20kHz, 60°C)

l Polissage micro-abrasif (grains 600+)

l Rinçage final au solvant (fluide hydraulique approuvé)

Analyse de contamination

Collecter des échantillons de particules pour :

l Composition métallurgique

l Distribution granulométrique

l Identification de la source (usure vs. contamination)

Protocole de remontage et de test

Étapes de remontage de précision

1. Lubrification des composants

l Appliquer le lubrifiant d'assemblage spécifié par le fabricant

l Enduire uniformément toutes les surfaces de glissement

l Protéger les joints avec un film de fluide hydraulique

2. Séquence de serrage

l Suivre le modèle de serrage en étoile

l Utiliser une clé dynamométrique étalonnée

l Processus de serrage en trois étapes (50%, 80%, 100%)

3. Vérification de l'alignement

l Contrôle au comparateur (battement <0.02mm)

l Test d'actionnement du solénoïde (test sur banc)

l Vérification du mouvement manuel du tiroir

Mise en service du système

1. Vérifications avant démarrage

l Vérifier le niveau et l'état du fluide

l Inspecter les fuites (sans pression)

l Confirmer les connexions électriques

2. Test opérationnel

l Test de cycle à basse pression (25% de la valeur nominale)

l Vérification de la course complète

l Test de montée en pression (progressivement jusqu'à 100%)

3. Validation des performances

l Mesure du temps de réponse

l Test de maintien de pression

l Évaluation de la cohérence du cycle

Recommandations d'intervalle de maintenance

Composant	Fréquence d'inspection	Critères de remplacement
Tiroir de valve	500 heures	>0,03 mm d'usure
Soufflets	2 000 heures	Changement de dureté >15%
Ressorts	5 000 heures	Déformation de longueur >5%
Ensemble complet	10 000 heures	Indicateurs d'usure cumulée

Matrice de dépannage

Symptôme	Cause probable	Action corrective
Réponse retardée	Bobine contaminée	Nettoyage ultrasonique
Fluctuation de pression	Joints usés	Remplacement complet des joints
Fuites externes	Couple inapproprié	Re-serrer selon les spécifications
Mouvement erratique	Fatigue du ressort	Remplacement du kit de ressorts

Conseils de maintenance avancés

1. Maintenance prédictive

l Mettre en œuvre un programme d'analyse d'huile

l Installer des compteurs de particules

l Données de performance des tendances

2. Mises à niveau des composants

l Envisagez des bobines revêtues pour une durée de vie prolongée

l Mise à niveau vers des joints à haute cycle

l Installez des raccords à déconnexion rapide

3. Normes de documentation

l Maintenez les journaux d'historique des composants

l Photographiez les étapes critiques

l Enregistrez les valeurs de couple

Liste de contrôle de conformité à la sécurité

l ANSI B11.3 machine safety standards

l OSHA lockout/tagout requirements

l NFPA hydraulic system guidelines

l Manufacturer-specific warnings

Conclusion

Ce protocole de maintenance professionnel prolonge la durée de vie du groupe de soupapes de 40 à 60 % tout en assurant des performances optimales de la presse plieuse. Une maintenance régulière suivant ces procédures prévient 85 % des temps d'arrêt liés à l'hydraulique. Consultez toujours les manuels du fabricant d'origine pour les exigences spécifiques au modèle et conservez des registres de service détaillés pour la conformité à la garantie.
