Un système complet de robot de soudage se compose de plusieurs composants clés qui fonctionnent en tandem pour garantir la précision et l'efficacité du processus de soudage.

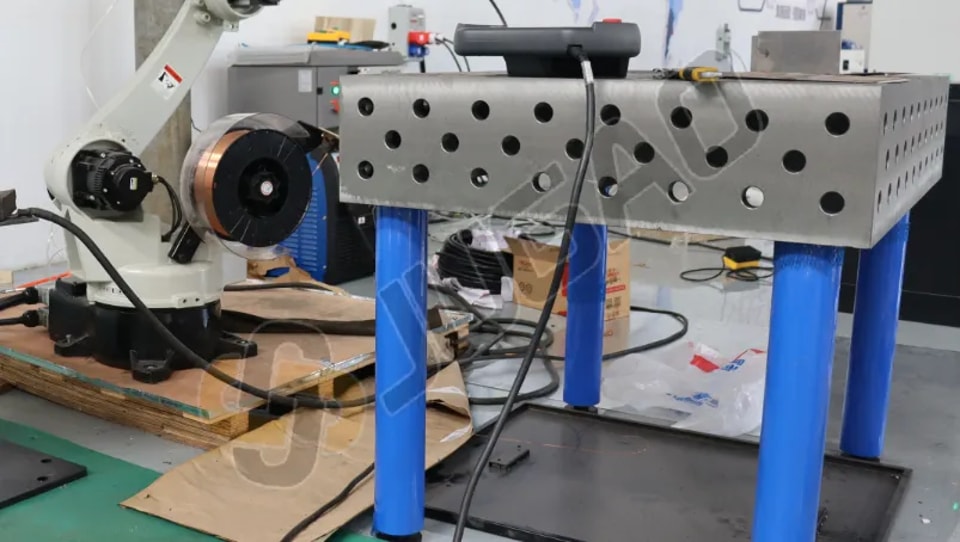

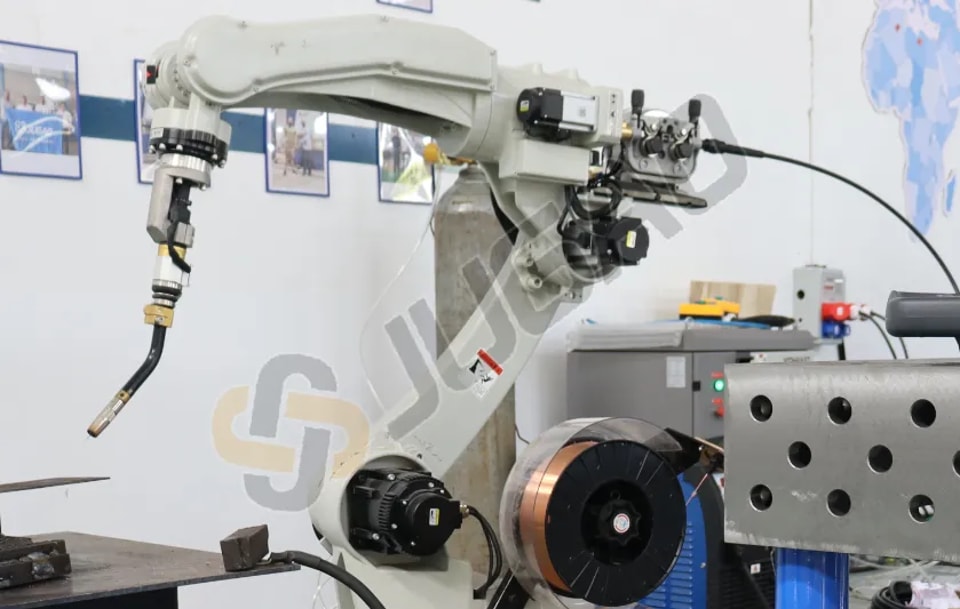

I. Corps du robot

Le corps du robot est le composant central du système de robot de soudage ; il comprend généralement un bras mécanique, un système d'entraînement et un système de contrôle. Le bras mécanique est responsable de l'exécution des mouvements de soudage ; il présente généralement une structure multi-articulée avec plusieurs degrés de liberté (généralement six), ce qui lui permet de se déplacer et de se positionner de manière flexible dans l'espace tridimensionnel. Le système d'entraînement — composé de servomoteurs et de réducteurs — est responsable de fournir la puissance et de contrôler précisément les mouvements du bras. Le système de contrôle reçoit les commandes et coordonne les actions des différents composants, assurant ainsi la précision du trajet de soudage.

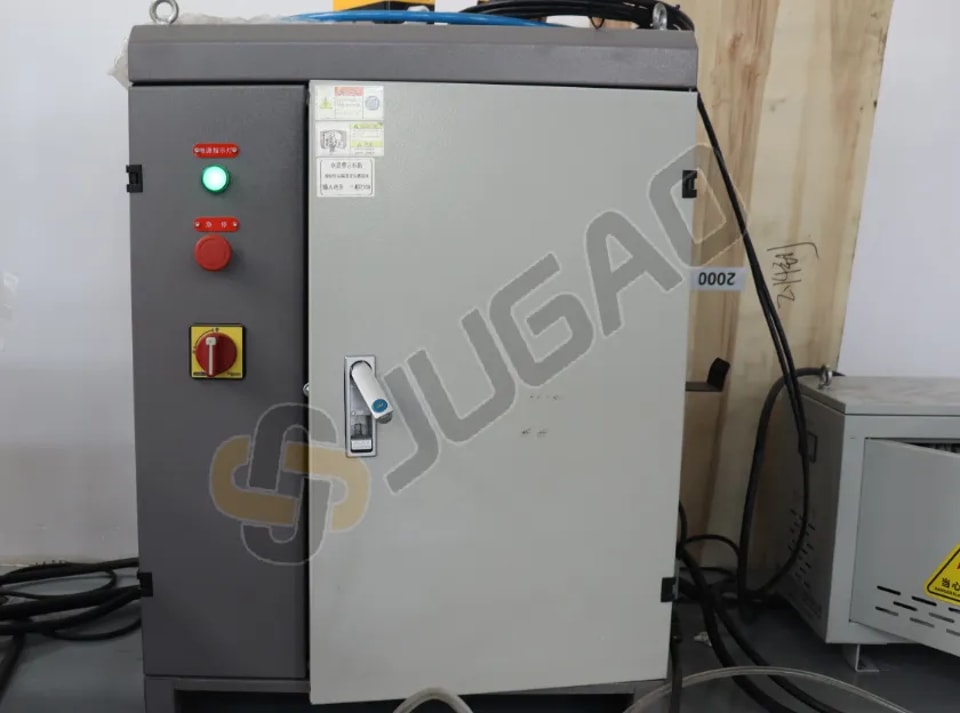

II. Source d'alimentation de soudage

La source d'alimentation de soudage sert de source d'énergie permettant au robot de soudage d'exécuter ses fonctions de soudage. En fonction du procédé de soudage spécifique utilisé, les sources d'alimentation courantes comprennent les alimentations pour soudage à l'arc, les alimentations pour soudage laser, les alimentations pour soudage par résistance, et d'autres. Parmi celles-ci, l'alimentation pour soudage à l'arc est la plus répandue, adaptée à une large gamme de méthodes de soudage telles que MIG/MAG, TIG, et le soudage à l'arc manuel. La performance de la source d'alimentation de soudage impacte directement la qualité de la soudure ; par conséquent, elle doit posséder des caractéristiques telles qu'une sortie stable, une vitesse de réponse rapide, et une haute précision de réglage.

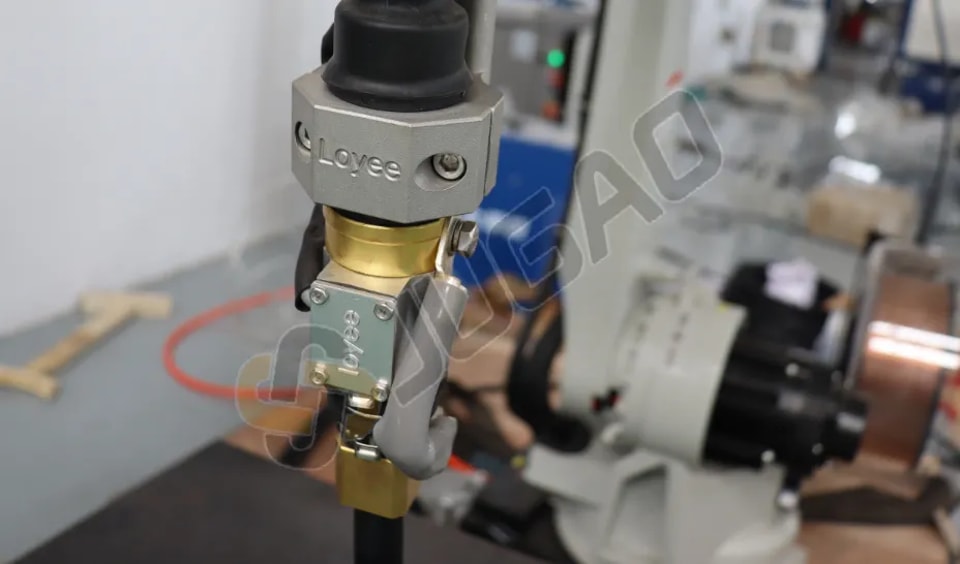

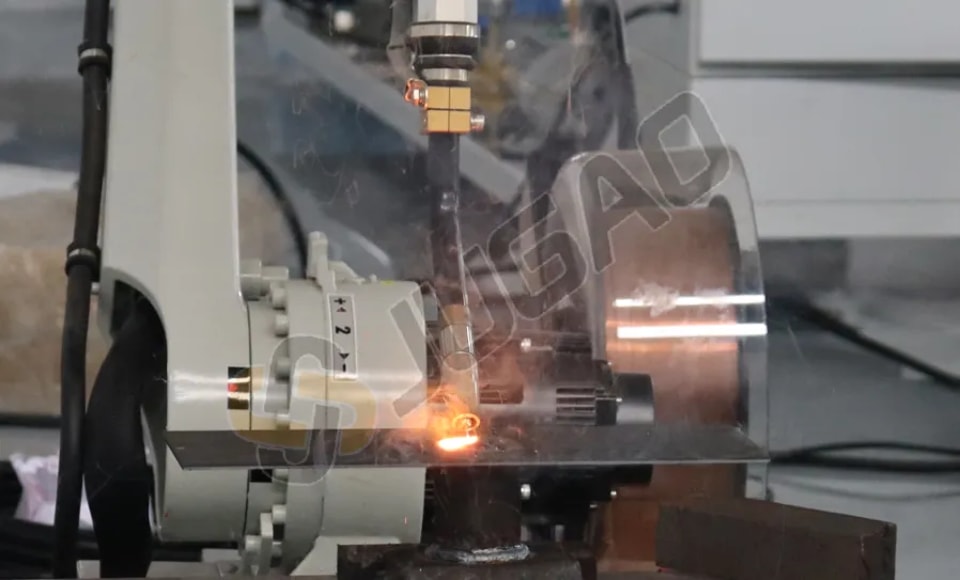

III. Torche de soudage et mécanisme d'alimentation du fil

Le chalumeau de soudage est l'outil essentiel par lequel le robot de soudage exécute les opérations de soudage ; sa fonction est d'alimenter le fil de soudage dans la zone de soudure et, sous l'influence de la source d'alimentation, de générer un arc électrique pour réaliser la soudure. Le mécanisme d'alimentation du fil est responsable de l'alimentation continue et uniforme du fil de soudage depuis la bobine de fil jusqu'au chalumeau. Ce mécanisme se compose généralement de composants tels qu'un moteur d'alimentation, des rouleaux d'alimentation et un tube guide ; sa stabilité influence directement la qualité de la soudure. De plus, le chalumeau de soudage doit être équipé d'un système de refroidissement pour éviter les dommages causés par les hautes températures.

IV. Capteurs de soudage et systèmes de vision

Pour améliorer la précision du soudage et le niveau d'automatisation, les robots de soudage modernes sont généralement équipés de capteurs de soudage et de systèmes de vision. Les capteurs de soudage sont utilisés pour surveiller des paramètres — tels que le courant, la tension et la température — en temps réel pendant le processus de soudage, garantissant ainsi la stabilité du procédé. Les systèmes de vision, utilisant des caméras et des technologies de traitement d'image, identifient et localisent le cordon de soudure, aidant le robot à se positionner de manière autonome et à corriger sa trajectoire — une capacité particulièrement précieuse pour souder des cordons complexes ou irréguliers.

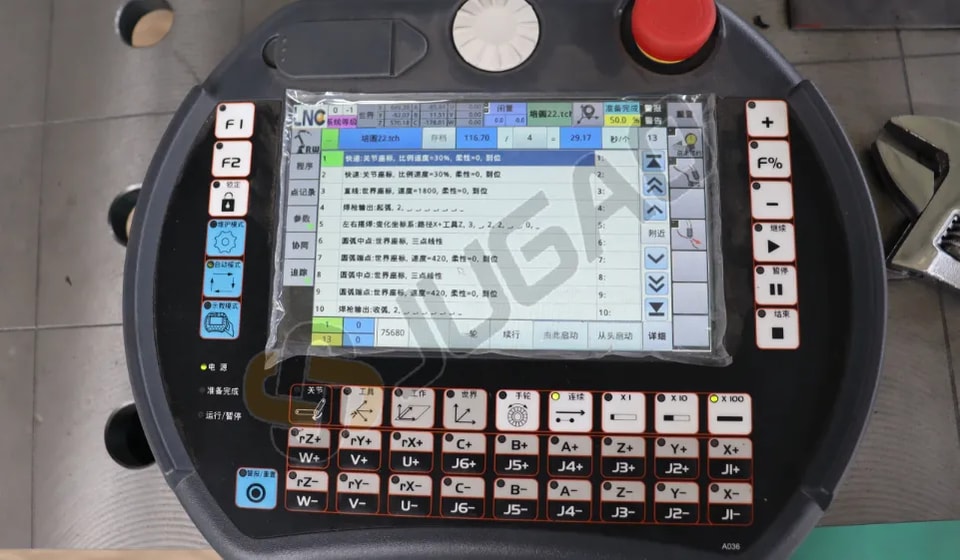

V. Système de contrôle et équipement de programmation

Le système de contrôle sert de « cerveau » au système de robot de soudage ; il se compose généralement d'un contrôleur principal, d'un PLC (Automate Programmable Industriel) et d'une interface opérateur. Le contrôleur principal est responsable de la coordination du fonctionnement global des différents composants du robot ; le PLC gère le contrôle logique et le traitement des signaux ; et l'interface opérateur offre des capacités d'interaction homme-machine. Les équipements de programmation comprennent les pendentifs d'apprentissage et les logiciels de programmation hors ligne ; les opérateurs peuvent enseigner manuellement les trajectoires de soudage à l'aide du pendentif d'apprentissage ou utiliser le logiciel de programmation hors ligne pour effectuer des simulations et la planification des trajectoires sur un ordinateur.

VI. Systèmes de sécurité et équipements périphériques

Pour assurer la sécurité des opérateurs et le bon fonctionnement de l'équipement, le système de robot de soudage est également équipé d'un système de sécurité complet. Ce système de sécurité comprend des dispositifs tels que des boutons d'arrêt d'urgence, des clôtures de sécurité, des rideaux lumineux et des relais de sécurité, qui peuvent couper rapidement l'alimentation en cas d'anomalie pour prévenir les accidents. De plus, les équipements périphériques — tels que les tables de travail de soudage, les dispositifs de fixation, les systèmes d'extraction de poussière et les dispositifs de protection gazeuse — constituent une partie intégrante du système de robot de soudage, fournissant un soutien essentiel et des garanties pour le processus de soudage.

VII. Bases de données des procédés de soudage et support logiciel

Les systèmes modernes de robot de soudage sont généralement équipés de bases de données des procédés de soudage et d'un support logiciel associé. Ces bases de données stockent les paramètres de soudage optimaux pour divers matériaux, épaisseurs et positions de soudage ; les opérateurs peuvent accéder aux paramètres appropriés en fonction des conditions réelles, améliorant ainsi à la fois l'efficacité et la qualité du soudage. Le support logiciel comprend des outils tels que des logiciels de simulation de robot, des logiciels d'optimisation de trajectoire et des logiciels de surveillance à distance, qui facilitent la gestion numérique et intelligente du processus de soudage.
