Présentation générale

Le remplacement correct du miroir réfléchissant est essentiel pour maintenir un rendement élevé et une grande précision d’usinage des équipements de soudage laser JUGAO. Avec l’augmentation du nombre d’heures de fonctionnement, la surface du miroir réfléchissant accumule de la poussière, des projections métalliques et d’autres impuretés, ce qui entraîne progressivement son usure et la dégradation de ses performances optiques.

Cette détérioration affaiblit la réflexion et la transmission du faisceau laser, ce qui réduit davantage la qualité du cordon de soudure. Des composants optiques endommagés peuvent provoquer des soudures défectueuses, une baisse des performances de la machine et des frais de réparation supplémentaires. Le remplacement rapide des miroirs réfléchissants défectueux permet d’éviter une baisse de la productivité et garantit que les équipements JUGAO produisent des soudures stables et reproductibles, conformes aux exigences de la fabrication industrielle.

Ce guide d’utilisation étape par étape permet aux techniciens d’atelier de remplacer efficacement le miroir réfléchissant sans faire appel à un ingénieur externe. Le personnel de maintenance expérimenté comme les opérateurs de première ligne peuvent suivre ces instructions claires pour chaque phase de démontage et de remontage. Une exécution correcte ne rétablit pas seulement les performances optimales de la torche de soudage : elle prolonge également la durée de vie du matériel. Des miroirs optiques exempts de contamination et de rayures contribuent à réduire les arrêts de production imprévus, à améliorer la sécurité d’utilisation et à garantir la précision dimensionnelle des soudures. La maîtrise de ces opérations de maintenance constitue un investissement rentable pour la fiabilité des équipements et la productivité de l’atelier.

Outils à main et consommables nécessaires

Avant de commencer le démontage, préparez à l’avance les fournitures suivantes :

• Jeu de tournevis multi-embouts

• Ruban de masquage de protection

• Miroir réfléchissant de rechange JUGAO neuf et d’origine

• Lingettes spéciales pour lentilles ou chiffon doux non pelucheux

La préparation de ces éléments facilitera l’ensemble du processus de remplacement du miroir et évitera d’oublier une étape essentielle.

Tutoriel complet d’utilisation étape par étape

Ce chapitre détaille les opérations nécessaires au remplacement réussi du miroir réfléchissant. Chaque procédure est conçue pour être facilement comprise, afin de permettre aux opérateurs d’effectuer la maintenance des têtes de soudage JUGAO dans l’atelier de production.

Étape 1 : desserrer les vis de fixation et démonter le carter arrière du moteur

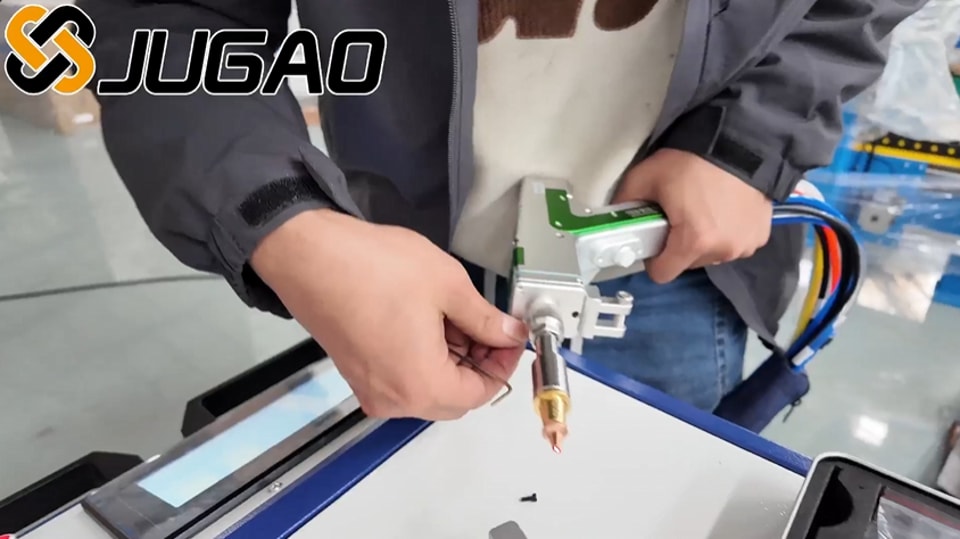

Commencez la maintenance en dévissant les éléments de fixation de la tête de soudage laser JUGAO. Retirez délicatement le carter arrière du moteur. Cette opération expose les ensembles mécaniques internes et libère l’espace nécessaire aux opérations suivantes de remplacement du miroir réfléchissant.

Étape 2 : débrancher délicatement le connecteur du câble de signal

Retirez le connecteur enfichable du câble de signal en exerçant une force modérée. Dégagez suffisamment d’espace pour la suite du démontage. Manipulez le faisceau de câbles avec la plus grande précaution ; ne rayez pas et ne tordez pas les câbles, car cela compliquerait le remontage.

Étape 3 : desserrer la vis de blocage de position supérieure

Repérez la vis de réglage supérieure et desserrez-la. Cette opération permet ensuite d’extraire le module moteur et constitue une étape indispensable du remplacement du miroir réfléchissant.

Étape 4 : extraire le module fonctionnel du moteur

Faites glisser lentement et régulièrement l’ensemble du module moteur vers l’extérieur. Vous accéderez ainsi au support de montage du miroir réfléchissant, sur lequel sera effectuée l’opération de remplacement.

Étape 5 : obturer la cavité ouverte avec du ruban de masquage pour la protéger de la poussière

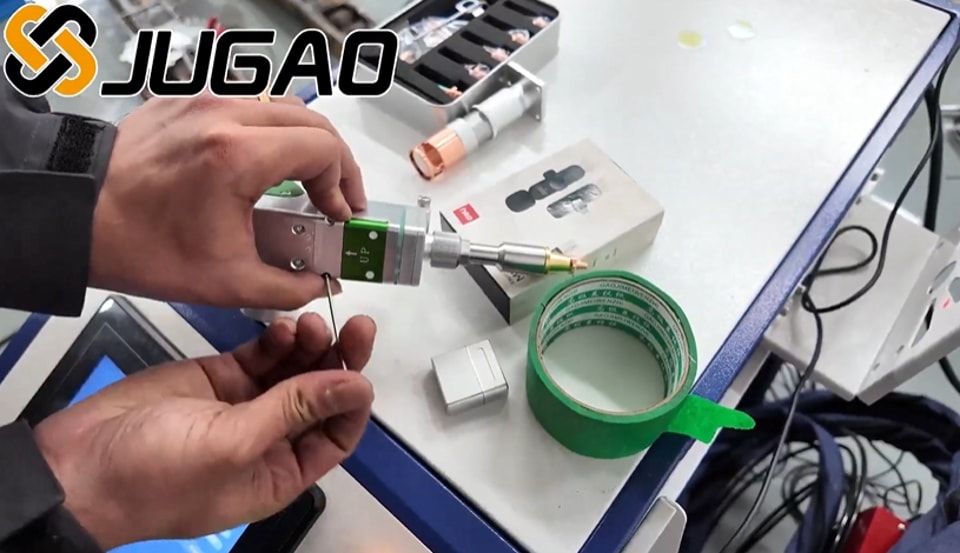

Recouvrez les ouvertures internes exposées avec du ruban de masquage. Cette mesure préventive empêche la poussière, les débris métalliques et les contaminants en suspension dans l’air de pénétrer dans les chambres internes de la torche de soudage pendant le remplacement des composants, préservant ainsi la propreté de l’environnement optique interne.

Étape 6 : dévisser les vis du support pour remplacer le miroir réfléchissant

Dévissez les vis de maintien installées sur le support du miroir réfléchissant. Retirez l’ancien miroir défectueux et installez la pièce de rechange neuve. Manipulez toujours les éléments optiques avec beaucoup de précaution ; les rayures sur leur surface réduiraient les performances de réflexion du faisceau.

Étape 7 : respecter l’orientation lors de l’installation du nouveau miroir réfléchissant

Lors de l’installation du nouveau miroir réfléchissant, orientez sa face réceptrice de la lumière vers le connecteur du câble. Une orientation correcte constitue la base d’une réflexion optique optimale et du fonctionnement normal de l’équipement.

Étape 8 : ajuster finement la position angulaire du miroir réfléchissant

Réglez l’angle d’inclinaison du miroir réfléchissant nouvellement installé. Vérifiez que l’amplitude de son mouvement latéral reste uniforme. Cet étalonnage garantit une trajectoire de réflexion lumineuse conforme.

Étape 9 : réinsérer le module moteur dans le corps de la torche de soudage

Après avoir installé le miroir et réglé son angle, replacez délicatement le module moteur dans le corps principal de la torche de soudage. Assurez-vous qu’après le remplacement, les composants sont correctement et solidement positionnés.

Étape 10 : serrer les vis et rebrancher le câble de signal

Serrez toutes les vis de fixation concernées, puis réinsérez le connecteur du câble de signal dans la prise correspondante. Cette étape achève le principal remontage mécanique et prépare la tête de soudage à la vérification de l’alignement.

Étape 11 : effectuer l’étalonnage du centrage au point rouge

Le remplacement du miroir réfléchissant doit être suivi d’un réglage du centrage à lumière rouge. Un positionnement précis du faisceau rouge est essentiel pour garantir la précision du soudage laser ultérieur. L’alignement du faisceau détermine directement la qualité finale du traitement réalisé par l’équipement de soudage JUGAO.

Étape 12 : remettre en place le capot arrière du moteur et fixer toutes les attaches

Remontez le carter arrière du moteur sur le corps du pistolet de soudage, puis serrez complètement toutes les vis de fixation. La procédure complète de remplacement du miroir réfléchissant est alors terminée et l’ensemble est verrouillé pour une utilisation normale.

Conclusion

En suivant les opérations détaillées ci-dessus, le remplacement du miroir réfléchissant de la tête de soudage laser JUGAO peut être effectué sans difficulté. Des inspections régulières et le remplacement du miroir en temps voulu permettent de maintenir le pistolet de soudage dans des conditions de fonctionnement optimales et d’assurer durablement des performances de soudage stables et précises.

Grâce à ce tutoriel, le personnel sur site peut effectuer cette opération de maintenance de manière autonome, réduisant ainsi les coûts liés à l’intervention d’un service technique externe.

Lorsque toutes les étapes sont correctement exécutées, l’équipement de soudage laser JUGAO peut fournir à votre atelier des capacités de traitement fiables. N’oubliez pas qu’un entretien effectué en temps voulu des miroirs optiques réfléchissants constitue l’un des facteurs essentiels pour obtenir des soudures de haute qualité dans tous vos travaux de fabrication.
