Dans la fabrication de tôlerie, la productivité repose sur la réalisation répétée de pièces précises, tout en maîtrisant les temps de cycle et les coûts d’exploitation. Les poinçonneuses répondent à ces exigences en créant rapidement et avec régularité des trous, des découpes et des formes dans les pièces, tout au long de la production.

Grâce à la commande CNC et à la flexibilité de l’outillage, un système de poinçonnage peut usiner des pièces destinées aux coffrets électriques, aux équipements CVC, aux supports, aux panneaux, aux plateaux et à bien d’autres applications. Comprendre ses usages, les exigences de réglage, ses avantages et les problèmes courants permet à un atelier de tirer le meilleur parti de son équipement.

Ce guide présente les principales applications des poinçonneuses pour tôles, décrit une méthode pratique de réglage en trois étapes, passe en revue leurs principaux avantages et expose les problèmes courants ainsi que des conseils de dépannage.

Que peuvent faire les poinçonneuses dans la production de tôles ?

Réaliser des trous à grande vitesse

Les poinçonneuses sont parfaitement adaptées à la réalisation répétée de trous et de perforations dans les tôles. Elles sont couramment utilisées pour les panneaux d’armoires, les carters d’équipements, les composants de ventilation et les supports de montage. Leurs cycles de frappe rapides permettent une production en grande série tout en garantissant un positionnement régulier des formes, à condition que l’outillage et les réglages de la machine soient corrects.

Réaliser des formes embouties au cours de la même opération

Selon la configuration de la machine et de l’outillage, les systèmes de poinçonnage CNC et à tourelle peuvent faire plus que percer des trous. Ils peuvent également réaliser des pliages peu profonds, des rebords et des motifs en relief. La combinaison de ces opérations réduit le besoin de transférer les pièces vers d’autres équipements de formage.

Produire en série des pièces aux tracés complexes

La programmation CNC et la sélection automatique des outils rendent les poinçonneuses adaptées à la production par lots de pièces comportant des trous de différents diamètres, des fentes et des découpes de formes variées. Un seul programme peut coordonner plusieurs outils pour fabriquer des panneaux, des couvercles, des plateaux et d’autres pièces aux géométries diverses.

Comment préparer une poinçonneuse pour le travail de la tôle

Étape 1 : préparer la zone de travail et la tôle

Avant le chargement, vérifiez que la tôle est propre, plane et découpée aux dimensions requises. Dégagez la zone de travail et assurez-vous que la tôle peut être positionnée en toute sécurité.

Pour un équipement CNC, sélectionnez et chargez le programme de pièce approprié. Alignez la tôle sur les repères de positionnement et les brides de la machine afin qu’elle reste stable pendant le poinçonnage.

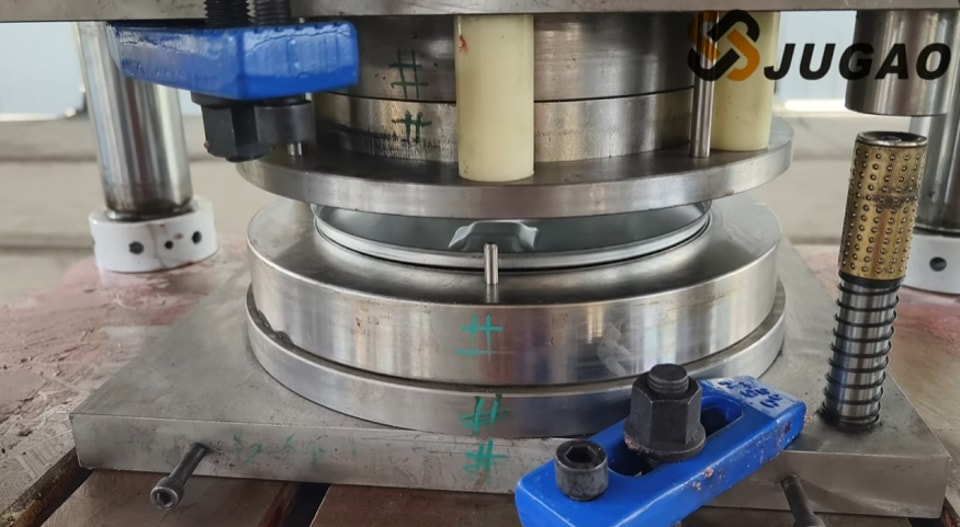

Étape 2 : installer l’outillage et vérifier l’alignement

Installez le poinçon et la matrice correspondante, adaptés au matériau et à la géométrie de la forme à réaliser. Sur les machines à tourelle ou CNC, vérifiez que les postes d’outillage sélectionnés et les coordonnées programmées correspondent bien à l’opération prévue.

Avant la production, vérifiez l’usure de l’outillage et contrôlez l’alignement, les jeux et les distances par rapport aux bords. Une pièce d’essai permet de détecter les erreurs d’installation ou de positionnement avant qu’elles n’affectent tout un lot.

Étape 3 : effectuer un essai avant la production complète

Commencez par effectuer un cycle à vide afin de vérifier la trajectoire programmée des outils et le déplacement de la tôle, sans déclencher de frappe.

Fabriquez ensuite une pièce échantillon et vérifiez la position des trous, l’état des bords, les bavures et la précision dimensionnelle. Si nécessaire, ajustez la vitesse, la course ou la pression en suivant les recommandations du fabricant de la machine avant de lancer la production.

Principaux avantages des poinçonneuses pour tôles

Productivité accrue et temps de cycle réduits

Les cycles de poinçonnage rapides, la manutention automatisée des tôles et le changement automatique des outils réduisent les interruptions entre les opérations. Pour les commandes répétées et les pièces produites en grande série, ils augmentent le débit et aident les équipes à exploiter plus efficacement le temps machine.

Moins de travail manuel, des résultats plus réguliers

La commande CNC automatise le positionnement et les mouvements des outils, réduisant le recours aux mesures et réglages manuels répétés. Elle limite ainsi les variations liées à l’intervention de l’opérateur et améliore la régularité d’un lot à l’autre.

Coût unitaire réduit pour les grandes séries

Pour les géométries de pièces adaptées et les grandes quantités, le poinçonnage peut être une solution plus économique que la découpe laser ou l’usinage. Un outillage durable et un entretien régulier contribuent à réduire le coût par pièce au fil du temps.

Usinage de différents matériaux en feuilles

Selon leur capacité nominale et leur outillage, les systèmes de poinçonnage peuvent usiner de l’acier inoxydable, de l’aluminium, du cuivre et de la tôle galvanisée. L’épaisseur usinable dépend du tonnage de la machine, des propriétés du matériau et de la configuration de l’outillage ; certains systèmes sont conçus pour des tôles d’environ 0,5 à 6 mm d’épaisseur.

Problèmes courants de poinçonnage et solutions

Mauvais alignement du poinçon et de la matrice

Une installation incorrecte, des éléments de guidage usés ou des coordonnées d’outils imprécises peuvent décentrer le poinçon par rapport à la matrice. Vérifiez le montage des outils et leurs positions programmées, inspectez les bagues de guidage et recalibrez le réglage conformément à la procédure du fabricant.

Bavures le long du bord de coupe

Des bavures prononcées peuvent signaler un poinçon ou une matrice usés, ou un jeu inadapté entre les deux. Inspectez l’outillage, affûtez-le ou remplacez-le si nécessaire, puis vérifiez que le jeu est adapté au matériau et à son épaisseur.

Déplacement de la tôle pendant le poinçonnage

Si la tôle se déplace pendant un cycle, vérifiez la pression de serrage et l’état des surfaces de serrage. Remplacez les brides usées si nécessaire et assurez-vous que la tôle est propre et correctement positionnée avant de lancer le programme.

FAQ

Quelle épaisseur de tôle une poinçonneuse peut-elle usiner ?

Certaines poinçonneuses sont conçues pour travailler des tôles d’environ 0,5 à 6 mm d’épaisseur, mais cette plage n’est pas universelle. L’épaisseur adaptée dépend de la capacité nominale de la machine, du type de matériau, de l’outillage et des conditions d’utilisation.

Comment prolonger la durée de vie des outils de poinçonnage ?

Respectez le programme de lubrification et d’entretien recommandé, maintenez un jeu poinçon-matrice approprié et affûtez ou remplacez les outils avant qu’une usure excessive n’altère la qualité des pièces. Évitez de travailler des matériaux dépassant les spécifications de la machine ou de l’outillage.

Les poinçonneuses peuvent-elles produire des pièces aux formes complexes ?

Oui. Les systèmes de poinçonnage CNC à tourelle peuvent combiner différentes formes et tailles d’outils au sein d’une séquence programmée. Grâce à une programmation et à une imbrication adaptées, ils produisent des pièces comportant plusieurs trous, fentes et découpes, tout en optimisant l’utilisation de la tôle.

Conclusion

Les poinçonneuses pour tôles favorisent une production efficace en associant le perçage rapide, un positionnement répétable et, selon les capacités de l’équipement, des opérations de formage complémentaires. Elles sont particulièrement adaptées aux pièces produites en série et aux grandes séries, où la régularité et le temps de cycle sont essentiels.

La fiabilité des résultats repose sur une préparation adéquate du matériau, un outillage adapté, un alignement vérifié et la réalisation d’un essai avant le lancement de la production complète. L’inspection régulière de l’outillage et la résolution rapide des problèmes de désalignement, de bavures ou de déplacement de la tôle contribuent à préserver la qualité des pièces et à protéger l’équipement.
