Comment réaliser un cintrage précis des tuyaux dans les machines lourdes ?

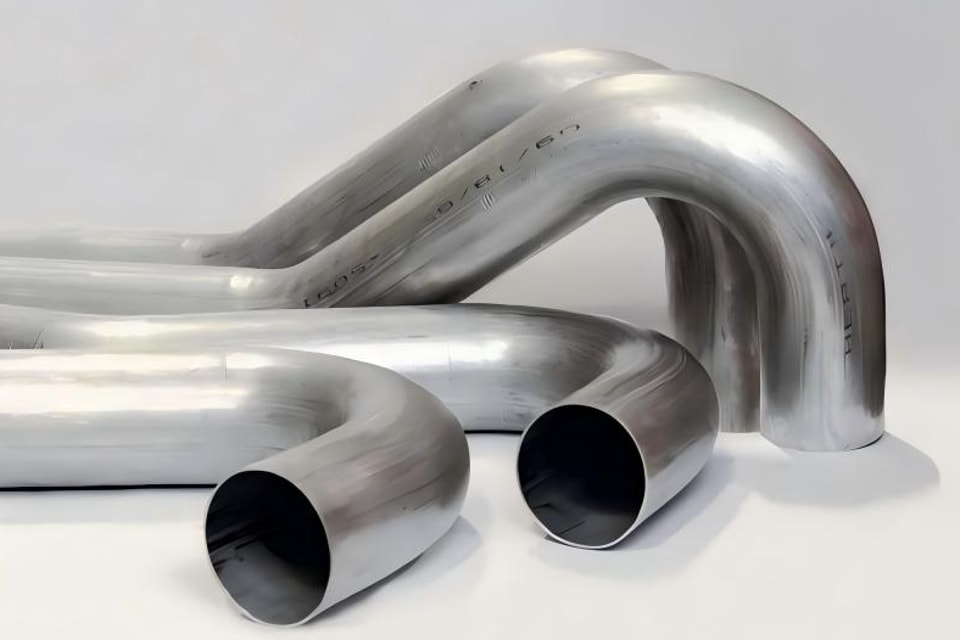

Dans la fabrication de machines lourdes (pelles mécaniques, grues, chargeuses, etc.), le cintrage de tubes influe directement sur la fiabilité des systèmes hydrauliques, des conduites de carburant et des châssis structurels. Un simple cintrage de 1 degré sur un tube peut entraîner des fuites d’huile sous haute pression, voire l’arrêt de l’équipement. Ce qui suit explique comment obtenir un cintrage de tubes de haute précision selon quatre dimensions : l’équipement, le procédé, les matériaux et le contrôle qualité.

I. Équipements de cintrage de tubes couramment utilisés

Machine de cintrage de tubes CNC : haut degré d’automatisation, adaptée à la production répétitive en série, avec une précision stable.

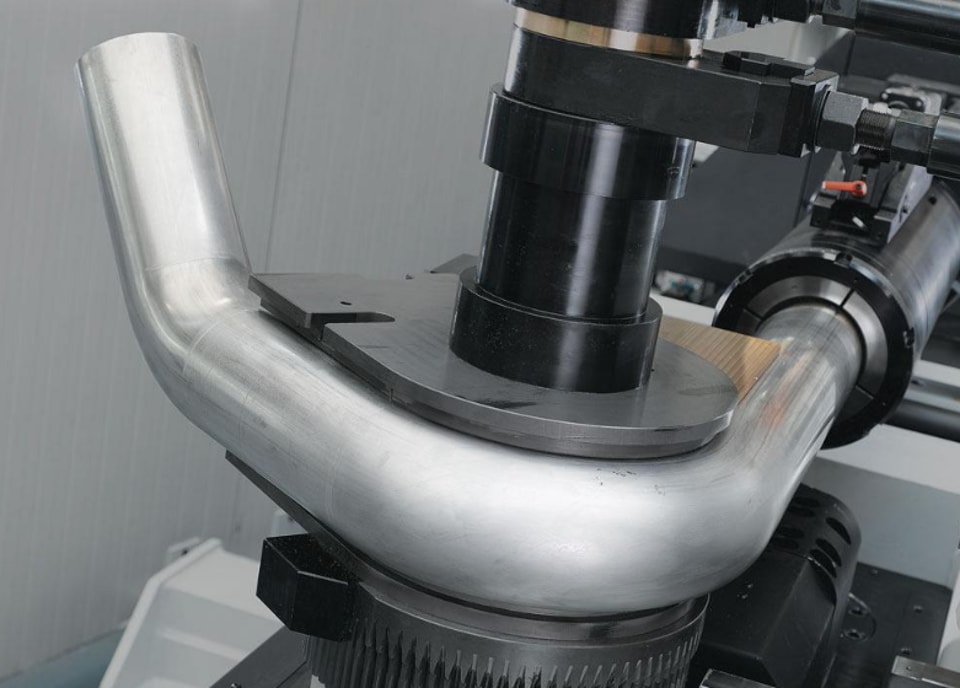

Machine de cintrage de tubes à mandrin : utilise un mandrin pour soutenir la paroi du tube par l’intérieur, évitant l’écrasement et le plissement lors du cintrage de tubes à paroi mince ou à petit rayon.

Machine de cintrage par étirage rotatif : adaptée aux composants structurels à section complexe ou de forme spéciale, offrant un contrôle précis.

II. Six étapes pour un cintrage précis des tubes

1. Préparation : nettoyez soigneusement la surface du tube en éliminant les bavures, la rouille ou l’huile. Vérifiez que le bâti de la machine est bien de niveau et que le moule est correctement installé—ne pas effectuer ce travail de base rendra tout le reste inutile.

2. Choix du bon moule : les rayons du moule de cintrage, du moule de serrage et du moule de poussée doivent correspondre au diamètre et à l’épaisseur de paroi du tube. Les machines lourdes utilisent généralement des moules en acier trempé, capables de supporter des contraintes élevées et moins sujets à la déformation.

3. Réglage des paramètres CNC : le système CNC permet de saisir avec précision l’angle de cintrage, l’angle de rotation et la longueur d’avance. Lors du réglage de ces paramètres, tenez compte de la valeur de retour élastique du matériau afin d’assurer des résultats de cintrage constants à chaque fois.

4. Réglage de la position du mandrin : lors du cintrage de tubes à paroi épaisse ou mince, le mandrin doit être placé de manière appropriée derrière le point de cintrage afin de soutenir la paroi intérieure et d’éviter l’écrasement et le plissement.

5. Cintrage d’essai et réglages fins

Après le premier cintrage d’essai, vérifiez les dimensions à l’aide d’une jauge d’angle numérique ou d’une machine à mesurer tridimensionnelle. En cas d’écart d’angle ou de rayon, effectuez des réglages fins dans le système de commande jusqu’à atteindre les exigences.

6. Contrôle qualité

Une fois le cintrage terminé, inspectez les dimensions et la qualité de surface, et effectuez des essais de pression si nécessaire. Les systèmes avancés peuvent même utiliser un logiciel pour comparer la forme mesurée du tube avec le modèle CAO, afin de ne laisser passer aucune anomalie, même mineure.

III. Facteurs clés influençant la précision

Caractéristiques du matériau : l’acier au carbone, l’acier inoxydable et l’aluminium présentent des valeurs de retour élastique différentes. Les valeurs de compensation​​doivent être réévaluées à chaque utilisation d’un nouveau matériau.

Température et lubrification : l’utilisation d’un bon lubrifiant réduit le frottement et prévient les fissures de surface. Pour les tuyaux à paroi épaisse ou de grand diamètre, le maintien d’une température stable facilite l’écoulement du matériau.

Étalonnage de la machine : une inspection régulière des cintrages, des systèmes hydrauliques et des servomoteurs est essentielle pour maintenir une précision durable.

IV. Problèmes courants et solutions

Q : Comment s’assurer que chaque tuyau est cintré de la même manière ?

R : Utilisez une cintreuse CNC pour tubes avec retour d’information en temps réel, en l’étalonnant avant chaque série de production. Maintenez une cohérence dans la préparation des moules et des matériaux.

Q : Comment éviter le plissement ou l’aplatissement lors du cintrage des tuyaux ?

R : Les tubes à paroi fine doivent utiliser un mandrin et un moule anti-plissement. Ajustez simultanément la force de serrage et la vitesse de cintrage afin d’obtenir un bon équilibre des contraintes.

Q : Quels matériaux sont les plus couramment utilisés dans les machines lourdes ?

R : Principalement l’acier au carbone et l’acier inoxydable, en raison de leur grande résistance mécanique et de leur résistance à la corrosion. L’aluminium est également utilisé lorsqu’une réduction du poids est nécessaire.

Dans le domaine des machines lourdes, la précision du cintrage des tuyaux détermine directement la fiabilité et la sécurité des équipements. Du nettoyage du tuyau au choix du moule approprié et au paramétrage CNC, en passant par le réglage du mandrin, les essais de cintrage et les ajustements fins, ainsi que le contrôle qualité strict, chaque étape doit être menée correctement afin de produire des raccords de tuyauterie de haute qualité conformes aux normes d’ingénierie.
