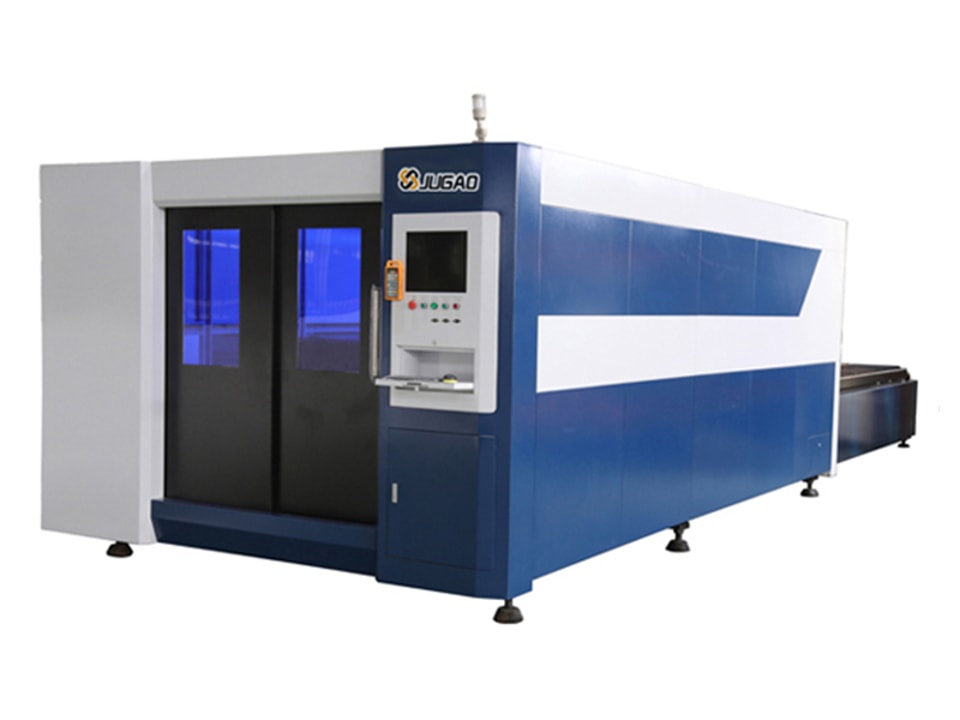

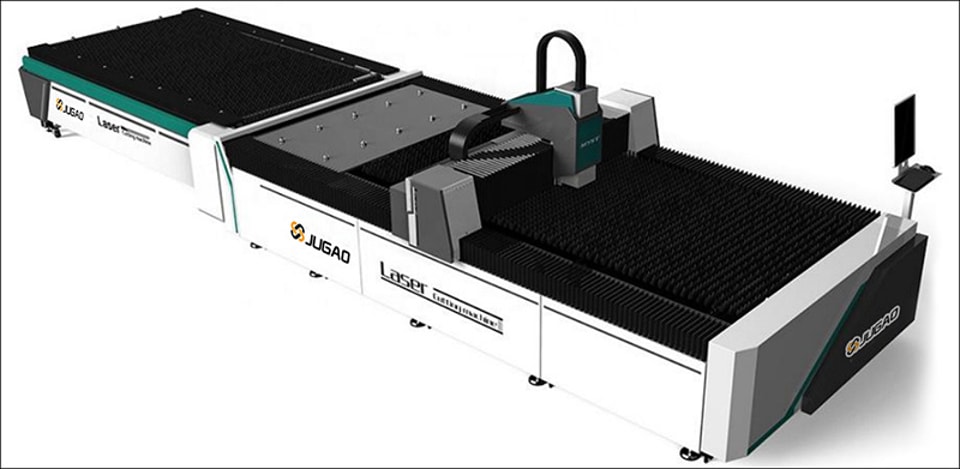

Machine de découpe laser fibre CNC 2000W avec table de travail 1500 x 3000 mm
Machine de découpe laser fibre CNC 2000W avec table de travail 1500 x 3000 mm
Machine de découpe laser à fibre 2000 W
Cette machine de découpe laser à fibre adopte une source laser à fibre allemande de renommée mondiale, une tête de découpe laser européenne et un système de focalisation dynamique. Elle permet de découper et de perforer différents types de matériaux métalliques avec une grande précision et à grande vitesse. Comme le laser est transmis par fibre, il n’est pas nécessaire d’entretenir ou d’ajuster le trajet optique du laser, ce qui réduit considérablement le taux de panne de la machine et prolonge sa durée de vie. La grande zone de découpe répond aux besoins de divers types de traitement des métaux.
Caractéristiques du produit
1. Excellente qualité de faisceau : diamètre de focalisation plus petit, rendement élevé et meilleure qualité de traitement.
2. Vitesse de coupe élevée : 2 à 3 fois plus rapide que les lasers YAG et CO2.
3. Haute stabilité : adoption d’un laser à fibre de qualité supérieure, performances stables, les composants clés peuvent atteindre 100 000 heures.
4. Haute efficacité de conversion photoélectrique : par rapport à la machine de découpe laser CO2, la machine de découpe laser à fibre offre un taux de conversion photoélectrique 3 fois supérieur, avec économie d’énergie et respect de l’environnement.
5. Faible coût : la consommation électrique totale ne représente que 20 à 30 % de celle d’une machine de découpe laser CO2 traditionnelle.
6. Faible coût de maintenance : transmission par fibre optique, sans besoin de lentille de réflexion, ce qui permet d’économiser beaucoup sur les coûts de maintenance.
7. Utilisation facile : transmission par fibre optique, sans réglage du trajet optique.
8. Effet optique ultra-flexible : petit volume, structure compacte, facile à adapter aux besoins de fabrication flexibles.

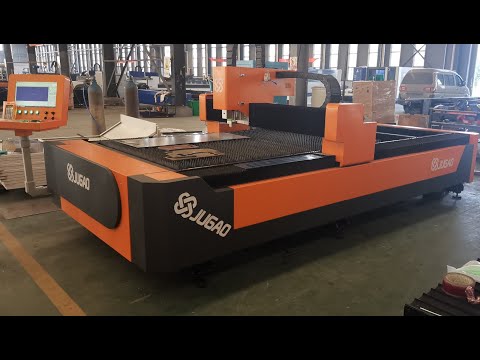

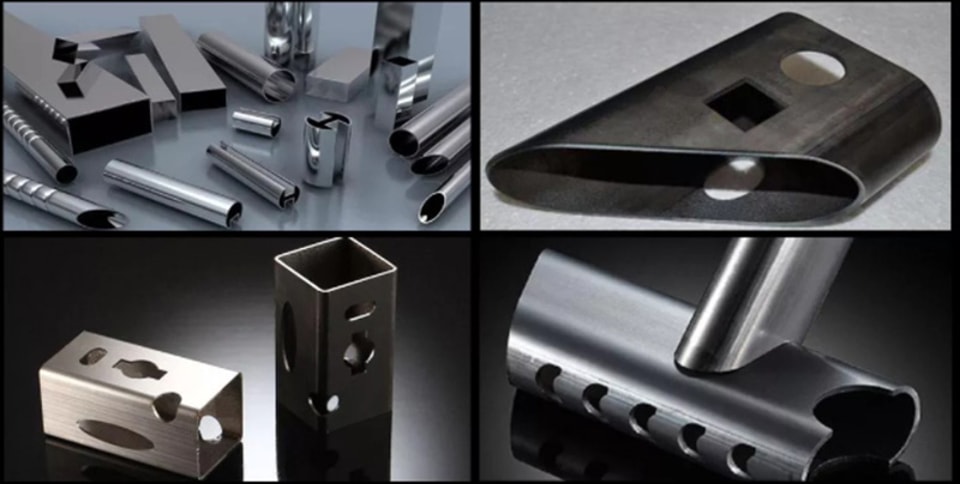

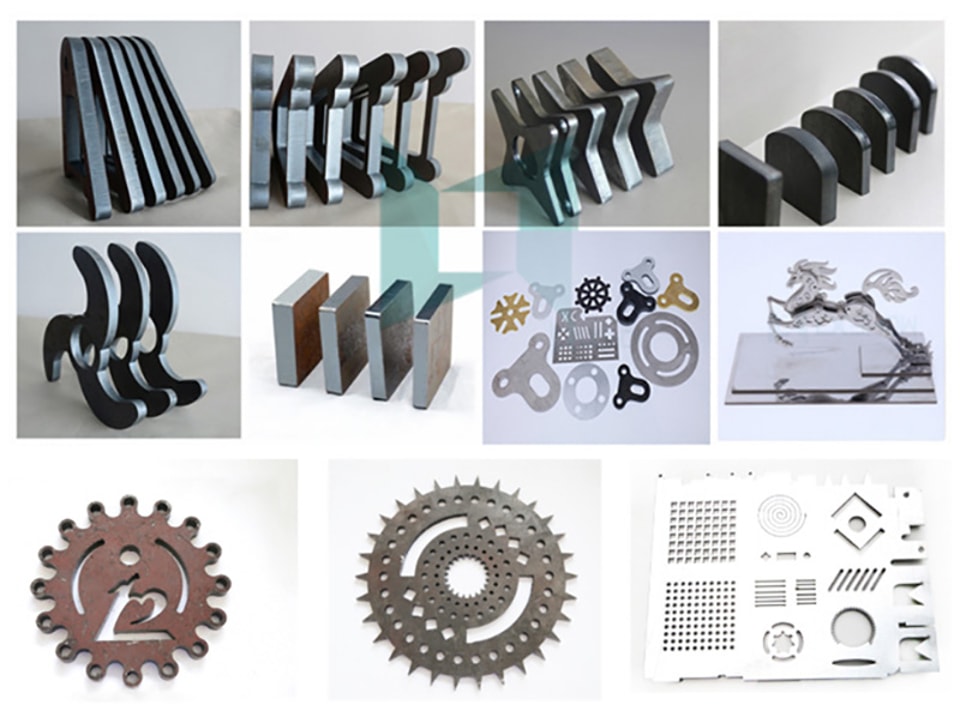

Exemple présenté
Épaisseur et vitesse de coupe
Matériau | Épaisseur (mm) | 1000 W | 1500 W | 2000W | 3000 W | 4000 W |
Vitesse de coupe m/min | Vitesse de coupe m/min | Vitesse de coupe m/min | Vitesse de coupe m/min | Vitesse de coupe m/min | ||
Acier au carbone (O2) | 1 | 14 | 20 | 24 | 30 | 35 |
2 | 7 | 9 | 12 | 18 | 24 | |
3 | 3.3 | 3.5 | 3.8 | 4 | 6 | |
4 | 2.2 | 3 | 3.1 | 3.5 | 5 | |
5 | 1.8 | 2.5 | 2.7 | 3 | 4 | |
6 | 1.5 | 2 | 2.1 | 2.5 | 2.5 | |
8 | 1 | 1.5 | 1.5 | 1.9 | 1.9 | |
10 | 0.8 | 1.2 | 1.3 | 1.3 | 1.3 | |
12 |
| 0.8 | 0.9 | 1.2 | 1.2 | |
16 |
|
| 0.6 | 0.8 | 0.8 | |
20 |
|
|
| 0.7 | 0.7 | |
Acier inoxydable (Air) | 1 | 14 | 20 | 25 | 30 | 35 |
2 | 5 | 8 | 13 | 20 | 24 | |
3 | 3 | 4 | 5.4 | 11 | 13 | |
4 | 1.5 | 3 | 3.3 | 8 | 11 | |
5 | 1 | 1.5 | 2.4 | 5 | 7.5 | |
6 |
| 1 | 1.3 | 3 | 5 | |
8 |
|
| 1 | 1.7 | 3.5 | |
10 |
|
|
| 1 | 2 | |
12 |
|
|
| 0.6 | 1.5 | |
Tôle d’aluminium | 1 | 9 | 18 | 21 | 24 | 27 |
2 | 3.6 | 7 | 9 | 14 | 17 | |
3 | 1 | 2 | 6 | 8.5 | 12 | |
4 |
| 1 | 3.2 | 5 | 8 | |
5 |
|
| 1.5 | 3.5 | 5.2 | |
6 |
|
| 0.6 | 2.2 | 3 | |
8 |
|
|
| 1 | 1.5 | |
Tôle de cuivre | 1 | 9 | 18 | 25 | 28 | 30 |
2 | 3 | 6 | 8 | 15 | 17 | |
3 | 0.6 | 1.8 | 2.4 | 3.6 | 12 | |
4 |
| 0.6 | 0.9 | 1.5 | 8 | |
5 |
|
| 0.8 | 3.2 | 5 | |
6 |
|
| 0.6 | 2.2 | 3 |
Paramètres techniques
1 | Modèle | ER3015-2000W |
2 | Zone de travail de coupe | 3000x1500mm |
3 | Générateur laser | MAX |
4 | Mode de refroidissement | Système de refroidissement à eau et de protection |
5 | Système de transmission | Engrenage + rails |
6 | Puissance du laser à fibre | 2000W |
7 | Précision de positionnement de l’axe X.Y | ±0,02 mm |
8 | Précision de répétition de positionnement de l’axe X.Y | ±0,02 mm |
9 | Vitesse de déplacement maximale de l’axe X.Y | 120 m/min |
10 | Accélération maximale | 1.5G |
11 | Puissance du système d’entraînement | Y=1500W; X1=1000W; X2=1000W; Z=400W |
12 | Longueur d’onde du laser | 2080nm |
13 | Couleur de la machine | Personnalisation disponible |
14 | Poids brut | 4500KG |

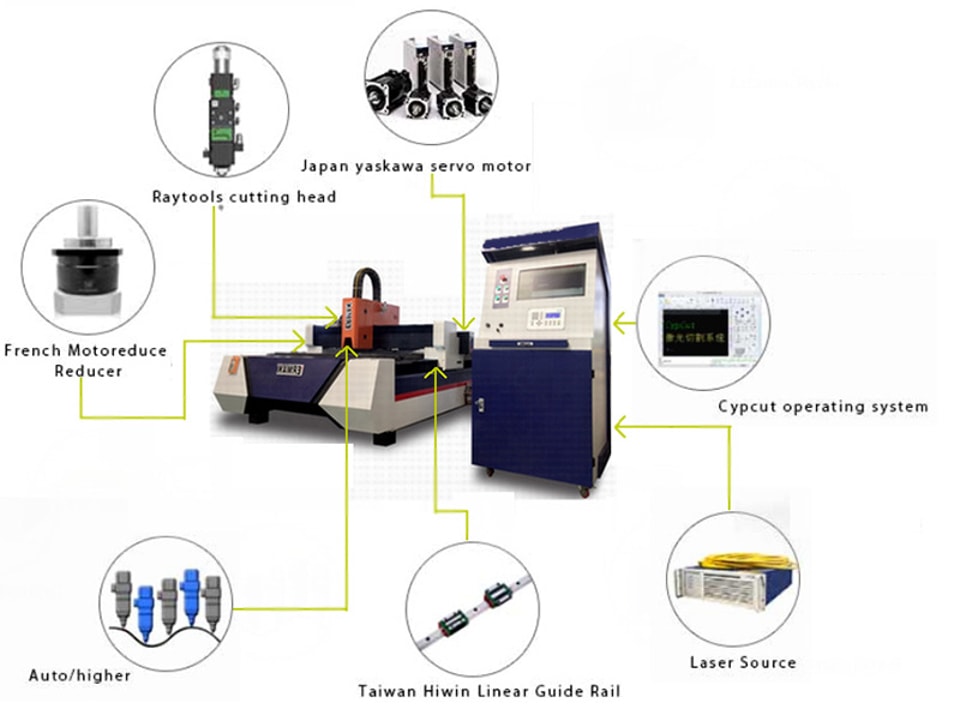

Liste des marques des accessoires
N° | Nom | Fabricant | Configuration |

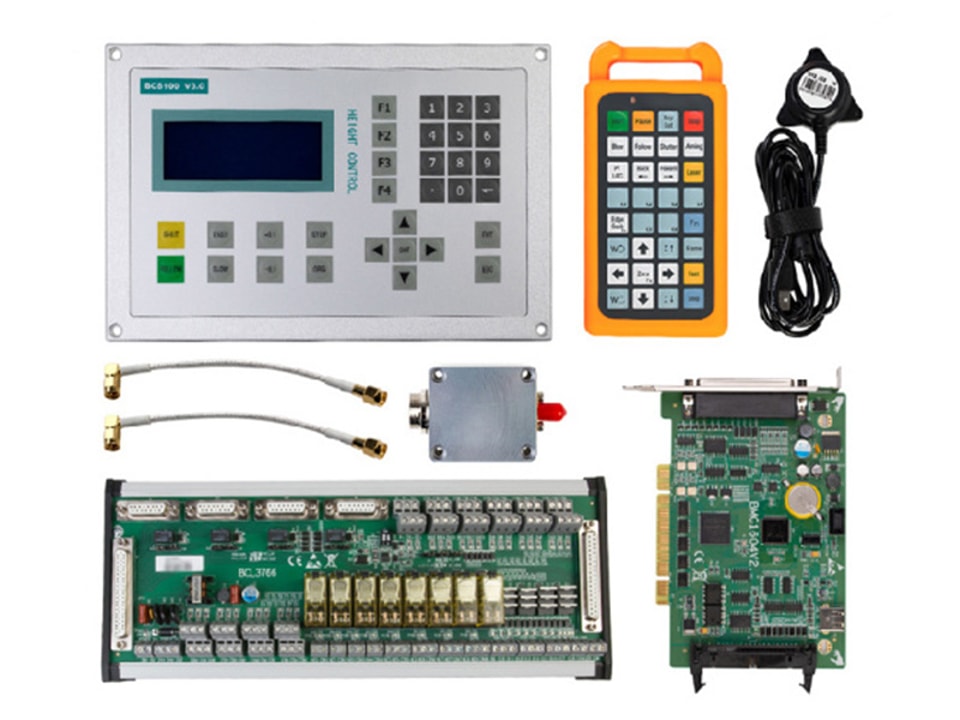

1 | Contrôleur CNC | CYPONE | Standard |

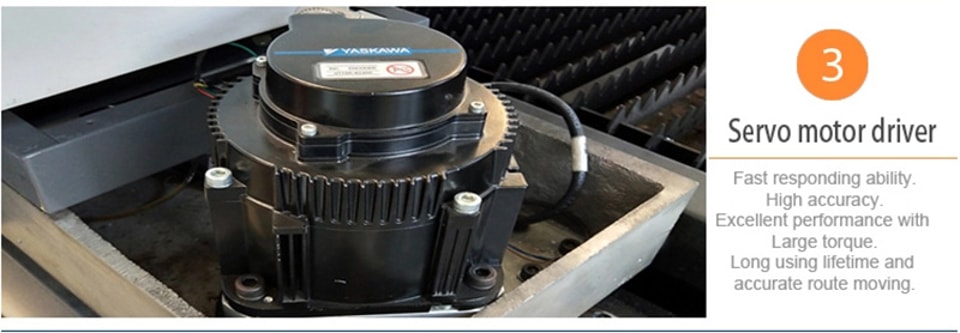

2 | Servomoteur | YASKAWA | |
3 | Servo-driver | YASKAWA | |
4 | Rail de guidage linéaire | HIWIN | |
5 | Générateur laser | MAX | |
6 | Logiciel CAD/CAM LOGICIEL CAD/CAM | CYPCUT 1000 | |
7 | Tête de coupe | RAYTOOLS | |
8 | Réducteur | SHIMPO | |
9 | Crémaillère | YYC | |
10 | Système de contrôle du gaz de coupe | SMC | |
11 | Système de refroidissement à eau | HANLI | |
12 | Connexion réseau externe | ERMAK | |
13 | Système efficace d’échange de gaz haute et basse pression | ERMAK | |
14 | Capteur capacitif, Tête de coupe haute pression | ERMAK | |
15 | Imbrication mécanisée automatique Contrôleur de puissance | ERMAK | |
16 | Calcul automatique du temps et du coût unitaire de calcul | ERMAK | |
17 | Extraction des fumées | ERMAK | |
18 | Pressions de gaz et système spécial pour la coupe haute pression. | ERMAK | |
19 | Générateur laser | RAYCUS,IPG | Pièce optionnelle |
20 | Contrôleur CNC | CYPCUT 2000 | |
21 | Tête de coupe à mise au point automatique | RAYTOOLS BM110 | |
22 | Tête de coupe | WXS,PRECITEC | |
23 | Changeur automatique de table | ERMAK | |
24 | Dispositif de coupe de tubes | ERMAK | |
25 | Compresseur d’air | ERMAK | |
26 | Capot | ERMAK | |
27 | Système d’extraction des fumées segmenté | ERMAK | |
28 | Nettoyeur de lattes du plateau de machine | ERMAK | |
29 | Système anti-collision | CYPCUT |
PIÈCES DE RECHANGE ET OUTILS SPÉCIAUX
Accessoire | ||||
1 | GB801-2011 | Boulon M16X500 | Pièce | 4 |
2 | GB7160-2016 | Écrous M16 | Pièce | 4 |
3 | GB610-2014 | Clé du coffret électrique | Pièce | 1 |
4 | GB766-2018 | Clé d’alimentation du boîtier à boutons | Pièce | 2 |
Pièces de rechange | ||||
5 | GB98-2015 | Lentille | Pièce | 10 |
6 | GB638-2018 | Buse | Pièce | 10 |
LISTE DES DOCUMENTS D’ACCOMPAGNEMENT :
Document | |||
1 | Notice d’utilisation | Copier | 1 |
2 | Certification CE | Copier | 1 |
3 | Liste de colisage / facture commerciale (Certificat d’origine) | Copier | 1 |
4 | Contrôle conforme | Copier | 1 |
PIÈCES EN OPTION
1. Générateur laser
- Raycus
- IPG
2. CYPCUT 2000
3. Tête de coupe
- BM110
- WSX
- Precitec
4. Changeur automatique de table
5. Dispositif de coupe de tube

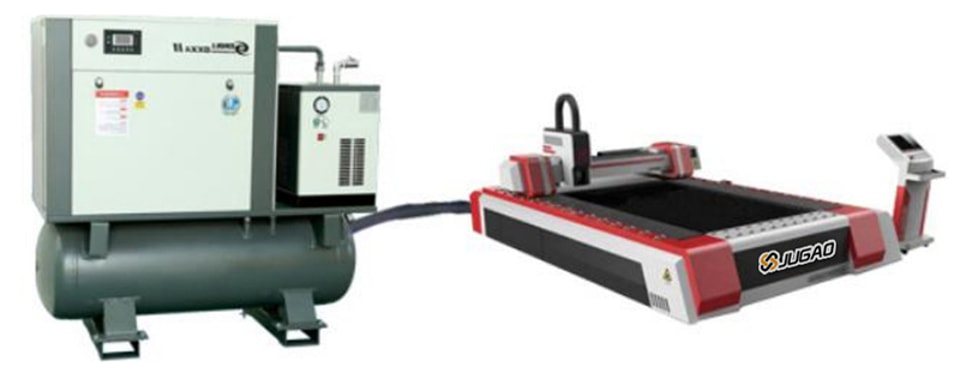

6. Compresseur d’air
- 7. Capot
- 8. Système d’extraction des fumées segmenté
- 9. Nettoyeur de lattes du plateau de machine
- 10. Système anti-collision

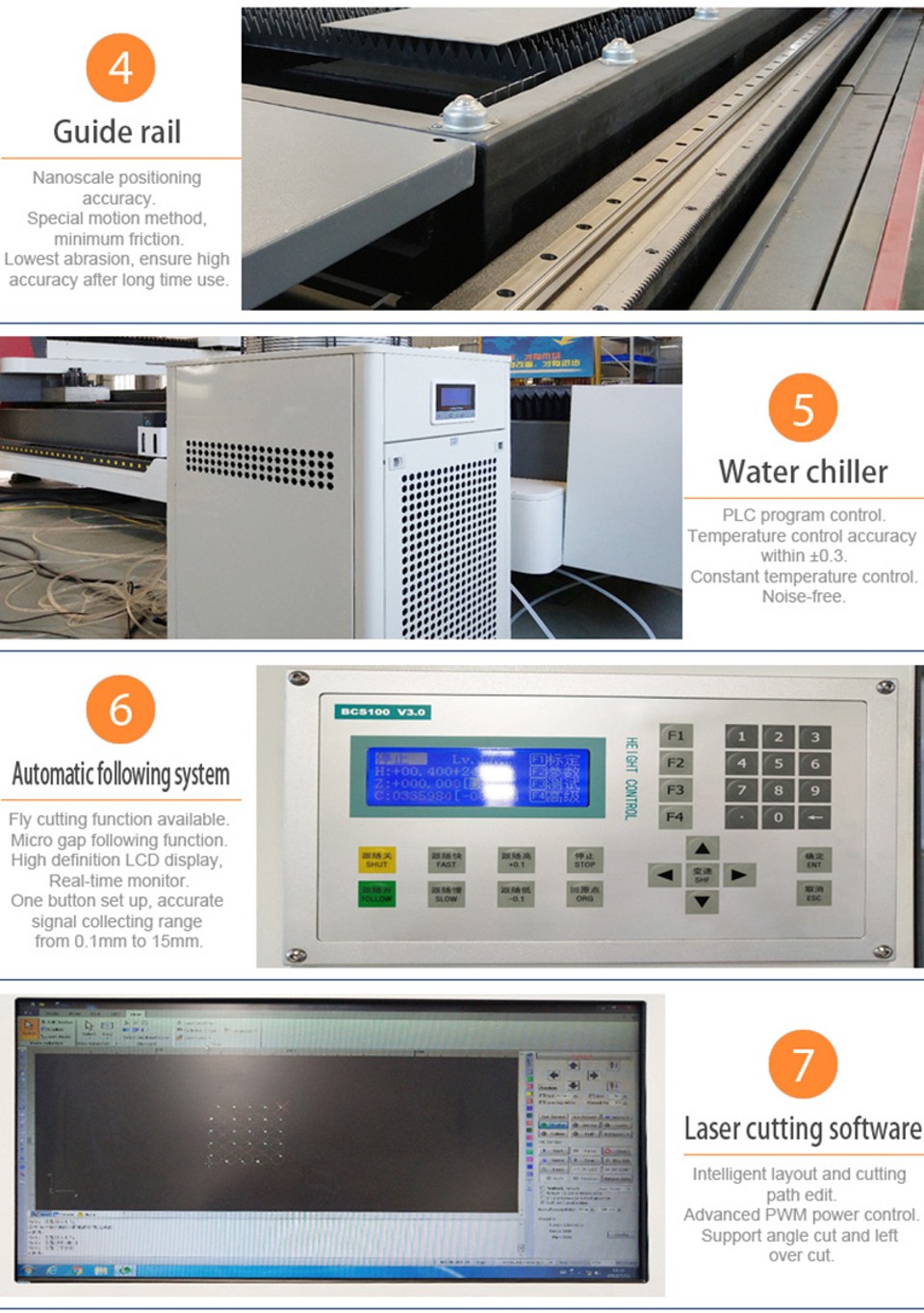

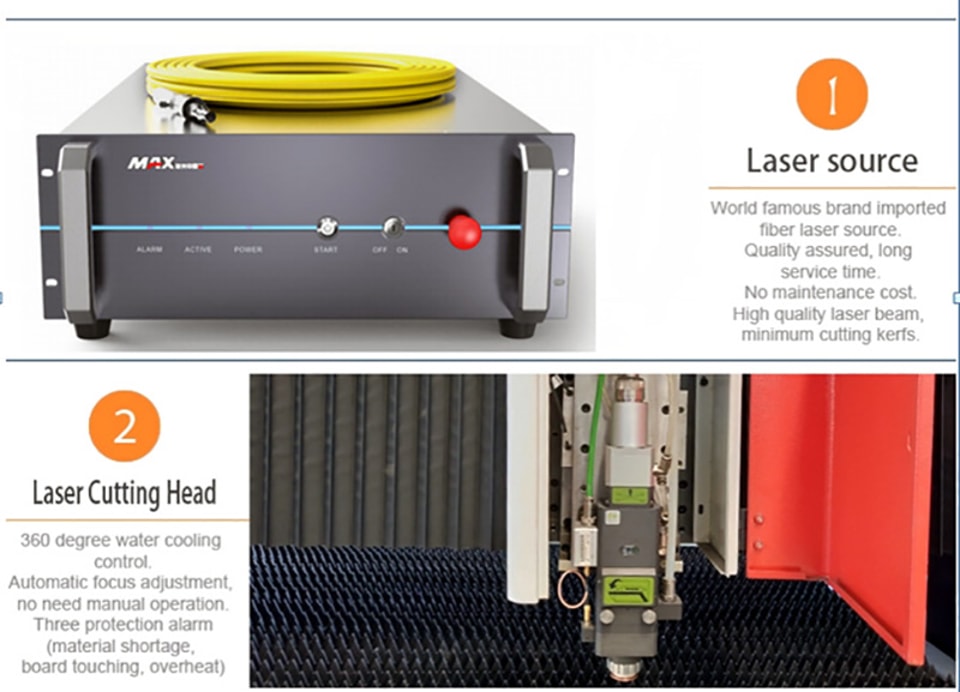

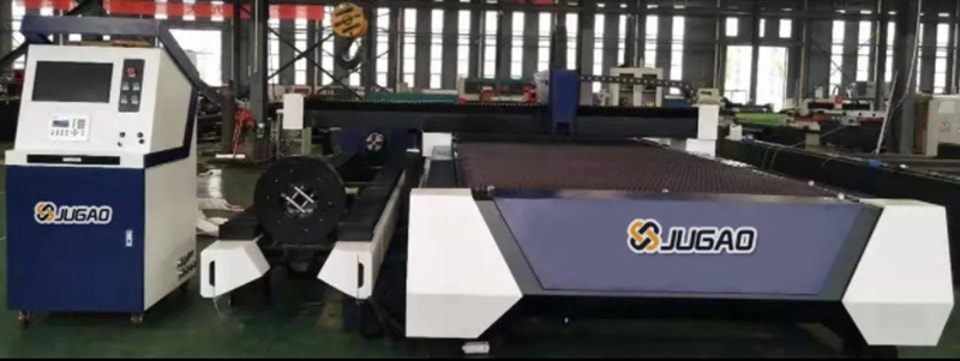

DÉTAILS DES PRODUITS
Présentation des produits

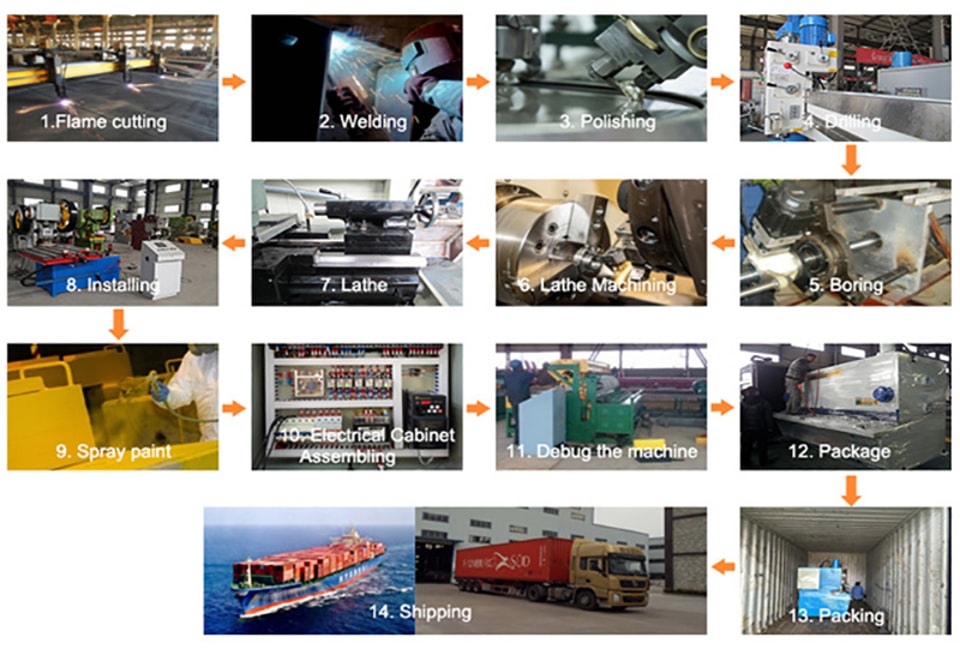

FLUX DE PRODUCTION

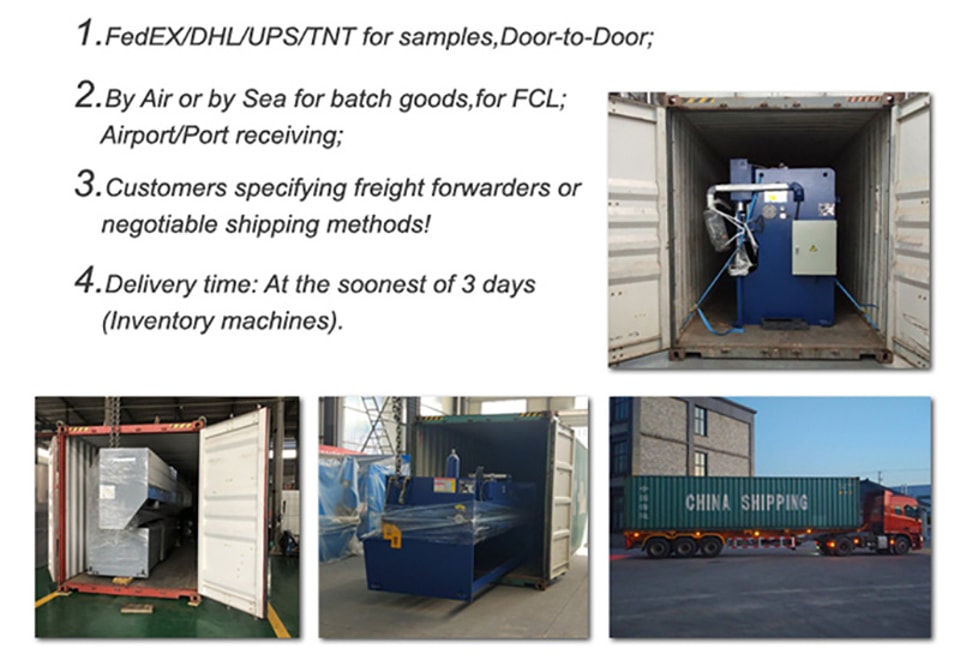

EXPÉDITION
