Machine de découpe plasma CNC à table de travail 65A-3015
Machine de découpe plasma CNC à table de travail 65A-3015
Caractéristiques du produit
1. Grâce à des guides linéaires de haute précision et à une transmission synchronisée bilatérale, la machine fonctionne silencieusement, à grande vitesse et avec une grande précision.
2. La conception de l’interface homme-machine rend la machine facile à apprendre et à utiliser, avec des fonctions complètes.
3. Écran LCD couleur de 7 pouces et panneau de commande, lecture des programmes et mise à niveau du logiciel via clé USB.
4. Fonction de mémorisation et de restauration automatiques sans fil en cas de coupure de courant.
5. Selon la structure de la machine, nous pouvons fournir une table de découpe avec tiroir de collecte des pièces, ou un collecteur de fumées et de poussières avec table de découpe à tiroir de collecte des pièces.
6. Le système peut détecter la position et offre une grande précision, une large plage de vitesses et un temps d’accélération court.
7. Peut éviter efficacement les interférences haute fréquence et rendre la découpe stable et sûre.

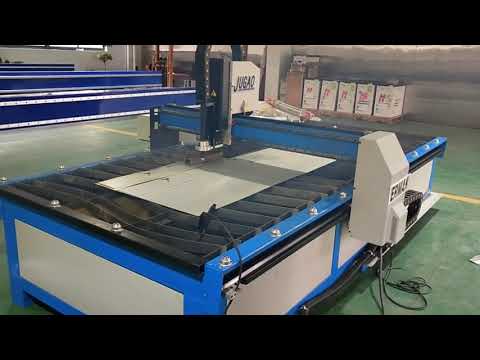

Exemple présenté
Paramètres techniques
N° | DÉSIGNATION | DONNÉES | UNITÉ | REMARQUES | |
1 | Dimensions de travail | 1500X3000 | mm |
| |
2 | Courant de sortie | 65 | A |
| |
3 | Épaisseur de coupe maximale dans l’acier | 8 | mm |
| |
Épaisseur de coupe maximale dans l’inox | 4 | ||||
4 | Dégagement de l’axe Z | 200 | mm |
| |
5 | Précision de déplacement | ±0,1 | mm |
| |
6 | Précision de positionnement | ±0,15 | mm |
| |
7 | Vitesse de coupe max. | 12000 | mm/min |
| |
8 | Vitesse de déplacement max. | 20000 | mm/min |
| |
9 | Pression du gaz | 0.4 | MPa |
| |
10 | Température de fonctionnement | -10-60 | °C |
| |
11 | Hauteur de table | 850 | mm |
| |
12 | Consommation électrique totale (sans système plasma) | 4 | kW |
| |
13 | Dimensions de la machine | Longueur | 3400 | mm |
|
Largeur | 2300 | mm |
| ||
Hauteur | 1800 | mm |
| ||
14 | Poids | 1600 | kg | ||
Liste des marques des accessoires
N° | Nom | Modèle/Fabricant | Autres | Configuration |
1 | Système CNC | þStarfire Controller | Standard | |
2 | Logiciel d’imbrication
| FASTCAM
| ||
3 | Mode de transfert de fichiers | Interface USB | ||
4 | Générateur plasma | Huayuan China | ||
5 | Torche plasma | Blackwolf | ||
6 | Électricité | Schneider Electric, Allemagne | ||
7 | Moteur du système d’entraînement | Moteur pas à pas et variateurs Siemens | ||
8 | Type de table | Table à dents de scie | ||
9 | Système de transmission | Crémaillère, pignon et rails linéaires pour X/Y/Z | ||
10 | Mode d’arc | Arc sans contact, réglage de la pression d’arc | ||
11 | Mode de contrôle de la hauteur de torche (THC) | THC automatique très sensible | ||
12 | Type de gaz requis | Air | ||
13 | Mode de mouvement de la tête de coupe flottante | Test automatique et pneumatique | ||

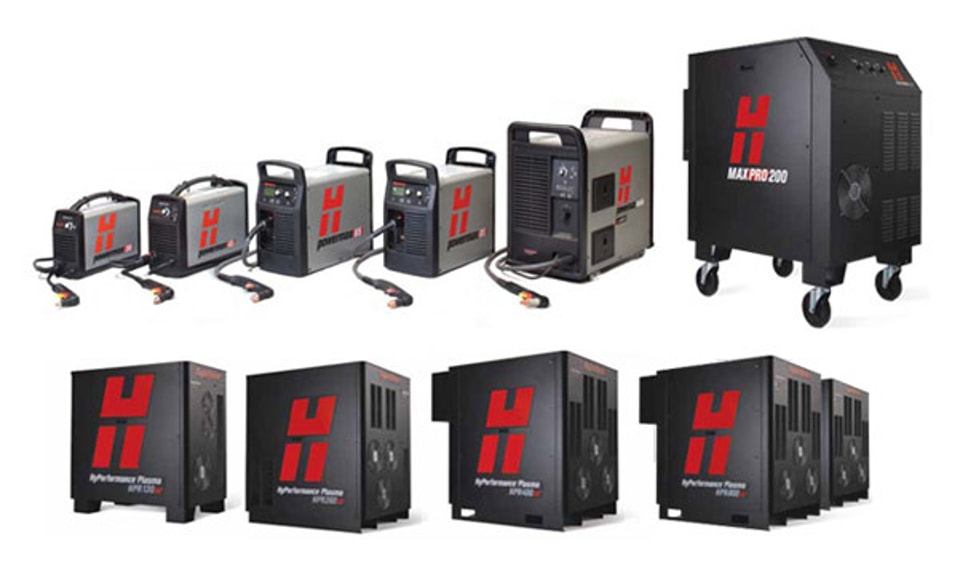

14 | Générateur plasma | Hypertherm USA | En option | |
15 | Système d’entraînement servo | Panasonic Japan | ||
16 | Dispositif de découpe de tubes | Fabriqué par JUGAO | ||
17 | Dispositif de découpe à la flamme | Fabriqué par JUGAO | ||
18 | Dispositif de marquage | Fabriqué par JUGAO | ||
19 | Dispositif de perçage | Fabriqué par JUGAO | ||
20 | Table à eau | Fabriqué par JUGAO | ||
21 | Norme de sécurité | þCE ¨CSA þNR-12 ¨OSHA | ||
PIÈCES DE RECHANGE ET OUTILS SPÉCIAUX
Accessoire | ||||
1 | GB801-2011 | Boulon M16X500 | Pièce | 4 |
2 | GB7160-2016 | Écrous M16 | Pièce | 4 |
3 | GB98-2015 | Outils de gonflage | Pièce | 1 |
4 | GB610-2014 | Clé du coffret électrique | Pièce | 1 |
5 | GB766-2018 | Clé d’alimentation du boîtier à boutons | Pièce | 2 |
Pièces de rechange | ||||
6 | GB689-2018 | capuchon de protection | Pièce | 5 |
7 | Logiciel d’imbrication | FASTCAM | Pièce | 1 |
8 | GB638-2018 | buse | Pièce | 5 |
9 | GB674-2022 | électrode | Pièce | 5 |
LISTE DES DOCUMENTS D’ACCOMPAGNEMENT :
Document | |||
1 | Notice d’utilisation | Copier | 1 |
2 | Certification CE | Copier | 1 |
3 | Liste de colisage/Facture commerciale (certificat d’origine) | Copier | 1 |
4 | Contrôle conforme | Copier | 1 |
PIÈCES EN OPTION
Générateur plasma
- Système d’entraînement servo
- Dispositif de découpe de tubes
- Dispositif de coupe à la flamme
- Dispositif de marquage
- Dispositif de perçage
- Table à eau
Présentation des produits

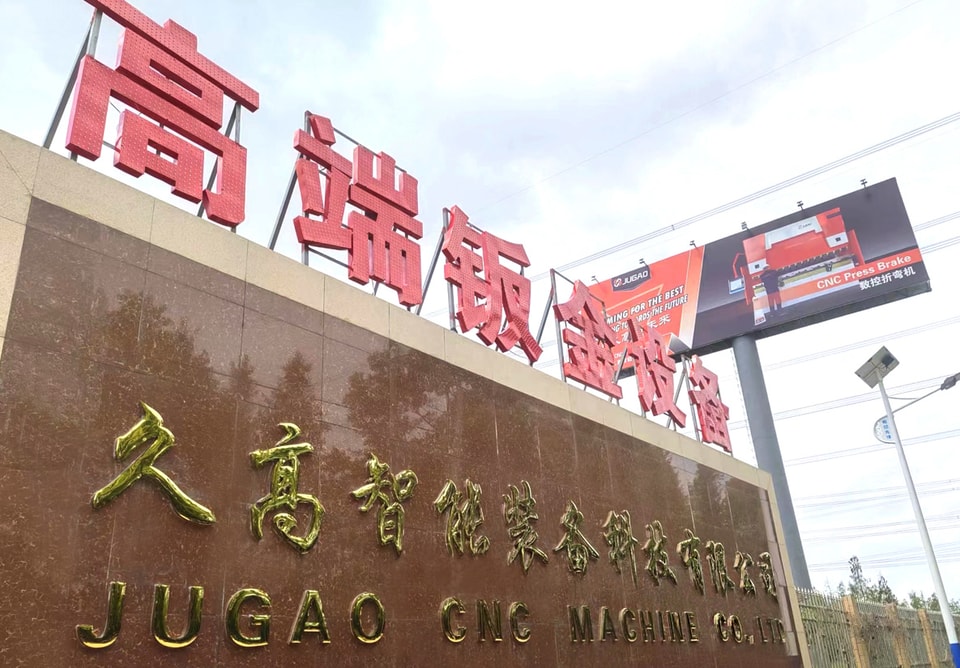

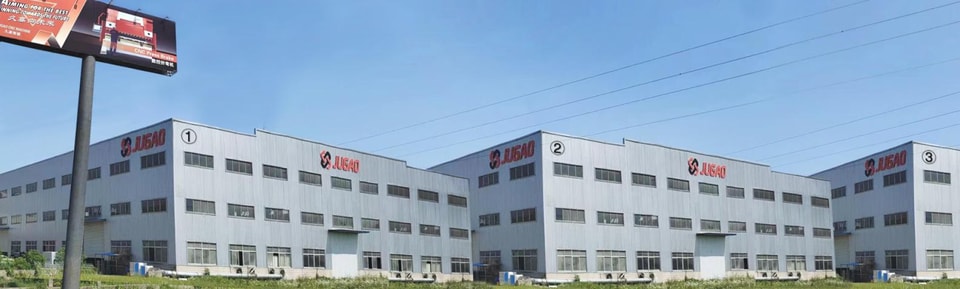

Photos de l’usine
