La gestion efficace des outils est la pierre angulaire des opérations d'usinage CNC optimisées, et maîtriser cela pour le système CYBELEC CybTouch 12 est essentiel pour améliorer la précision et la productivité de l'usinage des métaux. Ce guide partage des stratégies pratiques et actionnables pour gérer les outils sur la plateforme CybTouch 12, adaptées à la fois aux nouveaux utilisateurs se familiarisant avec le système et aux opérateurs chevronnés cherchant à affiner leurs flux de travail. En suivant ces directives, vous débloquerez tout le potentiel des capacités de gestion d'outils du système et minimiserez les erreurs dans vos processus de pliage.

Introduction

Le module de gestion d'outils du CYBELEC CybTouch 12 permet aux utilisateurs de créer et configurer des outils de machine - une étape essentielle pour un calcul et une exécution précis du pliage. Après avoir sélectionné et configuré le poinçon et la matrice appropriés, les opérateurs n'ont qu'à saisir l'angle de pliage souhaité et la longueur de la bride (L). Le système CybTouch 12 calculera alors automatiquement les positions précises des axes X et Y nécessaires pour le pliage, garantissant une précision constante dans chaque opération d'usinage.

Configuration de la poinçonneuse

Instructions de sélection de base

Pour sélectionner une poinçonneuse préconfigurée, naviguez dans la bibliothèque de poinçonneuses du système à l'aide des boutons fléchés de l'interface, puis revenez à la page numérique de pliage pour appliquer la sélection.

Création et modification de la poinçonneuse étape par étape

Si aucune poinçonneuse n'a encore été créée dans le système, le champ de la poinçonneuse affichera '???' comme étiquette par défaut. Pour les bibliothèques de poinçonneuses existantes, le système sélectionnera automatiquement la dernière poinçonneuse utilisée (par exemple, 60_S_i) ; notez que toute modification apportée ne remplacera pas la poinçonneuse d'origine, car les paramètres modifiés sont enregistrés sous un nouveau nom personnalisé. Suivez ces 13 étapes pour créer ou modifier une poinçonneuse :

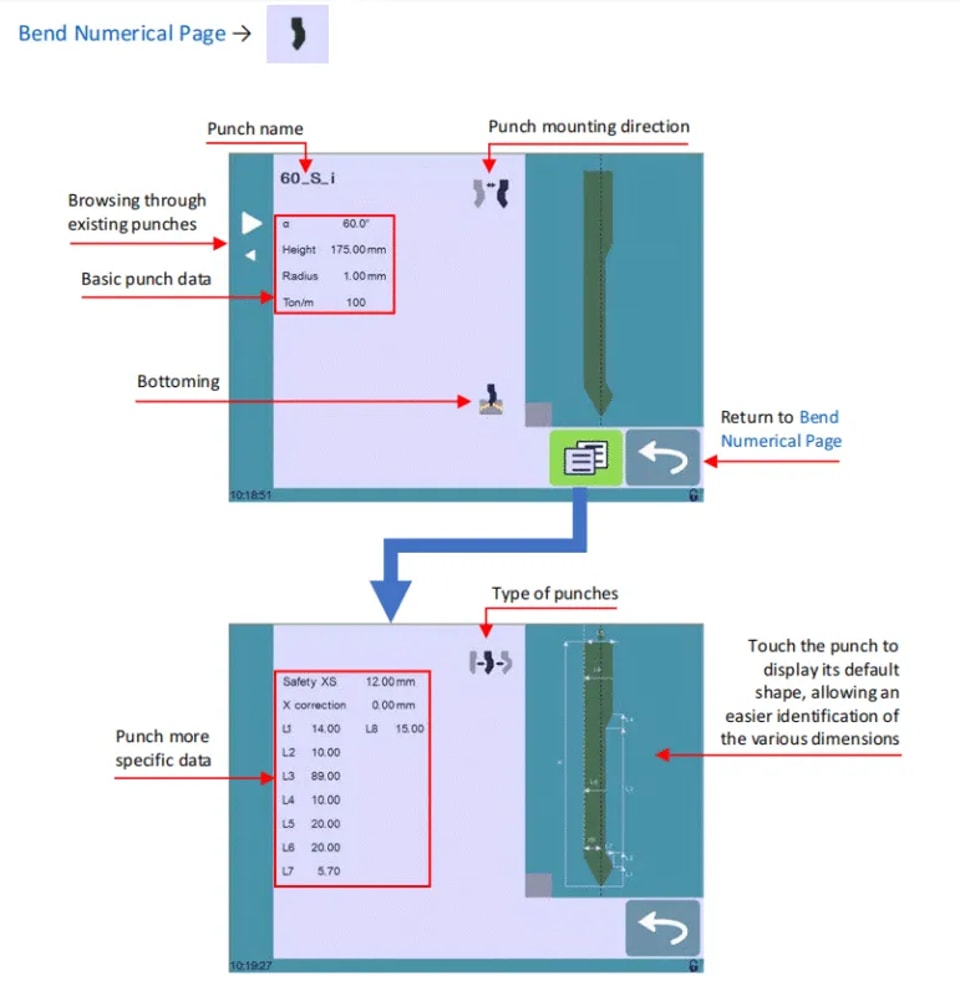

1. Appuyez sur l'icône de poinçon pour ouvrir l'interface de configuration des détails du poinçon.

2. Saisissez les paramètres physiques principaux du nouveau poinçon : angle du poinçon (α), hauteur, rayon et tonnage par mètre (Ton/m).

3. Utilisez le Punch mounting direction pour inverser le poinçon si la configuration d'usinage le nécessite.

4. Sélectionnez l' Bottoming pour marquer le poinçon comme un outil résistant à l'usure pour les opérations de fond.

5. Appuyez sur le Menu pour accéder à la page Plus pour les paramètres avancés.

6. Utilisez le Type of punches pour sélectionner le type structurel du poinçon : droit, normal ou col de cygne.

7. Consultez la représentation graphique de l'outil sur le côté droit de l'écran pour saisir les valeurs dimensionnelles détaillées (L1 à Lx). Appuyer sur le graphique chargera la disposition dimensionnelle par défaut de l'outil, simplifiant l'identification et la saisie de chaque paramètre.

Les normes de dimensions L1 à Lx sont identiques à celles utilisées dans les systèmes PC 1200, DNC 880S et ModEva. Pour une utilisation inter-système de l'outil, exportez les listes de paramètres depuis PC1200 et utilisez-les pour programmer le CybTouch 12—nous recommandons d'attribuer des noms identiques aux mêmes outils sur tous les systèmes pour assurer la cohérence.

8. Saisissez les valeurs critiques de sécurité et de calibrage :

￮ Sécurité XS : La distance de sécurité entre la poinçonneuse et le butoir arrière le long de l'axe X.

￮ Correction X : Valeur de calibrage pour ajuster tout désalignement de la poinçonneuse.

9. Retournez à la page de configuration précédente (un mot de passe d'accès Niveau 2 est requis pour enregistrer toute configuration d'outil dans le système).

10. Appuyez sur le nom de la poinçonneuse actuelle (par exemple, 60_S_i) pour lancer le processus d'enregistrement.

11. Sélectionnez Enregistrer la poinçonneuse pour écraser les paramètres d'outil existants, ou Enregistrer la poinçonneuse sous pour stocker la poinçonneuse modifiée/nouvelle sous un nom unique.

12. Utilisez le clavier alphanumérique du système pour saisir le nouveau nom de la poinçonneuse, en respectant les conventions de dénomination standardisées décrites dans la section suivante.

13. Appuyez sur le bouton retour pour revenir à la page principale du programme ; le poinçon nouvellement enregistré sera présélectionné et prêt à être utilisé immédiatement dans les opérations d'usinage.

Configuration de la matrice

Instructions de sélection de base

La sélection des matrices suit le même processus que la sélection des poinçons : parcourez la bibliothèque de matrices prédéfinies du système via les boutons fléchés, puis revenez à la page numérique de pliage pour confirmer la sélection.

Création et modification de la matrice étape par étape

Si aucune matrice n'est configurée dans le système, le champ de la matrice affichera '???' ; pour les bibliothèques de matrices existantes, le système chargera la dernière matrice utilisée (par exemple, 30_12). Les modifications apportées à une matrice existante n'affecteront pas les paramètres d'origine, car toutes les modifications sont enregistrées sous un nouveau nom. Suivez les 12 étapes suivantes pour créer ou modifier une matrice :

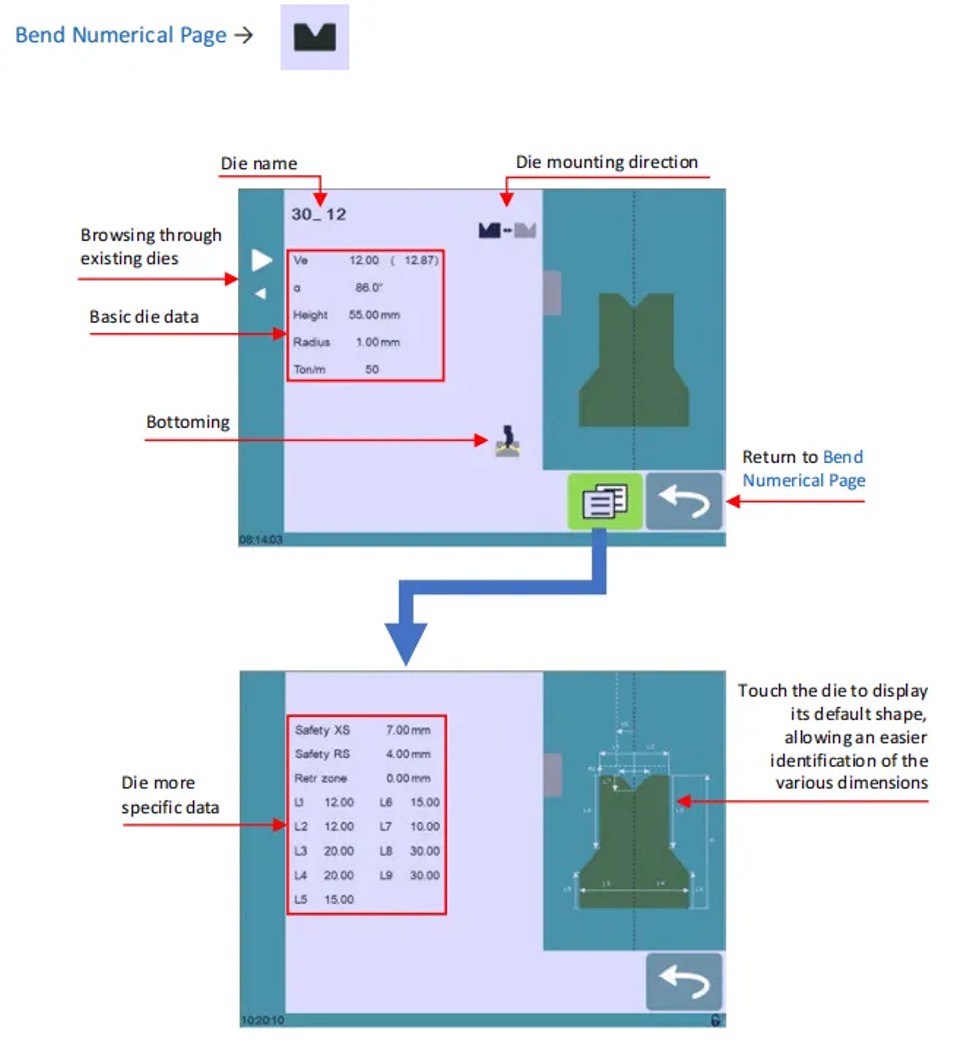

1. Appuyez sur l'icône de la matrice pour ouvrir l'interface de configuration détaillée de la matrice.

2. Saisissez les paramètres physiques principaux de la nouvelle matrice : largeur de la matrice (Ve), angle (α), hauteur, rayon et tonnage par mètre (Ton/m).

3. Utilisez le Direction de montage de la matrice bouton pour inverser la matrice si nécessaire pour la configuration de l'usinage.

4. Sélectionnez l' Bottoming icône pour classer la matrice comme un outil résistant à l'usure pour les processus de fond.

5. Appuyez sur le MENU bouton pour ouvrir la page Plus pour les paramètres dimensionnels et de sécurité avancés.

6. Référez-vous à la représentation graphique de la matrice à droite de l'écran pour saisir les dimensions détaillées (L1 à Lx). Appuyer sur le graphique affichera la disposition dimensionnelle par défaut de la matrice, facilitant la saisie de valeurs précises.

Comme pour les poinçons, les dimensions L1 à Lx pour les matrices correspondent aux normes des systèmes PC 1200, DNC 880S et ModEva. Pour la compatibilité des outils entre systèmes, exportez les paramètres de matrice depuis PC1200 et utilisez-les pour la programmation CybTouch 12, et utilisez les mêmes noms pour les matrices identiques entre systèmes.

7. Saisissez les valeurs avancées de sécurité et opérationnelles :

￮ Sécurité XS : distance de sécurité entre la matrice et la butée arrière le long de l'axe X.

￮ Sécurité RS : distance de sécurité entre la matrice et la butée arrière le long de l'axe R.

￮ Zone de retrait : la zone de retrait prédéfinie pour la matrice pendant l'opération.

8. Retournez à la page de configuration précédente (un mot de passe de niveau 2 est obligatoire pour enregistrer les configurations de matrice).

9. Appuyez sur le nom actuel de la matrice (par exemple, 30_12) pour démarrer le processus d'enregistrement.

10. Choisissez Enregistrer la matrice pour écraser les paramètres d'origine de la matrice, ou Enregistrer la matrice sous pour stocker la matrice nouvelle/modifiée sous un nom personnalisé.

11. Utilisez le pavé numérique alphanumérique pour saisir le nouveau nom de la matrice, en respectant les règles de dénomination standardisées du système.

12. Appuyez sur le bouton retour pour revenir à la page principale du programme ; la matrice nouvellement enregistrée sera présélectionnée et prête à être utilisée immédiatement.

Conventions de dénomination normalisées des outils

L'implémentation d'une convention de dénomination cohérente pour les poinçons et les matrices est cruciale pour une gestion efficace des outils sur le CYBELEC CybTouch 12. Un système de dénomination clair et uniforme permet une identification rapide et précise de chaque outil dans la bibliothèque, et les équipes peuvent établir des règles personnalisées supplémentaires basées sur leurs besoins de production spécifiques pour améliorer davantage l'efficacité organisationnelle et réduire les erreurs de sélection d'outils.

Règles de dénomination des poinçonneuses

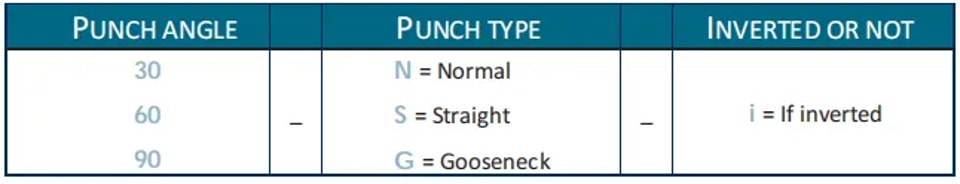

Les noms de poinçons doivent être structurés en trois parties séquentielles : angle du poinçon → type de poinçon → statut d'inversion .

Abréviations des types de poinçon :

• N = Normal

• S = Droit

• G = Col de cygne

Abréviation d'inversion :

• i = Inversé (omettre si le poinçon est dans la position non inversée par défaut)

Exemples : 90_N_i, 60_G, 30_S

Règles de dénomination des matrices

La dénomination des matrices suit un format structuré similaire à celui des poinçons, avec trois composants principaux : largeur de la matrice (dimension Ve) → angle de la matrice → statut d'inversion . Utilisez la même abréviation d'inversion (i = inversé) pour les matrices, et omettez l'abréviation si la matrice est dans la position de montage par défaut.

Exemples : 12_86_i, 16_86, 20_30

Fonctionnement et sécurité de la butée arrière

La fonction de cycle des butées arrière est une fonctionnalité essentielle pour une gestion sûre et efficace des outils sur la CYBELEC CybTouch 12, conçue spécifiquement pour les réglages des butées arrière. Cette fonction déplace les butées arrière complètement vers l'avant, permettant aux opérateurs d'effectuer les calibrages et ajustements nécessaires sans placer leurs mains ou bras entre les outils de la machine, éliminant ainsi un risque majeur de sécurité dans le processus d'usinage.

Note importante : La visibilité et la disponibilité de la fonction de cycle des butées arrière dépendent de la configuration actuelle de la machine et de son état d'indexation, et elle peut ne pas être accessible dans tous les modes opérationnels.

Procédure étape par étape du cycle des butées arrière

1. Vérifiez que la machine est correctement indexée ; le bouton de cycle des butées arrière sera grisé et indisponible si l'indexation est incomplète.

2. Appuyez et maintenez le bouton de cycle des butées arrière pendant plus de 2 secondes pour activer la fonction.

3. Les butées arrière se déplaceront vers leur position avant complète, entre le poinçon et la matrice. Si la poutre de la machine n'est pas au point mort haut (PMH), elle se déplacera d'abord complètement vers le haut avant que les butées arrière n'entament leur mouvement.

4. Après avoir terminé tous les ajustements des butées arrière, appuyez à nouveau sur le bouton de cycle pour désactiver la fonction, puis appuyez sur le bouton DÉMARRER pour reprendre le fonctionnement normal de la machine.

Foire aux questions (FAQ)

Comment optimiser les performances de gestion des outils CYBELEC CybTouch 12 ?

Pour des performances optimales du module de gestion des outils de la CybTouch 12, assurez-vous que chaque outil de la bibliothèque est correctement identifié et entièrement paramétré avec des données physiques et opérationnelles à jour. Effectuez des vérifications régulières de l'exactitude des données d'outils et confirmez la compatibilité entre les réglages des outils et la configuration globale de la machine, ce qui garantit une intégration transparente entre les outils et les opérations d'usinage et minimise les temps d'arrêt.

Que faire lorsque le système ne reconnaît pas un outil ?

Si la CYBELEC CybTouch 12 ne détecte pas un poinçon ou une matrice, vérifiez d'abord que l'outil est correctement inséré et mécaniquement aligné dans la machine. Ensuite, recoupez les paramètres de l'outil dans l'interface de gestion des outils du système et réentrez ou corrigez toute donnée inexacte si nécessaire. Enfin, confirmez que le logiciel système est mis à jour vers la dernière version pour résoudre tout problème potentiel de compatibilité logiciel-outil.

Les paramètres des outils peuvent-ils être personnalisés dans le système ?

Oui, une personnalisation complète des réglages d'outils est disponible sur la CYBELEC CybTouch 12. Accédez à l'interface de gestion des outils pour ajuster tous les paramètres pertinents, y compris les dimensions physiques du poinçon/de la matrice, le type de matériau de la pièce et les valeurs de compensation, afin de correspondre aux exigences spécifiques de vos opérations d'usinage. Assurez-vous toujours que tous les réglages personnalisés sont correctement enregistrés dans le système pour garantir des résultats cohérents dans les cycles de production.

Conclusion

Maîtriser les capacités de gestion d'outils du CYBELEC CybTouch 12' nécessite une compréhension claire des fonctionnalités de base du système, une bibliothèque d'outils bien organisée et une maintenance et des mises à jour régulières de toutes les configurations d'outils. En mettant en œuvre les directives étape par étape, les conventions de dénomination et les protocoles de sécurité décrits dans ce guide, vous pouvez optimiser votre flux de travail d'usinage CNC, réduire considérablement les erreurs opérationnelles et améliorer à la fois la précision et l'efficacité de vos processus de travail des métaux.

Pour un support personnalisé afin de maximiser le potentiel de votre machine ou de résoudre des défis spécifiques de gestion des outils, contactez notre équipe de support technique. De plus, explorez notre bibliothèque de documents techniques connexes pour approfondir votre expertise et libérer toute la puissance du système de gestion des outils CYBELEC CybTouch 12.
