L'installation correcte du contrôleur CNC DELEM DA-66T est essentielle pour garantir les performances et la précision à long terme de votre plieuse. Si vous préparez l'installation de ce système de contrôle avancé, il est crucial de suivre un processus structuré et précis. Ce guide fournit une présentation claire et étape par étape pour vous aider à réaliser l'installation en douceur et éviter les pièges courants de configuration.

Le manuel d'installation du DELEM DA-66T est conçu pour être clair, offrant des instructions simples adaptées pour soutenir une intégration réussie avec votre plieuse. En respectant ces directives, vous pouvez vous assurer que votre système est configuré correctement dès le départ, permettant un fonctionnement fiable et précis dès le premier jour.

Passons en revue les étapes essentielles du processus d'installation pour vous aider à mettre en service votre DELEM DA-66T de manière efficace et précise.

Préface

Ce document fournit les informations techniques nécessaires à l'installation correcte d'un système de contrôle DA-Touch sur une plieuse. Il est destiné à être utilisé par du personnel de service qualifié autorisé à effectuer l'installation et la configuration de la machine.

Garantie limitée

● L'équipement est fourni par Delem sans dispositifs de sécurité. Le fabricant de la machine doit assurer un environnement sûr.

● Cet équipement doit être installé et utilisé conformément aux spécifications de Delem. La garantie sur l'équipement est invalidée en cas d'installation et/ou d'utilisation incorrecte de cet équipement.

● Les conditions générales de livraison de Delem s'appliquent à ce produit. Ces conditions sont disponibles auprès de Delem sur demande.

● Ce manuel ne vous confère aucun droit. Delem se réserve le droit de modifier ce manuel sans préavis.

● Tous droits réservés. Le droit d'auteur est détenu par Delem. Aucune partie de cette publication ne peut être copiée ou reproduite sans l'autorisation écrite de Delem BV.

Partie I – Description du matériel

Cette section contient les spécifications matérielles d'un contrôle Delem de la série DA-Touch.

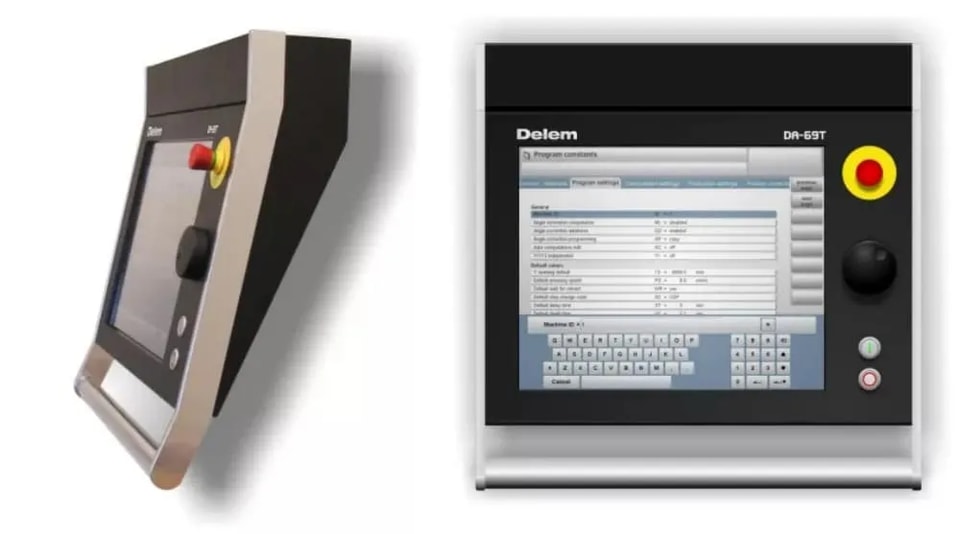

⒈Introduction

Ce manuel contient les informations nécessaires à l'installation d'un contrôle DA-Touch. Un tel contrôle est le cœur d'un système de commande de plieuse avec lequel une machine plieuse synchronisée est contrôlée.

Un contrôle DA-Touch combine différentes tâches en une seule unité :

– programmation des produits et des outils ;

– contrôle des axes pendant le pliage ;

– ajustement des paramètres de la machine.

La programmation des produits et le fonctionnement du contrôle sont décrits dans le manuel utilisateur [4,5] du modèle de contrôle pertinent. Le contrôle de la plieuse et les entrées/sorties du système entre le contrôle et la machine sont réalisés avec

l'aide des modules DM. Ceci est expliqué au chapitre 2 de cette section.

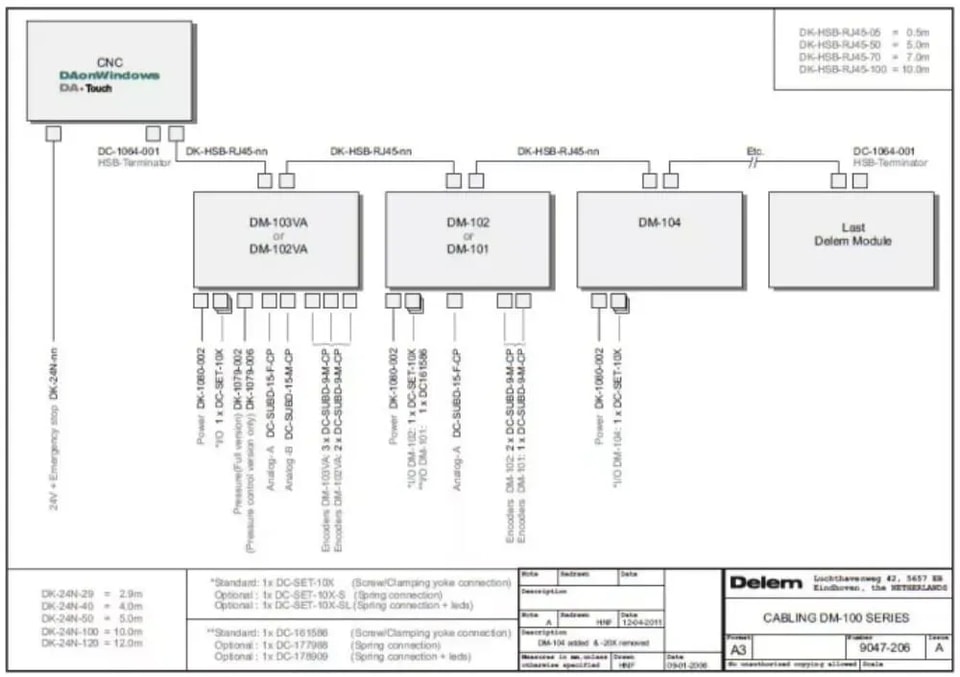

⒉Système E/S

Le système E/S entre la commande DA-Touch et la machine est réalisé par les modules DM. Ces modules sont connectés à la commande DA-Touch au moyen du bus haute vitesse (HSB). La signification de tous les signaux E/S est décrite dans le paramètre machine

manuel des commandes Delem.

Le nombre maximal autorisé de modules pour le HSB est de 8. La longueur totale du câble HSB sur le bus ne doit pas dépasser 30 mètres. Si davantage de modules sont requis sur le système, un deuxième lien HSB optionnel peut être activé via une option logicielle.

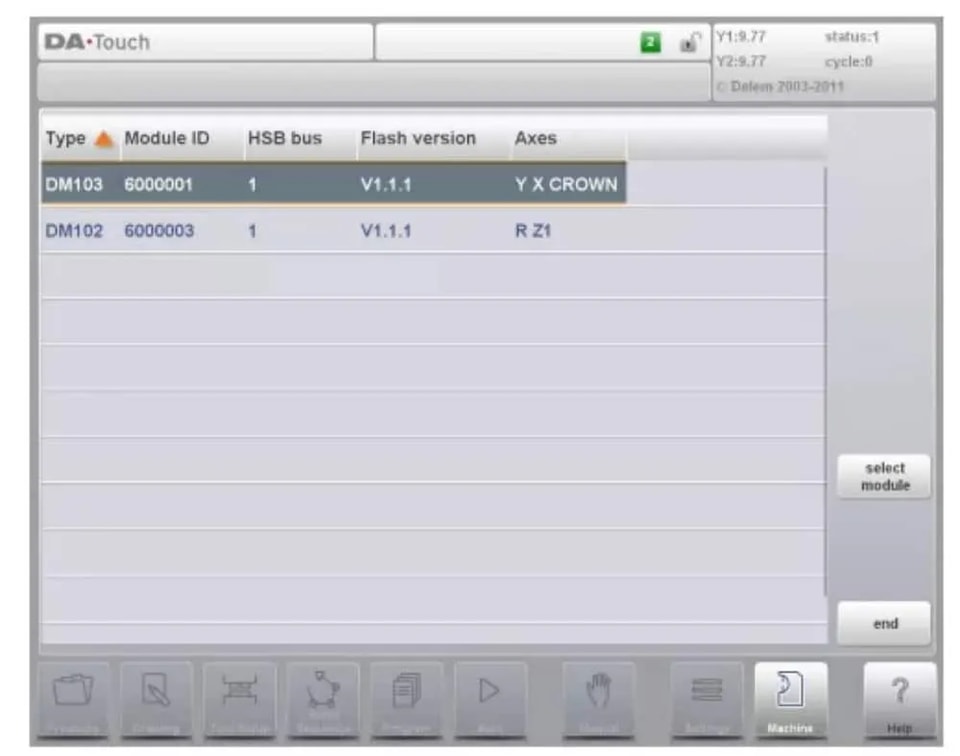

Avant qu'un module puisse être utilisé pour contrôler un axe, il doit être connecté à la commande et être reconnu comme un module DM valide. La procédure pour installer les modules DM dans le système et attribuer des axes à ces modules est décrite dans le manuel de paramètres machine des commandes Delem [1].

Les spécifications de tous les modules DM se trouvent dans le manuel Delem modusys [2].

⒊ Spécifications

3.1 Dimensions physiques

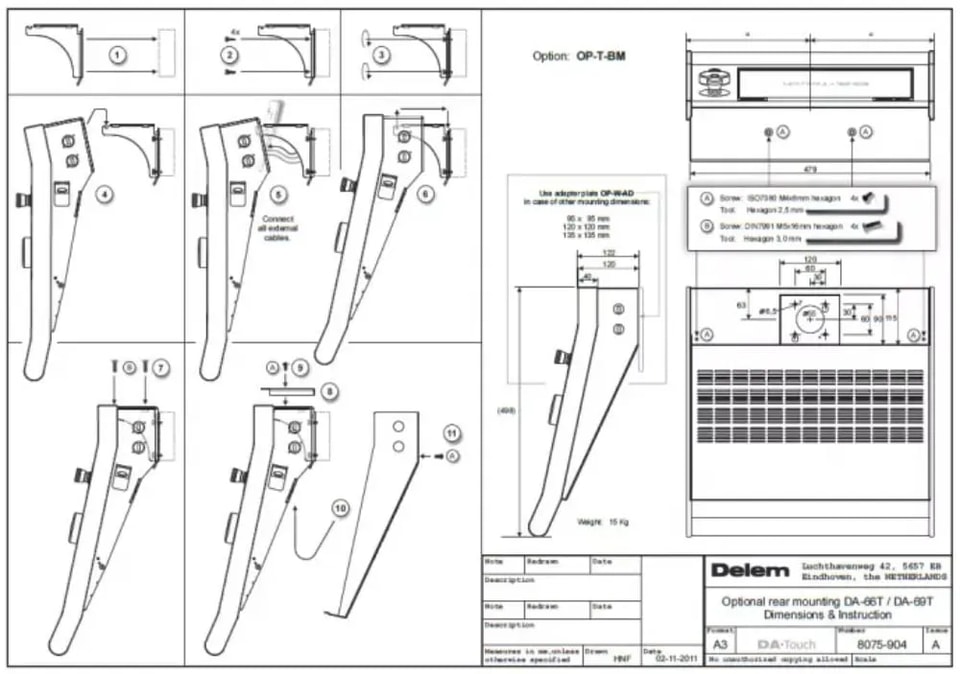

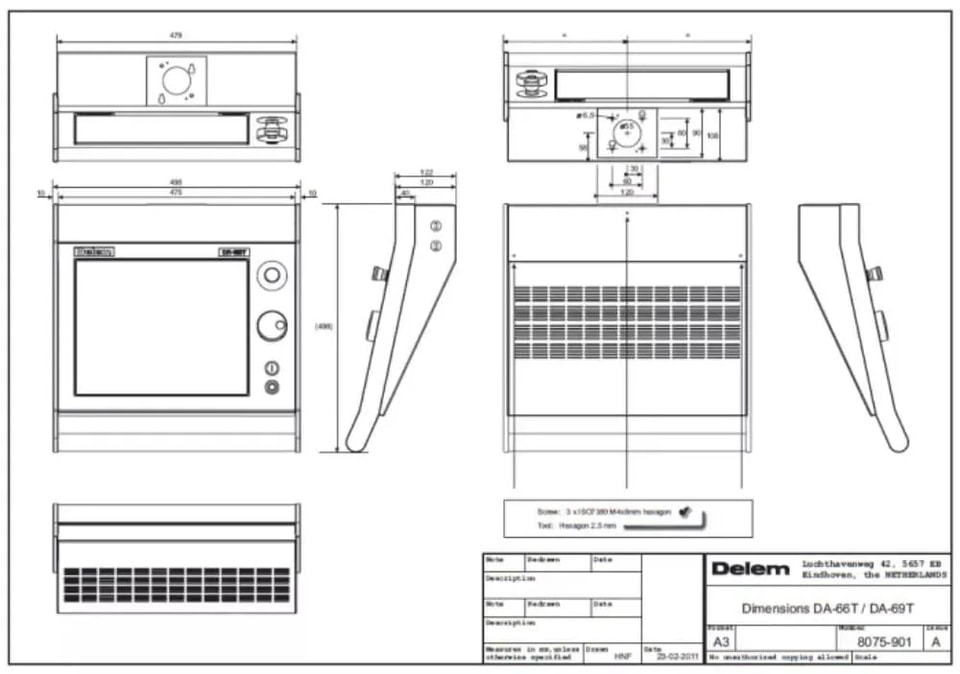

Pour les dimensions de la commande DA-Touch, voir les dessins inclus à la fin de cette section.

Les valeurs de spécification d'environnement suivantes sont valables pour chaque commande DA-Touch :

Température ambiante	0 – 50°C Avertissement : Évitez une exposition prolongée de la commande à la lumière directe du soleil. Sinon, la température à l'intérieur de la commande dépassera les niveaux de tolérance. Le fonctionnement de la commande doit être effectué à l'intérieur.
Température de stockage	min. -10°C max. 70°C
Humidité relative	max. 90 % sans condensation
CEM	conçu et construit pour répondre aux normes suivantes : • EN50081-2 • EN61000-6-2
Boîtier	Conçu et construit pour répondre aux exigences de la norme IP54.

3.2 Spécifications techniques

Alimentation électrique	18 – 28 VDC 75W
Affichage	LCD/TFT 1280 x 1024 Tolérance aux défauts : – total de 15 pixels défectueux – max. 4 pixels défectueux dans un rayon de 10 mm – max. 10 pixels non blancs sur écran blanc – max. 10 pixels non noirs sur écran noir
Interfaces	2 x HSB 2 x RS-232 2 x USB 1 x 10/100 baseT
lecteur(s) de disque	Carte CompactFlash, 1 Go (DA-66T) ou 2 Go (DA-69T)
bouton d'arrêt d'urgence	Tension d'isolement nominale : 250 V AC/DC Tension de crête nominale Uimp : 2,5 kV Courant de fonctionnement nominal Ie : • AC 15 B300 3A / 120V, 1,5A / 240V ; Ithe : 5A • DC 13 Q 300 0,55A / 120V, 0,27A / 240V ; Ithe : 2,5A Degré de pollution : 3 Course d'ouverture positive : > 3 mm Vitesse d'actionnement : 5 … 1000 mm/s Classe de protection : II

⒋ Pièces de rechange

4.1 Introduction

Le tableau de la page suivante donne un aperçu des pièces de rechange disponibles pour les commandes DA-Touch. Le chapitre suivant contient une vue éclatée d'une commande DA-Touch, dans laquelle les mêmes numéros de pièces de rechange sont utilisés.

Remarque :

Lors de la commande de pièces de rechange, mentionnez toujours le type de commande, le numéro de modèle et le numéro de série de la commande pour laquelle les pièces de rechange sont destinées.

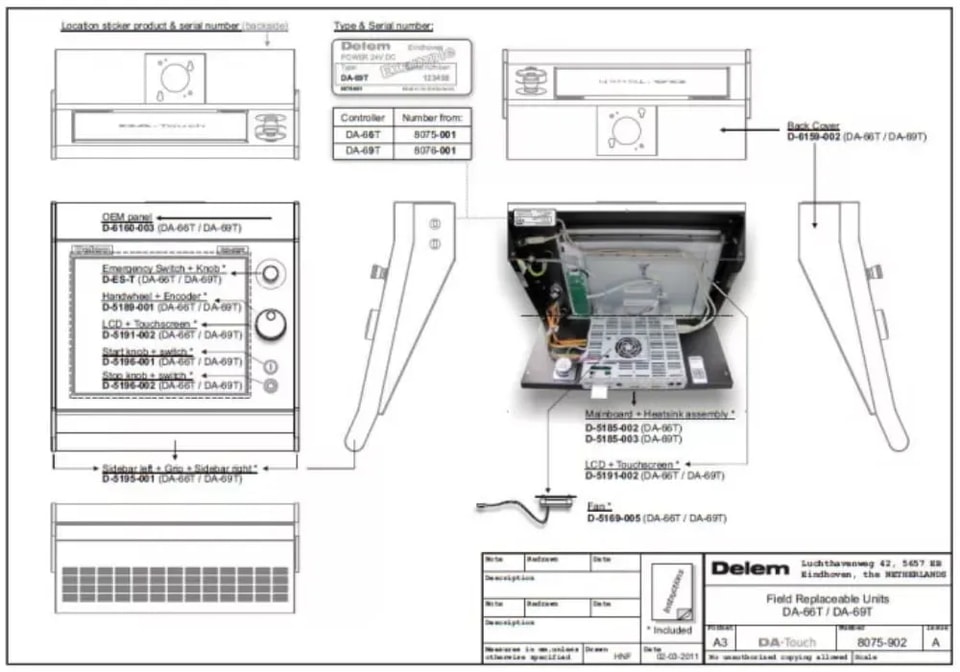

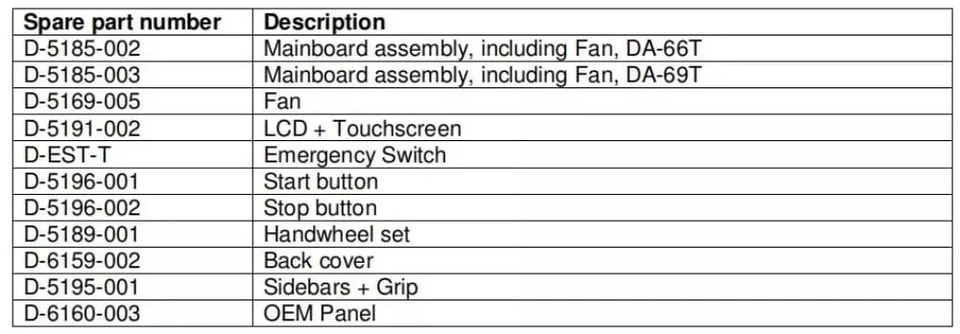

4.2 Aperçu des pièces de rechange

⒌ Schémas

5.1 Informations sur le DA-Touch

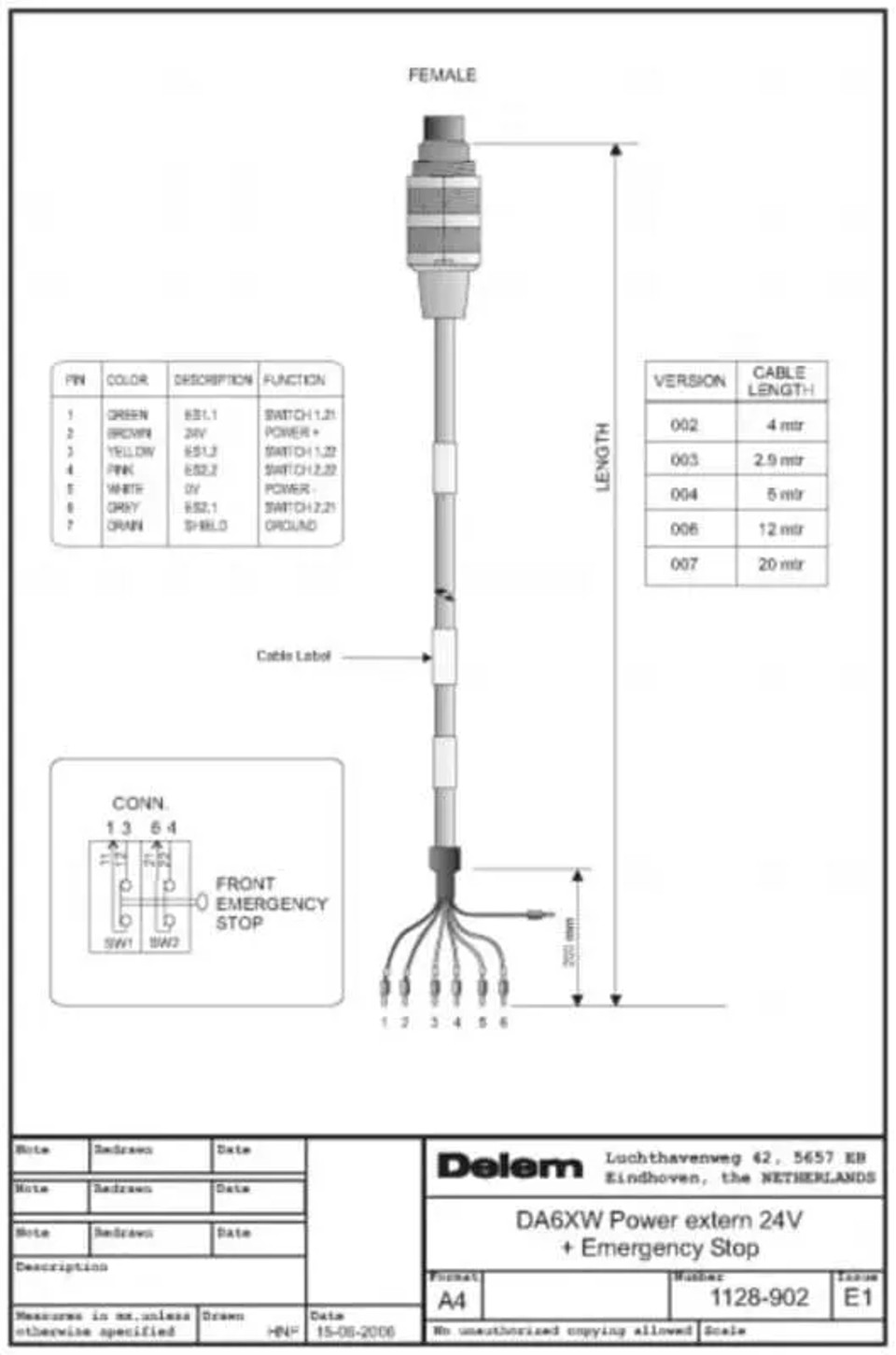

5.2 Divers

Partie II – Réglages de la machine

Cette section décrira les réglages nécessaires d'une commande DA-Touch concernant les paramètres de la machine.

De nombreux réglages de la machine peuvent être modifiés via l'environnement Windows. Les opérations Windows doivent être effectuées par une personne autorisée, qui sait comment utiliser Windows.

⒈ Les paramètres de la machine

Le réglage des paramètres de la machine et des paramètres d'axe se fait dans l'application Delem. Cette procédure est décrite en détail dans le manuel des paramètres machine Delem [1].

Remarque :

L'installation des options ne se fait pas dans le menu des paramètres machine Delem. Voir le chapitre 3 pour plus d'informations sur l'installation des options.

Remarque :

La procédure de mise à jour logicielle ne se fait pas dans le menu des paramètres machine Delem. Voir le chapitre 2 de cette partie pour plus d'informations sur la procédure de mise à jour.

⒉ Tâches Windows

2.1 Introduction à Windows

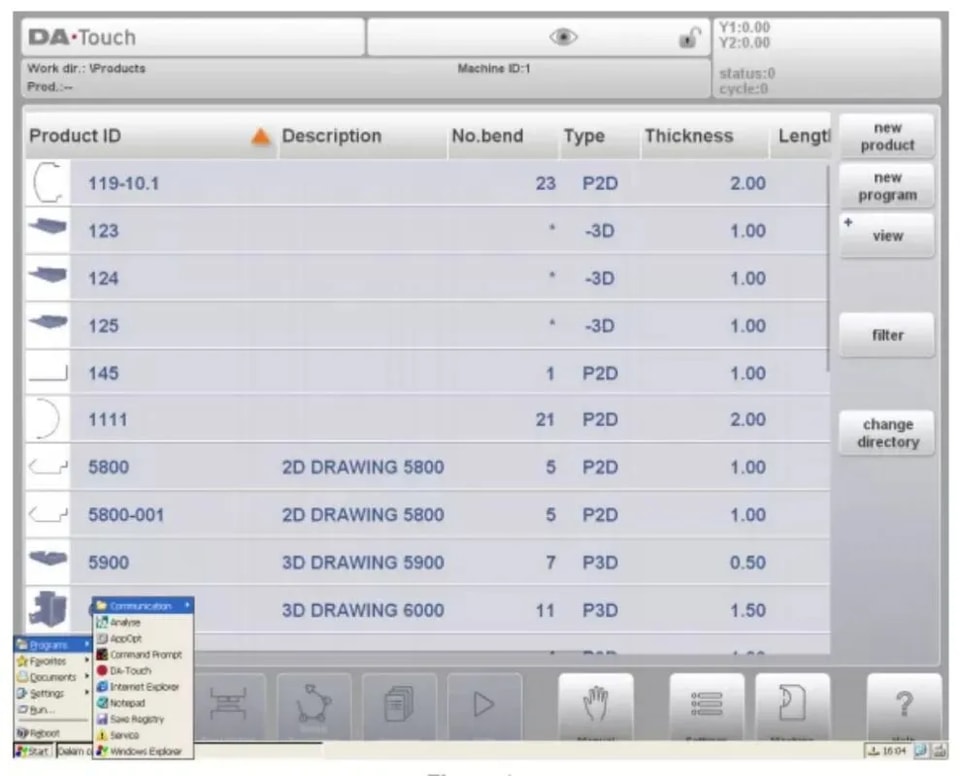

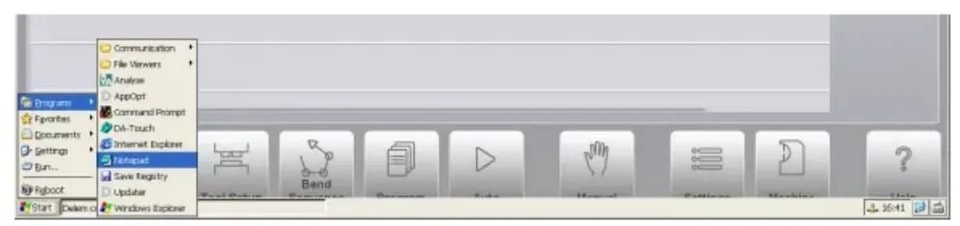

Pour accéder aux fonctions Windows dans une commande DA-Touch, un clavier et une souris doivent être connectés à un port USB. Pour ouvrir le menu Démarrer de Windows, appuyez sur la touche Windows du clavier USB.

Pour basculer vers Windows sans ouvrir d'application, cliquez sur le symbole crayon dans le coin inférieur droit de l'écran. L'application de commande Delem passe en arrière-plan mais reste active.

Pour activer une application spécifique, cliquez sur le bouton Démarrer dans le coin inférieur gauche de l'écran. Choisissez une application dans la liste. Pour de nombreuses tâches de la machine, cette procédure sera nécessaire, assurez-vous donc de vous familiariser avec cette routine.

La commande 'Redémarrage' juste au-dessus du bouton Démarrer sert à redémarrer la commande. Il sera indiqué dans ce manuel quand cela est nécessaire.

2.2 Connexion

Pour plusieurs opérations et fonctions dans l'environnement Windows, il est nécessaire de se connecter d'abord avec le niveau d'accès correct. Si vous n'êtes pas connecté avec le niveau approprié, la fonction ne sera pas exécutée ou un message d'erreur apparaîtra.

Le niveau d'accès actuel sera indiqué près du symbole de cadenas

• Après un redémarrage de la commande, le niveau d'accès reste actif.

• Le niveau d'accès est réinitialisé lorsque la commande est éteinte.

• Les codes d'accès mentionnés sont les mêmes que ceux pour accéder au menu des paramètres machine.

2.3 Structure de répertoire

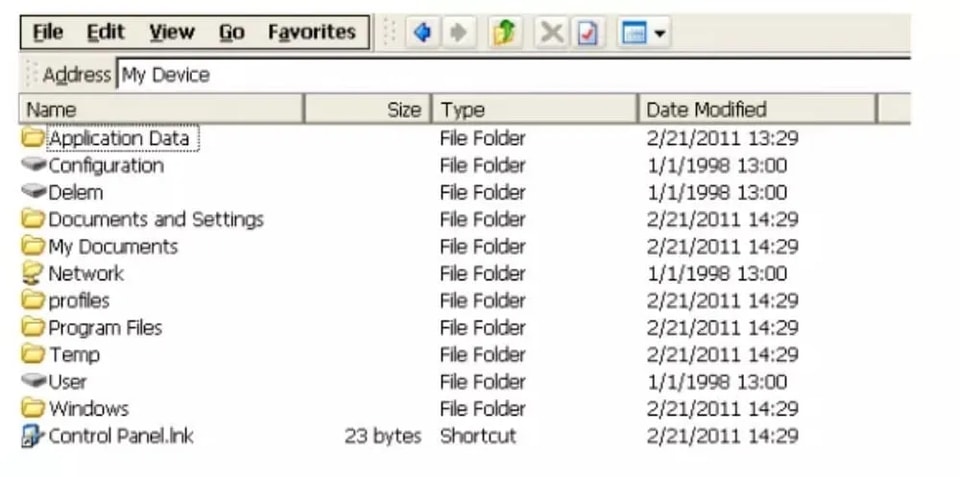

Les données sur le contrôleur ont été organisées en lecteurs et répertoires, comme sur un ordinateur. Dans l'interface graphique de Windows, le terme 'Dossier' est également utilisé pour un répertoire.

La plupart des répertoires sur le bureau Windows sont des répertoires volatils, ce qui signifie qu'ils sont perdus lorsque le contrôleur est éteint et sont recréés lorsque le contrôleur est démarré. Les lecteurs suivants sont permanents, car ils font référence à la carte CompactFlash du contrôleur :

Delem

Configuration

Utilisateur

Cette carte CompactFlash est le dispositif de stockage interne du contrôleur. Toutes les données qui doivent être sauvegardées pour une utilisation ultérieure doivent être stockées dans l'un des lecteurs situés sur la CompactFlash.

2.4 Fichiers importants

De nombreux paramètres de contrôle sont stockés dans des fichiers, qui se trouvent sur le disque dur du contrôleur. C'est le cas pour l'application Delem ainsi que pour la plateforme Windows. Chaque fois que le contrôleur est (re)démarré, le logiciel recherche ces fichiers et récupère les derniers paramètres enregistrés.

Si pour une raison quelconque les paramètres sont mélangés, il est possible de supprimer ces fichiers. Au prochain démarrage, le contrôleur adoptera ses paramètres par défaut. Cela ne doit être fait qu'en dernier recours, si le contrôleur ne fonctionne plus correctement.

Si les paramètres sont corrects et que vous ne souhaitez pas que des personnes non autorisées les modifient, il est possible de définir ces fichiers comme fichiers en lecture seule. De cette façon, les paramètres ne peuvent pas être modifiés. Pour définir le fichier en lecture seule, procédez comme suit :

• ouvrez l'Explorateur Windows

• naviguez vers l'emplacement (répertoire) correct pour trouver le fichier

• cliquez sur le fichier souhaité

• ouvrez le menu Fichier et sélectionnez 'Propriétés'

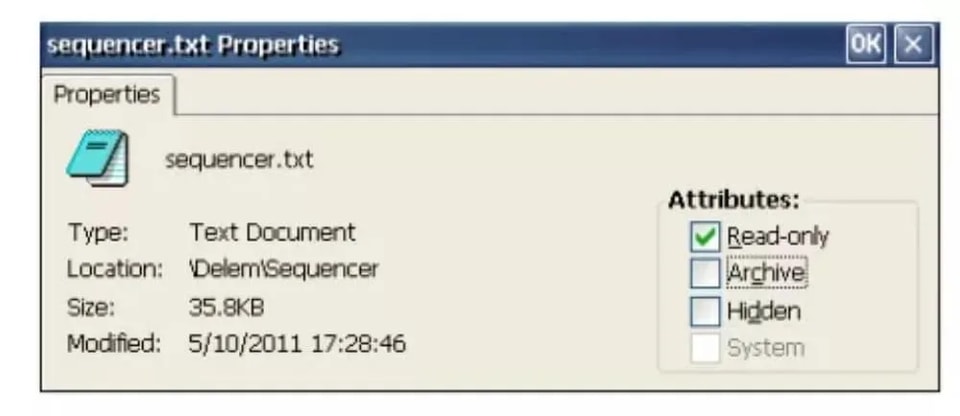

Une fenêtre comme celle illustrée ci-dessous devrait apparaître :

Dans la section 'Attributs' de la fenêtre, cochez le paramètre 'Lecture seule' et cliquez sur 'OK' pour enregistrer le paramètre. Le fichier ne peut plus être modifié.

Dans l'exemple ci-dessus, les propriétés du fichier séquenceur sont affichées. Cela signifie que les modifications apportées au fichier séquenceur seront ignorées.

Une autre possibilité est de marquer les fichiers comme 'Cachés'. Un fichier caché n'est pas affiché dans l'Explorateur Windows et est ainsi protégé contre les actions non autorisées des utilisateurs. Un fichier caché ne peut pas non plus être ouvert depuis les applications Windows, comme Wordpad. L'application Delem peut toujours ouvrir un fichier de paramètres nécessaire, même s'il est caché.

Si une personne autorisée souhaite accéder aux fichiers cachés, l'Explorateur Windows a le paramètre pour afficher tous les fichiers. Depuis l'Explorateur, ouvrez le menu Affichage et sélectionnez 'Options...'. La fenêtre suivante apparaît :

Ne pas afficher les fichiers et dossiers cachés

L'Explorateur de fichiers n'affichera pas les fichiers qui ont été marqués comme cachés.

Masquer les fichiers protégés du système d'exploitation

L'Explorateur n'affichera pas les fichiers utilisés par le système d'exploitation Windows.

Masquer les extensions de fichiers

L'Explorateur n'affichera pas l'extension à trois chiffres dans les noms de fichiers.

Sur les pages suivantes, une liste de fichiers est donnée qui contient des paramètres pour le système d'exploitation Windows

et pour l'application de contrôle Delem.

2.5 Registre Windows

Dans le système d'exploitation Windows, plusieurs paramètres de contrôle peuvent être ajustés, comme la sensibilité de la souris, etc. Normalement, ces paramètres Windows sont réinitialisés aux valeurs d'usine lorsque le contrôle est redémarré ou éteint.

Si vous souhaitez conserver ces paramètres de manière permanente, il est possible de les sauvegarder via l'utilitaire 'SaveRegistry.exe'. Cet utilitaire peut être lancé depuis le menu Démarrer de Windows, Programmes->Sauvegarder le registre. Tous les paramètres actuels de Windows sont stockés et seront récupérés au prochain démarrage.

Les paramètres sont stockés dans le fichier 'user.reg', qui se trouve dans le répertoire '\User\Delem\Boot'. Lorsque l'option 'Enregistrer le registre' est exécutée avec un niveau d'accès de 1 ou supérieur, les paramètres seront stockés dans 'config.reg' dans le répertoire '\Configuration\Delem\Boot'. Au démarrage, les deux fichiers de registre sont vérifiés et les paramètres des deux fichiers seront utilisés (fusionnés).

Si pour une raison quelconque les paramètres ne sont plus acceptables, supprimez ce fichier. Au prochain démarrage, les paramètres d'usine seront restaurés.

L'effacement du registre peut également être effectué via la procédure de sauvetage. Voir la section 2.10 sur la procédure de sauvetage.

Remarque :

Tous les paramètres de l'Internet Explorer ne sont pas sauvegardés dans le registre. La page de démarrage de l'Explorateur est sauvegardée dans le registre. Cependant, les adresses de sites web favoris sont sauvegardées dans le répertoire \Windows\Favorites. Ce répertoire est perdu après l'arrêt. Pour sauvegarder ces paramètres

vous devez copier les fichiers de ce répertoire sur le disque dur de contrôle. Après le démarrage, ces fichiers peuvent être recopiés dans le répertoire 'Favorites'.

Les fichiers peuvent être copiés automatiquement après le démarrage en modifiant le fichier 'autoexec.bat'. Voir la section 2.9 à propos de ce fichier.

2.6 Le programme Bloc-notes

Le programme Bloc-notes peut être utilisé pour éditer des fichiers texte simples sur le contrôle. Le programme peut être activé via le menu Démarrer de Windows :

Une autre méthode possible est d'ouvrir un fichier approprié en double-cliquant dessus avec la souris. Un fichier est approprié s'il a une icône de bloc-notes.

2.7 Mise en réseau

2.7.1 Configuration

Avec la fonctionnalité réseau, l'application Delem est capable de copier ou de récupérer des fichiers vers ou depuis un réseau. Les emplacements réseau disponibles pour l'application Delem doivent être configurés sur la plateforme Windows.

La procédure pour proposer un réseau prend environ quatre étapes :

1. établir le réseau pour la plateforme Windows

2. définir les chemins réseau pour Windows

3. vérifier la disponibilité du réseau sur le contrôleur

4. enregistrer les paramètres (registre)

La première étape doit être organisée par l'administrateur réseau. Cela implique toutes les tâches courantes comme connecter le contrôleur à un réseau, sélectionner le protocole réseau correct pour Windows et proposer un lecteur partagé.

La deuxième étape doit être effectuée sur le contrôleur. Utilisez le menu Démarrer de Windows pour activer une invite de commande. Tapez la commande suivante :

2.7.2 Supprimer un mappage réseau

Pour supprimer un mappage réseau existant, effectuez les étapes suivantes :

Activez l'invite de commande et tapez la commande suivante :

net use /d

2.7.3 Structure du répertoire réseau

Lorsqu'une connexion réseau a été établie, il est possible de stocker ou de récupérer des données depuis un réseau.

2.8 Modification de l'autoexec.bat

Le fichier 'autoexec.bat' est un fichier standard du système Windows. Toute commande pouvant être exécutée depuis l'invite de commande peut également être placée dans ce 'fichier batch'. Chaque fois que le contrôleur est démarré ou redémarré, le système recherche d'abord le fichier batch spécial 'autoexec.bat'. Toute

commande qui y est écrite sera exécutée automatiquement par le système.

Les tâches courantes pour un tel fichier peuvent être de se connecter à un réseau et de copier des fichiers vers ou depuis le réseau. Dans le fichier standard, une tâche a été implémentée : activer l'application Delem. D'autres tâches peuvent être ajoutées si nécessaire.

Pour modifier ce fichier batch, la commande est équipée de l'application Notepad. Ce programme peut être démarré depuis le menu Démarrer de Windows. Vous pouvez également sélectionner le fichier, ouvrir le menu Fichier et sélectionner Modifier.

⒊Paramètres de commande DA

3.1 Introduction

Dans ce chapitre, certaines fonctions sont discutées avec lesquelles la fonctionnalité de l'application DA est modifiée.

3.2 Ajouter une table KO

Une table KO est un fichier contenant le réglage initial des paramètres de commande de l'axe Y pour un type spécifique d'hydraulique. Un ensemble par défaut de tables KO est toujours inclus dans le logiciel. Dans le cas où une table KO est nécessaire qui n'est pas encore incluse, elle peut être ajoutée manuellement.

Il suffit de copier le fichier (KO-7xxx.bin) dans le dossier suivant :

\Configuration\Delem\Machine

La table KO active peut être sélectionnée dans le menu des paramètres de la machine (Paramètres généraux).

Remarque :

Pour pouvoir écrire, supprimer ou modifier des fichiers sur le lecteur \Configuration, vous devez vous connecter avec un niveau 1 ou supérieur.

3.3 Installation d'option

3.3.1 Demande d'option sur la commande

Il est possible d'installer des options logicielles sur la commande. Les options peuvent être demandées chez Delem. Les options pour une commande DA-Touch peuvent être achetées à tout moment. Cela se fait en achetant un 'Bon d'Option' pour une fonction spécifique (visualisation 3D, lecteur de codes-barres, etc.). Un nouveau bon d'option est valable pour toute commande DA-Touch. Ainsi, il est possible d'acheter un ou plusieurs bons d'option et de les garder en stock jusqu'à ce que l'option devienne nécessaire sur une commande. Un bon d'option se présente comme suit :

3.1.2 Demande de code d'option chez Delem

Le fichier UIR généré par le programme d'option doit être envoyé à Delem. À partir de ce fichier UIR, un fichier de licence est généré. Ce fichier de licence peut ensuite être utilisé pour activer l'option sur la commande.

Il existe différentes manières d'envoyer le fichier UIR à Delem. La manière la plus simple (et la plus lente) est de placer le fichier sur une disquette et d'envoyer cette disquette à Delem. Après un certain temps, vous recevrez une disquette avec le fichier de licence.

Une autre méthode consiste à envoyer le fichier UIR par e-mail à Delem et à demander l'option. Vous recevrez un fichier de licence sous peu.

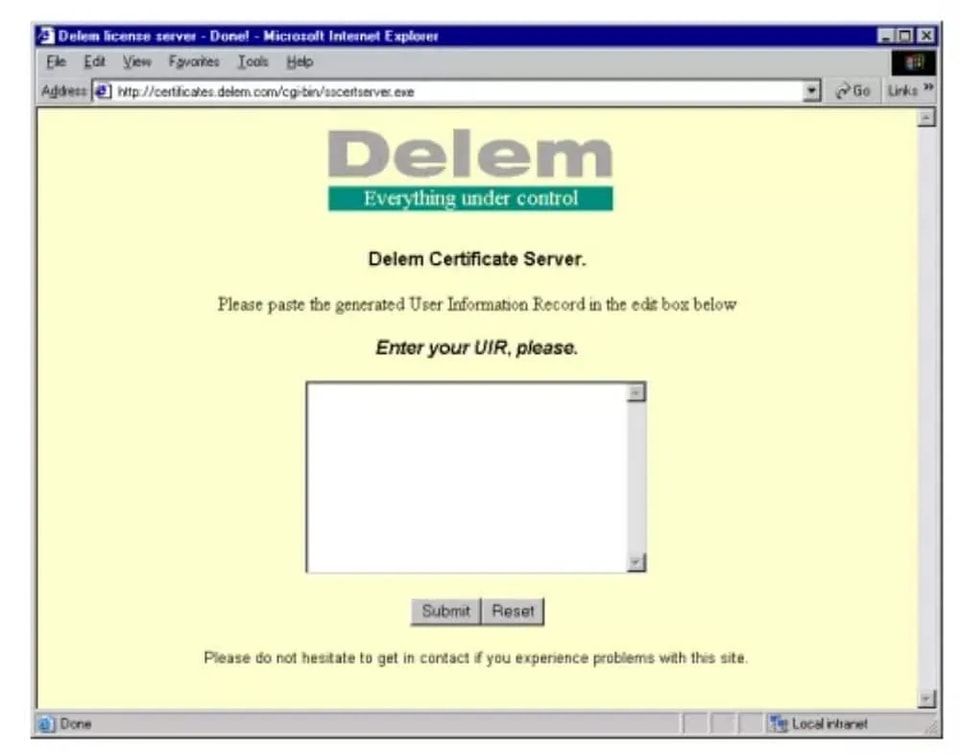

La troisième méthode consiste à utiliser une connexion Internet et à se connecter à un serveur de licence spécial Delem

3.3.3 Module d'identification Delem (DIM)

Lorsqu'une option est activée, elle est stockée dans le module d'identification Delem (DIM). Le DIM est une petite carte qui est insérée dans la carte mère. Les options activées peuvent être transférées vers une autre commande du même type (DA-66T ou DA-69T) en insérant simplement le DIM dans la nouvelle commande.

3.3.4 Désactiver une option

Une fois qu'une option est activée, elle est enregistrée sur le DIM. Il n'est pas possible de supprimer une option du DIM. Si, pour une raison quelconque, une option doit être désactivée (temporairement), elle peut être désactivée avec l'application AppOpt.

Pour désactiver une option, sélectionnez l'option dans la liste et appuyez sur le bouton 'Désactiver la licence'.

3.4 Ajustement du séquenceur

Le séquenceur est la fonction PLC intégrée du système Delem. Le fichier texte avec le code du séquenceur est stocké sur le disque dur du contrôle, dans le fichier sequencer.txt. Le séquenceur Delem par défaut est stocké dans le dossier \Delem\Sequencer. Ce dossier contient également les

fichiers d'inclusion standard du séquenceur, comme delem.def.

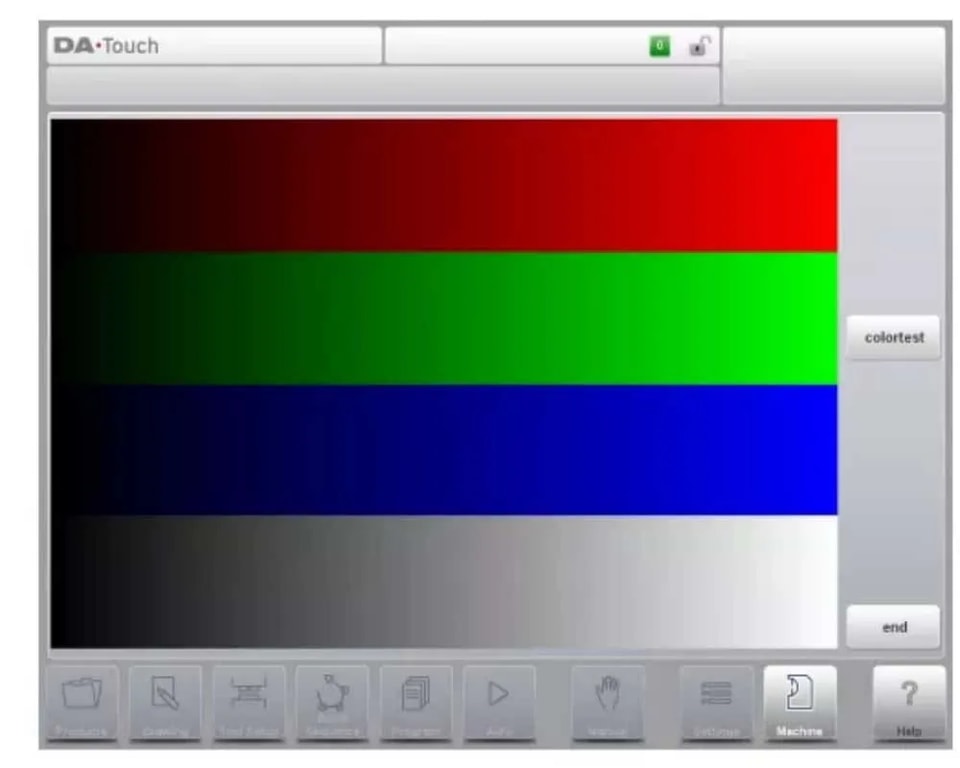

3.5 Couleurs de l'écran

Les écrans de contrôle de l'application DA peuvent être modifiés pour répondre aux souhaits du client. Cela est réalisé en modifiant un fichier appelé 'colours.ini'. À la livraison, ce fichier contient les valeurs standard d'usine. Le fichier colours.ini par défaut se trouve dans le dossier \Delem\Style\Default\1280×1024. Pour pouvoir modifier les paramètres de couleur, effectuez les étapes suivantes :

• Connectez-vous avec le niveau 1 ou supérieur

• Créez le sous-dossier \Style\Default\1280×1024 dans \Configuration\Delem

• Copiez le fichier de couleurs par défaut colours.ini de \Delem\Style\Default\1280×1024 vers

\Configuration\Delem\Style\Default\1280×1024

• Maintenant, colours.ini peut être modifié avec un éditeur de texte, par exemple l'application Notepad intégrée.

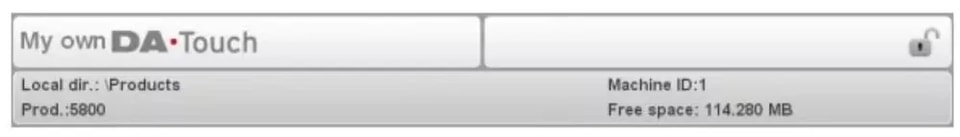

3.6 Logo de l'entreprise

Dans le coin supérieur gauche de l'écran de contrôle, le logo du produit Delem 'DA-Touch' est affiché.

Ce logo est une petite image, qui est stockée sur le disque de contrôle sous forme de fichier image PNG standard : logo.png. Si nécessaire, ce logo peut être remplacé ou modifié pour correspondre au logo approprié de l'entreprise :

3.7 Sauvegarde du système / Restauration du système

Il est possible de faire une sauvegarde complète du contrôle DA-Touch. Cette sauvegarde comprend :

– Le logiciel d'application

– Tous les fichiers supplémentaires sur le lecteur \Configuration (séquenceur, etc.)

– Les paramètres de la machine

– Toutes les données utilisateur (produits, outils, paramètres)

Effectuer une sauvegarde du système

Effectuez les étapes suivantes pour réaliser une sauvegarde complète du système :

• Insérez une clé USB dans l'un des ports USB.

• Sélectionnez la page Informations système dans le menu Machine.

• Appuyez sur la touche logicielle 'sauvegarder le système'. La fenêtre suivante apparaît :

3.8 Calibrage de l'écran tactile

L'écran tactile est calibré et prêt à l'emploi à la livraison.

Parfois, il peut être nécessaire de recalibrer l'écran tactile, par exemple après que la commande a été montée sur la machine. Le calibrage est effectué rapidement et facilement.

• Sélectionnez la page Maintenance dans le menu Machine.

• Appuyez sur le bouton 'calibrer l'écran tactile'.

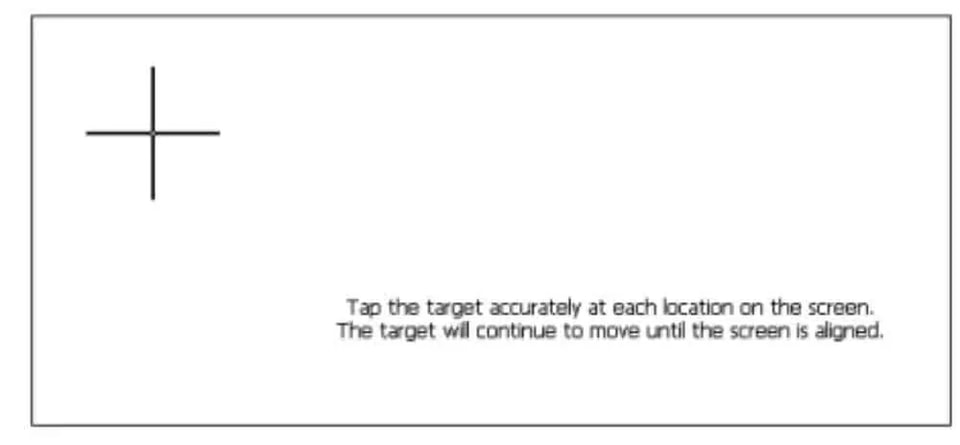

• Un écran blanc apparaît, avec une croix noire. Touchez la croix noire très soigneusement.

• Répétez cette opération chaque fois que la croix s'est déplacée vers une nouvelle position.

3.9 Programme d'analyse

La commande est équipée d'un programme pour l'analyse d'un cycle de presse-plieuse. Ce programme d'analyse peut fonctionner en parallèle avec l'application DA.

Le principe de fonctionnement est le suivant. Pendant un cycle de pliage, le programme enregistre les valeurs d'un certain nombre de signaux d'entrée/sortie analogiques et numériques. Toutes ces données sont immédiatement stockées dans un fichier sur le disque de commande et peuvent être représentées graphiquement.

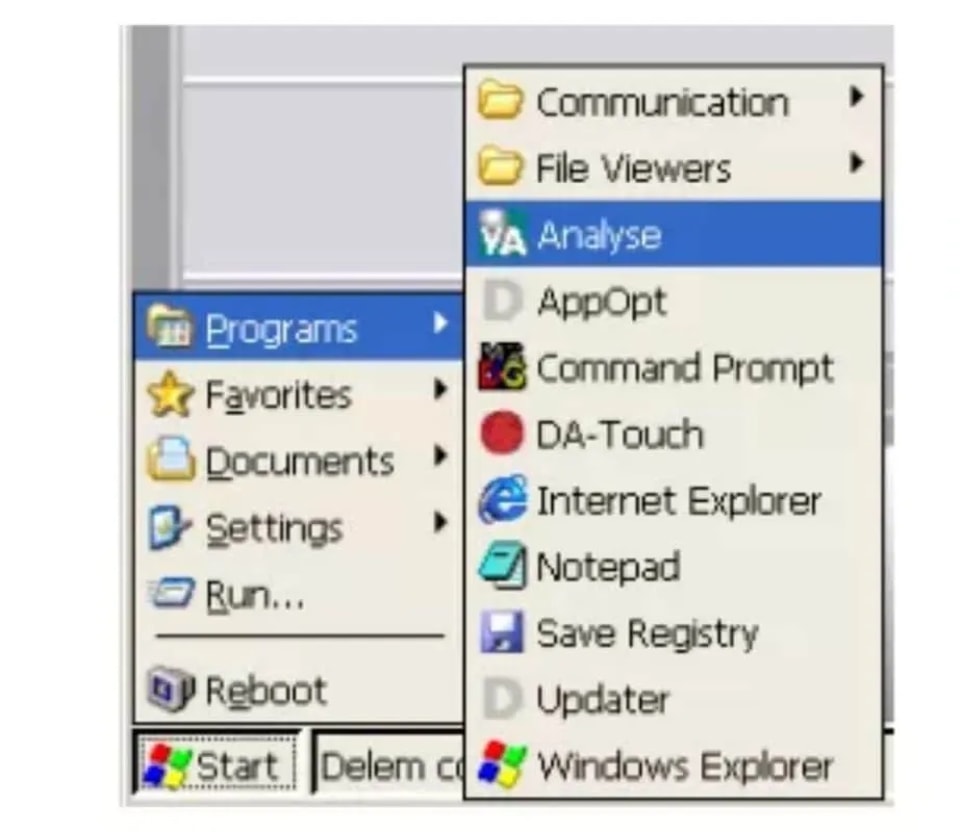

Connectez-vous d'abord avec un niveau 2 ou supérieur. Ensuite, lancez Programmes->Analyse depuis le menu Démarrer de Windows pour activer l'outil d'analyse.

4. Mise à jour du logiciel de commande

4.1 DelemInstaller

DelemInstaller.exe est un petit programme qui s'exécute sur un PC. Il est utilisé pour générer un fichier de mise à jour à installer sur une commande DA-Touch.

De plus, des outils supplémentaires peuvent être installés avec DelemInstaller ou une clé USB de secours peut être générée.

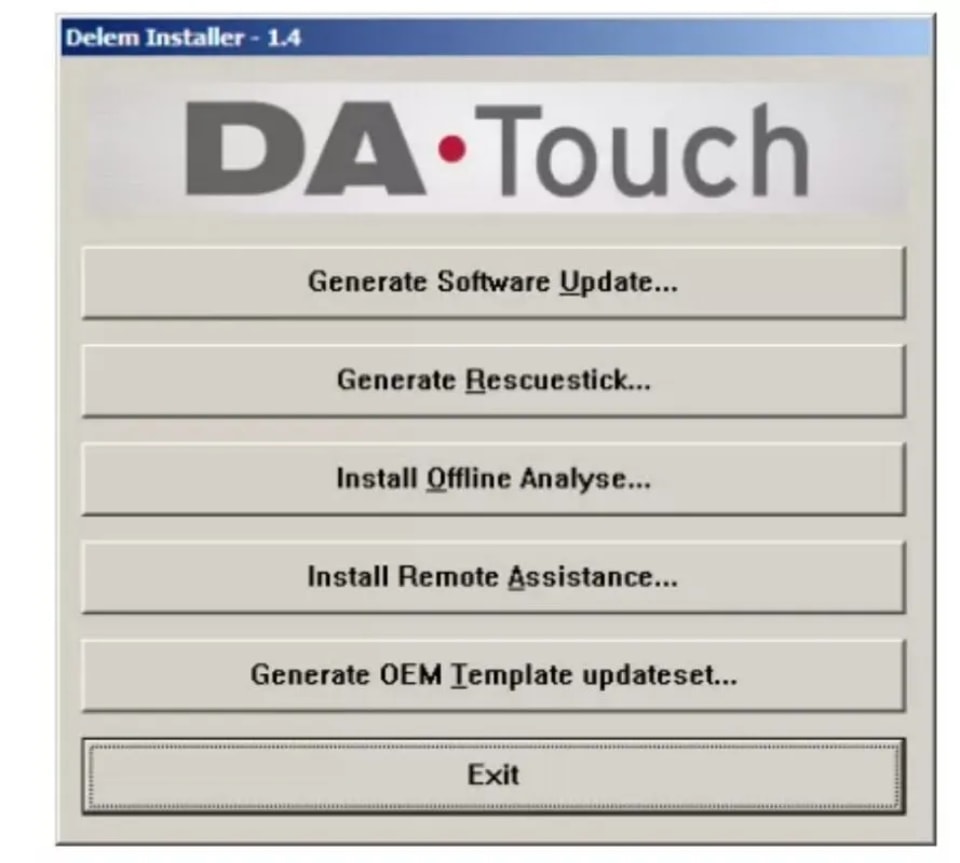

Lorsque DelemInstaller.exe est lancé sur un PC, l'écran suivant apparaîtra :

4.2 Procédure de mise à jour du logiciel

Remarque : La procédure de mise à jour décrite dans ce paragraphe ne mettra à jour que le logiciel d'application d'une commande DA-Touch. Les modifications apportées au lecteur \Configuration et les données sur le lecteur \User resteront inchangées.

4.3 Ensemble de mise à jour OEM

Avec la procédure décrite au paragraphe 4.2, seule l'application standard de la commande DA-Touch sera mise à jour. Avec un ensemble de mise à jour OEM, des fichiers supplémentaires, comme un fichier séquenceur, peuvent être installés simultanément.

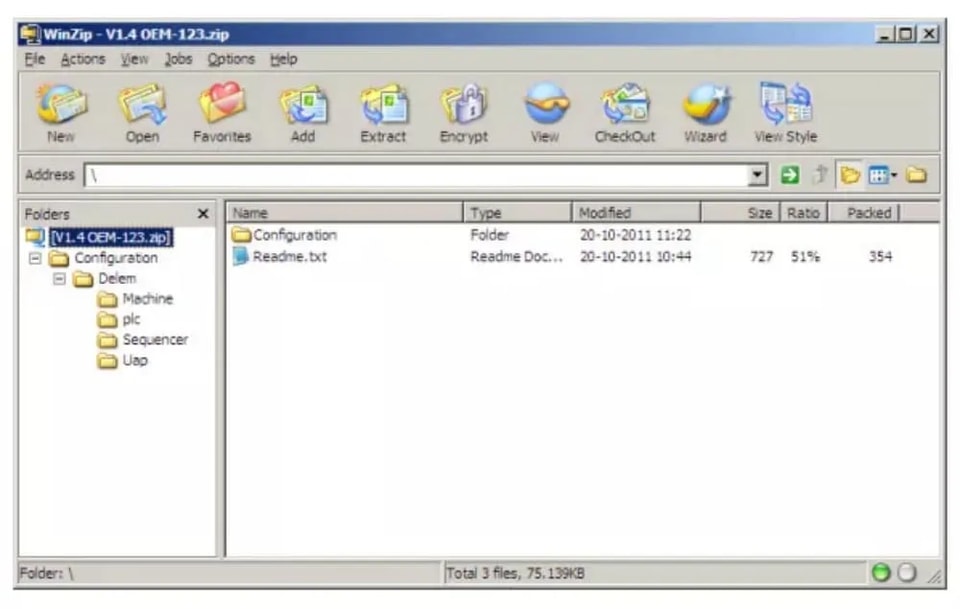

Un ensemble de mise à jour OEM est un fichier .zip contenant le logiciel d'application et les fichiers supplémentaires, organisés dans la même structure de dossiers que lorsqu'ils sont installés sur la commande DA-Touch.

Avec l'application DelemInstaller, un modèle .zip peut être généré et utilisé comme point de départ pour composer votre propre ensemble de mise à jour. Ce fichier .zip contient déjà les dossiers les plus couramment utilisés.

4.4 Procédure de sauvetage de la commande

4.4.1 Introduction

La procédure de sauvetage pour la commande Delem vise à réinstaller tous les logiciels d'origine sur la commande. Elle est conçue comme un dernier recours, lorsque d'autres tentatives pour 'réparer' la commande ont échoué et/ou que la commande ne démarre plus depuis le disque dur interne (la carte CompactFlash).

Lorsque cette procédure est exécutée, toutes les données existantes sur le disque dur sont effacées : produits, outils, etc. Les codes de licence pour les options de commande ne sont pas effacés. Ces options ne sont pas stockées sur la carte CompactFlash mais sur le DIM.

Cette procédure ne peut réussir que si tout le matériel est encore fonctionnel.

4.4.2 Exigences

Pour effectuer la procédure sur la commande, l'équipement suivant est nécessaire :

– un ensemble logiciel complet DA-Touch ;

– un PC exécutant le système d'exploitation Windows (Windows XP, Windows 7) ;

– une clé USB ;

4.4.3 Procédure de sauvetage

La procédure de sauvetage est effectuée avec une clé USB, qui est reconnue par la commande comme un disque USB externe. La clé USB est équipée du logiciel nécessaire et la commande est démarrée depuis la clé USB pour réinstaller le logiciel de commande.

Partie III – Le programme de diagnostic

Pour pouvoir tester une commande DA-Touch, celle-ci a été équipée d'un programme de diagnostic. Avec les fonctions de test du programme de diagnostic, le technicien de service peut tester la commande elle-même et les communications avec les composants du système connectés en externe.

Avant de démarrer le programme de diagnostic, il est nécessaire de vérifier que la pompe hydraulique de la plieuse n'est pas en marche. En effet, pendant le fonctionnement en diagnostic de la commande, aucune régulation de la traverse supérieure n'est effectuée.

⒈Remarques générales

1.1 Sorties de vannes

Avec le programme de diagnostic, il faut être très prudent car les vannes proportionnelles peuvent être déviées. Les vannes de retenue haute doivent être en position fermée pour empêcher la descente de la traverse supérieure. Il est recommandé de placer la traverse supérieure dans sa position la plus basse

avant de démarrer le programme de diagnostic.

1.2 Vérification des composants

Dans la description des tests, il est indiqué quel(s) composant(s) est(sont) responsable(s) du bon fonctionnement de cette partie particulière.

Pour voir le dessin en vue éclatée avec tous les câbles et cartes internes des commandes DA-Touch, reportez-vous aux diagrammes inclus à la fin de la partie I.

L'assemblage de la carte mère de la commande peut être échangé facilement, car toutes les données spécifiques sont stockées sur le disque dur.

Si le disque dur interne (la carte CompactFlash) doit être remplacé, il est recommandé de faire une sauvegarde de toutes les données spécifiques à l'utilisateur : produits, outils, constantes de programme et paramètres machine. Utilisez les outils 'sauvegarde des produits' et 'sauvegarde des outils' dans le menu Paramétrage à cet

effet. Avec les outils, les paramètres des menus Paramétrage et Machine (saisis par l'utilisateur) seront automatiquement écrits sur le support de sauvegarde. Pour sauvegarder les paramètres machine, vous devez aller dans le menu des paramètres machine et sélectionner l'option 5, Sauvegarde des paramètres.

⒉Menu de test

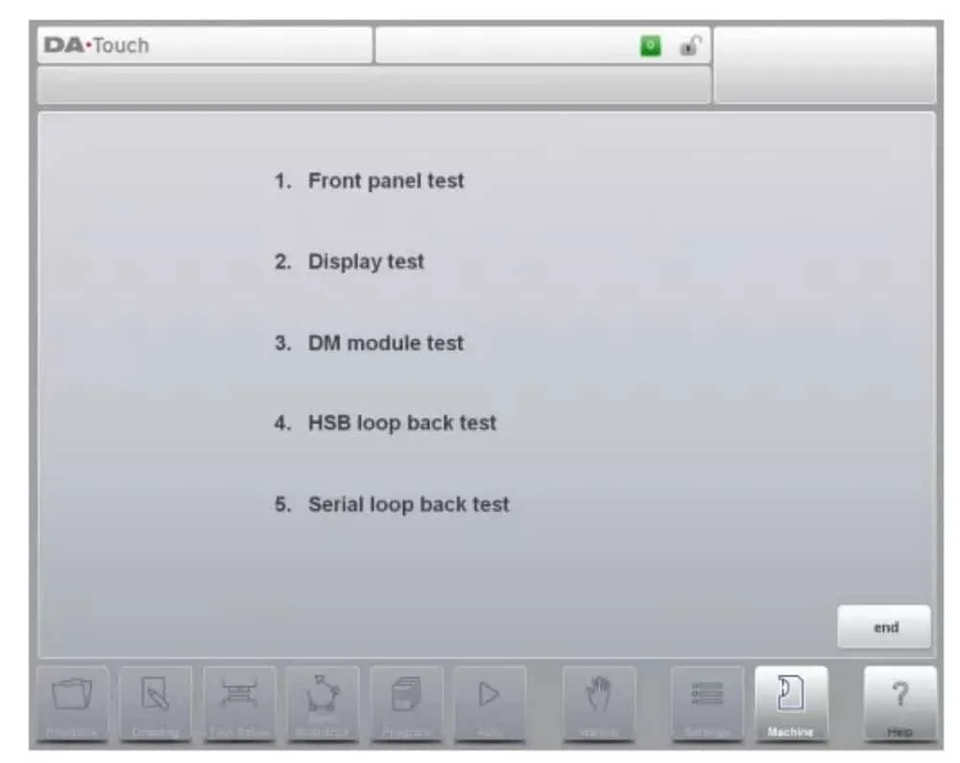

Lorsque le programme de diagnostic a été démarré, l'écran affiche le menu comme indiqué dans la figure 2.a (exemple de menu principal de diagnostic).

⒊Test du panneau avant

Fonction

Ce test est destiné à vérifier le fonctionnement du bouton de démarrage et d'arrêt ainsi que de la manivelle.

Description

L'écran suivant apparaît, comme dans la figure 3.a.

⒋Test de l'écran

Fonction

Pour avoir une bonne idée du réglage des couleurs et du fonctionnement correct de l'écran couleur, vous verrez un certain nombre de barres horizontales. Il est important que les 3 couleurs principales soient disponibles (rouge, vert et bleu).

En appuyant sur le bouton 'colortest', un écran blanc s'affichera (fonction bascule).

⒌ Test du module DM

Fonction

Ce test vérifie les entrées et sorties des modules DM connectés.

⒍ Test du HSB

Fonction

Avec ce test, le connecteur du bus à haute vitesse (HSB) du contrôleur est vérifié. Description

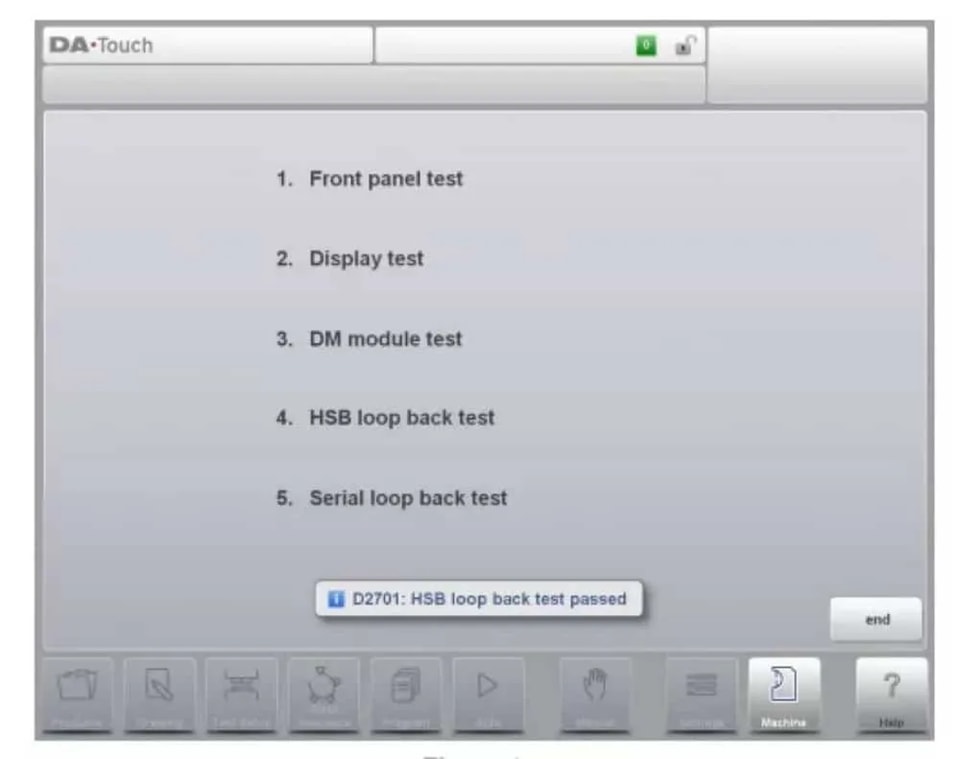

Avec ce test, le circuit HSB du contrôleur est vérifié. Pour effectuer ce test :

• ouvrir le contrôleur ;

• retirer le câble HSB standard qui est connecté à la carte mère ;

• prendre un petit câble HSB et mettre une extrémité sur le premier connecteur HSB et l'autre extrémité sur le deuxième connecteur HSB ;

• fermer le contrôleur ;

• activer le contrôleur et aller au menu principal de diagnostic ;

• Appuyer sur l'élément 4 dans le menu principal du mode de diagnostic.

⒎ Test des ports série

Fonction

Avec ce test, les connecteurs de l'interface série (RS-232) du contrôleur sont vérifiés.

Description

• ouvrir le contrôleur ;

• monter un connecteur de bouclage sur le port RS-232 à tester ;

• fermer le contrôleur ;

• activer le contrôleur et aller au menu principal de diagnostic ;

• Appuyer sur l'élément 5 dans le menu principal du mode de diagnostic.

• Les deux connexions sont testées en même temps.

• Le résultat sera affiché à l'écran.

Mots de passe importants

Niveau 0 : 741 Niveau 1 : 14753 Niveau 2 : 32157 Niveau 3 : 25789

Si vous souhaitez télécharger le manuel d'installation DELEM DA-66T pour votre presse plieuse CNC au format PDF, vous pouvez vous rendre dans notre centre de téléchargement, où vous trouverez tous les manuels dont vous aurez besoin. Vous pouvez également contacter l'équipe technique de JUGAO CNC MACHINE.
