Améliorez l’efficacité grâce à la programmation des produits DELEM DA-52S
Améliorez l’efficacité grâce à la programmation des produits DELEM DA-52S
Lorsqu’il s’agit d’optimiser les procédés de transformation des métaux, la programmation produit DELEM DA-52S s’impose comme un élément essentiel. Si vous cherchez à améliorer la productivité et à rationaliser vos opérations grâce à cet outil puissant, vous êtes au bon endroit. Dans cet article, je vais examiner comment la programmation produit DELEM DA-52S peut augmenter considérablement l’efficacité de votre flux de travail, en mettant en avant les principales fonctions et les avantages qui la rendent indispensable dans la fabrication moderne. Que vous cherchiez à améliorer la précision, à réduire les temps de réglage ou à augmenter le rendement, ce guide vous fournira des informations précieuses pour exploiter DELEM DA-52S afin d’obtenir une efficacité opérationnelle maximale.
Sélection du programme
Pour modifier ou créer un programme dans le système DELEM DA-52S, suivez les étapes ci-dessous :
Appuyez sur cette touche pour activer le mode automatique et préparer la sélection du programme.
Appuyez sur cette touche pour ouvrir la bibliothèque de programmes. L’écran de la bibliothèque de programmes s’affiche.

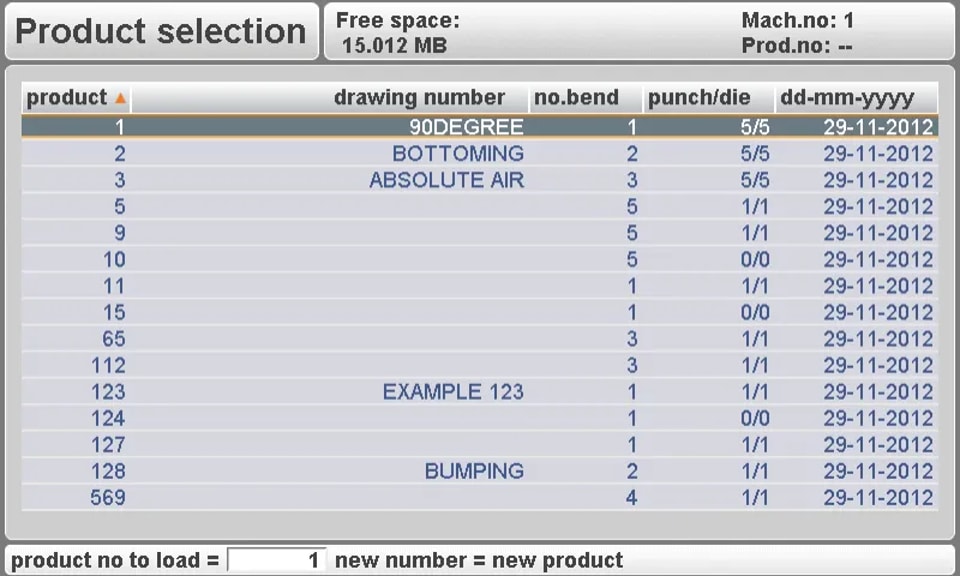

L’écran de la bibliothèque de programmes apparaît :
Utilisez les touches fléchées pour parcourir la liste des programmes disponibles.
Appuyez sur la touche « Enter » pour sélectionner le programme en surbrillance.
Un programme peut également être sélectionné en saisissant directement son numéro.
Pour créer un nouveau programme:
Saisissez un numéro qui n’a pas encore été utilisé. Lors de la saisie, la commande vous demandera de confirmer si vous souhaitez créer un nouveau programme.
Pour supprimer un programme:
Naviguez jusqu’au programme concerné à l’aide de la barre de curseur.
Appuyez sur la touche « clear » pour remettre le numéro du programme à zéro.
Appuyez sur « ENTER » et la commande vous demandera si vous souhaitez supprimer le programme sélectionné. Confirmez votre choix en sélectionnant oui (1) ou revenez sur votre décision en sélectionnant non (0).
Une sélection efficace des programmes avec DELEM DA-52S Product Programming minimise les temps d’arrêt et réduit le risque d’erreurs. Les opérateurs peuvent ainsi passer sans transition d’une tâche à l’autre, maintenir un flux de travail productif et améliorer l’efficacité opérationnelle globale.
Modification du programme
Propriétés générales
Lorsqu’un programme a été sélectionné ou créé, un écran s’affiche avec les paramètres généraux du produit.
Ces paramètres sont identiques pour chaque pli du programme, offrant une vue d’ensemble cohérente des principales données.
Utilisez les touches fléchées haut/bas pour déplacer le curseur jusqu’au paramètre souhaité.
Utilisez les touches fléchées gauche/droite pour parcourir les différentes pages du programme de pliage.
Après avoir appuyé sur la touche Enter, la valeur programmée sera affectée au paramètre correspondant.
Explication des paramètres
DELEM DA-52S offre une fonction complète d’explication des paramètres, aidant les utilisateurs à comprendre comment chaque réglage influence le résultat.
Numéro de plan:
Nom ou description du programme. La longueur maximale est de 20 caractères.
Nombre de plis:
Nombre de plis du programme en cours.
Lorsque cette valeur augmente, les plis supplémentaires sont copiés à partir du dernier pli.
Lorsque cette valeur diminue, les plis superflus sont supprimés.
Sélection de l’angle:
Sélection du mode de programmation pour l’axe Y.
0 = absolu : programmer la position absolue de l’axe Y pour un pli.
1 = a : programmer l’angle à plier. La position requise de l’axe Y est calculée.
Selon ce paramètre, le paramètre « angle » ou le paramètre « position de pliage » apparaîtra à l’étape de pliage.
ÉpaisseurÉpaisseur de la tôle.
Matériau:

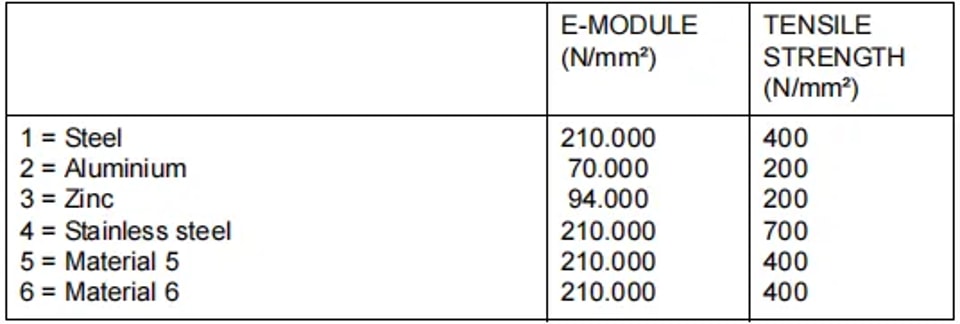

Sélection d’un des matériaux programmés, utilisés pour calculer les profondeurs de pliage. La commande contient 4 matériaux préprogrammés et 2 matériaux programmables. Au total, 6 matériaux peuvent être programmés sur la commande. Voir le chapitre sur les constantes de programmation pour savoir comment programmer les matériaux.
Poinçon: Numéro du poinçon dans la bibliothèque.
Matrice: Numéro de la matrice dans la bibliothèque.

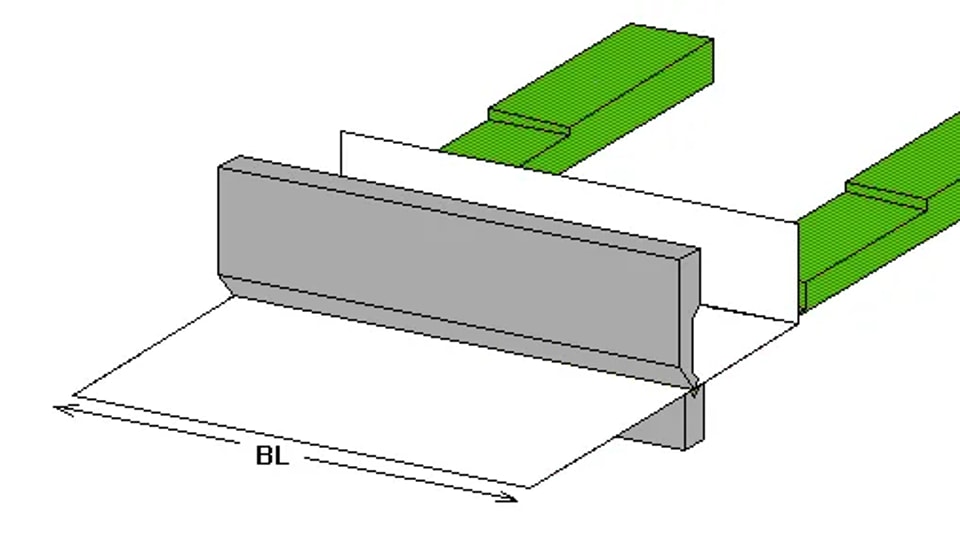

Longueur de pliage: Longueur de la tôle entre les outils.
Lors de la programmation d’un pli, on suppose que les outils programmés ont la longueur nécessaire.
Stock: Nombre de pièces à réaliser avec ce programme.
Corr. Gα :
Correction générale de l’angle, valable pour chaque pli du programme. La valeur doit être programmée de la même manière que pour la correction par pli.
Corr. G X:
Correction générale de la position de l’axe X, valable pour chaque pli du programme. La valeur doit être programmée de la même manière que pour la correction par pli.
Programmation des plis
Introduction
La programmation des plis est au cœur des capacités de la DELEM DA-52S, offrant aux utilisateurs une précision et une flexibilité inégalées. Les paramètres d’un pli sont répartis sur 2 pages d’écran. Le numéro de pli, le numéro de produit et le numéro de dessin s’affichent sur la première ligne de l’écran.
Utilisez la touche « changer de vue » pour passer à une autre page contenant les paramètres de pli. Lorsque cette touche est à nouveau enfoncée, un écran avec des valeurs agrandies apparaît.
Les paramètres sous la ligne sont des corrections. Ils ne sont pas nécessaires lors de la programmation d’un produit, mais servent à corriger le comportement de la machine pendant la production.

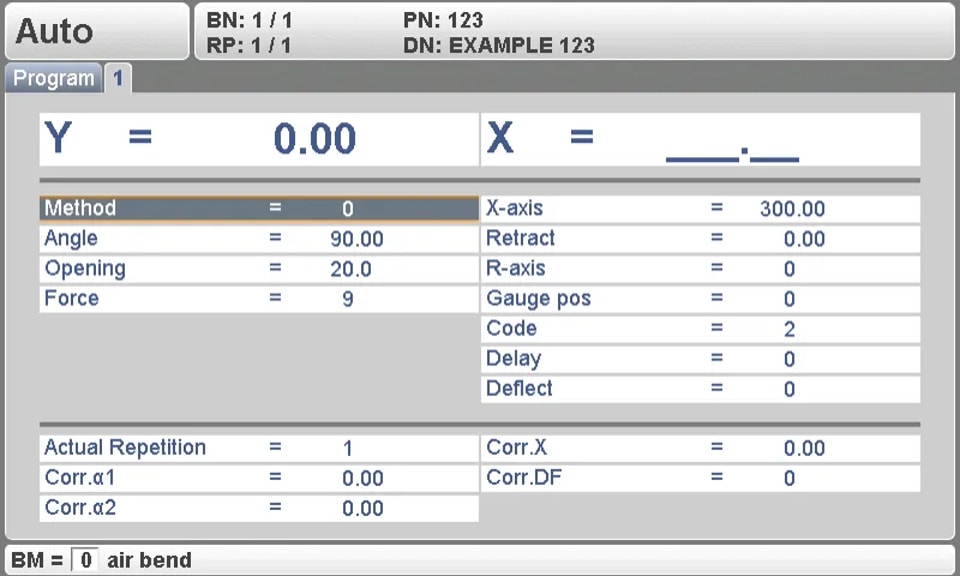

Paramètres de pli – Première page
La première page des paramètres de pli donne un aperçu des commandes principales.
1. Méthode (BM)
l Choisissez entre le pliage en l’air et l’écrasement.
l Le pliage en l’air utilise les calculs de l’axe Y pour obtenir des angles précis.
l L’écrasement repose sur la compression de la tôle, avec une position dépendante du tonnage.
2. Angle (α)
l Définit l’angle de pliage souhaité.
l Essentiel en mode de programmation d’angle pour les méthodes de pliage en l’air.
3. Position de pliage (Y)
l La position de l’axe Y définit l’emplacement du pli.
l Essentiel pour la programmation absolue et lors de l’utilisation des méthodes d’écrasement.
4. Ouverture (DY)
l Contrôle l’écartement entre le poinçon et la matrice après le pliage.
l Les valeurs positives réduisent le temps de manutention.
5. Répétition (CY)
l Spécifie le nombre de répétitions pour un pli.
l Améliore la régularité du processus avec jusqu’à 99 répétitions.
6. Axe X (X)
l Définit la position de la butée arrière.
l Permet un enchaînement progressif des cotes.
7. Rétraction (DX)
l Indique la distance de rétraction de la butée arrière.
l Assure une manipulation précise du matériau.
8. Axe auxiliaire (R/Z/Aux)
l Paramètres pour les axes supplémentaires, permettant des opérations complexes.
9. Code (CX)
l Définit le moment d’activation des paramètres du prochain pli.
l Offre de la flexibilité dans les options de changement d’étape.

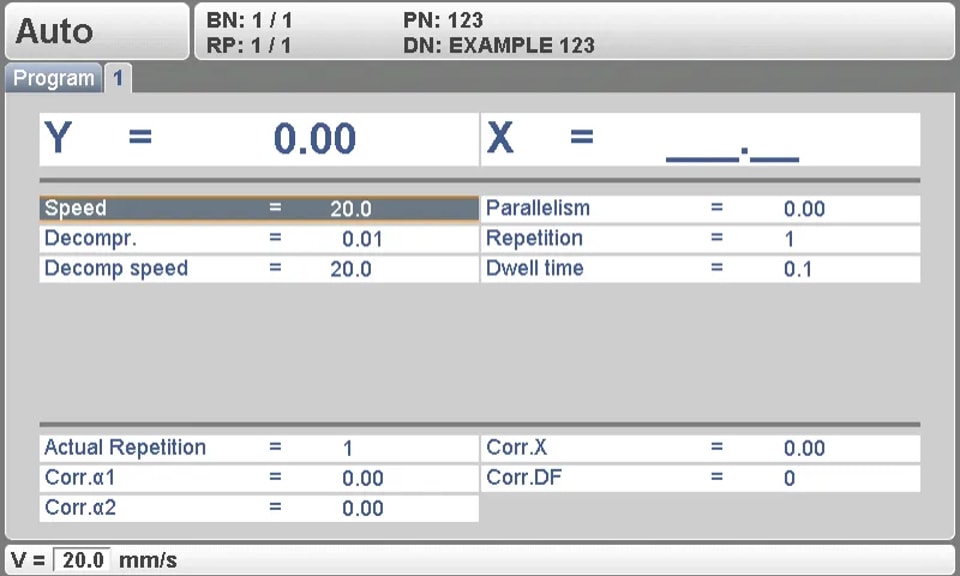

Paramètres de pliage – deuxième page
La programmation produit DELEM DA-52S apporte un raffinement supplémentaire sur la deuxième page des paramètres de pliage, permettant des réglages détaillés essentiels :
l Force (P) :Calculée automatiquement en fonction du matériau, de l’épaisseur, de la longueur de pliage et de l’ouverture en V de la matrice afin d’assurer une force de pressage optimale.
l Vitesse (V) :Fonctionne à partir d’une valeur par défaut pour maintenir la qualité du produit avec une vitesse de pressage réglable.
l Temps de maintien (T) :Contrôle le temps de maintien du poinçon au point de pliage pour des résultats constants.
l Décompression (DC) :Libère la pression après le pliage pour protéger à la fois le matériau et la machine.
l Vitesse de décompression (BS) :Réglable pour spécifier la vitesse de la course de décompression, améliorant la manipulation du matériau.
l Temps de délai (TX) :Retard programmable de 0 à 30 secondes pour un chronométrage précis de la séquence et une réduction des temps de cycle.

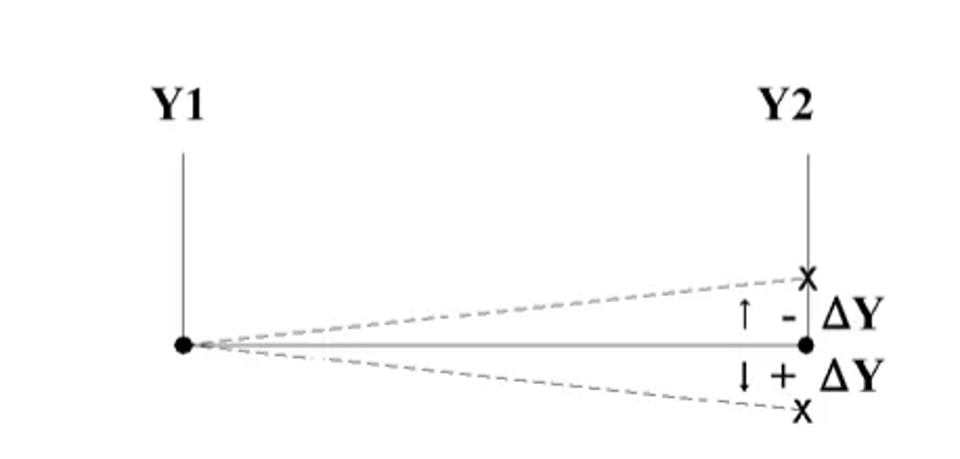

l Parallélisme (Y2) :Ajuste le parallélisme des cylindres, garantissant précision et régularité des résultats.
Ces réglages détaillés dans la programmation produit DELEM DA-52S rationalisent les opérations, améliorent l’efficacité et garantissent des résultats de haute qualité.

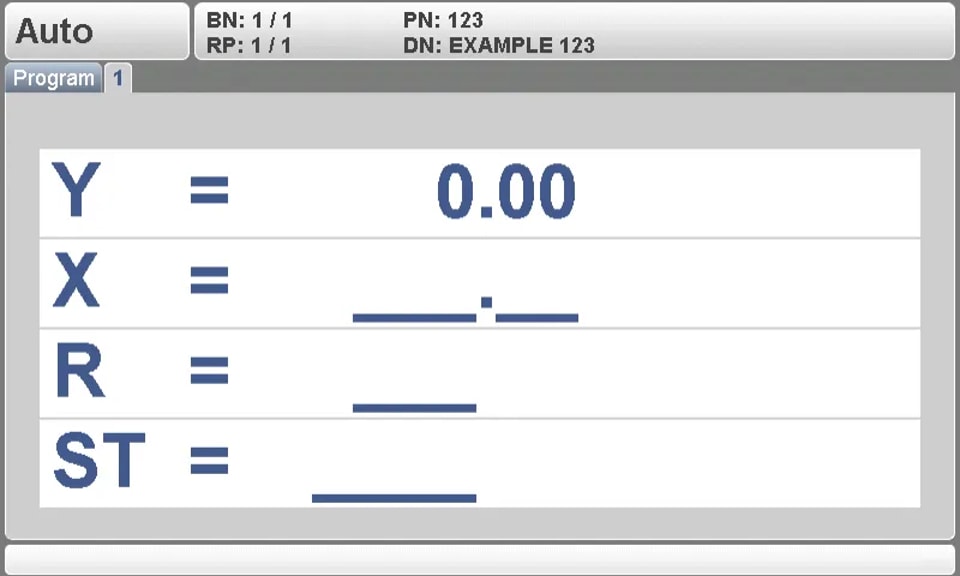

Paramètres de pliage – troisième page
Cette page est conçue pour des tâches spécialisées avec des « valeurs réelles » en grands caractères, ce qui la rend idéale pour les opérateurs travaillant à distance. Les valeurs clés sont facilement visibles, ce qui permet une surveillance et un contrôle efficaces des opérations complexes.
Les utilisateurs peuvent rapidement basculer vers cette vue des réglages avancés ou revenir à la première page en appuyant sur le bouton « changer de vue », assurant une navigation fluide.

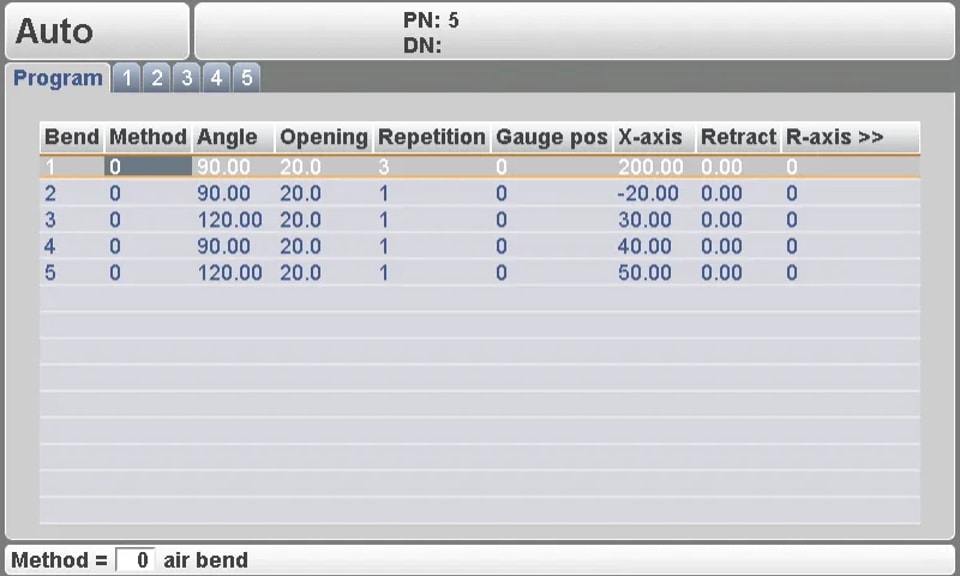

Vue de tous les plis
Le système de programmation produit DELEM DA-52S optimise l’efficacité en offrant une vue d’ensemble de tous les plis programmés. En utilisant le bouton « changer de vue » sur la page des propriétés générales, les opérateurs peuvent accéder à tous les plis dans une seule vue, garantissant la cohérence et détectant rapidement les problèmes potentiels.
Cette fonction permet un lancement direct du contrôle et un retour rapide à la page des propriétés, rationalisant les opérations et améliorant la productivité.

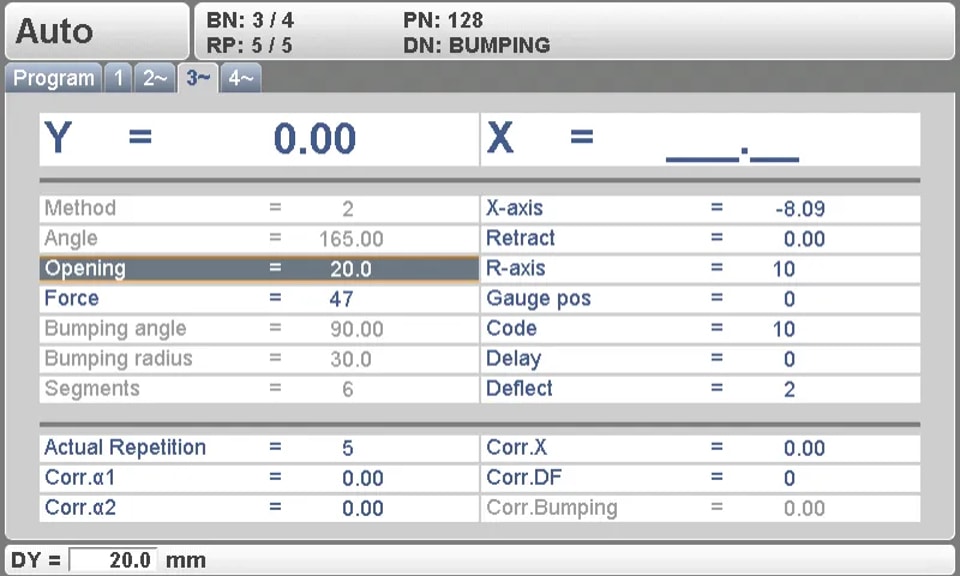

Programmation par bombage
Le DELEM DA-52Ssystème de programmation produit améliore considérablement l’efficacité, en particulier pour les conceptions complexes nécessitant un bombage. Cela est rendu possible grâce à des capacités de programmation spécifiques au bombage, qui garantissent précision et polyvalence dans les opérations de presse plieuse.
Pour les opérations impliquant des plis à grand rayon, le DELEM DA-52S permet une programmation numérique simple. Les opérateurs ont la possibilité de sélectionner la méthode de pliage appropriée :
l 0 = Pliage en l’air
l 1 = Pliage en frappe
l 2 = Bombage

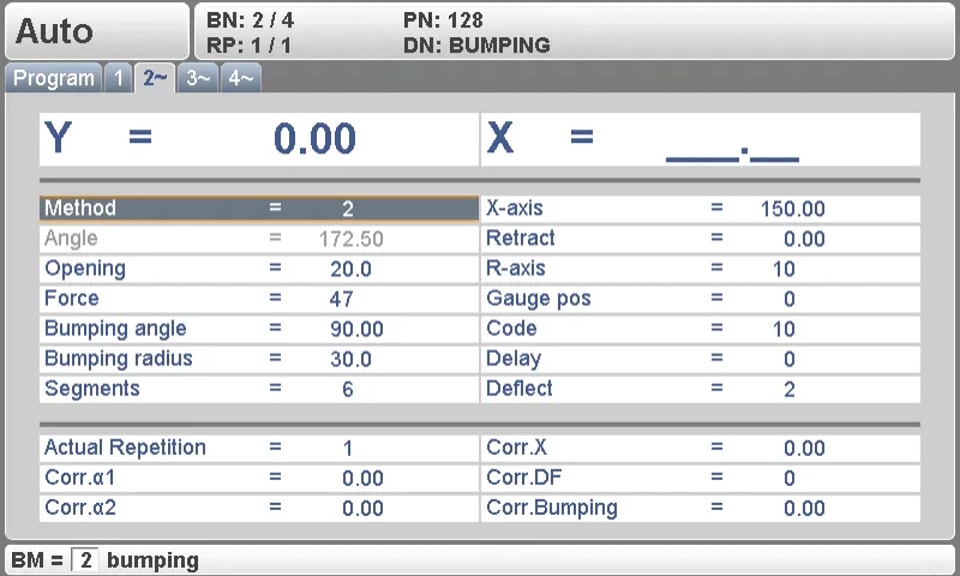

Lors de la sélection de la méthode de pliage « Bombage », l’opérateur peut programmer les paramètres suivants :
l Rayon de cintrage requis.
l Angle total de cintrage.
l Nombre de segments du rayon.
Le contrôleur calculera :
l Le nombre de plis requis
l Les angles des plis individuels
l Les positions de butée arrière des plis individuels
Le premier pli a une position absolue de butée arrière ; les autres plis seront traités comme des plis chaînés avec des positions relatives de butée arrière.
Conclusion
En conclusion, maîtriser la DELEM DA-52SLa programmation des produits peut considérablement améliorer l’efficacité de vos opérations. En comprenant le processus de sélection des programmes, les capacités d’édition et les paramètres détaillés de programmation des plis, vous pouvez rationaliser la production et réduire les temps de réglage. Une utilisation efficace du DA-52S favorise des flux de travail plus fluides et des performances machine optimales, garantissant que vos processus de fabrication restent compétitifs et performants.
Pour ceux qui souhaitent tirer le meilleur parti du DELEM DA-52S, nous recommandons d’approfondir les consignes de programmation spécifiques et d’exploiter toutes les ressources disponibles. Si vous avez d’autres questions ou si vous avez besoin d’un accompagnement plus personnalisé, n’hésitez pas à contacter notre équipe d’experts JUGAO CNC MACHINE. Explorez également notre vaste bibliothèque de documentation pour obtenir davantage d’informations et de conseils liés à vos besoins en machines.
