Analyse des performances de la découpe et de la gravure laser
Analyse des performances de la découpe et de la gravure laser
Les technologies de découpe et de gravure laser sont largement utilisées dans la fabrication industrielle, la création artistique et l’électronique en raison de leur grande précision, de leur efficacité et de leurs capacités de traitement sans contact. Ce document présente une analyse détaillée des principes, des indicateurs de performance, des facteurs d’influence, des applications et des tendances futures de la découpe et de la gravure laser.
Principes fondamentaux

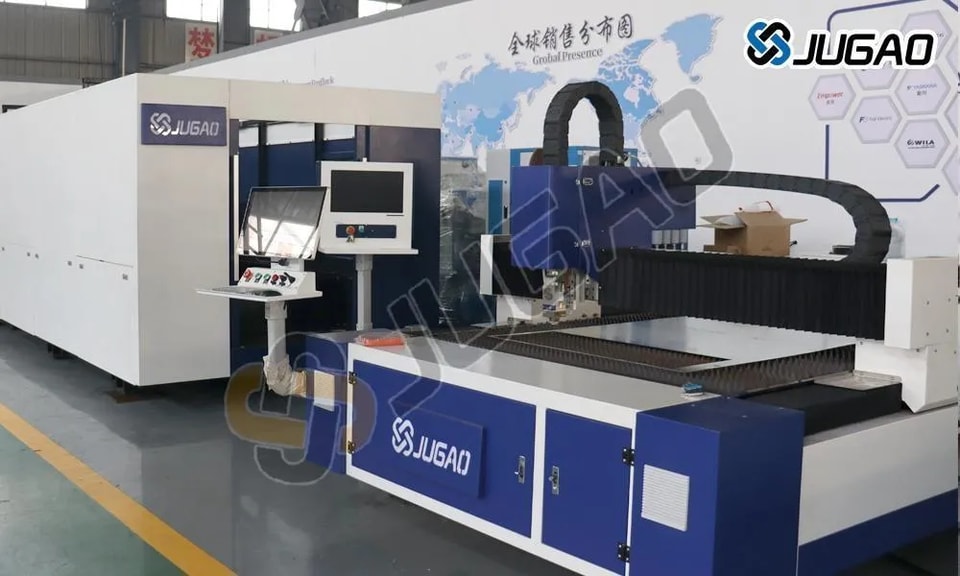

1. Découpe laser
La découpe laser utilise un faisceau laser à haute densité énergétique pour faire fondre, vaporiser ou enflammer les matériaux, tandis qu’un gaz d’assistance (par exemple, oxygène, azote) chasse les résidus fondus, permettant une séparation précise des matériaux.

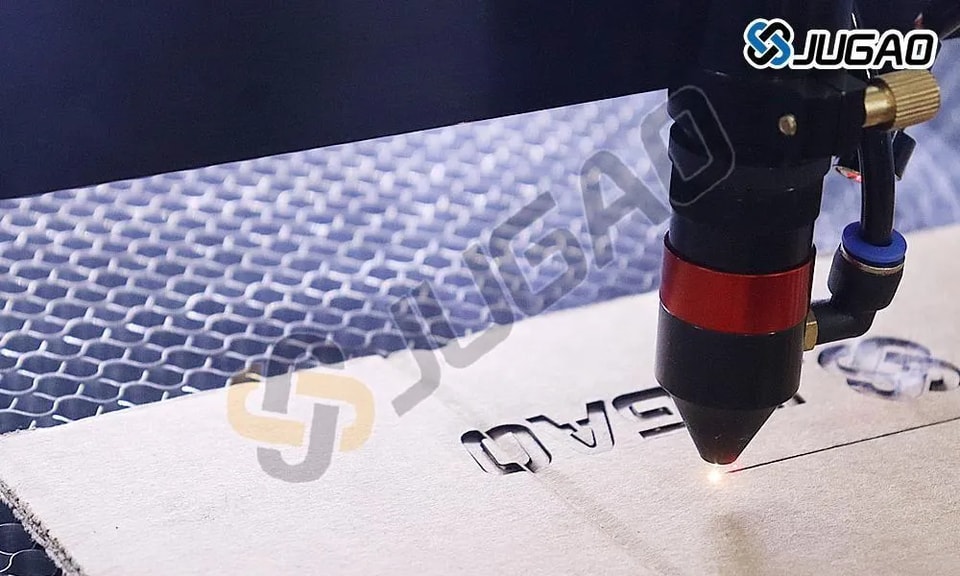

La gravure laser consiste en une ablation localisée ou en des réactions chimiques à la surface d’un matériau afin de créer des marquages ou des motifs permanents. Contrairement à la découpe, la gravure ne traverse généralement pas le matériau, mais en modifie la texture ou la couleur de surface.
Indicateurs de performance
1. Précision
l Précision de positionnementTypiquement ±0,01 mm, avec des systèmes haut de gamme atteignant ±0,005 mm.
l Répétabilité: Généralement dans une tolérance de ±0,02 mm pour un traitement par lots homogène.
l Largeur de ligne minimale: Dépend de la taille du spot laser (10–100 µm) ; les lasers ultrarapides permettent une gravure à l’échelle micrométrique.
2. Vitesse de traitement
l Vitesse de coupe: Dépend de l’épaisseur du matériau et de la puissance laser (par ex., les lasers CO₂ coupent de l’acier inoxydable de 1 mm à 20 m/min).
l Vitesse de gravure: La gravure vectorielle peut atteindre 1000 mm/s, tandis que la gravure matricielle est plus lente en raison des méthodes de balayage.
3. Compatibilité des matériaux
Matériau | Type de laser | Performance |
Métaux (acier inoxydable, Al, Cu) | Laser à fibre, CO₂ haute puissance | Découpes de haute précision, gravure assistée par oxydation |
Non-métaux (bois, acrylique, cuir) | Laser CO₂ (10,6 µm) | Découpes nettes, gravure détaillée |
Composites (PCB, fibre de carbone) | Laser UV (355 nm) | Zone affectée thermiquement (ZAT) minimale, gravure haute résolution |
4. Qualité de surface
l Rugosité du bord de coupe: Typiquement Ra < 10 µm (les lasers à fibre atteignent Ra < 5 µm pour les métaux).
l Contrôle de la profondeur de gravure: Réglable via la puissance et le nombre de passes (précision de ±0,01 mm).
Principaux facteurs d’influence
1. Paramètres laser
l Longueur d’onde: UV (355 nm) pour la gravure fine ; CO₂ (10,6 µm) pour les non-métaux.
l Puissance: Une puissance plus élevée augmente la vitesse mais peut provoquer une déformation thermique.
l Fréquence d’impulsion (lasers pulsés) : influence l’efficacité et la ZAT.
2. Système optique
l Lentille de focalisationLa distance focale détermine la taille du spot et la profondeur de champ (les courtes distances focales améliorent la précision).
l Qualité du faisceau (M²)Des faisceaux proches de la limite de diffraction (M² ≈ 1) offrent des coupes plus lisses.
3. Optimisation du processus
l Gaz d’assistanceL’oxygène augmente la vitesse (mais oxyde les bords) ; l’azote garantit des coupes nettes.
l Stratégie de balayageBalayage raster pour la gravure sur grande surface ; vectoriel pour les contours.
Applications
1. Fabrication industrielle
l Travail de la tôleDécoupe de composants automobiles et aéronautiques.
l ÉlectroniqueDécoupe de FPC (circuits imprimés flexibles), microperçage de PCB.
2. Création & personnalisation

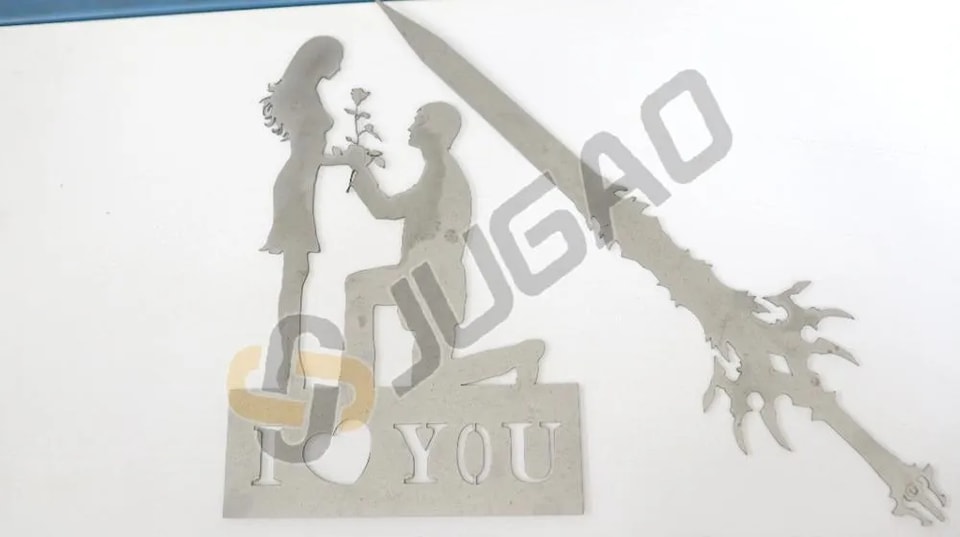

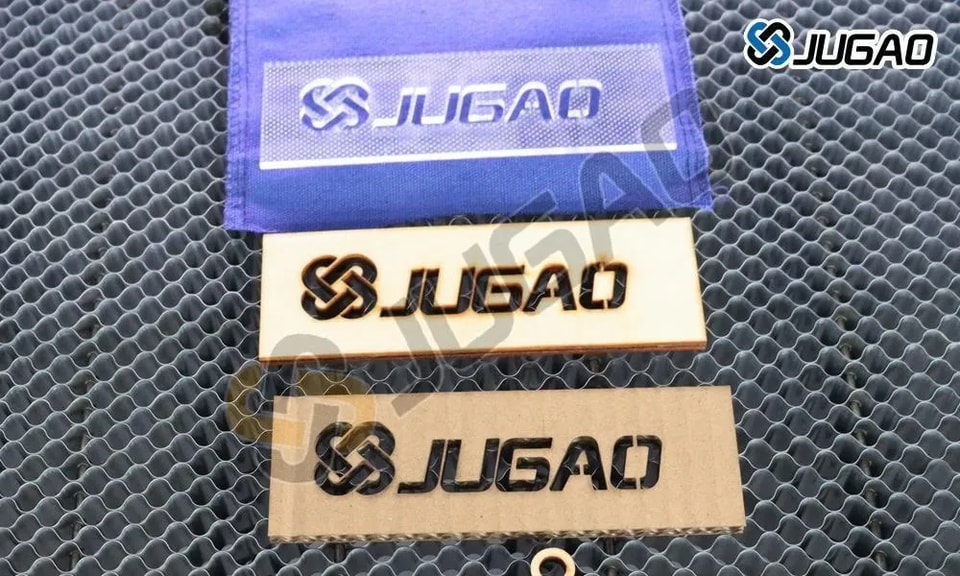

l Œuvres artistiquesGravures sur bois/acrylique, marquage sur cuir.
l Relief 3DGravure en niveaux de gris pour créer des effets de profondeur.
3. Médical & recherche
l Instruments chirurgicauxInstruments en acier inoxydable découpés avec précision.
l MicrofabricationLasers ultrarapides (femtoseconde/picoseconde) pour microstructures.
Tendances futures
1. Puissance et efficacité accruesTraitement multi-faisceaux pour augmenter le débit.
2. Automatisation intelligenteOptimisation des paramètres pilotée par l’IA.
3. Lasers vertsLasers à fibre à faible consommation d’énergie.
4. Adoption des lasers ultrarapidesExpansion dans les secteurs médical et des semi-conducteurs.
Conclusion
La découpe et la gravure laser offrent une précision et une polyvalence inégalées, ce qui les rend indispensables dans la fabrication moderne. Les avancées des sources laser, de l’automatisation et du contrôle des processus renforceront encore leurs capacités et leurs applications.
