Dépannage pas à pas des dysfonctionnements de la mise au point automatique des machines de découpe laser JUGAO

Table des matières

1. Principe de fonctionnement du module de mise au point automatique laser JUGAO

2. Principales causes de défaillance de la mise au point automatique

￮ Moteur de mise au point automatique défectueux

￮ Lentille de mise au point contaminée ou endommagée

￮ Anomalie du capteur de hauteur ou du contrôleur

￮ Points de contact électrique peu fiables

￮ Configuration incorrecte des paramètres logiciels

3. Procédure de dépannage séquentielle des défauts de mise au point automatique

￮ Étape 1 : Lire les notifications de défaut sur le terminal de commande

￮ Étape 2 : Effectuer un contrôle visuel de l’ensemble de la lentille de mise au point

￮ Étape 3 : Effectuer un test de fonctionnement du moteur de mise au point automatique

￮ Étape 4 : Vérifier les performances du module de détection de hauteur

￮ Étape 5 : vérifier tous les câblages et les bornes de raccordement

￮ Étape 6 : revérifier les groupes de paramètres liés à la mise au point automatique

￮ Étape 7 : effectuer un test pratique de validation de la découpe

4. Conseils de maintenance préventive du système de mise au point automatique

￮ Nettoyage périodique des composants optiques

￮ Surveillance régulière de l’état des capteurs

￮ Inspection régulière des câbles et des connecteurs

￮ Maintenir à jour le micrologiciel et les paramètres du système

5. Questions techniques fréquemment posées

6. Conclusion finale

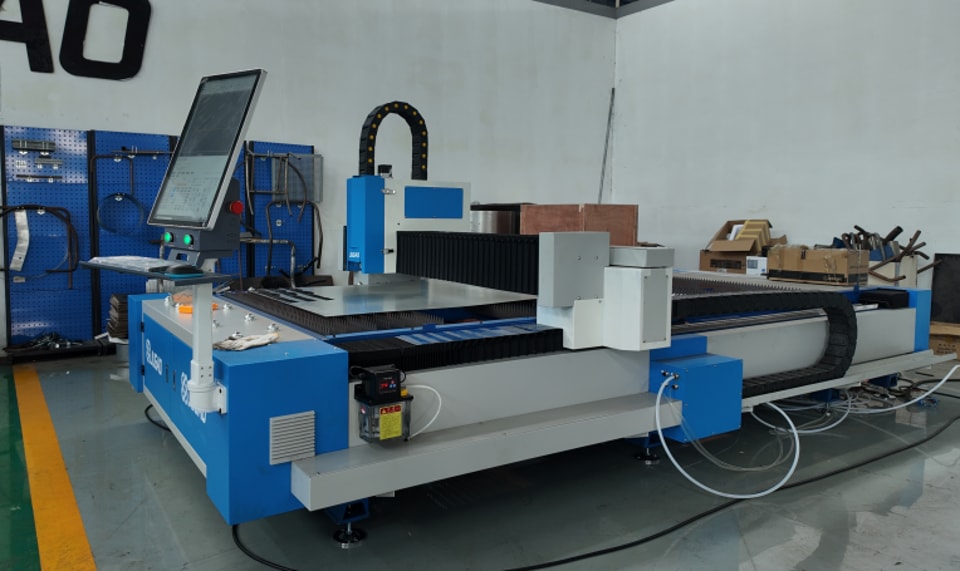

Le dysfonctionnement de la mise au point automatique figure parmi les pannes fréquentes qui affectent la qualité de découpe, le rendement de production et la fiabilité des découpeuses laser JUGAO. Lorsque la tête laser n’est plus capable d’ajuster automatiquement la hauteur focale, les opérateurs peuvent constater un perçage incomplet, une adhérence excessive des scories, des chants de coupe grossiers et des résultats d’usinage irréguliers. Cet article recense les causes typiques de panne et présente une procédure complète de dépannage, étape par étape, adaptée aux équipements laser JUGAO. Le suivi de ces procédures de diagnostic aide les techniciens à localiser rapidement l’origine de la panne, à réduire la durée des arrêts de production et à rétablir les capacités de découpe complètes de la machine.

Principe de fonctionnement du module de mise au point automatique laser JUGAO

Avant de procéder au diagnostic de la panne, il est nécessaire de comprendre le fonctionnement du système de mise au point automatique.

La tête de découpe laser ajuste dynamiquement la hauteur focale en fonction de l’épaisseur de la tôle et des paramètres de traitement saisis. L’ensemble fonctionnel se compose des principaux sous-ensembles suivants :

• Moteur d’entraînement de la mise au point automatique

• Jeu de lentilles de mise au point

• Unité d’entraînement servo

• Capteur capacitif de détection de hauteur

• Logiciel de commande CNC

• Câbles de transmission des signaux et bornes de connexion

Le dysfonctionnement de l’une des pièces mentionnées ci-dessus entraîne un comportement anormal de la mise au point automatique.

Principales causes de défaillance de la mise au point automatique

Moteur de mise au point automatique défectueux

Le moteur de mise au point commande le déplacement vertical des composants de la lentille de mise au point. Un moteur brûlé ou en surcharge rend la tête de découpe insensible aux commandes de réglage de la mise au point.

Les symptômes observables sont notamment les suivants :

• Absence totale de mouvement du mécanisme de mise au point

• Bruits mécaniques inhabituels pendant l’actionnement

• Température excessive de la surface du moteur

• Alarmes système liées au positionnement de la mise au point

Lentille de mise au point contaminée ou endommagée

Les taches et les rayures présentes sur les éléments optiques perturbent la transmission du faisceau laser et faussent la référence d’étalonnage du système de mise au point automatique.

Signes indiquant une détérioration ou une contamination de la lentille :

• Dégradation manifeste de la qualité de découpe

• Traces de brûlure sur la surface de la lentille

• Augmentation des projections de métal en fusion pendant l’usinage

• Hauteur focale instable

Anomalie du capteur de hauteur ou du contrôleur

Le capteur capacitif de hauteur mesure en continu la distance entre l’extrémité de la buse et la surface de la pièce.

Une défaillance du capteur peut entraîner les problèmes suivants :

• Réglage irrégulier de la hauteur focale

• Affichage répété d’alertes de limite de hauteur

• Risque de collision entre la buse et la tôle

• Résultats de découpe désordonnés et irréguliers

Points de contact électrique peu fiables

Des fiches mal branchées ou des câbles endommagés interrompent l’échange de signaux entre la commande numérique et le système de mise au point automatique.

Les phénomènes courants comprennent :

• Mouvement intermittent de la mise au point

• Alarmes d’erreur de communication

• Arrêt soudain et inattendu de l’équipement

• Défauts de décalage de position

Configuration incorrecte des paramètres logiciels

Des valeurs de configuration incorrectes peuvent provoquer des symptômes de défaillance matérielle, même si toutes les pièces physiques restent intactes.

Les paramètres susceptibles de provoquer des pannes comprennent :

• Valeurs de décalage du point focal

• Entrées de la base de données des paramètres de traitement des matériaux

• Valeurs prédéfinies d’étalonnage

• Coefficients de réglage dynamique du servomoteur

Procédure de dépannage séquentielle des défauts de mise au point automatique

Étape 1 : Lire les notifications de défaut sur le terminal de commande

Commencez le diagnostic en vérifiant les enregistrements d’alarme affichés sur le panneau de commande CNC JUGAO.
Accordez une attention particulière aux informations d’alarme associées aux éléments suivants :

• Dysfonctionnement du moteur de mise au point

• Codes d’erreur du variateur servo

• Signaux anormaux du contrôleur de hauteur

• Interruption de la communication des signaux

Les codes d’alarme fournissent les indices les plus efficaces pour identifier les causes profondes.

Étape 2 : Effectuer un contrôle visuel de l’ensemble de la lentille de mise au point

Mettez l’ensemble de la machine hors tension, puis retirez la lentille de protection et la lentille de focalisation pour les inspecter minutieusement.

Vérifiez les problèmes suivants :

• Accumulation de poussière et de particules

• Dépôts d’huile et de fumée

• Rayures sur la surface

• Fissures ou ébréchures

Nettoyez les composants optiques avec des lingettes pour lentilles approuvées par JUGAO ; remplacez sans délai tout accessoire optique endommagé.

Étape 3 : Effectuer un test de fonctionnement du moteur de mise au point automatique

Activez la fonction de réglage manuel de la mise au point depuis l’écran de commande.

Observez les performances en temps réel comme suit :

• Vérifiez si le moteur coulisse en douceur de haut en bas

• Vérifiez si la position focale change en conséquence

• Vérifiez l’absence de bruits anormaux

• Vérifiez si des codes d’erreur s’affichent

Si le moteur ne réagit pas, inspectez le faisceau de câbles concerné et le module du variateur servo.

Étape 4 : Vérifier les performances du module de détection de hauteur

Le capteur de hauteur est déterminant pour assurer un contrôle fiable de la hauteur focale.
Effectuez une vérification complète du capteur en suivant les étapes ci-dessous :

1. Observez l’état du voyant lumineux du module capteur

2. Vérifiez que les câbles de signal sont correctement raccordés

3. Exécutez la procédure officielle d’étalonnage de la hauteur

4. Suivez les valeurs numériques du retour en temps réel

Des données de retour fluctuantes indiquent une contamination du capteur ou une défaillance matérielle.

Étape 5 : vérifier tous les câblages et les bornes de raccordement

Inspectez chaque câble reliant la tête de découpe laser à l’armoire de commande principale.

Concentrez-vous sur les points à risque suivants :

• Connecteurs de prises desserrés

• Dommages à l’isolation extérieure des câbles

• Broches métalliques tordues à l’intérieur des prises

• Traces d’oxydation et de corrosion

De nombreuses défaillances intermittentes de la mise au point automatique sont dues à de mauvaises connexions électriques.

Étape 6 : revérifier les groupes de paramètres liés à la mise au point automatique

Accédez au menu des paramètres de l’équipement et comparez les valeurs actuelles aux valeurs de référence d’usine de JUGAO.

Vérifiez les configurations clés suivantes :

• Paramètres de décalage de la position focale

• Réglages de mise au point adaptés au matériau

• Coefficients de réglage du servomoteur

• Jeux de données d’étalonnage enregistrés

Restaurez les préréglages d’usine et réétalonnez l’unité de mise au point automatique si un écart de paramètre est constaté.

Étape 7 : effectuer un test pratique de validation de la découpe

Une fois les opérations d’inspection et de correction terminées, effectuez une coupe d’essai sur une tôle de référence standard.

Évaluez la qualité du traitement selon les critères suivants :

• État de surface du bord de coupe

• Uniformité du trait de coupe

• Quantité de scories adhérentes

• État de pénétration complète

Un résultat de coupe d’essai stable et conforme prouve que le système de mise au point automatique a retrouvé un fonctionnement normal.

Conseils de maintenance préventive du système de mise au point automatique

Nettoyage périodique des composants optiques

Un entretien régulier des lentilles évite que les contaminations n’altèrent la précision de la mise au point.
Dans les ateliers de production à forte intensité, les composants optiques doivent faire l’objet d’une inspection visuelle quotidienne.

Surveillance régulière de l’état des capteurs

Maintenez l’élément de détection de hauteur exempt de poussières métalliques, de scories de coupe et de débris. Un nettoyage régulier garantit la stabilité du signal de retour de hauteur.

Inspection régulière des câbles et des connecteurs

Examinez les connexions électriques lors des cycles de maintenance préventive planifiée. La détection précoce du vieillissement des câbles contribue à éviter les pannes imprévues.

Maintenir à jour le micrologiciel et les paramètres du système

JUGAO publie occasionnellement des mises à jour système afin d’améliorer la stabilité de l’équipement. Maintenir les logiciels à jour contribue à réduire la fréquence des dépannages futurs.

Questions techniques fréquemment posées

Q1 : Quelles sont les principales causes courantes des défaillances de la mise au point automatique ?

Les principales sources de défaillance comprennent les lentilles de mise au point encrassées, les moteurs d’entraînement défectueux, les anomalies des capteurs, les bornes de câblage desserrées et les configurations de paramètres inadéquates.

Q2 : Une lentille contaminée peut-elle provoquer des dysfonctionnements de la mise au point automatique ?

Absolument. Les éléments optiques contaminés perturbent l’étalonnage du système, réduisent l’efficacité de transmission du laser et dégradent les performances globales de coupe.

Q3 : À quelle fréquence le système de mise au point automatique doit-il être étalonné ?

L’intervalle d’étalonnage dépend de la charge de production ; les utilisateurs doivent suivre le manuel officiel de maintenance de JUGAO.

Q4 : Pourquoi la position focale dérive-t-elle au cours de la coupe ?

Cette dérive peut être due à un capteur de hauteur défectueux, à des performances instables du servomoteur, à un mauvais contact électrique ou à des paramètres de processus incorrects.

Conclusion finale

Un dysfonctionnement de la mise au point automatique a de graves répercussions sur la qualité de coupe, l’efficacité de production et la fiabilité des machines de découpe laser JUGAO. Heureusement, la plupart des défaillances peuvent être diagnostiquées selon une procédure systématique : lecture des journaux d’alarme, inspection des ensembles optiques, test des performances du moteur de mise au point, validation du retour des capteurs, vérification de l’état du câblage et contrôle des paramètres logiciels.

Adoptez cette procédure complète de dépannage ainsi qu’une maintenance préventive standardisée. Vous pourrez réduire les arrêts imprévus, améliorer la répétabilité de coupe et maintenir votre machine de découpe laser JUGAO dans des conditions de fonctionnement optimales. Pour tout besoin d’assistance technique concernant votre équipement, n’hésitez pas à contacter l’équipe technique professionnelle de JUGAO pour bénéficier d’un diagnostic et de solutions adaptés.
