Chapitre 1 Aperçu

1.1 Interface principale

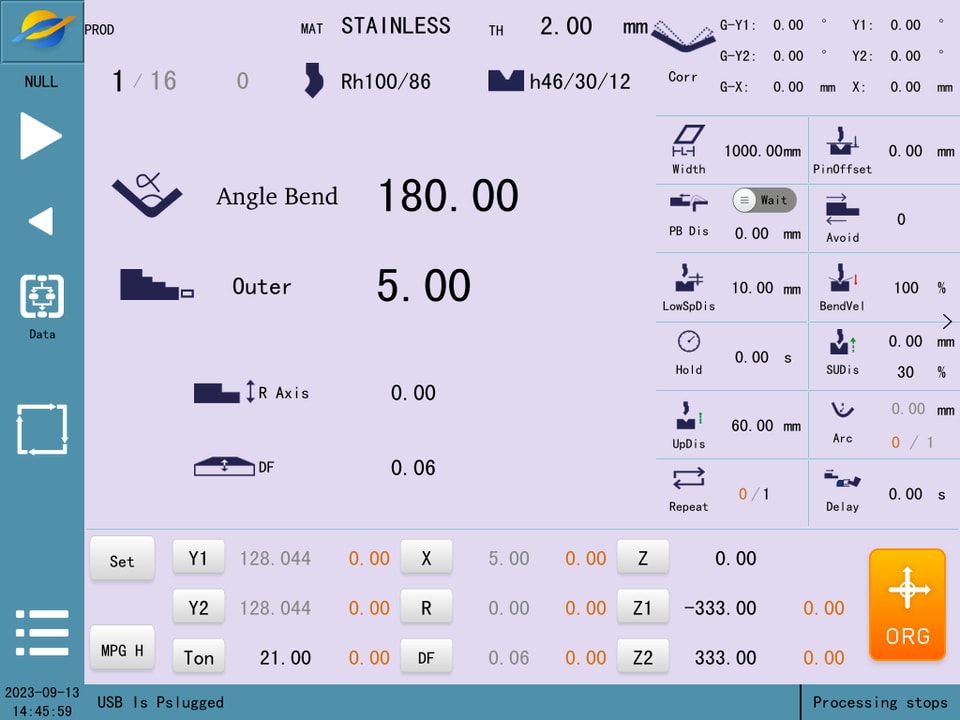

Après la mise sous tension et le démarrage du système, il entre dans la page principale, comme le montre la figure.

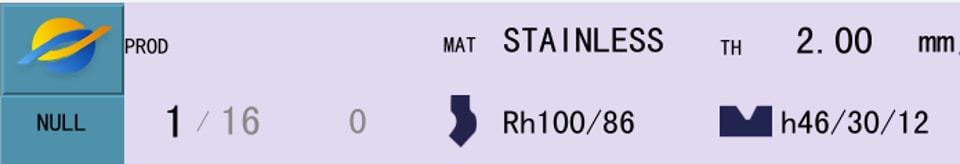

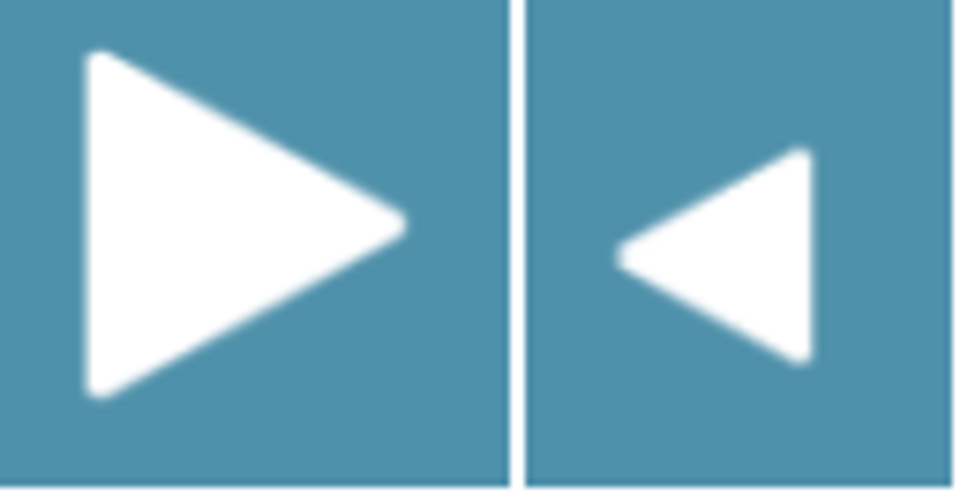

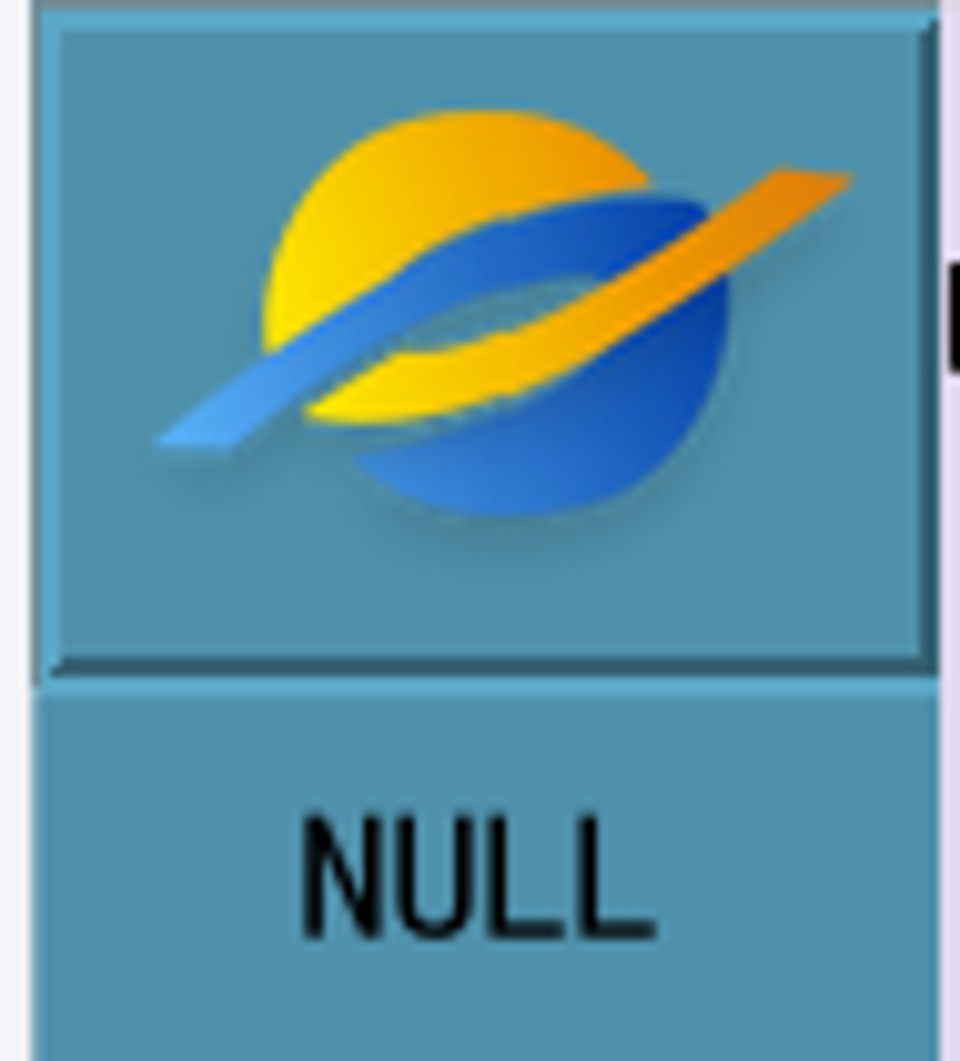

1. Sur le côté gauche se trouve la barre de fonctions, comprenant les boutons gauche et droit , le bouton de connexion du niveau de puissance , le bouton d'affichage du statut , le bouton menu et l'affichage de la date et de l'heure du système.

2. Cliquez sur le niveau de puissance de connexion et entrez votre nom d'utilisateur et votre mot de passe avant d'entrer dans le niveau de puissance élevée et de voir plus de la page.

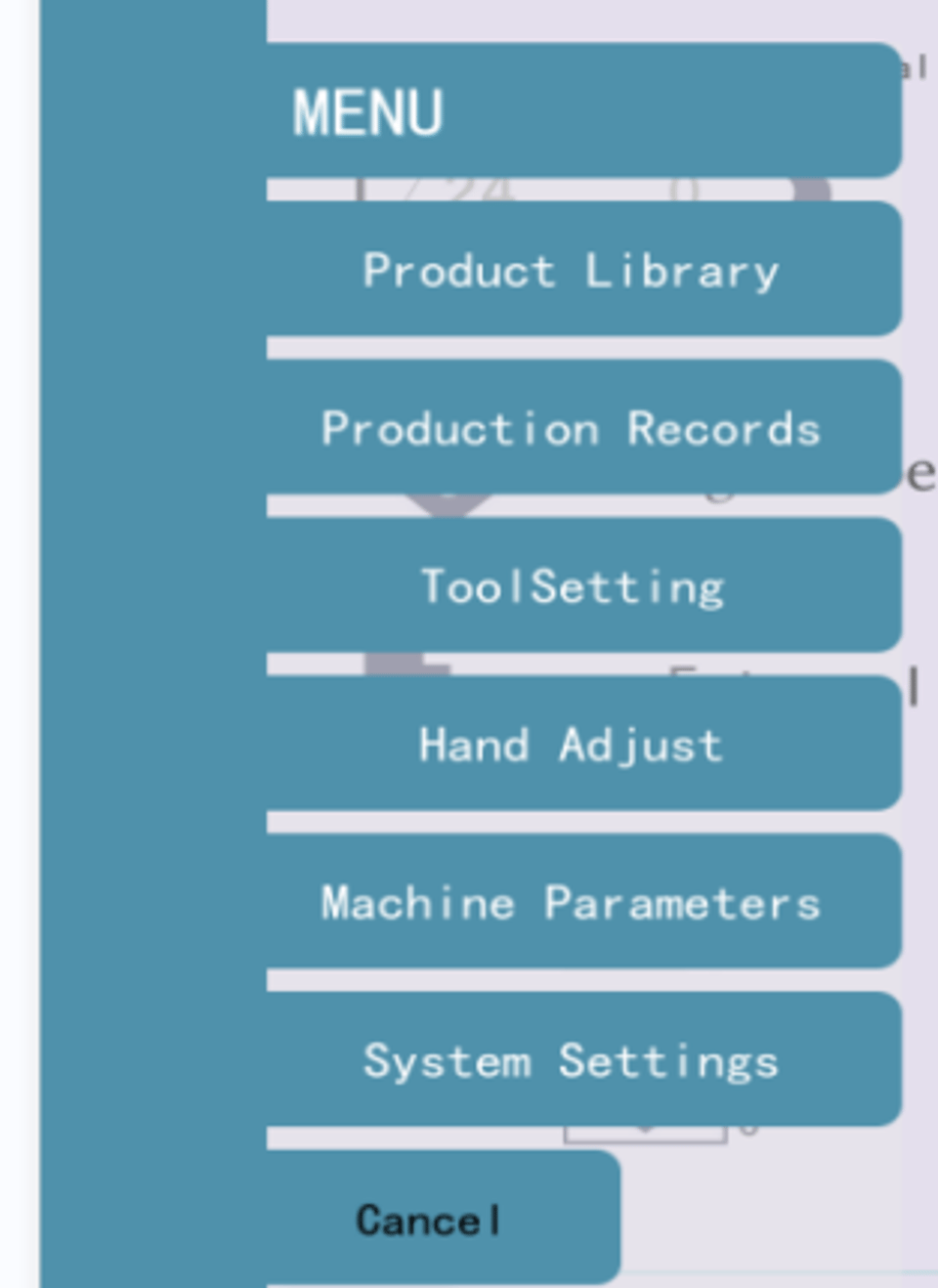

3. Barre de menu : Ce système est divisé en 6 menus selon les fonctions principales, dont :

Bibliothèque de produits : les produits peuvent être créés, stockés, lus et supprimés.

Enregistrements de production : définir des objectifs de production et conserver des enregistrements de production.

Réglage des outils : Entrez dans l'interface de réglage des outils pour ajuster l'ouverture maximale après le changement de moule.

Ajustement manuel des axes : Dans cet écran, vous pouvez effectuer des actions manuelles sur des axes individuels.

Paramètres de la machine : configuration de la machine, état de la machine et paramètres de réglage.

Paramètres du système : heure du système, sauvegarde et restauration des données, enregistrements d'alarme, paramètres du niveau de puissance, etc.

Chapitre 2 Produit Bibliothèque

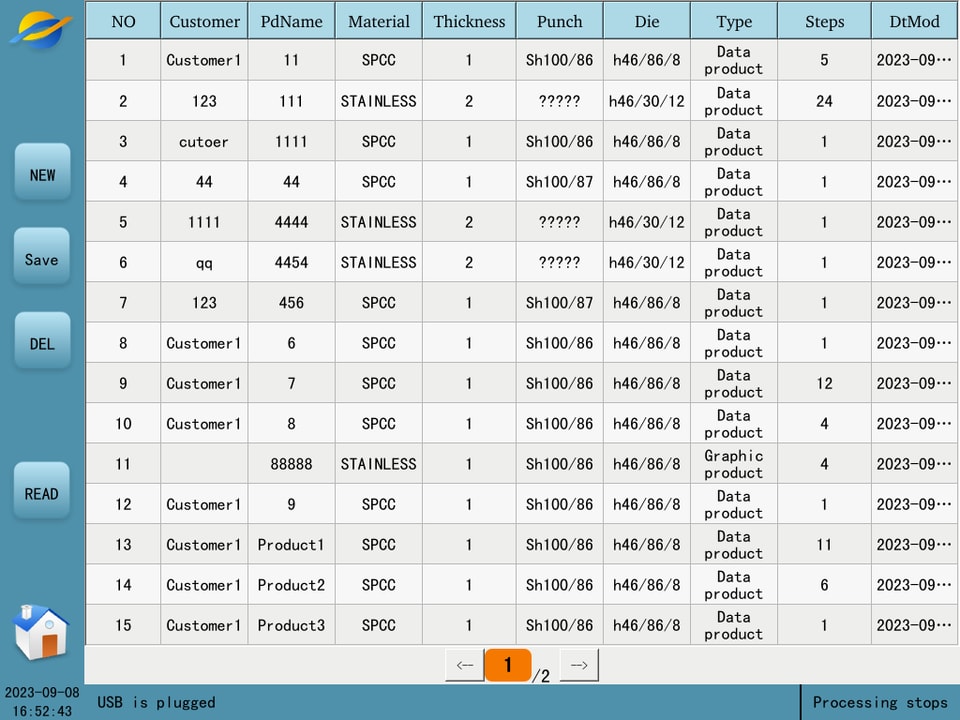

1.Cliquez sur le bouton 'Nouveau' pour accéder automatiquement à l'écran 'Traitement', où vous pouvez éditer un produit vierge

2.Cliquez sur le bouton 'Sauvegarder', entrez le nom du client et le nom du produit dans la fenêtre pop-up, et les informations du produit dans l'écran 'Traitement' seront sauvegardées dans la bibliothèque de produits.

3.Sélectionnez un produit et cliquez sur le bouton 'Supprimer', le produit sera supprimé de la bibliothèque de produits.

4.Sélectionnez un produit, cliquez sur le bouton 'Lire', et le produit sera lu dans l'écran 'Traitement'.

Chapitre 3 Gratuit pliage travail étape éditeur

Poinçon: Cliquez sur le nom du Poinçon pour accéder à la bibliothèque de Poinçons et sélectionner un moule. Les utilisateurs peuvent créer, éditer, supprimer et lire des moules dans la bibliothèque de Poinçons, veuillez vous référer à ' Chapitre 4 Bibliothèque de Moules ' pour plus de détails.

Matrice: Identique à 'Poinçon'. Les paramètres de moule définis ici sont le moule par défaut du système.

Matériau: Cliquez sur le nom du matériau pour sélectionner le matériau à traiter dans la bibliothèque de matériaux.

Épaisseur de la plaque : Modifiez l'épaisseur du matériau.

Pliage d'angle : cliquez peut choisir 'pliage d'angle', 'pliage de position', 'pliage à plat', 'pliage du bas'. Le dos selon le différent mode de pliage pour entrer l'angle ou la position correspondante.

Blocage : Cliquez pour sélectionner le blocage ou le palettisation.

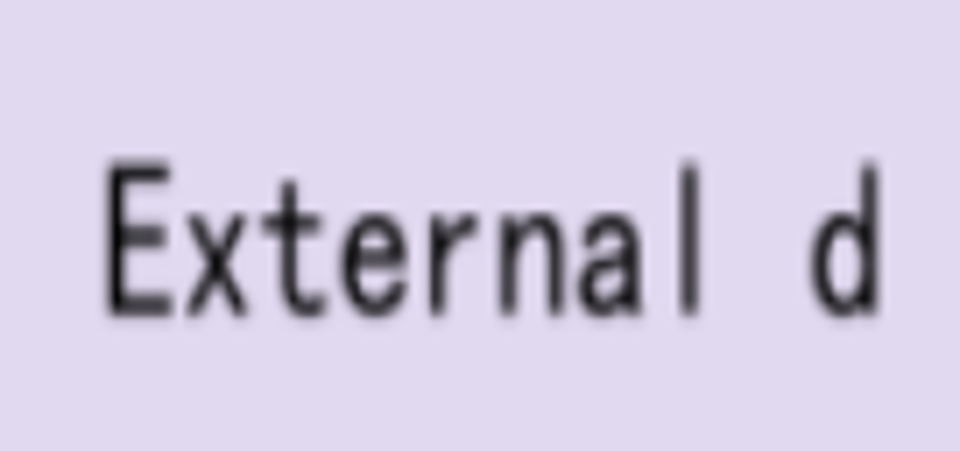

Dimension extérieure : Cliquez pour sélectionner 'Dimension extérieure', 'Dimension intérieure', 'position sur l'axe x'.

Axe R : Entrez la position de l'axe R.

Déviation : Entrez la position de la déviation.

Axe Z : entrez la position du point central de l'axe Z, depuis le calcul de la position Z1, Z2 ; Axe X : La position où le butoir se déplace horizontalement dans la direction du moule vertical.

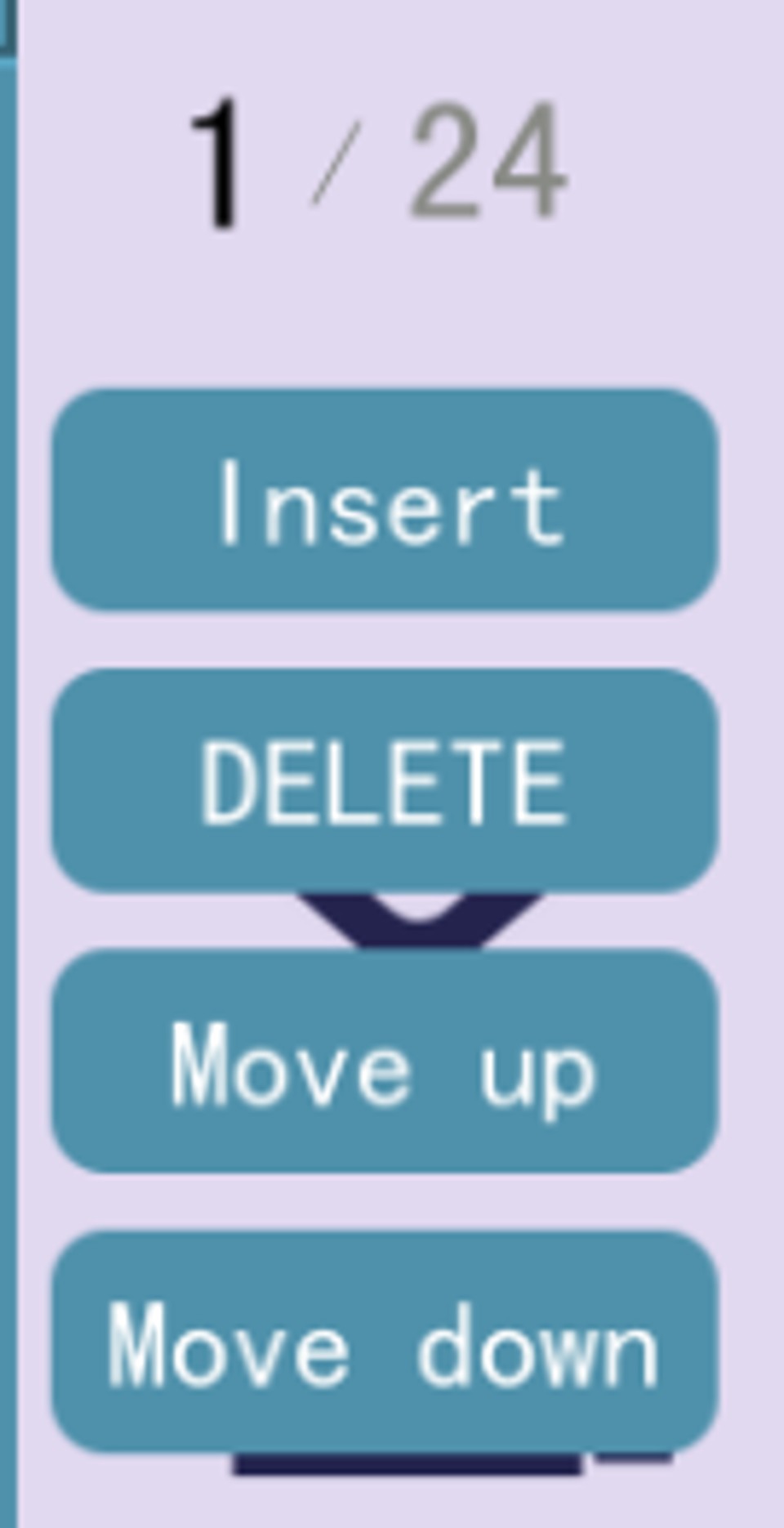

En cliquant sur le nombre d'étapes de travail, quatre boutons pour ajuster les étapes de travail apparaissent, ils sont :

Insérer : insérez une étape de travail vide au-dessus de l'étape de travail actuelle.

Supprimer : supprimez l'étape de travail actuelle, les étapes de travail suivantes sont automatiquement déplacées d'une ligne vers le haut.

Monter : échangez la position de l'étape de travail actuelle avec l'étape de travail précédente.

Descendre : échangez la position de l'étape de travail actuelle avec l'étape de travail suivante.

3.1 Référence détaillée

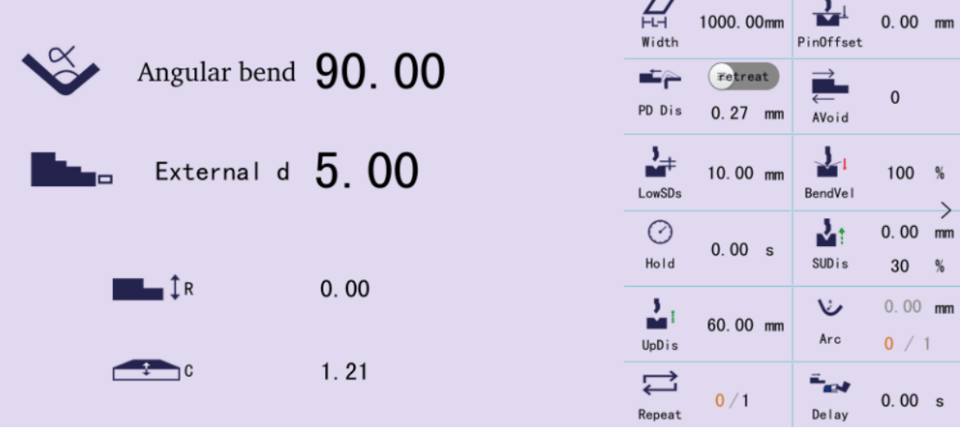

Traitement du côté droit des paramètres détaillés, il y a aussi un côté gauche du chapitre de sélection de mode en détail.

Sélection de la méthode de pliage :

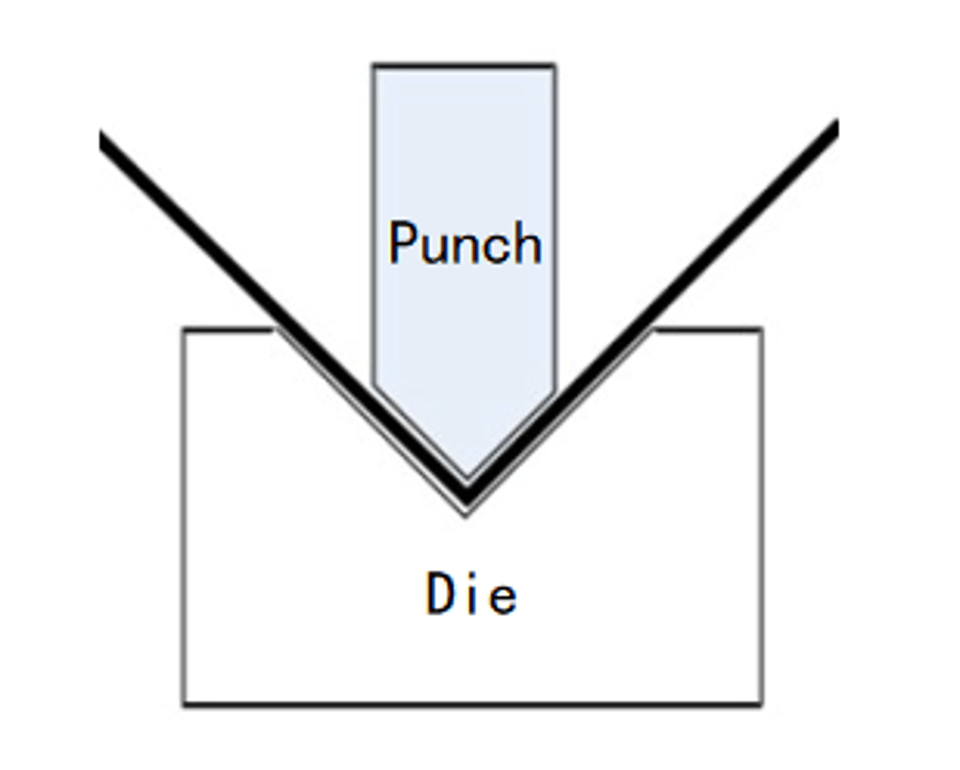

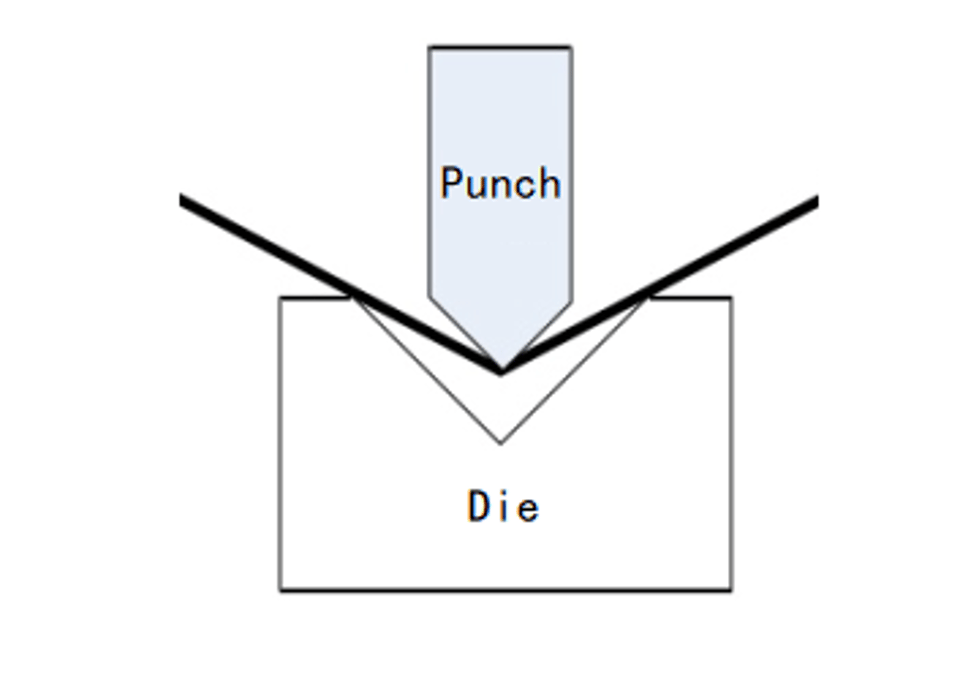

Pliage libre : La tôle est pliée à l'angle défini en abaissant le poinçon à la profondeur souhaitée, comme le montre la figure. Le système calcule la position requise de l'axe Y pour obtenir l'angle défini. Le pliage libre nécessite que l'angle du poinçon soit inférieur ou égal à l'angle de la matrice, et que l'angle cible soit plus grand que les angles supérieur et de la matrice.

Figure 3-4 Pliage libre

Pliage en fond de presse: Le poinçon sera plié dans le fond de la matrice pour obtenir l'angle de pliage requis, comme illustré dans la figure. La position de l'axe Y est la position du fond de la matrice moins l'épaisseur de la plaque, qui peut être corrigée par la valeur de correction.

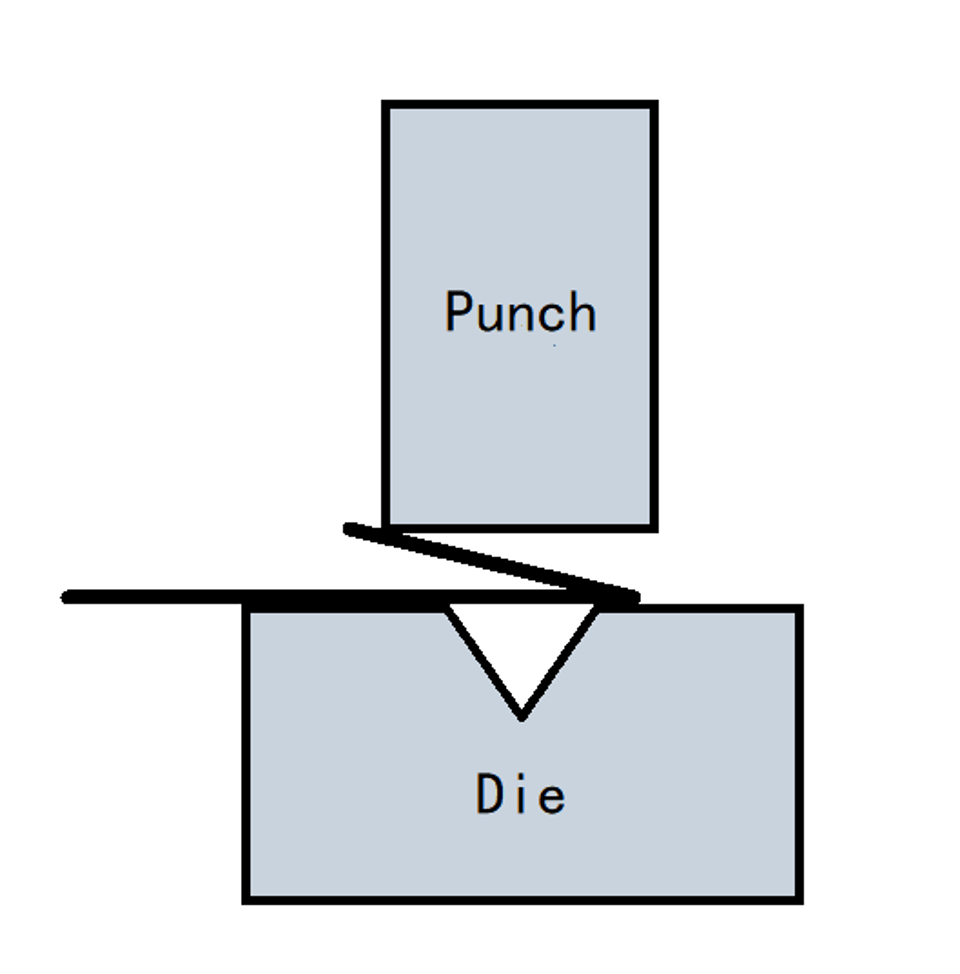

Pliage à plat: la plaque est pliée en un angle vif après le pliage précédent, en utilisant le poinçon à plat, l'angle vif de la plaque est aplati et la plaque est pliée, comme illustré dans la figure 3-6 la position de l'axe Y est pour la position du point de pression de la plaque moins l'épaisseur de la plaque, qui peut être corrigée par la valeur de correction.

Aplatissement en fond de presse: comme le pliage à plat en presse, la position de l'axe Y est pour la position du point de pression de la plaque, qui peut être corrigée par la valeur de correction.

Dimensions: dimensions intérieures, dimensions extérieures. Comme illustré dans la figure.

La distance de l'extrémité du butée par rapport à l'intérieur de la tôle au pliage, appelée dimension intérieure.

La distance de l'extrémité du butée par rapport à l'extérieur de la tôle au pliage, appelée dimension extérieure.

La position cible de l'axe X est calculée différemment pour les dimensions intérieures et extérieures car l'intérieur se rétrécit et l'extérieur s'étend lorsque la tôle est pliée. la position cible de l'axe X est plus grande que la dimension intérieure et plus petite que la dimension extérieure.

Matériau de blocage arrière: blocage et maintien du matériau. Lorsque la distance de l'axe X est courte, choisissez le mode blocage. Lorsque l'axe X est long, en raison de la gravité du matériau de la plaque vers le bas, on peut choisir le mode empilage, le matériau de la plaque sera placé sur le

doigt de blocage vers l'avant pour tenir. Lorsque vous utilisez le mode palette, le système calcule automatiquement la position cible de l'axe X et de l'axe R dans le mode palette.

Distance de recul : La distance relative que l'axe X doit reculer pour éviter lorsque le curseur descend au point de serrage.

Point de serrage: La position où le curseur est juste pressé contre la plaque.

Largeur de la planche: La largeur de la feuille le long de la longueur du moule.

Répéter: Le nombre de fois que l'étape de travail actuelle doit être répétée.

Signal de changement d'étape: Lorsque vous cliquez pour passer à 'utilisation', après que la course de retour de l'axe Y est terminée, vous devez appuyer une fois sur la pédale de descente avant que la butée arrière ne commence à se déplacer vers la position définie pour l'étape suivante.

Délai de changement d'étape: le temps de délai avant de passer à l'étape de travail suivante.

Distance lente: La distance entre le point de changement de vitesse et le point de la plaque. Si la distance lente de l'étape de travail actuelle est 0, la 'distance lente par défaut' est utilisée. Si la distance de ralentissement par défaut est également 0, la distance de ralentissement par défaut du système est utilisée.

Temps de maintien: Le temps de maintien après la fin du pliage. Le 'temps de maintien par défaut' est utilisé lorsque le temps de maintien de l'étape de travail actuelle est 0.

Chapitre 4 Moule Bibliothèque

4.1Bibliothèque de poinçons

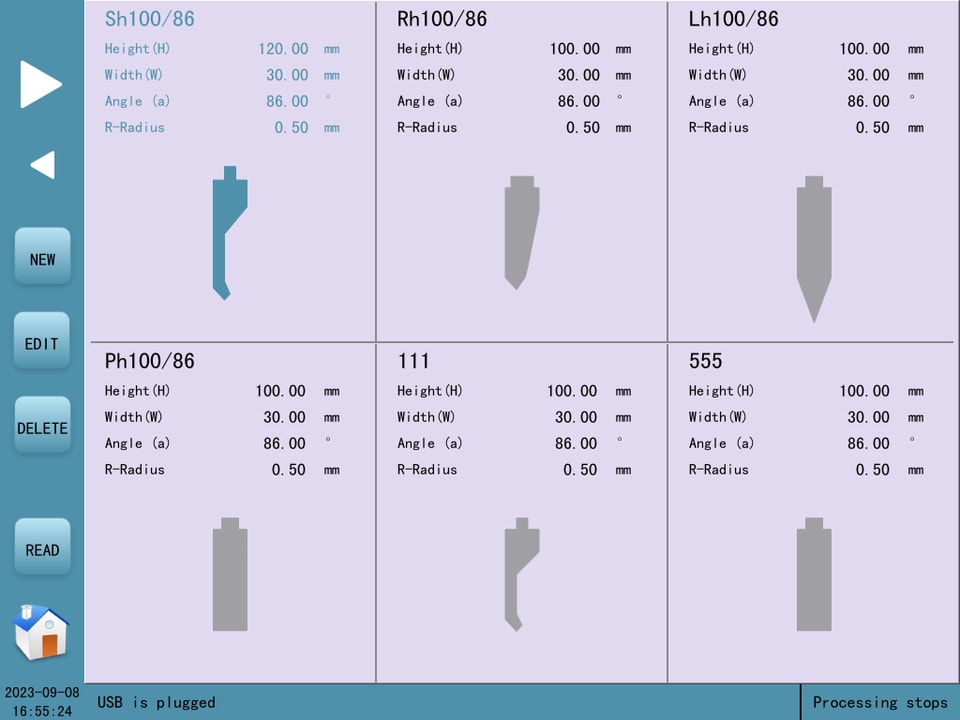

Dans l'écran 'Usinage', cliquez sur le nom du poinçon pour accéder à l'écran de la bibliothèque de poinçons, comme illustré dans la figure.

La Bibliothèque des Modèles Supérieurs affiche la liste des modèles supérieurs enregistrés dans le système, qui peut être parcourue à l'aide de la flèche gauche.

Cliquez sur le bouton pop-up de la barre de menu.

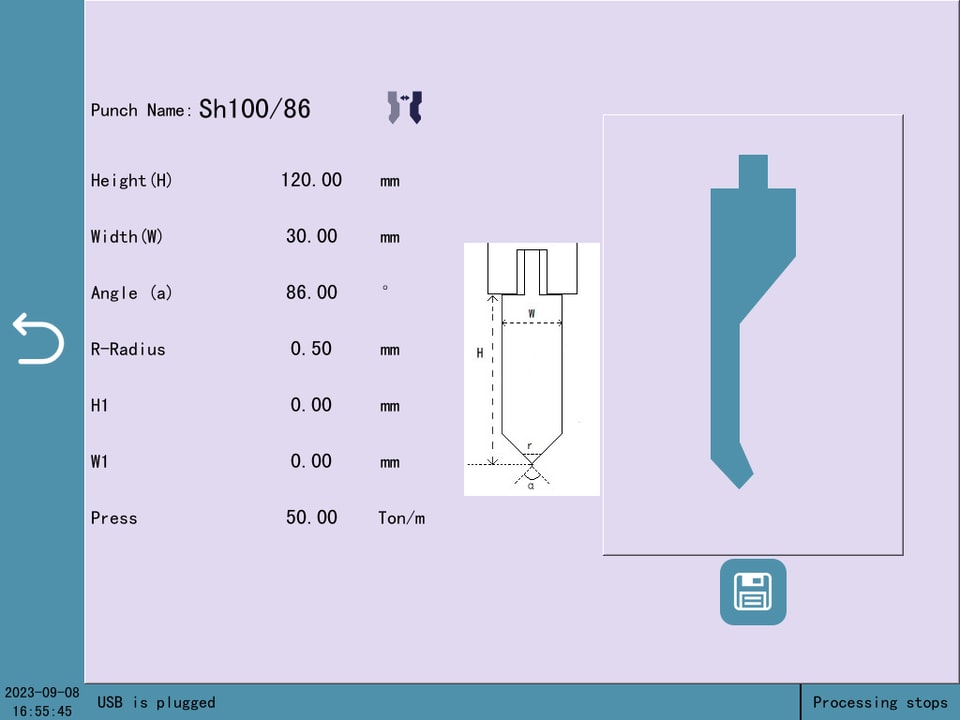

Nouveau Cliquez sur 'Nouveau' pour faire apparaître différents types de nouveaux poinçons ; entrez dans l'interface d'édition comme illustré dans la figure.

Modifier : Cliquez sur 'Modifier' pour modifier un paramètre du poinçon actuel.

Supprimer : Sélectionnez un poinçon et cliquez sur 'Supprimer' pour supprimer le poinçon.

Lire : Sélectionnez un poinçon et cliquez sur 'Lire' pour lire le poinçon sélectionné dans l'application actuelle.

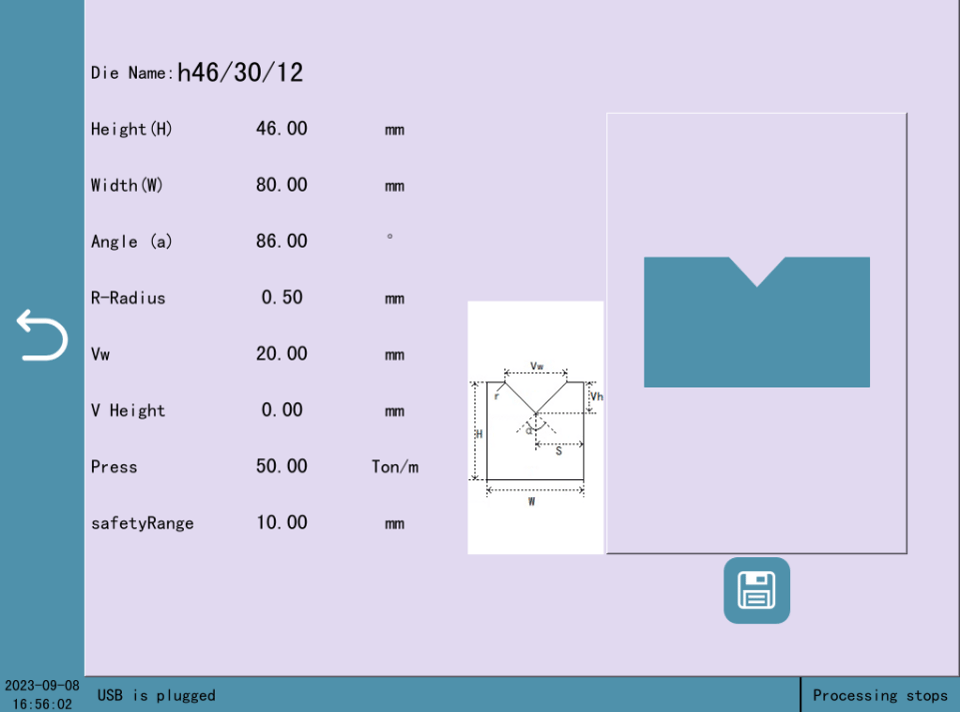

4.2 Bibliothèque de matrices

Chapitre 5 Système

5.1Dépannage des alarmes

Série numéro	Description de l'alarme	Vérification de l'alarme
Err1	Moteur non allumé	Cliquez sur le bouton START ou sur le bouton moteur pour allumer le moteur
Err2	Atteindre la limite	Entrer dans l'écran pas à pas, avancer dans la direction opposée en avançant pas à pas et quitter le limiteur
Err3	Les deux extrémités produisent des limites simultanément	Vérifier si le limiteur est endommagé ou s'il y a un circuit ouvert dans la ligne
Err4	Mauvaise cible d'axe réglage de position	Vérifier si la position cible est réglée sur vérifier la plage des limites supérieure et inférieure
Err5	Aucune ligne valide trouvée	Il y a une erreur dans le travail actuel entrée des paramètres de pas
Err7	Avant d'agir, veuillez chercher référence	Entrez dans l'écran d'état, cliquez sur le bouton de recherche et attendez la recherche pour compléter.
Err14	Inclinaison de l'axe Y	Entrez dans l'écran pas à pas, avance pas à pas ou tournez la manivelle à la main pour niveler le curseur

Err16	Arrêt d'urgence le bouton est pressé	Relâchez le bouton d'arrêt d'urgence
Err17	Montée d'urgence le bouton est pressé	Relâchez le bouton de montée d'urgence
Err21	Mauvais réglage de position de butée	Risque de collision avec la butée matériel, vérifiez les paramètres de configuration
Err30	Carte IO communication hors ligne	Rebranchez le câble de communication entre le PLC et l'IO
Err34	Atteindre le logiciel limite	Entrez dans l'écran pas à pas, avance pas à pas dans la direction opposée du mouvement
Err38	Surveillance de sécurité	Vérifiez l'entraînement pour les alarmes
