Pourquoi l’essai d’une cintreuse de tubes est-il essentiel après son installation ?

La machine est installée, le câblage est terminé et la mise à niveau est effectuée. Tout semble prêt, mais la qualité de l’installation ne se vérifie pas au moment de la mise sous tension—mais lorsque la machine cintre son premier tube.’mais lorsque la machine cintre son premier tube.

De nombreuses erreurs d’installation passent inaperçues lorsque la machine fonctionne à vide ; elles ne se manifestent qu’en charge, pendant le cintrage des tubes. C’est précisément le rôle de l’essai : offrir une dernière occasion de tout vérifier avant le lancement de la production à grande échelle. Détecter et corriger les problèmes à ce stade limite les coûts et facilite considérablement les réglages.

Que permet de vérifier l’essai ?

En bref, il porte sur quatre points essentiels : la stabilité générale de la machine, la conformité et la répétabilité de la précision de cintrage, l’alignement de l’outillage par rapport au tube, ainsi que l’intégrité des systèmes mécaniques et électriques liés à l’installation.

Ces objectifs peuvent sembler simples, mais chacun influe directement sur l’efficacité de la production et la qualité des produits. La répétabilité est particulièrement importante—Produire un tube conforme ne présente pas de grande difficulté ; le véritable défi consiste à garantir que chaque tube respecte les normes.

Deux vérifications à effectuer avant de commencer

Tout d’abord, vérifiez le nivellement et l’ancrage de la machine. À l’aide d’un niveau de précision, contrôlez de nouveau le bâti et le châssis principal afin de vous assurer que la mise à niveau respecte les tolérances admises. Serrez uniformément les boulons d’ancrage conformément aux spécifications et évitez toute tension inégale. Un ancrage irrégulier peut facilement provoquer des vibrations et des déplacements pendant l’essai.

Ensuite, vérifiez les raccordements électriques et hydrauliques. Contrôlez la tension d’alimentation et l’équilibre des phases, assurez-vous que la mise à la terre est fiable et inspectez le cheminement des flexibles hydrauliques ainsi que leurs raccords pour détecter d’éventuelles fuites. Une alimentation instable ou une légère fuite hydraulique peut perturber la commande servo et la régularité du cintrage lors des essais de production.

L’essai de production se déroule en plusieurs étapes

Première étape : fonctionnement à vide. Faites fonctionner tous les axes, dispositifs de serrage, mandrins et mouvements de rotation sans tube chargé. Soyez attentif aux bruits anormaux, aux vibrations et aux mouvements saccadés. Ces signes indiquent généralement un problème d’alignement ou une fixation incorrecte—qui peut être facilement corrigé à ce stade.

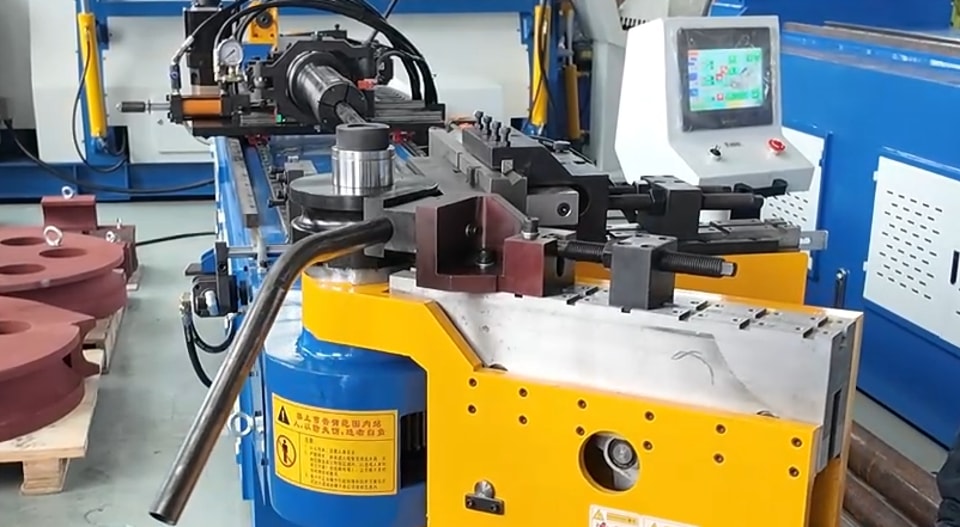

Deuxième étape : essai de cintrage simple. Commencez par un seul pli, avec un rayon standard et un tube court. En cas de problème d’installation, même ce cintrage élémentaire le révélera par un écart angulaire, des rayures en surface ou un retour élastique inattendu.

Troisième étape : vérification de la précision et de la répétabilité. Cintrez plusieurs fois la même pièce et comparez les résultats. Si les angles varient d’une pièce à l’autre, les causes possibles sont un nivellement incomplet de la machine, un outillage mal aligné ou des contraintes résiduelles dans le châssis dues à l’installation. Il est bien plus facile de résoudre ces problèmes maintenant qu’après le démarrage de la production à grande échelle.

Problèmes courants lors des essais de production après installation

Désalignement entre l’outillage et l’axe central de la machine. C’est l’un des problèmes les plus fréquents pendant les essais de production, souvent dû à une installation incorrecte de la tête de cintrage ou à un mauvais réglage de l’outillage. Il peut se traduire par l’ovalisation du tube, un amincissement irrégulier de la paroi et des marques laissées par l’outillage.

Force de serrage insuffisante ou positionnement incorrect du mandrin. Le glissement ou le plissement du tube lors des essais de cintrage peut sembler relever du procédé, mais ces problèmes sont souvent liés à l’installation et à l’alignement. Sur une machine correctement installée, la réponse aux réglages fins des paramètres est prévisible.

Vibrations ou bruit en charge. Les vibrations pendant le cintrage sont un signe d’alerte évident, généralement révélateur d’un problème d’ancrage, d’un contact irrégulier avec le sol ou de raccordements mécaniques mal serrés après l’installation. Les essais en charge constituent le moyen le plus rapide de détecter ces problèmes.

Principes de réglage fin des paramètres

Évitez d’utiliser la vitesse maximale pendant les essais de production. Des mouvements lents et maîtrisés permettent de mieux observer le fonctionnement de la machine et de distinguer les problèmes d’installation de ceux liés au réglage du procédé. N’augmentez progressivement la pression et la vitesse qu’après avoir confirmé le bon fonctionnement de l’ensemble.

La précision de rotation et d’avance est un indicateur essentiel de la qualité de l’installation. Les écarts constatés pendant les essais de production signalent généralement qu’il faut régler l’alignement du codeur ou l’installation mécanique.

Quelques questions fréquentes

Combien de temps dure un essai ? Il se poursuit jusqu’à ce que la précision et la répétabilité du cintrage restent stables sur plusieurs cycles. Selon la complexité de la pièce, cela peut prendre de quelques heures à plusieurs jours.

Un essai permet-il de détecter toutes les erreurs d’installation ? Tous les problèmes ne se manifestent pas immédiatement, mais l’essai reste le moyen le plus efficace de repérer les principaux défauts mécaniques, électriques et d’alignement avant le lancement de la production à grande échelle.

Quels matériaux utiliser pour l’essai ? Vous devez utiliser le même lot de matériau que celui prévu pour la production. Les matériaux ayant des caractéristiques de pliage différentes, un essai réalisé avec un autre matériau n’aurait aucun sens.

Un essai n’est pas une simple formalité. C’est la meilleure occasion de détecter rapidement les erreurs d’installation et de garantir une précision de pliage durable. Identifier et résoudre les problèmes en amont permet d’assurer le bon déroulement de la production.
