Rouleuse de tôles mécanique 6X1500 W11F avec pré-croquage
Rouleuse de tôles mécanique 6X1500 W11F avec pré-croquage
Caractéristiques principales :
1. Il s’agit d’un type de rouleuse asymétrique à 3 rouleaux. Le rouleau supérieur est l’entraînement principal.
2. Le rouleau inférieur effectue un mouvement de montée et de descente ; l’engrènement entre les engrenages des rouleaux supérieur et inférieur permet de serrer fermement la tôle.
3. Le rouleau latéral effectue un mouvement de levage incliné.
4. Elle offre une double fonction de pré-cintrage et de cintrage circulaire. Elle se caractérise par une grande rigidité, et est facile à utiliser et à entretenir.

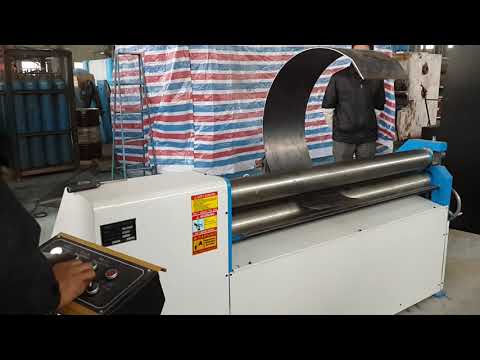

Exemple présenté
Paramètres du produit :
N° | DÉSIGNATION | DONNÉES | UNITÉ | REMARQUES | |||
1 | Longueur utile | 1500 | mm |
| |||
2 | Épaisseur maximale de cintrage | 6 | mm |
| |||
3 | Diamètre du rouleau supérieur | 170 | mm |
| |||
4 | Diamètre du rouleau inférieur | 170 | mm |
| |||
5 | Diamètre du rouleau latéral | 170 | mm |
| |||
6 | Diamètre minimal de cintrage | 300 mm | 210 | mm | 240 N/mm² | ||
700mm | 260 | mm | 240 N/mm² | ||||
1500 mm | 350 | mm | 240 N/mm² | ||||
7 | Vitesse de laminage | 5 | m/min |
| |||
8 | Moteur principal | 3 | kW |
| |||
9 | Dimension hors tout | Longueur | 2800 | mm |
| ||
Largeur | 800 | mm |
| ||||
Hauteur | 1100 | mm |
| ||||
10 | Poids | 1500 | kg | ||||

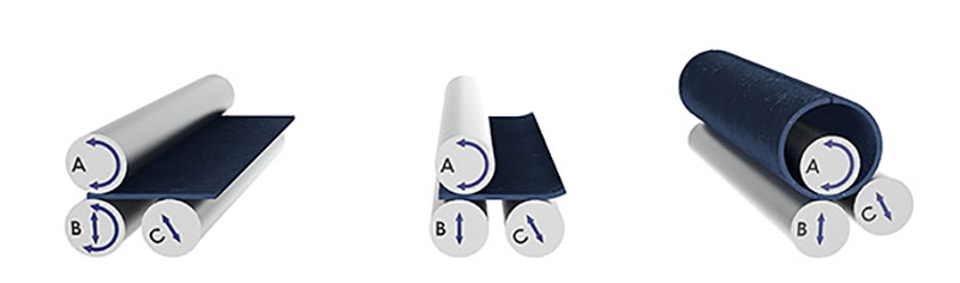

Principe de fonctionnement
Liste des marques d’accessoires
N° | Nom | Modèle/Fabricant | Autres | Configuration |
1 | Contrôleur | Bouton | Standard | |
2 | Électricité | Schneider Electric, Allemagne | Interrupteur de fin de course et interrupteur de limite | |
3 | Moteur principal | Moteur Siemens | ||
4 | Moteur réducteur | Moteur Siemens | ||
5 | Rouleau supérieur | Fabriqué par JUGAO | ||
6 | Rouleaux inférieurs | Fabriqué par JUGAO | ||
7 | Supports latéraux | Fabriqué par JUGAO | ||
PIÈCES DE RECHANGE ET OUTILS SPÉCIAUX
Accessoire | ||||
1 | GB801-2011 | Boulon M16X500 | Pièce | 4 |
2 | GB7160-2016 | Écrous M16 | Pièce | 4 |
3 | GB610-2014 | Clé du coffret électrique | Pièce | 1 |
Pièces de rechange | ||||
4 | GB689-2018 | Joint torique | Pièce | 17 |
5 | GB638-2018 | Joint combiné | Pièce | 16 |
LISTE DES DOCUMENTS D’ACCOMPAGNEMENT :
Document | |||
1 | Notice d’utilisation | Copier | 1 |
2 | Certification CE | Copier | 1 |
3 | Liste de colisage/Facture commerciale (certificat d’origine) | Copier | 1 |
4 | Contrôle conforme | Copier | 1 |
