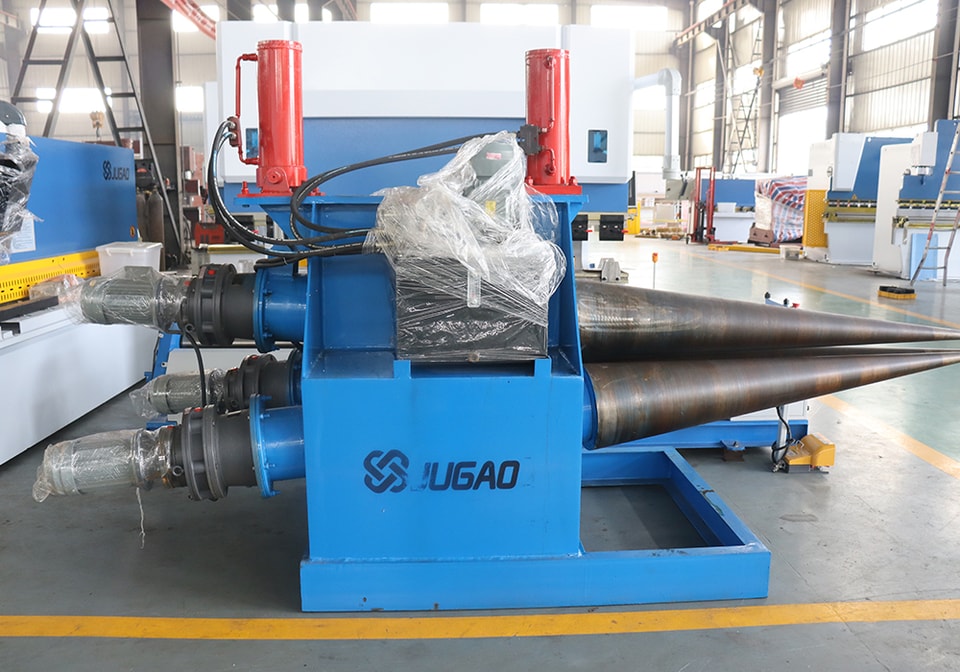

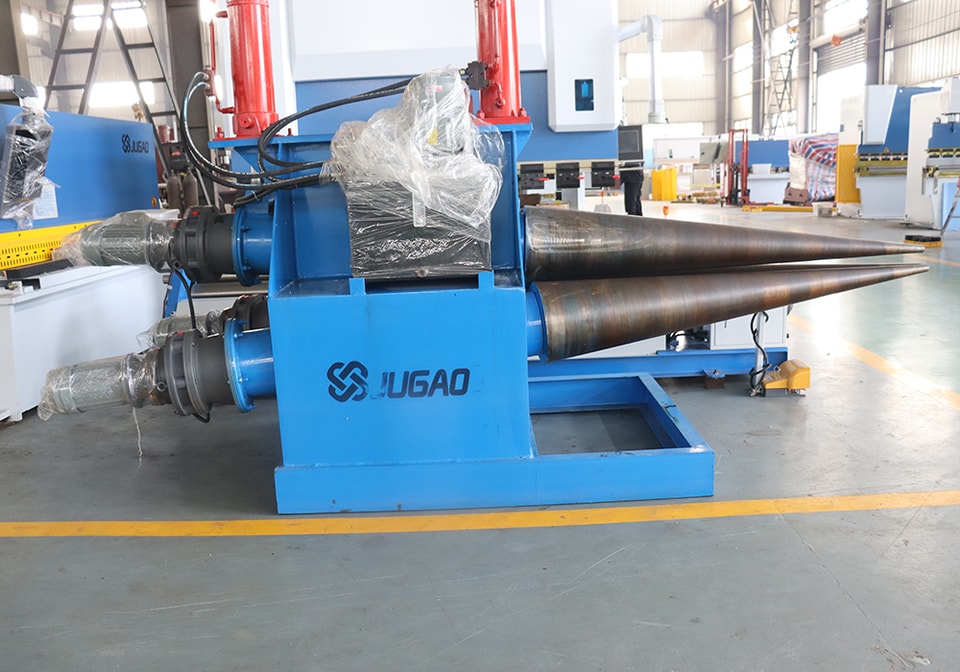

Rouleuse de tôles conique universelle / Rouleuse de tôles conique

Rouleuse de tôles conique universelle / Rouleuse de tôles conique

Partie châssis : soudée en acier d’angle et en acier en U, avec une bonne rigidité ; la surface de la tôle usinée est plane et esthétique, et la machine est compacte et facile à utiliser.
Partie noyau : elle est composée de trois rouleaux symétriques, avec une structure rigoureuse et stable.
Système de transmission : le moteur est installé au bas du châssis, et les trois rouleaux symétriques situés au-dessus sont entraînés par l’ensemble courroie et engrenages afin de fonctionner de manière synchrone et d’achever l’opération de traitement. Le rouleau supérieur effectue un mouvement vertical de montée et de descente au centre symétrique des deux rouleaux inférieurs, obtenu par une transmission vis-écrou. Les deux rouleaux inférieurs effectuent un mouvement de rotation, et l’engrenage de sortie du réducteur s’engrène avec l’engrenage du rouleau inférieur pour fournir le couple nécessaire à la tôle roulée.
Cette machine est conçue de manière rationnelle et est facile à utiliser et à entretenir.
Composants principaux
(1) Rouleaux supérieur et inférieur : ils constituent une partie importante de la cintreuse de tôles. La surface du rouleau est conique, le matériau est constitué de pièces forgées de haute qualité, et il a subi une trempe et un revenu.
(2) Châssis : structure soudée en tôle d’acier, éliminant les contraintes de soudage. Le haut du châssis est équipé d’un vérin de pression du rouleau supérieur ; la tige de piston du vérin est reliée aux paliers du rouleau supérieur. Le rouleau supérieur se déplace de haut en bas avec le vérin hydraulique.
(3) Dispositif de transmission principal : les trois rouleaux de cette machine sont tous entraînés ; ils se composent du moteur principal, d’un réducteur à roue et vis cycloïdale, etc. Il peut tourner en marche avant et arrière pour fournir la puissance nécessaire au roulage de la tôle.
(4) Partie électrique : tous les appareils électriques de cette machine sont installés dans l’armoire électrique, et la commande s’effectue par poignée, ce qui est pratique. Le circuit principal adopte un courant alternatif triphasé 380 V. 3 moteurs principaux entraînent la rotation des rouleaux de travail, et 1 moteur entraîne le groupe hydraulique avec protection contre les surintensités et les courts-circuits.
Caractéristiques du produit
1. Cintrage d’extrémité de haute précision, réglage libre de la longueur du bord droit, précintrage par pression directe du rouleau supérieur et précintrage d’extrémité de haute précision réalisables.
2. Commande numérique NC, rendement de production élevé, paramètres de processus basés sur le NC pour les produits roulés, fonctionnement simple et efficacité considérablement améliorée.
3. Précision supérieure du produit, le rouleau supérieur est de forme tambour, et la partie inférieure du rouleau inférieur est réglée avec un rouleau pour un cintrage continu. Des produits idéaux peuvent être roulés dans une large gamme, des tôles fines aux tôles épaisses.
4. Utilisation sûre : les deux rouleaux inférieurs sont fixes, le rouleau supérieur se déplace de haut en bas, à gauche et à droite, la pièce ne se déplace pas avec le rouleau de travail, ce qui garantit la sécurité de l’opérateur.
5. Structure monobloc, fondation simple, facile à déplacer ; l’équipement adopte un châssis intégré, sans besoin de boulons d’ancrage, la fondation est simple et le déplacement du poste de travail est pratique.
6. Différentes utilisations, méthodes de commande numérique correspondantes : selon l’utilisation, il existe les méthodes de commande numérique suivantes : TNC (NC supérieur) : variétés multiples, production à petite échelle ; T&BNC (NC supérieur et inférieur) : peu de variétés, production à grande échelle.
7. Formes de cintrage variées, avec formes en O, en U, à R multi-étages et dispositif de cône auxiliaire, permettant de rouler une certaine gamme de cônes. Cintrage en O : méthode de cintrage arrière ; cintrage en U : méthode de cintrage avant ; cintrage en R à plusieurs sections : méthode combinée.
Modèle | Épaisseur de la tôle en bobine (mm) | Largeur de la tôle en bobine (mm) | Diamètre de l’arbre supérieur (mm) | Puissance du moteur (mm) | Dimensions (mm) |
W12NC-4×1500 | 1-4 | 1500 | 140 | 3 | 2800×800×1000 |
W12NC-4×2000 | 1-4 | 2000 | 160 | 4 | 3400×900×1000 |
W12NC-6×2000 | 1-6 | 2000 | 170 | 4 | 3600×1100×1100 |
W12NC-6×2500 | 1-6 | 2500 | 190 | 5.5 | 4000×1200×1200 |
W12NC-8×2000 | 2-8 | 2000 | 210 | 7.5 | 4700×1500×1500 |
W12NC-12×2000 | 3-12 | 2000 | 240 | 7.5 | 4200×1500×1500 |
W12NC-12×2500 | 3-12 | 2500 | 260 | 11 | 4800×1600×1600 |
W12NC-16×2500 | 3-16 | 2500 | 280 | 11 | 5000×1700×1700 |
W12NC-16x4000 | 4-16 | 4000 | 370 | 22 | 6600×1700×1700 |
W12NC-20×2500 | 3-20 | 2500 | 340 | 15 | 5000×1900×1880 |
W12NC-20×3200 | 4-20 | 3200 | 380 | 18.5 | 4600×2200×2200 |
W12NC-25×2000 | 3-25 | 2000 | 340 | 15 | 4600×1900×1900 |
W12NC-25×2500 | 4-25 | 2500 | 380 | 18.5 | 5100×2200×2200 |
W12NC-25×3200 | 5-25 | 3200 | 420 | 22 | 6600×2550×2500 |
W12NC-30×2500 | 5-30 | 2500 | 420 | 22 | 6000×2800×2900 |
W12NC-30×3200 | 5-30 | 3200 | 450 | 30 | 6800×2900×2900 |
W12NC-40×2500 | 6-40 | 2500 | 520 | 37 | 6500×3000×3000 |
W12NC-40×3200 | 6-40 | 3200 | 550 | 2×22 | 7100×3000×3000 |
W12NC-50×2500 | 8-50 | 2500 | 580 | 2×22 | 6500×3000×3000 |
W12NC-50×3200 | 8-50 | 3200 | 620 | 2×30 | 7100×3000×3000 |
W12NC-60×3200 | 10-60 | 3200 | 660 | 2×37 | 7200×3300×3500 |
W12NC-80×3200 | 16-80 | 3200 | 800 | 2×45 | 7500×3500×3800 |
W12NC-100x3200 | 20-100 | 3200 | 860 | 2×55 | 8100×3800×3800 |
W12NC-120×3200 | 20-120 | 3200 | 920 | 2×63 | 8200×4000×4000 |
W12NC-150×3200 | 25-140 | 3200 | 1080 | 2×75 | 8600×5000×5000 |
W12NC-160×3200 | 30-160 | 3200 | 1160 | 2×75 | 8600×5200×5200 |
W12NC-180×3200 | 30-180 | 3200 | 1220 | 2×90 | 8800×6000×5800 |
