Rouleuse symétrique mécanique à 3 rouleaux 6X3200 W11


Rouleuse symétrique mécanique à 3 rouleaux 6X3200 W11

Caractéristiques du produit
1. La machine adopte une structure asymétrique à 3 rouleaux, avec le rouleau supérieur comme entraînement principal et le rouleau inférieur effectuant un mouvement vertical afin de serrer fermement la tôle. L’entraînement de la machine provient de l’engrènement entre le pignon du rouleau inférieur et celui du rouleau supérieur.
2. Cette machine est la rouleuse 3 rouleaux la plus précise de sa catégorie. La conception RGS réduit au minimum la distance entre les points de pliage, garantissant une précision de cintrage supérieure.
3. Le support de rouleau extra-large avec circuit de lubrification est monté sur des glissières linéaires afin de prévenir l’usure.
4. La très grande puissance de rotation garantit un couple de laminage et une vitesse supérieurs de la machine, disponibles sans perte d’énergie puisque les trois rouleaux sont entraînés indépendamment par des engrenages et des réducteurs directement couplés aux arbres des rouleaux.
Principales étapes du processus de fabrication
1. Rouleaux de travail : lingot d’acier moulé (analyse de la composition chimique) : contrôle des performances - ébauche de forgeage - recuit de forgeage - contrôle UT des défauts - ébauche (essais mécaniques) - traitement thermique (trempe et revenu) - contrôle UT des défauts - semi-finition - finition - contrôle MT
2. Grandes pièces forgées : corps de cylindre, engrenage, forgeage de l’arbre d’engrenage - ébauche - contrôle de surface - ébauche - contrôle UT des défauts - traitement thermique avec détecteur de défauts UT - semi-finition - finition - contrôle MT
3. Structure soudée : bâtis, châssis, boîtier de roue. Tôle entrant en usine (analyse de la composition chimique, essai des propriétés mécaniques) - prétraitement - découpe de tôle - soudage - contrôle UT ou RT des soudures - traitement de recuit - ébauche - finition - détensionnement vibratoire - grenaillage à chaud - finition
Exemple présenté
Paramètres du produit :
N° | DÉSIGNATION | DONNÉES | UNITÉ | REMARQUES | |||
1 | Longueur utile | 3200 | mm |
| |||
2 | Épaisseur maximale de cintrage | 6 | mm |
| |||
3 | Diamètre du rouleau supérieur | 220 | mm |
| |||
4 | Diamètre du rouleau inférieur | 180 | mm |
| |||
5 | Distance entre 2 rouleaux inférieurs | 280 | mm |
| |||
6 | Diamètre minimal de cintrage | 3200mm | 550 | mm | 240 N/mm² | ||
1600 mm | 385 | mm | 240 N/mm² | ||||
300 mm | 260 | mm | 240 N/mm² | ||||
7 | Vitesse de laminage | 5 | m/min |
| |||
8 | Moteur principal | 7.5 | kW |
| |||
9 | Dimension hors tout | Longueur | 5000 | mm |
| ||
Largeur | 1500 | mm |
| ||||
Hauteur | 1600 | mm |
| ||||
10 | Poids | 4000 | kg | ||||

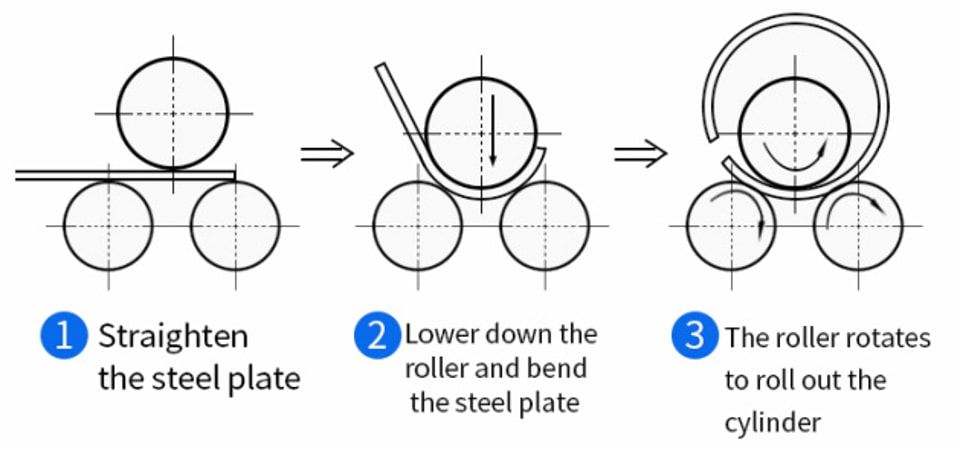

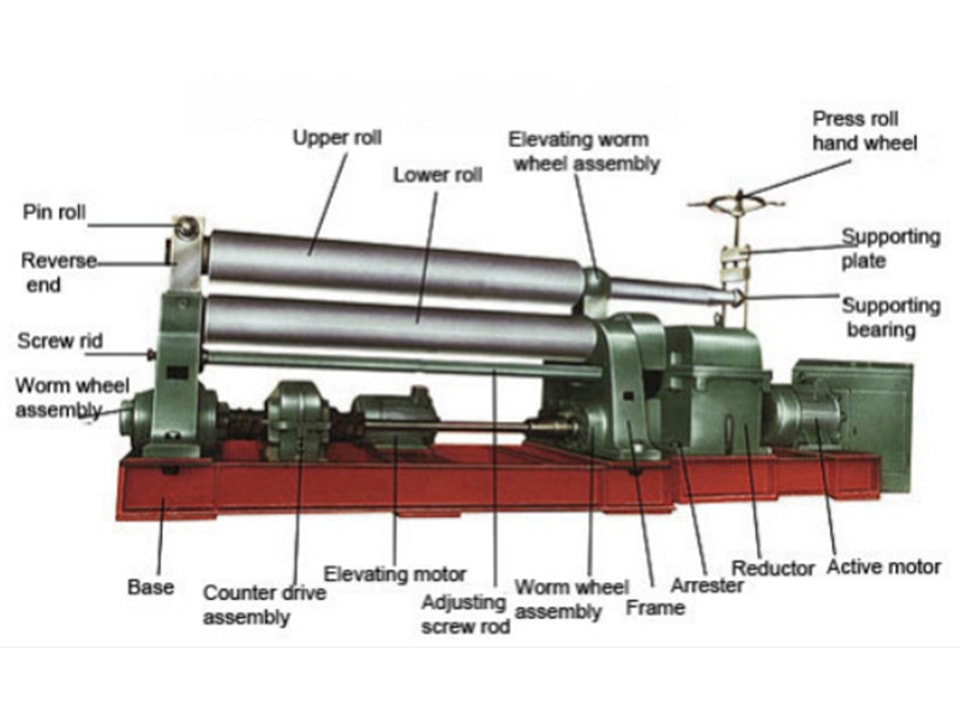

Principe de fonctionnement

Liste des marques d’accessoires

N° | Nom | Modèle/Fabricant | Autres | Configuration |
1 | Contrôleur | Bouton | Standard | |
2 | Électricité | Schneider Electric, Allemagne | Interrupteur de fin de course et interrupteur de limite | |
3 | Moteur principal | Moteur Siemens | ||
4 | Moteur réducteur | Moteur Siemens | ||
5 | Partie hydraulique | Rexroth | ||
6 | Rouleau supérieur | Fabriqué par JUGAO | ||
7 | Rouleaux inférieurs | Fabriqué par JUGAO | ||
8 | Cintrage de l’extrémité du profilé | Fabriqué par JUGAO | En option | |
9 | Cintrage conique | Fabriqué par JUGAO | ||
PIÈCES DE RECHANGE ET OUTILS SPÉCIAUX
Accessoire | ||||
1 | GB801-2011 | Boulon M16X500 | Pièce | 4 |
2 | GB7160-2016 | Écrous M16 | Pièce | 4 |
3 | GB610-2014 | Clé du coffret électrique | Pièce | 1 |
Pièces de rechange | ||||
4 | GB689-2018 | Joint torique | Pièce | 17 |
5 | GB638-2018 | Joint combiné | Pièce | 16 |
LISTE DES DOCUMENTS D’ACCOMPAGNEMENT :
Document | |||
1 | Notice d’utilisation | Copier | 1 |
2 | Certification CE | Copier | 1 |
3 | Liste de colisage/Facture commerciale (certificat d’origine) | Copier | 1 |
4 | Contrôle conforme | Copier | 1 |
PIÈCES EN OPTION
- Cintrage de l’extrémité du profilé

- Cintrage conique




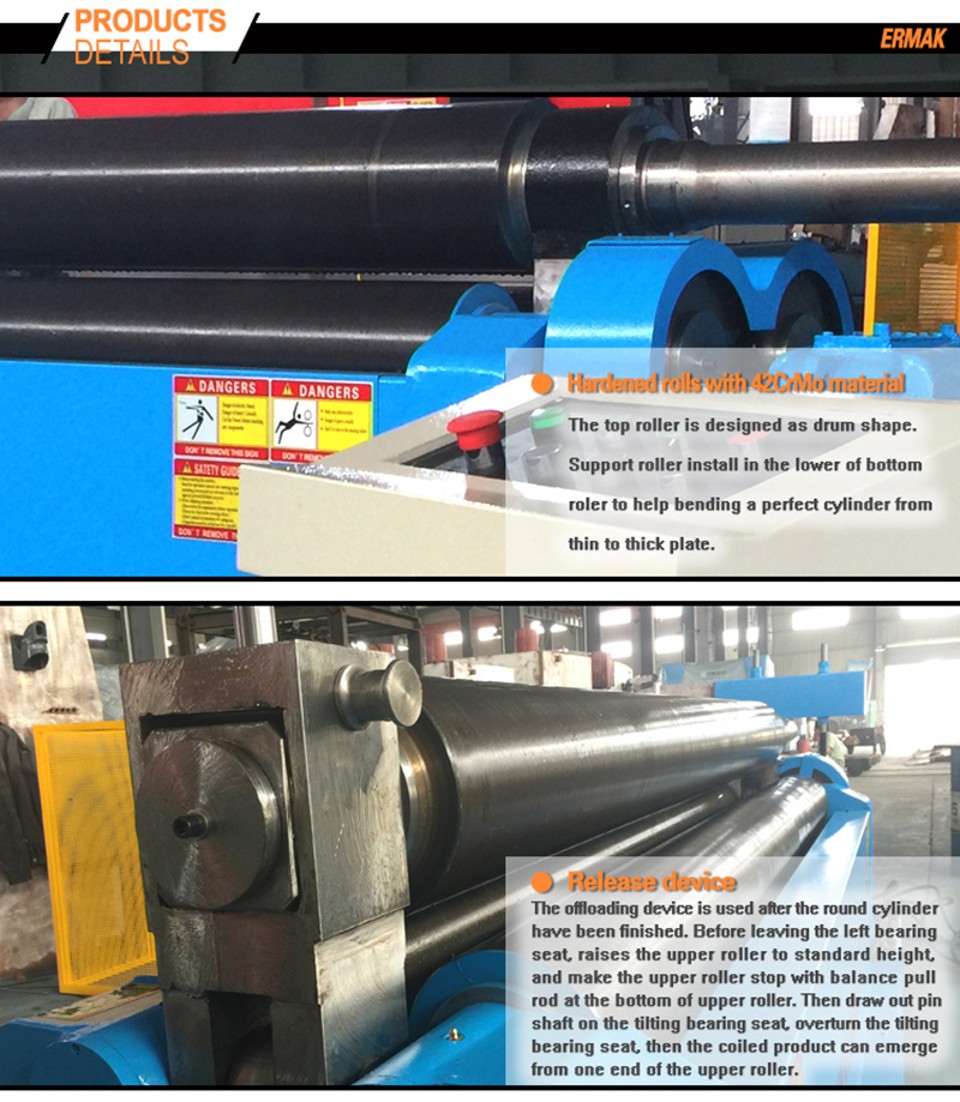

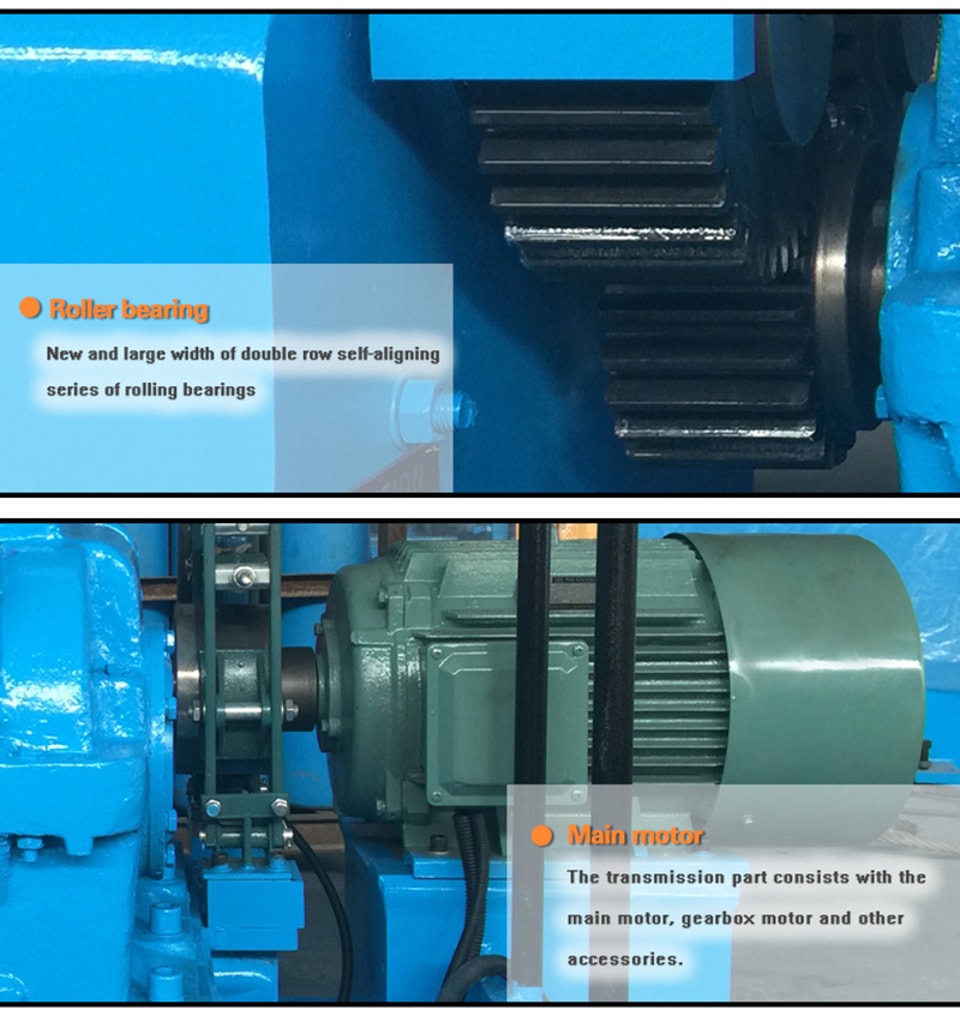

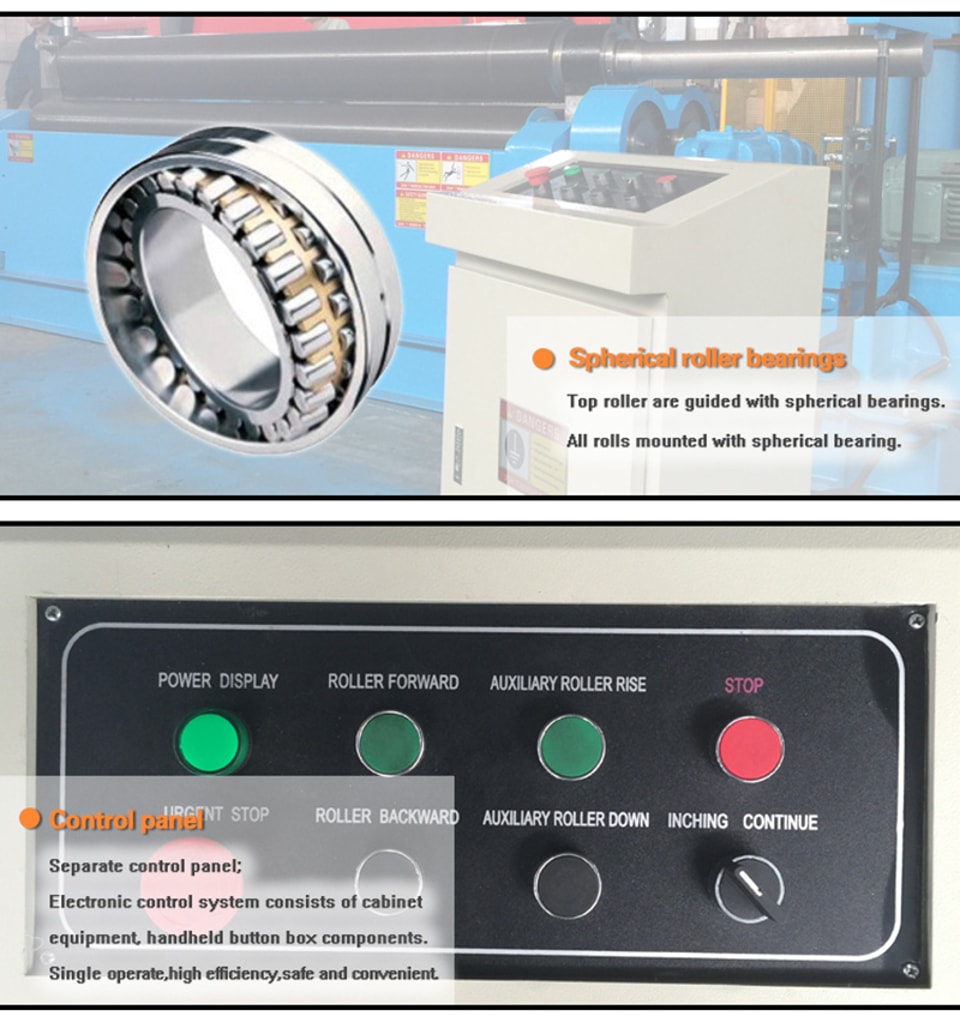

Présentation des produits

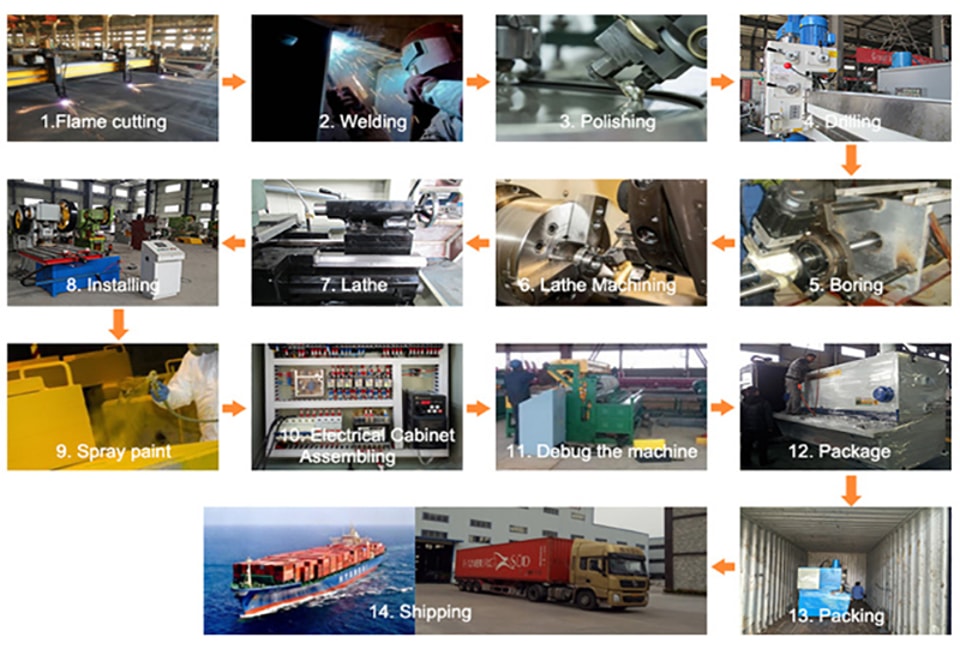

FLUX DE PRODUCTION

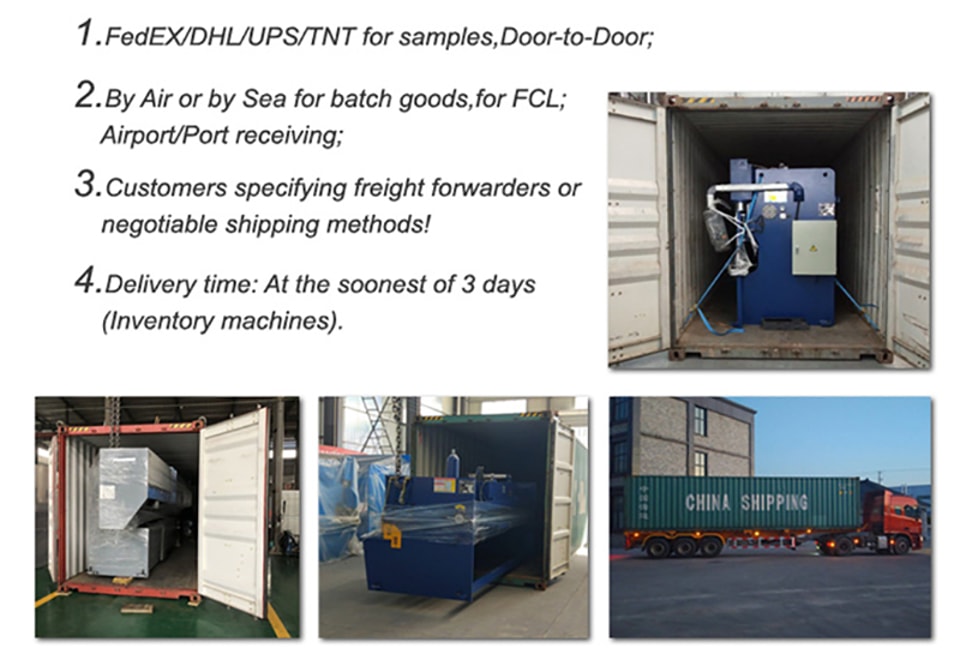

EXPÉDITION
